2016 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

Page 209 of 387

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) VARNING
158) Överlämna broschyren till
personalen som ska hantera
däcket som behandlats med
reparationssatsen.
159) Det går inte att reparera skador
på däckets sidor. Använd inte
snabbreparatio

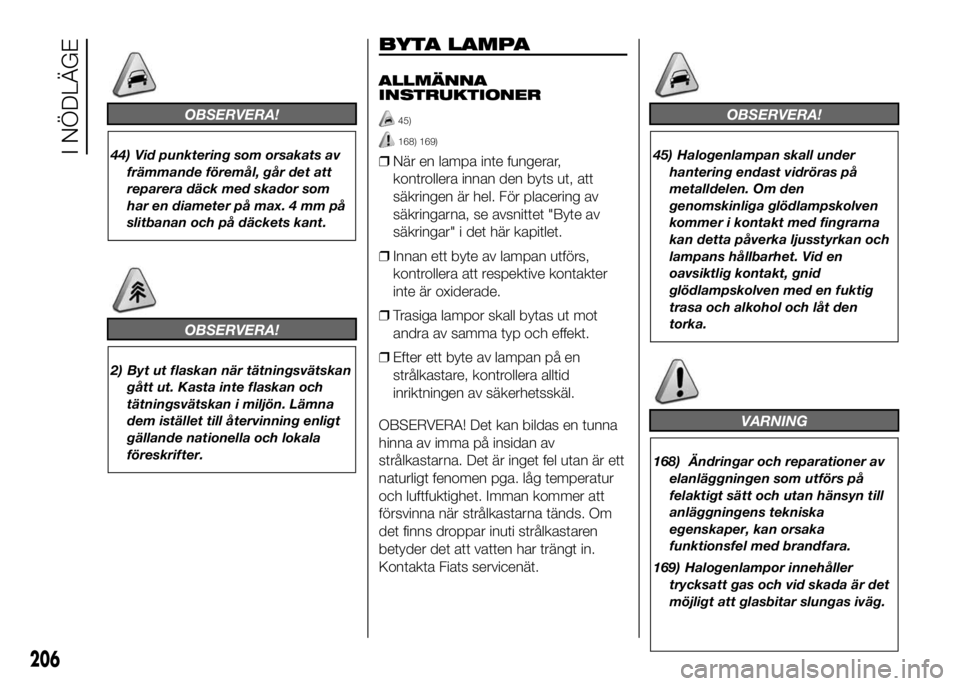

Page 210 of 387

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) OBSERVERA!
44) Vid punktering som orsakats av
främmande föremål, går det att
reparera däck med skador som
har en diameter på max. 4 mm på
slitbanan och på däckets kant.
OBSERVERA!
2) Byt ut f

Page 211 of 387

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) TYPER AV LAMPOR
På bilen finns olika typer av lampor installerade:
Lampa av glas:(typ A) sätts i med tryck, och dras ut.
Lampa med bajonettfattning:(typ B) tryck på glödlampan för
att dra ut och

Page 212 of 387

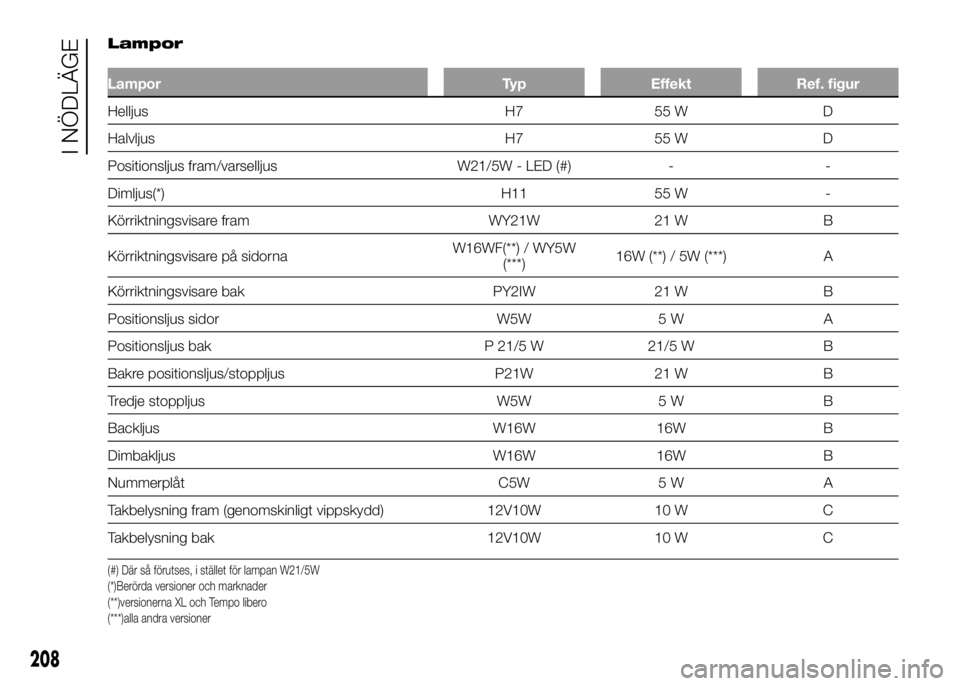

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) Lampor
Lampor Typ Effekt Ref. figur
Helljus H7 55 W D
Halvljus H7 55 W D
Positionsljus fram/varselljus W21/5W - LED (#) - -
Dimljus(*) H11 55 W -
Körriktningsvisare fram WY21W 21 W B
Körriktningsvis

Page 213 of 387

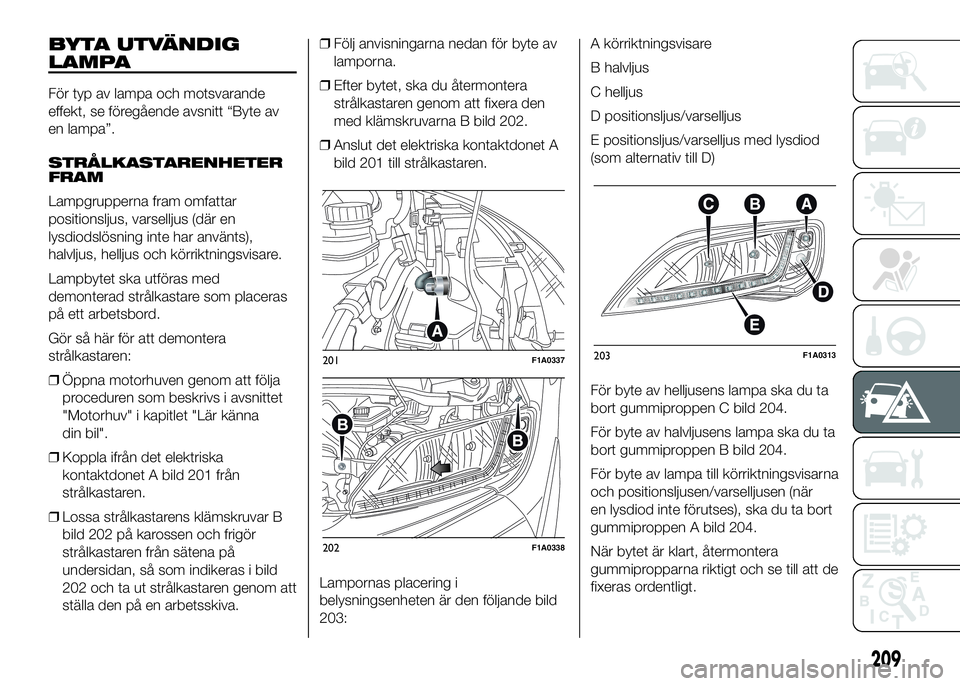

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se föregående avsnitt “Byte av
en lampa”.
STRÅLKASTARENHETER
FRAM
Lampgrupperna fram omfattar
positionsljus, varselljus (där en
l

Page 214 of 387

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) POSITIONSLJUS/
VARSELLJUS (LED)
Dessa ljus består av LED-lampor. Vänd
dig till Fiats servicenät för byte.
POSITIONSLJUS/
VARSELLJUS
Gör så här för att byta lampa:
❒Ta av skyddskåpan A bild

Page 215 of 387

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) ❒Återmontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen.
Tryck på sidofjädrarna för att fästa
den.
❒Återanslut elkontakten.
❒Återmontera s

Page 216 of 387

FIAT DUCATO 2016  Drift- och underhållshandbok (in Swedish) BAKRE
BELYSNINGSENHETER
Lampornas placering i
belysningsenheten är den följande bild
212:
A stoppljus/positionsljus
B positionsljus
C körriktningsvisare
D backljusE dimbakljus
Gör så här för at
