2016 CITROEN DS5 Instrukcja obsługi (in Polish)

215
DS5_pl_Chap08_info-pratiques_ed02-2015

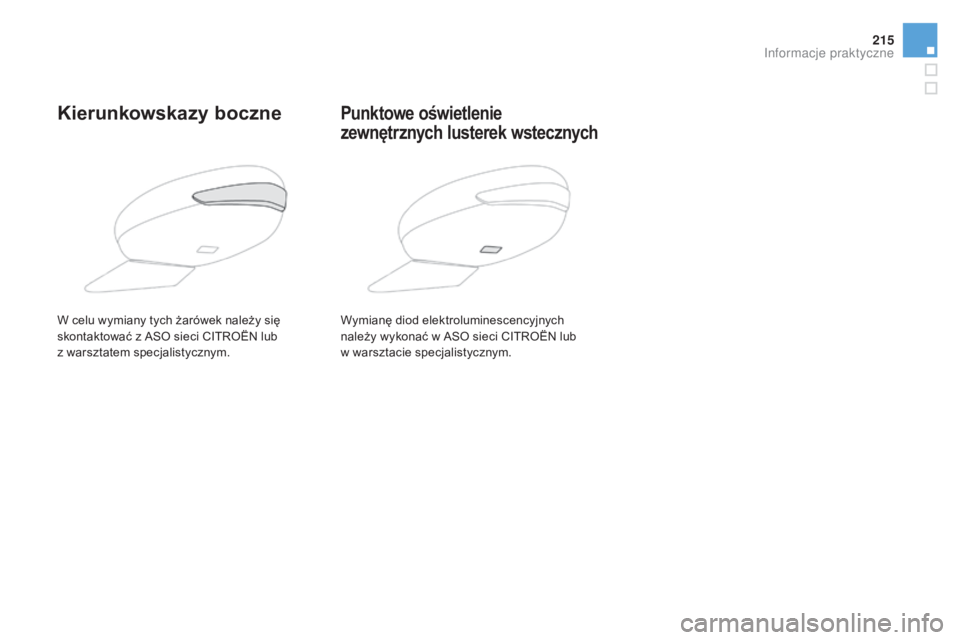

Kierunkowskazy bocznePunktowe oświetlenie
zewnętrznych lusterek wstecznych
Wymianę diod elektroluminescencyjnych
należy wykonać w ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
W celu wymiany tych żarówek należy się
skontaktować z

ASO sieci CITROËN lub
z

warsztatem specjalistycznym.
Informacje praktyczne

DS5_pl_Chap08_info-pratiques_ed02-2015
1. Światła pozycyjne
( diody elektroluminescencyjne LED).
2.
K

ierunkowskazy (PY21W bursztynowe).
3.
Ś

wiatła cofania (P21W).
4.
Ś

wiatła stop (P21W).
5.
Ś

wiatła przeciwmgłowe (P21W).

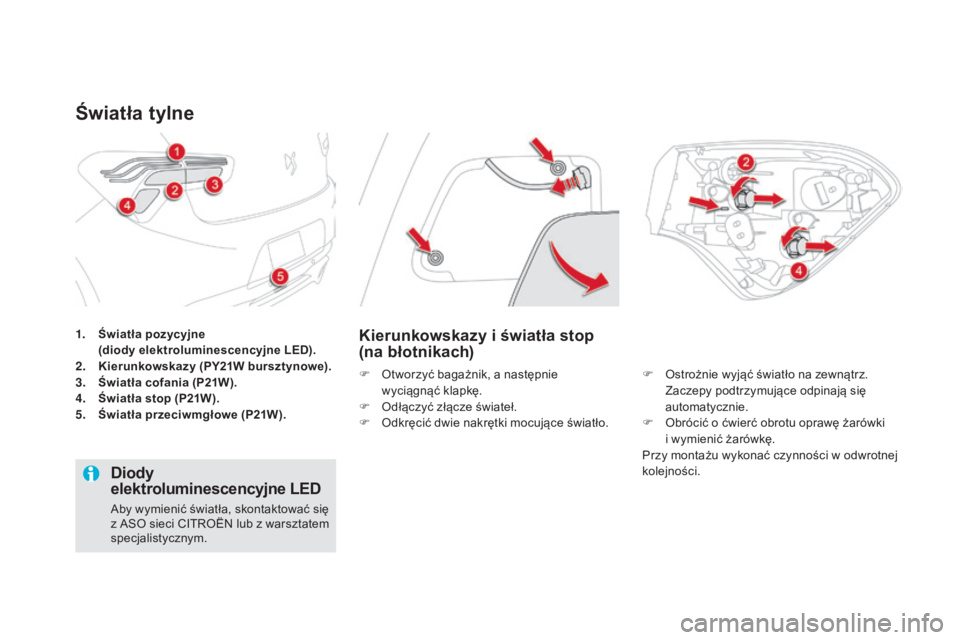

Światła tylne
Kierunkowskazy i światła stop
( na błotnikach)
F Otworzyć bagażnik, a następnie
wyciągnąć klapkę.
F

O
dłączyć złącze świateł.
F

O
dkręcić dwie nakrętki mocujące światło. F
O strożnie wyjąć światło na zewnątrz.
Zaczepy podtrzymujące odpinają się
automatycznie.
F

O
brócić o ćwierć obrotu oprawę żarówki
i
wymienić żarówkę.
Przy montażu wykonać czynności w
odwrotnej
kolejności.
Diody
elektroluminescencyjne LED
Aby wymienić światła, skontaktować się
z ASO sieci CITROËN lub z warsztatem
specjalistycznym.

217
DS5_pl_Chap08_info-pratiques_ed02-2015

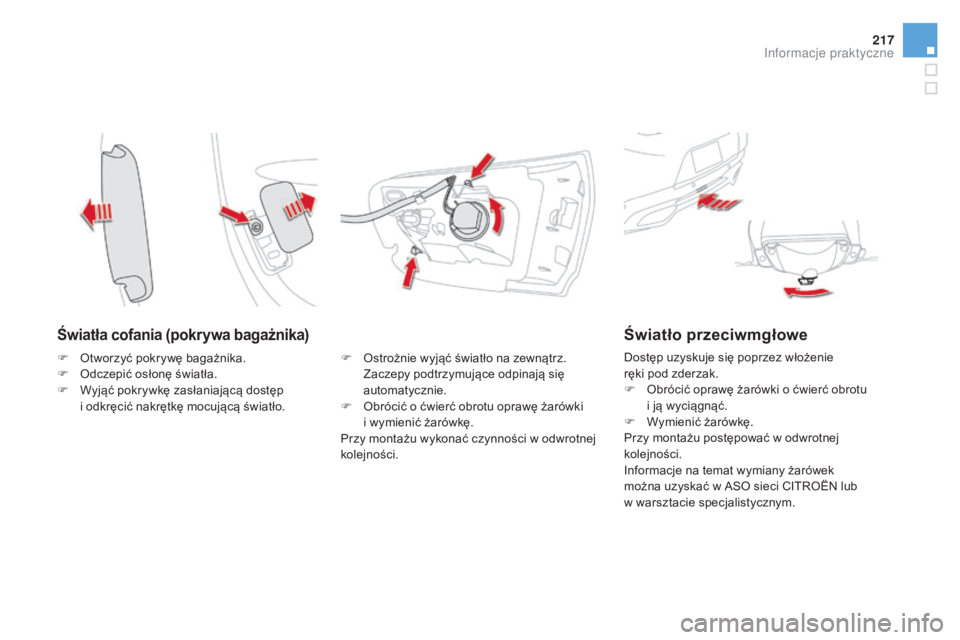

Światła cofania (pokrywa bagażnika)
F Ostrożnie wyjąć światło na zewnątrz. Zaczepy podtrzymujące odpinają się
automatycznie.
F

O
brócić o ćwierć obrotu oprawę żarówki
i
wymienić żarówkę.
Przy montażu wykonać czynności w
odwrotnej
kolejności.
Światło przeciwmgłowe
F Otworzyć pokrywę bagażnika.
F O dczepić osłonę światła.
F

W
yjąć pokrywkę zasłaniającą dostęp
i
odkręcić nakrętkę mocującą światło. Dostęp uzyskuje się poprzez włożenie
ręki pod zderzak.
F

O
brócić oprawę żarówki o ćwierć obrotu
i
ją wyciągnąć.
F

W
ymienić żarówkę.
Przy montażu postępować w
odwrotnej
kolejności.
Informacje na temat wymiany żarówek
można uzyskać w
ASO sieci CITROËN lub
w
warsztacie specjalistycznym.
Informacje praktyczne

DS5_pl_Chap08_info-pratiques_ed02-2015

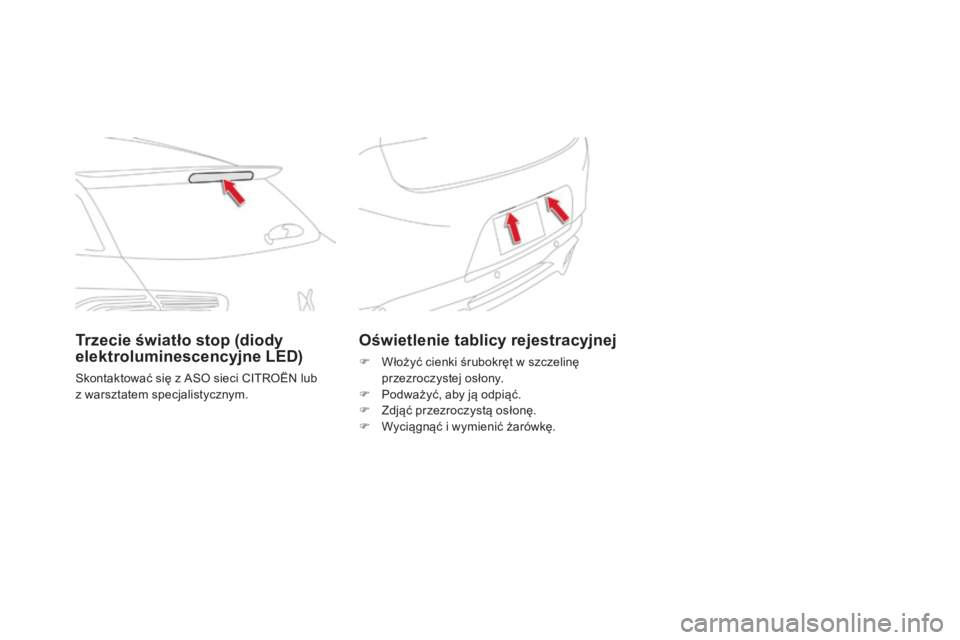

Oświetlenie tablicy rejestracyjnej
F Włożyć cienki śrubokręt w szczelinę
przezroczystej osłony.
F

P
odważyć, aby ją odpiąć.
F

Z
djąć przezroczystą osłonę.
F

W
yciągnąć i wymienić żarówkę.
Trzecie światło stop (diody
elektroluminescencyjne LED)
Skontaktować się z ASO sieci CITROËN lub
z warsztatem specjalistycznym.

219
DS5_pl_Chap08_info-pratiques_ed02-2015
Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników są
przymocowane na odwrocie pokrywy skrzynki
bezpieczników w desce rozdzielczej.
Aby uzyskać do nich dostęp:
F

z
djąć całkowicie pokrywę i odwrócić ją,
F

w
yjąć szczypce.
Dostęp do narzędzi
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

z
atrzymać samochód i wyłączyć stacyjkę,
F

z
lokalizować przepalony bezpiecznik,
korzystając z
tabel przypisania
i
schematów zamieszczonych na
następnych stronach.
Wymiana bezpiecznika
Dobry Zły
Aby wymienić przepalony bezpiecznik, należy
koniecznie:
F

z

a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z

gniazda
i

sprawdzić stan jego włókna,
F

w

ymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o

takim samym
natężeniu (tego samego koloru); inna
wartość natężenia może spowodować
awarię (groźba pożaru).
Wymiana bezpiecznika niewymienionego
w
zamieszczonych w dalszym
ciągu tabelach może spowodować
poważną awarię Państwa samochodu.
Skontaktować się z
ASO sieci CITROËN
lub z
warsztatem specjalistycznym.
Jeżeli awaria wystąpi niedługo po wymianie
bezpiecznika, zlecić sprawdzenie instalacji
elektrycznej przez ASO sieci CITROËN lub
przez warsztat specjalistyczny. Szczypce
Informacje praktyczne

DS5_pl_Chap08_info-pratiques_ed02-2015

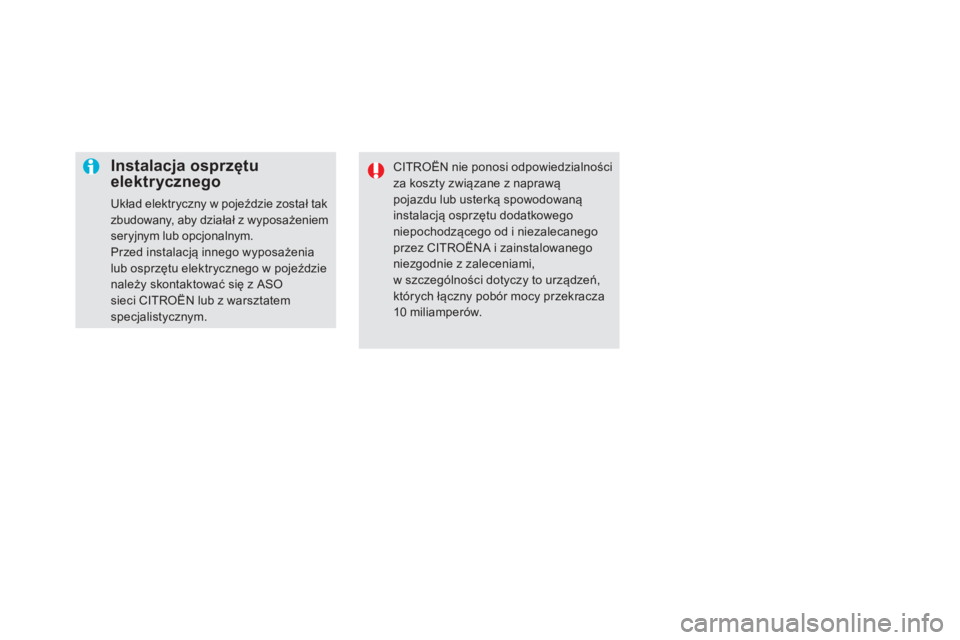

Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
z budowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe
należy skontaktować się z
ASO
sieci CITROËN lub z
warsztatem
specjalistycznym. CITROËN nie ponosi odpowiedzialności
za koszty związane z
naprawą
pojazdu lub usterką spowodowaną
instalacją osprzętu dodatkowego
niepochodzącego od i
niezalecanego
przez CITROËNA i
zainstalowanego
niezgodnie z
zaleceniami,
w
szczególności dotyczy to urządzeń,
których łączny pobór mocy przekracza
10
mil

iamperów.

221
DS5_pl_Chap08_info-pratiques_ed02-2015

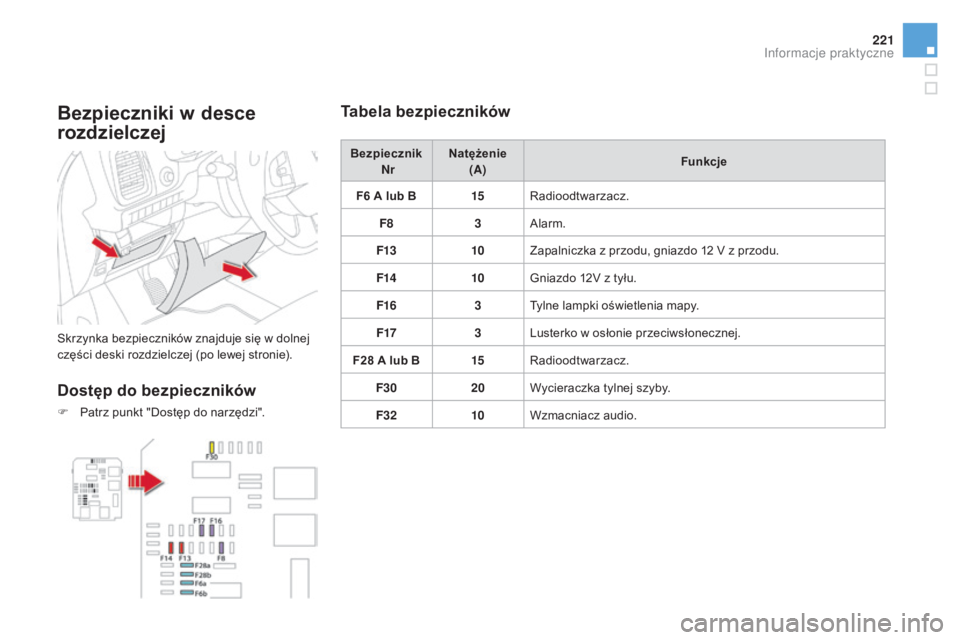

Bezpieczniki w desce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Patrz punkt "Dostęp do narzędzi".
Tabela bezpieczników
Bezpiecznik Nr Natężenie
(A) Funkcje
F6
A lub B 15Radioodtwarzacz.
F8 3Alarm.
F13 10Zapalniczka z
przodu, gniazdo 12 V z przodu.
F14 10Gniazdo 12V z
tyłu.
F16 3Tylne lampki oświetlenia mapy.
F17 3Lusterko w
osłonie przeciwsłonecznej.
F28
A lub B 15Radioodtwarzacz.
F30 20Wycieraczka tylnej szyby.
F32 10Wzmacniacz audio.
Informacje praktyczne

DS5_pl_Chap08_info-pratiques_ed02-2015

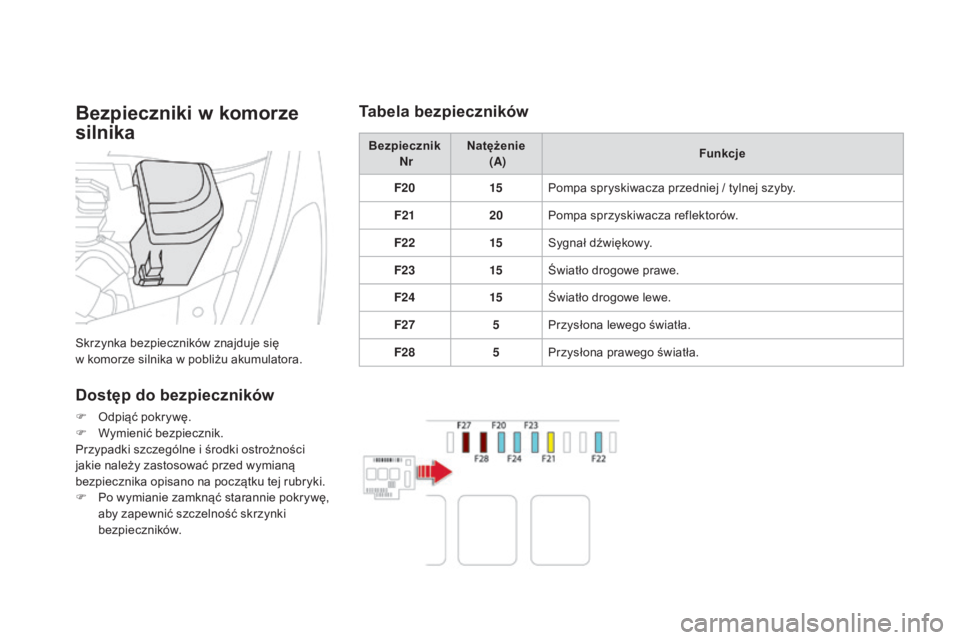

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w
komorze silnika w pobliżu akumulatora.
Dostęp do bezpieczników
F Odpiąć pokrywę.
F W ymienić bezpiecznik.
Przypadki szczególne i
środki ostrożności
jakie należy zastosować przed wymianą
bezpiecznika opisano na początku tej rubryki.
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników. Bezpiecznik
Nr Natężenie
(A) Funkcje
F20 15Pompa spryskiwacza przedniej / tylnej szyby.
F21 20Pompa sprzyskiwacza reflektorów.
F22 15Sygnał dźwiękowy.
F23 15Światło drogowe prawe.
F24 15Światło drogowe lewe.
F27 5Przysłona lewego światła.
F28 5Przysłona prawego światła.
Tabela bezpieczników
