239
C5_sl_Chap09_verification_ed01-2015

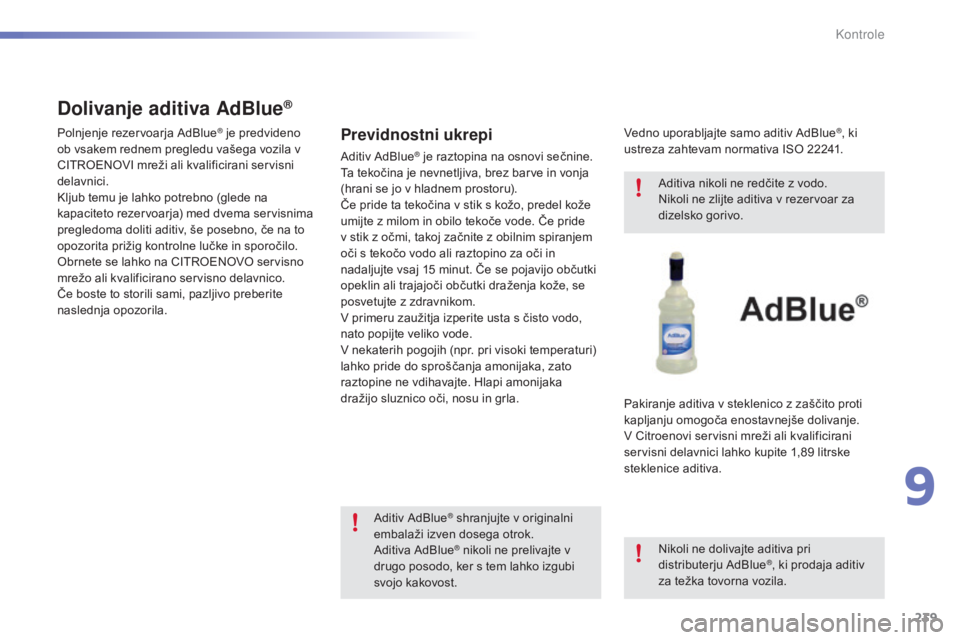

Previdnostni ukrepi
Aditiv AdBlue® je raztopina na osnovi sečnine.
Ta tekočina je nevnetljiva, brez barve in vonja
(hrani se jo v hladnem prostoru).
Če pride ta tekočina v stik s kožo, predel kože
umijte z milom in obilo tekoče vode. Če pride
v stik z očmi, takoj začnite z obilnim spiranjem
oči s tekočo vodo ali raztopino za oči in
nadaljujte vsaj 15
minut. Če se pojavijo občutki
opeklin ali trajajoči občutki draženja kože, se
posvetujte z zdravnikom.
V primeru zaužitja izperite usta s čisto vodo,
nato popijte veliko vode.
V nekaterih pogojih (npr. pri visoki temperaturi)
lahko pride do sproščanja amonijaka, zato
raztopine ne vdihavajte. Hlapi amonijaka
dražijo sluznico oči, nosu in grla.
Aditiv AdBlue
® shranjujte v originalni
embalaži izven dosega otrok.
Aditiva AdBlue
® nikoli ne prelivajte v
drugo posodo, ker s tem lahko izgubi
svojo kakovost. Vedno uporabljajte samo aditiv AdBlue
®, ki
ustreza zahtevam normativa ISO 22241.
Aditiva nikoli ne redčite z vodo.
Nikoli ne zlijte aditiva v rezervoar za
dizelsko gorivo.
Pakiranje aditiva v steklenico z zaščito proti
kapljanju omogoča enostavnejše dolivanje.
V Citroenovi servisni mreži ali kvalificirani
servisni delavnici lahko kupite 1,89

litrske
steklenice aditiva.
Nikoli ne dolivajte aditiva pri
distributerju AdBlue
®, ki prodaja aditiv
za težka tovorna vozila.
Dolivanje aditiva AdBlue®
Polnjenje rezervoarja AdBlue® je predvideno
ob vsakem rednem pregledu vašega vozila v
CITROENOVI mreži ali kvalificirani servisni
delavnici.
Kljub temu je lahko potrebno (glede na
kapaciteto rezervoarja) med dvema servisnima
pregledoma doliti aditiv, še posebno, če na to
opozorita prižig kontrolne lučke in sporočilo.
Obrnete se lahko na CITROENOVO servisno
mrežo ali kvalificirano servisno delavnico.
Če boste to storili sami, pazljivo preberite
naslednja opozorila.
9
Kontrole

240
C5_sl_Chap09_verification_ed01-2015

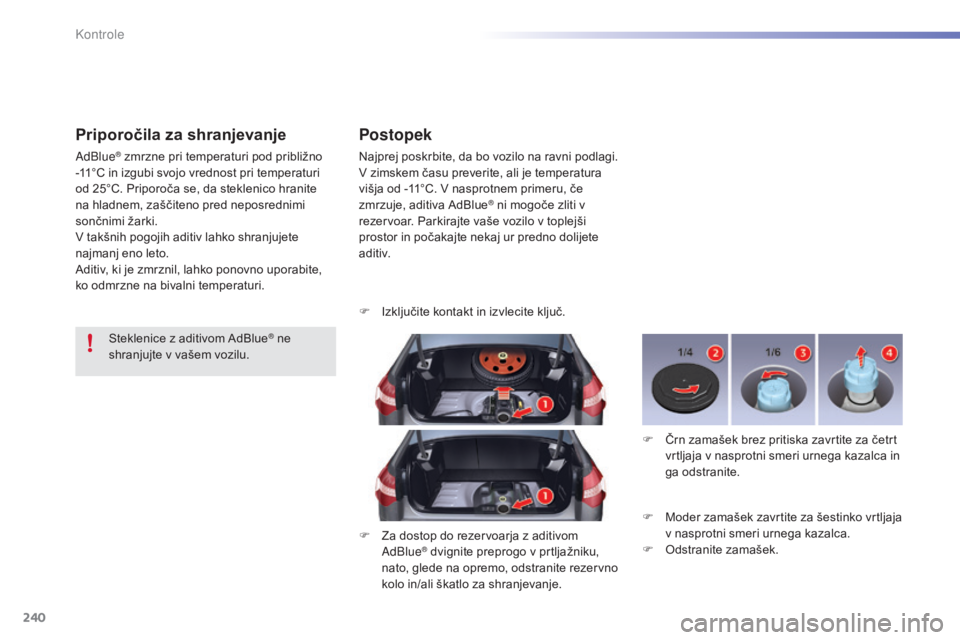

Priporočila za shranjevanje
adblue® zmrzne pri temperaturi pod približno
-11°C in izgubi svojo vrednost pri temperaturi
od 25°C. Priporoča se, da steklenico hranite
na hladnem, zaščiteno pred neposrednimi
sončnimi žarki.
V takšnih pogojih aditiv lahko shranjujete
najmanj eno leto.
Aditiv, ki je zmrznil, lahko ponovno uporabite,
ko odmrzne na bivalni temperaturi.
Steklenice z aditivom AdBlue
® ne
shranjujte v vašem vozilu.
Postopek
Najprej poskrbite, da bo vozilo na ravni podlagi.
V zimskem času preverite, ali je temperatura
višja od -11°C. V nasprotnem primeru, če
zmrzuje, aditiva AdBlue
® ni mogoče zliti v
rezervoar. Parkirajte vaše vozilo v toplejši
prostor in počakajte nekaj ur predno dolijete
a d i t i v.
F

I

zključite kontakt in izvlecite ključ.
F

Z

a dostop do rezervoarja z aditivom
a

d
blu

e
® dvignite preprogo v prtljažniku,
nato, glede na opremo, odstranite rezervno
kolo in/ali škatlo za shranjevanje. F

Č
rn zamašek brez pritiska zavrtite za četrt
vrtljaja v nasprotni smeri urnega kazalca in
ga odstranite.
F
M
oder zamašek zavrtite za šestinko vrtljaja
v nasprotni smeri urnega kazalca.
F O dstranite zamašek.
Kontrole

241
C5_sl_Chap09_verification_ed01-2015

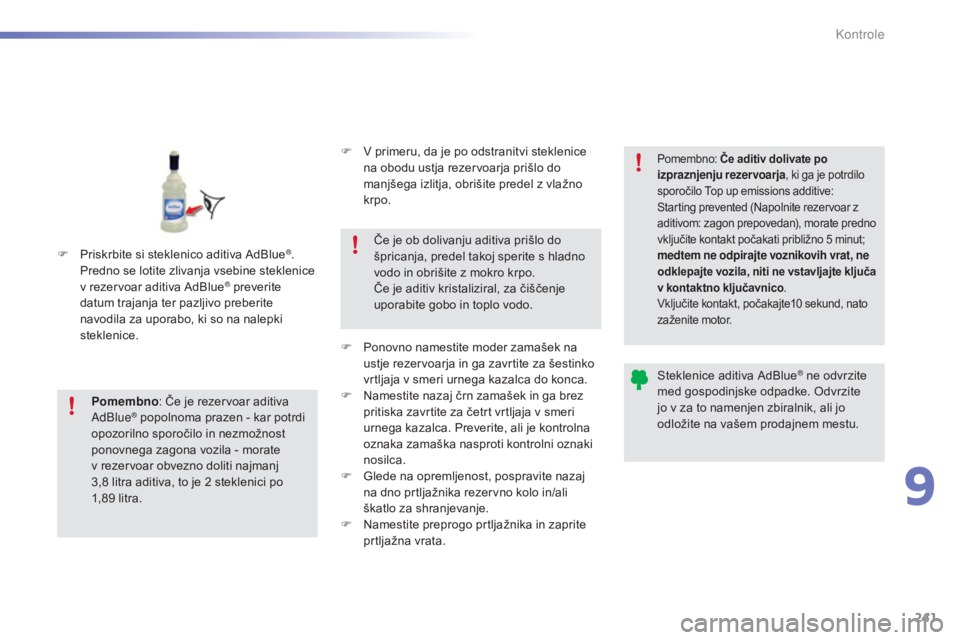

F Ponovno namestite moder zamašek na ustje rezervoarja in ga zavrtite za šestinko
vrtljaja v smeri urnega kazalca do konca.
F

N
amestite nazaj črn zamašek in ga brez
pritiska zavrtite za četrt vrtljaja v smeri
urnega kazalca. Preverite, ali je kontrolna
oznaka zamaška nasproti kontrolni oznaki
nosilca.
F

G
lede na opremljenost, pospravite nazaj
na dno prtljažnika rezervno kolo in/ali
škatlo za shranjevanje.
F

N
amestite preprogo prtljažnika in zaprite
prtljažna vrata.
Pomembno: Če aditiv dolivate po
izpraznjenju rezervoarja , ki ga je potrdilo
sporočilo Top up emissions additive:
Starting prevented (Napolnite rezervoar z
aditivom: zagon prepovedan), morate predno
vključite kontakt počakati približno 5
minut;
medtem ne odpirajte voznikovih vrat, ne
odklepajte vozila, niti ne vstavljajte ključa
v kontaktno ključavnico .
Vključite kontakt, počakajte10
sekund, nato
zaženite motor.
Steklenice aditiva AdBlue® ne odvrzite
med gospodinjske odpadke. Odvrzite
jo v za to namenjen zbiralnik, ali jo
odložite na vašem prodajnem mestu.
Če je ob dolivanju aditiva prišlo do
špricanja, predel takoj sperite s hladno
vodo in obrišite z mokro krpo.
Če je aditiv kristaliziral, za čiščenje
uporabite gobo in toplo vodo.
F

V p

rimeru, da je po odstranitvi steklenice
na obodu ustja rezervoarja prišlo do
manjšega izlitja, obrišite predel z vlažno
krpo.
Pomembno : Če je rezervoar aditiva
a

d
blu

e
® popolnoma prazen - kar potrdi
opozorilno sporočilo in nezmožnost
ponovnega zagona vozila - morate
v rezervoar obvezno doliti najmanj
3,8

litra aditiva, to je 2 steklenici po
1,89

litra.
F

P

riskrbite si steklenico aditiva AdBlue
®.
Predno se lotite zlivanja vsebine steklenice
v rezervoar aditiva AdBlue
® preverite
datum trajanja ter pazljivo preberite
navodila za uporabo, ki so na nalepki
steklenice.
9
Kontrole

242
C5_sl_Chap10_caracteristique_ed01-2015
Motorji in menjalniki
Bencinski motorjiTHP 155 BVA6THP 160 BVA6
THP 150 BVA6
Menjalniki 6-stopenjski samodejni6-stopenjski samodejni
Tipske oznake/izvedenke:
RD... RW... 5F V- A

5FN-A ** 5FM-A

5FE-A /D **
Prostornina (cm
3) 159 8159 8
Vrtina x hod (mm) 77
x 85,877
x 85,8
Največja moč motorja: standard CEE (kW)* 115 / 11 0 * *12 0 / 11 0 * *
Število vrtljajev pri največji moči (vrt./min.) 60006000
Največji navor: standard CEE (Nm) 240240
Število vrtljajev pri največjem navoru (vrt./min.) 140 0140 0
Gorivo neosvinčenoneosvinčeno
Katalizator dada
Prostornina olja (v litrih) motorja (z menjavo
oljnega filtra) 4,25
4,25
*

N

ajvečja moč motorja ustreza homologirani vrednosti, merjeni na preizkuševališču, v pogojih, ki so določeni v evropski zakonodaji (direktiva
1999/99/CE).
** V Rusiji je največja moč motorja 110
kW, v Braziliji pa 120 kW.
RD...: Limuzina
RW...: Karavan
Tehnični podatki

243
C5_sl_Chap10_caracteristique_ed01-2015
Mase in obremenitev prikolice (v kg)
Bencinski motorjiTHP 155 BVA6THP 160 BVA6
THP 150 BVA6
Menjalniki 6-stopenjski samodejni6-stopenjski samodejni
Tipske oznake/izvedenke: RD 5F V- A

RD 5FN-A RW 5FV-A
RW 5FN-A RD 5FM-A
RD 5FE-A /D RW 5FM-A
RW 5FE-A /D
Silhueta LimuzinaKaravanLimuzina Karavan
Masa praznega vozila 1515153 4 1515153 4
Masa vozila, pripravljenega za vožnjo 159 01609 159 01609
Največja dovoljena masa (MTAC) 20262200 20262200
Skupna dovoljena masa (MTR A) 3526370025262700
Masa zavirane prikolice (v mejah MTR A)
-

p
ri 10 % ali 12 % naklonu 150 0
150 0 500500
Masa zavirane prikolice* (s prenosom
obremenitve v mejah MTR A) 1710
179 0 710790
Masa nezavirane prikolice 750750500 500
Priporočena obremenitev vlečne kljuke 697469 74

Navedene vrednosti MTR A in dovoljenih obremenitev veljajo za največ 1000 metrov nadmorske višine. Obremenitev morate zmanjšati za 10% za
v sakih dodatnih 1000 metrov nadmorske višine.
Najvišja dovoljena hitrost vožnje z vlečnim vozilom je omejena (upoštevajte domačo zakonodajo).
Visoke zunanje temperature lahko zmanjšajo zmogljivosti vozila in tako zaščitijo motor. Če temperatura presega 37
°C, omejite maso prikolice.
*

M
aso zavirane prikolice lahko v mejah MTR A za toliko povečate, za kolikor zmanjšate MTAC vlečnega vozila. Če je vlečno vozilo malo obteženo, to
lahko vpliva na njegovo stabilno lego na cesti.
10
Tehnični podatki

244
C5_sl_Chap10_caracteristique_ed01-2015
RD...: Limuzina
RW...: Karavan
*
N
ajvečja moč motorja ustreza homologirani vrednosti, merjeni na preizkuševališču, v pogojih, ki so določeni v evropski zakonodaji (direktiva
1999/99/CE).
Motorji in menjalniki
Dizelski motorji BlueHDi 150 S&S BVM6HDi 160 BVA6BlueHDi 180 S&S EAT6
Menjalniki 6-stopenjski ročni6-stopenjski samodejni 6-stopenjski samodejni
Tipske oznake/izvedenke:
RD... RW... AHR- M/S
RHH-AAHW-T/S
Prostornina (cm
3) 19 9719 9719 97
Vrtina x hod (mm) 85
x 8885
x 8885
x 88
Največja moč motorja: standard CEE (kW)* 11 0120 13 3
Število vrtljajev pri največji moči (vrt./min.) 400037503750
Največji navor: standard CEE (Nm) 370340 400
Število vrtljajev pri največjem navoru (vrt./min.) 200020002000
Gorivo plinsko oljeplinsko oljeplinsko olje
Katalizator dadada
Filter trdnih delcev (FAP) dadada
Prostornina olja (v litrih) motorja (z menjavo
oljnega filtra) 5 ,1
5,5 5 ,1
.../S: model s Stop & Star t
Tehnični podatki

245
C5_sl_Chap10_caracteristique_ed01-2015

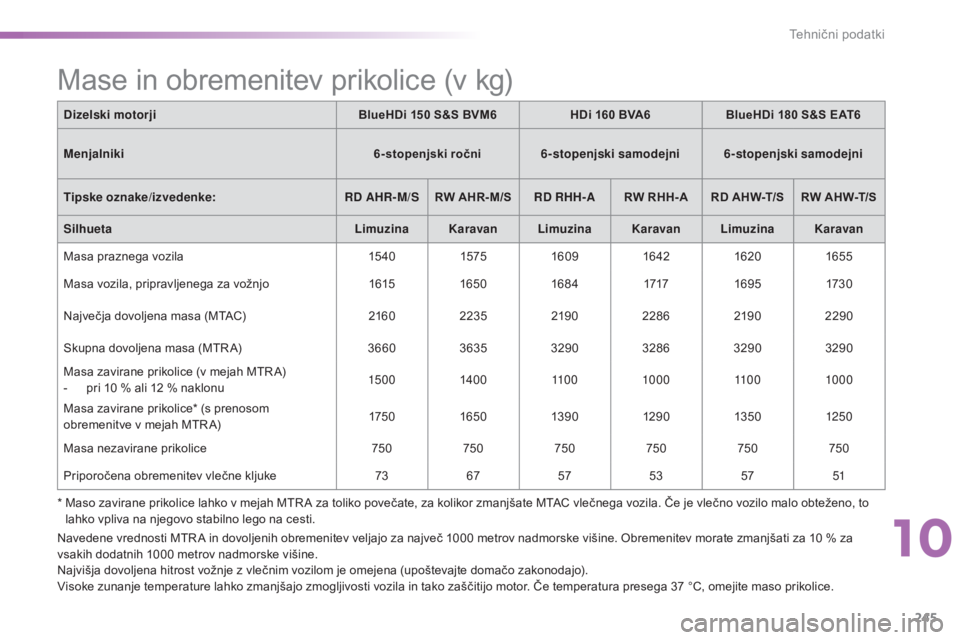

Dizelski motorjiBlueHDi 150 S&S BVM6HDi 160 BVA6BlueHDi 180 S&S EAT6
Menjalniki 6-stopenjski ročni6-stopenjski samodejni 6-stopenjski samodejni
Tipske oznake/izvedenke: RD AHR- M/SRW AHR- M/S RD RHH-ARW RHH-A RD AHW-T/S RW AHW-T/S
Silhueta LimuzinaKaravanLimuzina KaravanLimuzina Karavan
Masa praznega vozila 15 4015751609 16 4216201655
Masa vozila, pripravljenega za vožnjo 16151650 168 4 17171695 173 0
Največja dovoljena masa (MTAC) 21602235 219 02286 219 02290
Skupna dovoljena masa (MTR A) 366036353290 32863290 3290
Masa zavirane prikolice (v mejah MTR A)
-

p
ri 10 % ali 12 % naklonu 150 0
140 0 11 0 01000 11 0 01000
Masa zavirane prikolice* (s prenosom
obremenitve v mejah MTR A) 175 0
1650 13 9 0129 0 13 5 0 125 0
Masa nezavirane prikolice 750750750750750750
Priporočena obremenitev vlečne kljuke 73675753 57 51
Navedene vrednosti MTR A in dovoljenih obremenitev veljajo za največ 1000
metrov nadmorske višine. Obremenitev morate zmanjšati za 10 % za
vsakih dodatnih 1000
metrov nadmorske višine.
Najvišja dovoljena hitrost vožnje z vlečnim vozilom je omejena (upoštevajte domačo zakonodajo).
Visoke zunanje temperature lahko zmanjšajo zmogljivosti vozila in tako zaščitijo motor. Če temperatura presega 37
°C, omejite maso prikolice.
*

M
aso zavirane prikolice lahko v mejah MTR A za toliko povečate, za kolikor zmanjšate MTAC vlečnega vozila. Če je vlečno vozilo malo obteženo, to
lahko vpliva na njegovo stabilno lego na cesti.
Mase in obremenitev prikolice (v kg)
10
Tehnični podatki

246
C5_sl_Chap10_caracteristique_ed01-2015

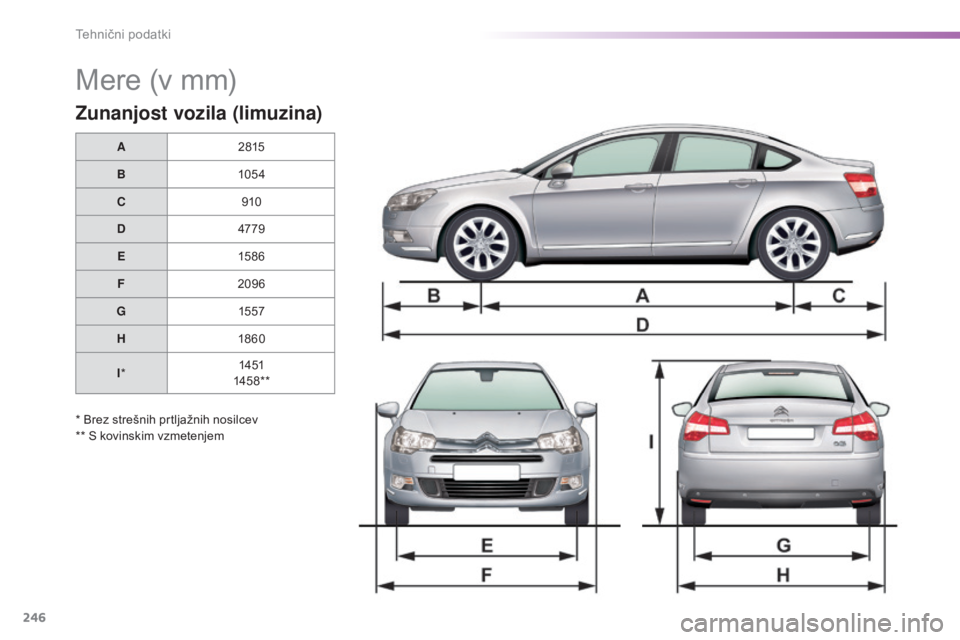

Mere (v mm)
Zunanjost vozila (limuzina)
A2815
B 105 4
C 910
D 4779
E 15 8 6
F 2096
G 1557
H 1860
I * 14 51
145 8* *
* Brez strešnih prtljažnih nosilcev
** S kovinskim vzmetenjem
