2016 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

295
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Bojāto riteni nav iespējams nostiprināt
zem automašīnas. Tas ir jāievieto bagāžas
nodalījumā. Lai pasargātu bagāžas
nodalījuma iekšpusi, izmantojiet tā pārsegu.F Lai piekļūtu citiem instrumentiem (domkrats un vieglmetāla diksu skrūvju
uzgaļu demontāžas instruments),
nospiediet mēlīti, pārbīdiet kastes vāku līdz
pusei un tad to noņemiet.Rezerves riteņa vinčas
novietošana atpakaļ
F Ievietojiet attiecīgos instrumentus kastē un aizveriet tās vāku.
F

N
ovietojiet instrumentu kasti zemē.
Instrumentu novietošana vietā
F Ievietojiet instrumentus kastē un kasti ievietojiet bagāžas nodalījumā.
F

S
aritiniet vinču, atslēgu griežot
pulksteņrādītāja virzienā: tad, kad vads
ir pilnībā saritināts, jūs vairs neizjutīsiet
pretestību.
F

A
tlikušos instrumentus ievietojiet bagāžas
nodalījuma novietnēs.
Tad, kad rezerves ritenis ir uzstādīts
bojātā riteņa vietā, tad pirms kustības
uzsākšanas obligāti pacelt vinču un
instrumentu kasti zem automašīnas.
8
Bojājumu gadījumā

296
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

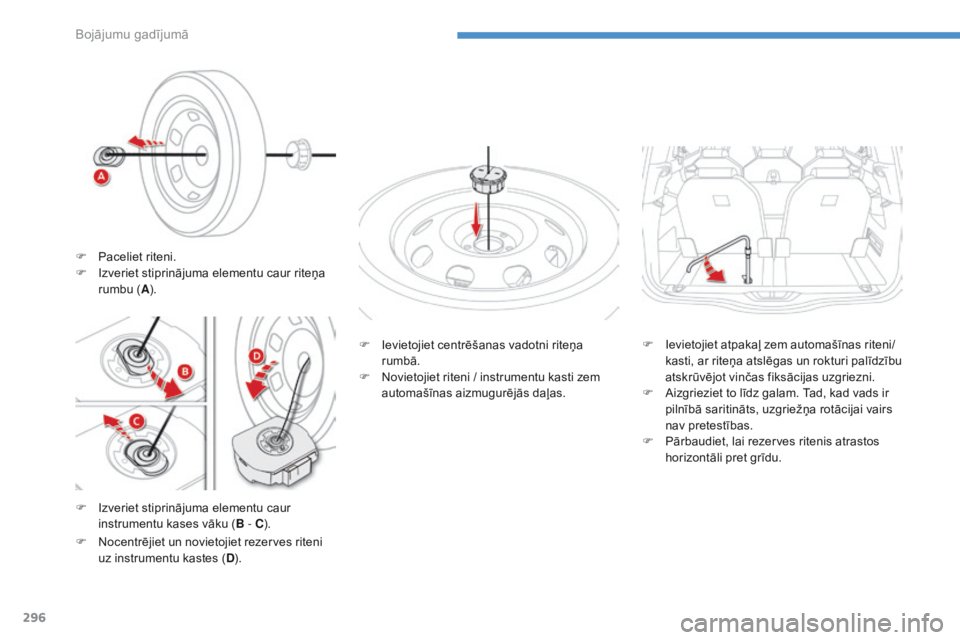

F Izveriet stiprinājuma elementu caur instrumentu kases vāku ( B - C). F

I
evietojiet centrēšanas vadotni riteņa
rumbā.
F
N
ovietojiet riteni / instrumentu kasti zem
automašīnas aizmugurējās daļas.
F
N
ocentrējiet un novietojiet rezerves riteni
uz instrumentu kastes ( D). F

I
evietojiet atpakaļ zem automašīnas riteni/
kasti, ar riteņa atslēgas un rokturi palīdzību
atskrūvējot vinčas fiksācijas uzgriezni.
F
A
izgrieziet to līdz galam. Tad, kad vads ir
pilnībā saritināts, uzgriežņa rotācijai vairs
nav pretestības.
F
P
ārbaudiet, lai rezerves ritenis atrastos
horizontāli pret grīdu.
F
P
aceliet riteni.
F
I
zveriet stiprinājuma elementu caur riteņa
rumbu ( A).
Bojājumu gadījumā

297
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Riteņa noņemšana
Automašīnas apstādināšana
Novietojiet automašīnu tā, lai tā
netraucētu satiksmei. Novietošanas
vietai jābūt horizontālai, stabilai un
neslīdošai.
Ieslēdziet stāvbremzi, izņemot, ja tā
ieprogrammēta automātiskajā režīmā,
izslēdziet aizdedzi un ieslēdziet pirmo
pārnesumu*, lai nobloķētu riteņus.
Pārbaudiet, lai uz stāvbremzes slēdža
būtu iedegusies bremžu signāllampiņa
un signāllampiņa P.
Ritenim pa diognāli no bojātā riteņa
papildu drošībai novietojiet ķīli 2 .
Pārliecinieties, ka pasažieri, kas
izkāpuši no automašīnas, atrodas drošā
zonā.
Nestrādājiet zem automašīnas, kas
pacelta ar domkratu. Izmantojiet balsta
statni.
Darbību saraksts
F Ar instrumentu 4 (atkarībā no aprīkojuma versijas)
noņemiet katras skrūves uzmavu.
F Uzlieciet pretzādzības uzgali 5 uz riteņa
demontāžas atslēgas 1 un atbloķējiet pretzādzības
skrūvi (atkarībā no aprīkojuma versijas).
F Atbloķējiet pārējās skrūves (ne vairāk par 1/4 pagrieziena) ar riteņa atslēgu 1 .
* Automātiskai pārnesumkārbai pozīcija P .Nelietojiet:
-

d
omkratu citiem mērķiem, izņemot
automašīnas pacelšanai;
-
c
itu domkratu, ko nav piegādājis
ražotājs. F
N
ovietojiet domkratu (
3) zem vienas
no atbalsta ligzdām A priekšpusē
vai B aizmugurē, kas atrodas vistuvāk
maināmajam ritenim.
Sekojiet, lai domkrats būtu stabils. Ja
zeme ir slidena vai kustīga, domkrats
var apgāzties vai saslīdēt. Pastāv
savainošanās risks!
Novietojiet domkratu vienīgi zem
vienas no atbalsta ligzdām A vai B,
pārliecinoties, ka automašīnas atbalsta
zona ir centrēta tieši uz domkrata.
Pretējā gadījumā pastāv automašīnas
sabojāšanas risks un/vai domkrats var
apgāzties. Pastāv savainošanās risks!
8
Bojājumu gadījumā

298
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

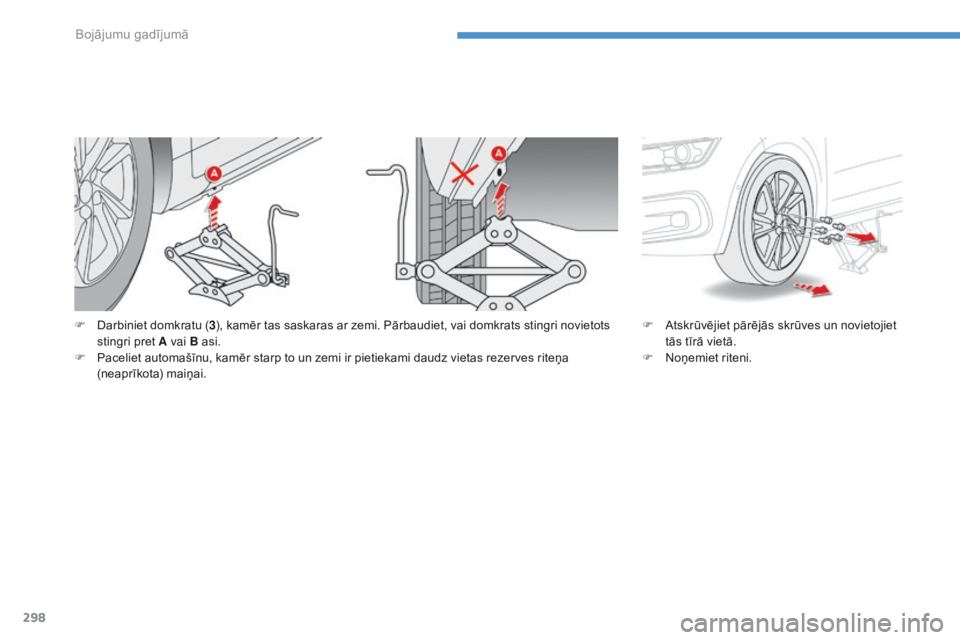

F Darbiniet domkratu (3), kamēr tas saskaras ar zemi. Pārbaudiet, vai domkrats stingri novietots
stingri pret A vai B asi.
F

P
aceliet automašīnu, kamēr starp to un zemi ir pietiekami daudz vietas rezerves riteņa
(neaprīkota) maiņai. F
A tskrūvējiet pārējās skrūves un novietojiet
tās tīrā vietā.
F

N
oņemiet riteni.
Bojājumu gadījumā

299
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

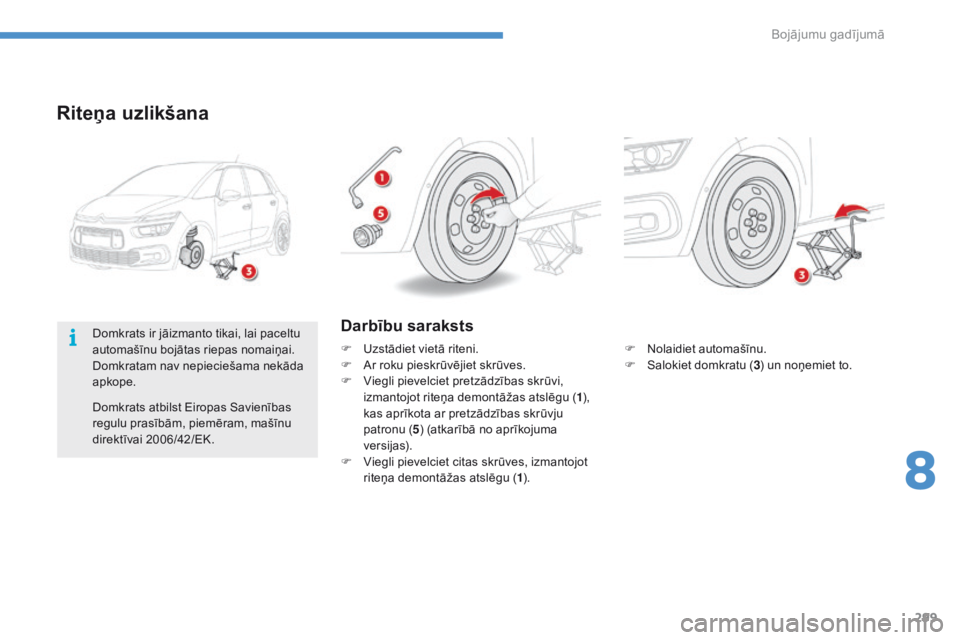

Riteņa uzlikšana
F Nolaidiet automašīnu.
F Sa lokiet domkratu ( 3) un noņemiet to.
Darbību saraksts
F Uzstādiet vietā riteni.
F
A r roku pieskrūvējiet skrūves.
F

V
iegli pievelciet pretzādzības skrūvi,
izmantojot riteņa demontāžas atslēgu
(1 ),
kas aprīkota ar pretzādzības skrūvju
patronu ( 5) (atkarībā no aprīkojuma
versijas).
F

V
iegli pievelciet citas skrūves, izmantojot
riteņa demontāžas atslēgu ( 1).
Domkrats ir jāizmanto tikai, lai paceltu
automašīnu bojātas riepas nomaiņai.
Domkratam nav nepieciešama nekāda
apkope.
Domkrats atbilst Eiropas Savienības
regulu prasībām, piemēram, mašīnu
direktīvai 2006/42/EK.
8
Bojājumu gadījumā

300
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Mazizmēra rezerves riteņa
uzstādīšana
Ja jūsu automašīna aprīkota ar
alumīnija riteņu diskiem, tas ir pilnīgi
normāli, ka, uzstādot atpakaļ riteni,
pievelkot skrūves, blīves nesaskaras
ar mazā izmēra rezerves riteni. Ritenis
nostiprinās, nospiežot uz katras
skrūves koniskā gala.
Pēc riteņa maiņas
Lai kārtīgi ievietotu bojāto riteni
bagāžas nodalījumā (nepilna izmēra
rezer ves ritenim nav atsevišķas
vietas ), pavelciet uz āru centrālo
pārsegu.
Izmantojot nepilna izmēra rezerves
riteni, nepārsniedziet ātrumu, kas
lielāks par 80 km/h.
Iespējami ātri pārbaudiet rezerves
riteņa stiprinājumu un skrūvju
spriegojumu CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
Iespējami ātri salabojiet bojāto riteni un
uzstādiet to atpakaļ.
F

P

ievelciet līdz galam pretzādzības skrūvi,
izmantojot riteņa demontāžas atslēgu

(
1 ),
kas aprīkota ar pretzādzības skrūvju
patronu ( 5) (atkarībā no aprīkojuma
versijas).
F

P

ievelciet līdz galam citas skrūves,
izmantojot riteņa demontāžas atslēgu ( 1).
F

U

zstādiet atpakaļ skrūvju uzgaļus (atkarībā
no aprīkojuma versijas).
F

I

evietojiet instrumentus kārbas nodalījumā. Riepu piepumpēšanas spiediens ir norādīts uz
šīs etiķetes.
Bojājumu gadījumā

301
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Spuldzītes nomaiņa
Rūpīgi sekojiet līdzi H7 tipa kronšteinu
lampu izvietojumam, lai nodrošinātu
labāko apgaismojuma kvalitāti.
Elektrotraumas risks
Ksenona spuldzes (D5S-25 W)
n omaiņu veiciet CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Priekšējās gaismas
Modelis ar ksenona gaismām
1. Tālās virzienrādītājas gaismas (D5S-25W)
2. T ālās gaismas (H7-55W)
3.
D

ienasgaismas / gabarītgaismas
(

6 LED elektroluminiscējošās diodes)
4.
V

irzienrādītāji


(
6 LED elektroluminiscējošās diodes)
5.
M

iglas lukturi (H11-55W)
Modelis ar halogēna gaismām
1. Tuvās gaismas (H7-55W)
2. Tālās gaismas (H7-55W)
3.
D

ienas gaismas / gabarītgaismas
(

4 LED elektroluminiscējošās diodes)
4.
V

irzienrādītāji (PW Y24W)
5.
M

iglas lukturi (H11-55W) Atsevišķos laika apstākļos (zema gaisa
temperatūra, mitrums) zem priekšējo
galveno lukturu stikla var parādīties
viegls kondensāta pārklājums; tas
pazudīs dažu minūšu laikā pēc gaismu
ieslēgšanas.
LED elektroluminiscējošo diožu
lampiņas
Informāciju par nomaiņu meklējiet CITROËN
pārstāvniecībā vai kvalificētā remontdarbnīcā.
8
Bojājumu gadījumā

302
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Tuvās virzienrādītājas gaismas
(modelis ar ksenona lukturiem)Tālās gaismas (ksenona modelis)
F Noņemiet plastmasas vāku, pavelkot mēlīti.
F
U zspiediet uz savienotāja.
F

I
zņemiet spuldzi, lai to nomainītu.
Salikšanu veiciet izjaukšanai apgrieztā secībā.
Ksenona D1S lampiņas nomaiņu
veiciet CITROËN pārstāvniecībā vai
kvalificētā remontdarbnīcā, jo pastāv
elektrotraumas risks.
Gadījumā, ja kāda no
šīm

2

D5S

lampiņām ir bojāta,
ieteicams nomainīt lampiņu arī otrā
pusē.
Lukturi ir aprīkoti ar polikarbonāta
stiklojumu, kas pārklāts ar aizsarglaku:
F

n

etīriet to ne ar asām vai
abrazīvām drāniņām, ne
šķīdinātāju vai kodīgu vielu;
F

i

zmantojiet sūkli un ziepjūdeni vai
pH neitrālu līdzekli;
F

m

azgājot netīrumus un izmantojot
augstspiediena mazgāšanas
strūklu, nevērsiet to ilgstoši uz
galvenajiem lukturiem, gaismām
un to apmalēm, lai nesabojātu to
lakojumu un hermētiskās apmales.
Mainot lampas, lukturiem pirms tam
jābūt izslēgtiem vairākas minūtes
(iespējams smagi apdedzināties).
F

N

epieskarieties spuldzītēm ar
pirkstiem. Izmantojiet neplūksnainu
drāniņu.
Lai nesabojātu lukturi, obligāti
izmantojamas vienīgi antiultravioleto
staru (UV) tipa lampas.
Bojāto spuldzīti nomainiet tikai ar tādu
pašu jaunu spuldzīti, kam ir tāds pats
atsauces numurs un parametri.
Bojājumu gadījumā
