2016 CITROEN C4 SPACETOURER Lietošanas Instrukcija (in Latvian)

287
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
F Iedarbiniet kompresoru, ieslēdzot slēdzi B pozīcijā "I", līdz spiediens riepās sasniedz
2,0 bārus.
H

ermetizācijas produkts zem spiediena ir
iepildīts riepā. Neatvienojiet vārsta cauruli
šīs darbības laikā (iespējams notraipīties).
Ja apmēram 5 minūšu laikā jums
neizdodas sasniegt šādu spiedienu,
tas nozīmē, ka riepa vairs nav
saremontējama. Par automašīnas
evakuāciju sazinieties ar CITROËN
pārstāvniecību vai kvalificētu
remontdarbnīcu. F
N oņemiet komplektu un atskrūvējiet balto
cauruli.
U

zmanieties, lai nesasmērētu savu
automašīnu ar šķidruma paliekām.
Novietojiet komplektu ērti sasniedzamā
vietā.
F

N
ekavējoties uzsāciet braukšanu,
nobrauciet apmēram 5 km nelielā ātrumā
(no 20 līdz 60 km/h), lai bojājums varētu
aizlīmēties.
F

A
pstādiniet automašīnu un pārbaudiet
remontēto vietu un ar komplekta palīdzību
pārbaudiet spiedienu riepā.
Riepu spiediena sensors
Pēc riepas remonta signāllampiņa
turpina degt līdz brīdim, līdz tiek
atjaunota sistēmas darbība.
Lai iegūtu sīkāku informāciju par Riepu
spiediena sensoriem , skatiet attiecīgo
sadaļu.
8
Bojājumu gadījumā

288
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
2. Piepumpēšana
F Pagrieziet slēdzi A pozīcijā "Piepumpēšana".
F

P
ilnībā atritiniet melno cauruli H .
F

P
ievienojiet melno caurulīti
uzreiz pie remontētās riepas ventiļa. F

V
ēlreiz ieslēdziet kompresora elektronisko
kontaktdakšu automašīnas 12V
kontaktligzdā.
F

V
ēlreiz iedarbiniet automašīnu un darbiniet
tās dzinēju.
Tiklīdz iespējams, ierodieties CITROËN
pārstāvniecībā vai kvalificētā
remontdarbnīcā.
Noteikti informējiet servisa centra
darbinieku, ka esat izmantojis šo
komplektu. Pēc tam, kad būs veikta riepas
diagnostika, jūs informēs, vai bojāto riepu
iespējams saremontēt vai tā jānomaina. F

N
oregulējiet spiedienu riepā ar kompresora
palīdzību (lai piesūknētu - slēdzis B
pozīcijā " I"; lai izlaistu gaisu - slēdzis B
pozīcijā " O" un nospiežot pogu C ), ievērojot
spiediena parametrus, kas norādīti uz
automašīnā ielīmētās uzlīmes un atrodas
uz vadītāja durvīm.
B

ūtiska spiediena krišanās norāda, ka
bojātā vieta nav pilnībā aizlīmējusies,
tāpēc par automašīnas evakuāciju
sazinieties ar CITROËN pārstāvniecību vai
kvalificētu remontdarbnīcu.
F

N
oņemiet komplektu un novietojiet to vietā.
F

B
rauciet ar ierobežotu ātrumu (līdz
80
km/h), nepārsniedzot 200 km.
Bojājumu gadījumā

289
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

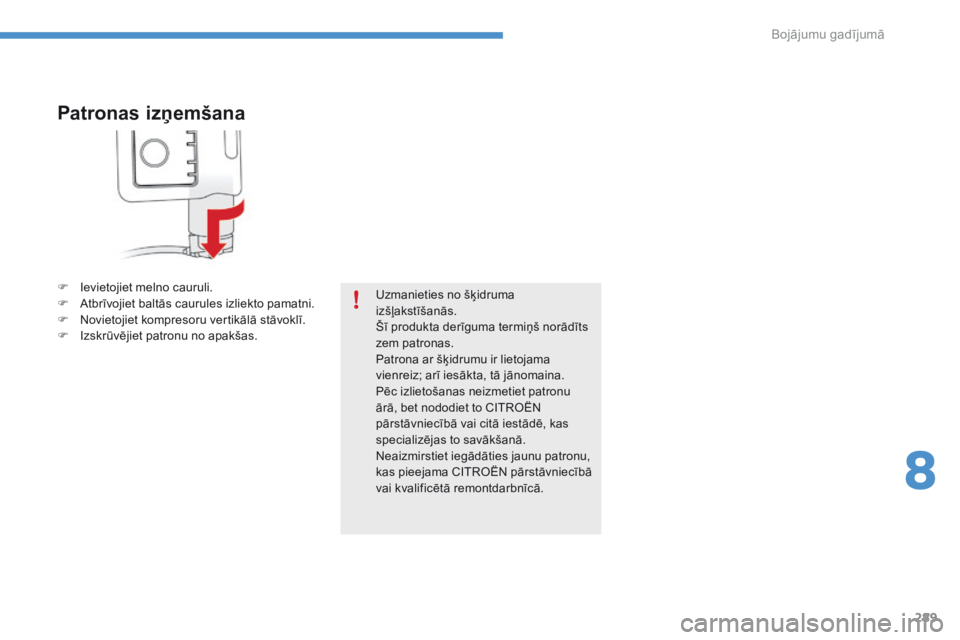

Patronas izņemšana
F Ievietojiet melno cauruli.
F A tbrīvojiet baltās caurules izliekto pamatni.
F

N
ovietojiet kompresoru vertikālā stāvoklī.
F

I
zskrūvējiet patronu no apakšas. Uzmanieties no šķidruma
izšļakstīšanās.
Šī produkta derīguma termiņš norādīts
zem patronas.
Patrona ar šķidrumu ir lietojama
vienreiz; arī iesākta, tā jānomaina.
Pēc izlietošanas neizmetiet patronu
ārā, bet nododiet to CITROËN
pārstāvniecībā vai citā iestādē, kas
specializējas to savākšanā.
Neaizmirstiet iegādāties jaunu patronu,
kas pieejama CITROËN pārstāvniecībā
vai kvalificētā remontdarbnīcā.
8
Bojājumu gadījumā

290
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016
Spiediena pārbaude / periodiska piepumpēšana
Jūs varat izmantot arī kompresoru bez
produkta iepildīšanas, lai periodiski pārbaudītu
automašīnas riepu spiedienu vai tās
piepumpētu.
F
P
agrieziet slēdzi A
pozīcijā
"Piepumpēšana".
F

P
ilnībā atritiniet melno cauruli H .
F

S
avienojiet melno cauruli ar
riteni. F
P ieslēdziet kompresora elektronisko
kontaktu automašīnas 12V kontaktligzdai.
F

I
edarbiniet automašīnu un ļaujiet motoram
darboties.
F

P
apildiniet spiedienu ar kompresora
palīdzību (lai piepumpētu - slēdzis B
pozīcijā "I"; lai izpumpētu - slēdzis
B
pozīcijā "O" un nospiežot pogu C )
atbilstoši norādījumiem par riepu.
F

I
zņemiet komplektu un novietojiet to
atpakaļ vietā. Gadījumā, ja vienā vai vairākās riepās
tiek mainīts spiediens, tad jāatjauno
riepu spiediena sensora sistēmas
darbība.
Lai iegūtu sīkāku informāciju Par riepu
spiediena sensoriem
, skatiet attiecīgo
sadaļu.
Bojājumu gadījumā

291
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

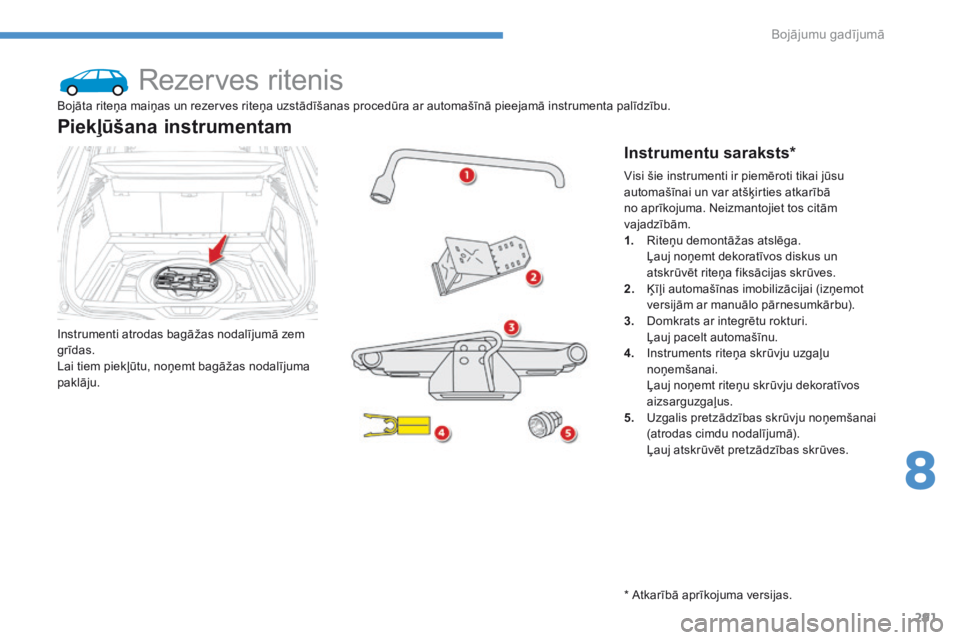

Rezerves ritenis
Instrumenti atrodas bagāžas nodalījumā zem
grīdas.
Lai tiem piekļūtu, noņemt bagāžas nodalījuma
paklāju.
Piekļūšana instrumentam
Instrumentu saraksts*
Bojāta riteņa maiņas un rezerves riteņa uzstādīšanas procedūra ar automašīnā pieejamā instrumenta palīdzību.Visi šie instrumenti ir piemēroti tikai jūsu
automašīnai un var atšķirties atkarībā
no aprīkojuma. Neizmantojiet tos citām
vajadzībām.
1.
R

iteņu demontāžas atslēga.
Ļ

auj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves.
2.
Ķ

īļi automašīnas imobilizācijai (izņemot
versijām ar manuālo pārnesumkārbu).
3.
D

omkrats ar integrētu rokturi.
Ļ

auj pacelt automašīnu.
4.
I

nstruments riteņa skrūvju uzgaļu
noņemšanai.
Ļ

auj noņemt riteņu skrūvju dekoratīvos
aizsarguzgaļus.
5.
U

zgalis pretzādzības skrūvju noņemšanai
(atrodas cimdu nodalījumā).
Ļ

auj atskrūvēt pretzādzības skrūves.
* Atkarībā aprīkojuma versijas.
8
Bojājumu gadījumā

292
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

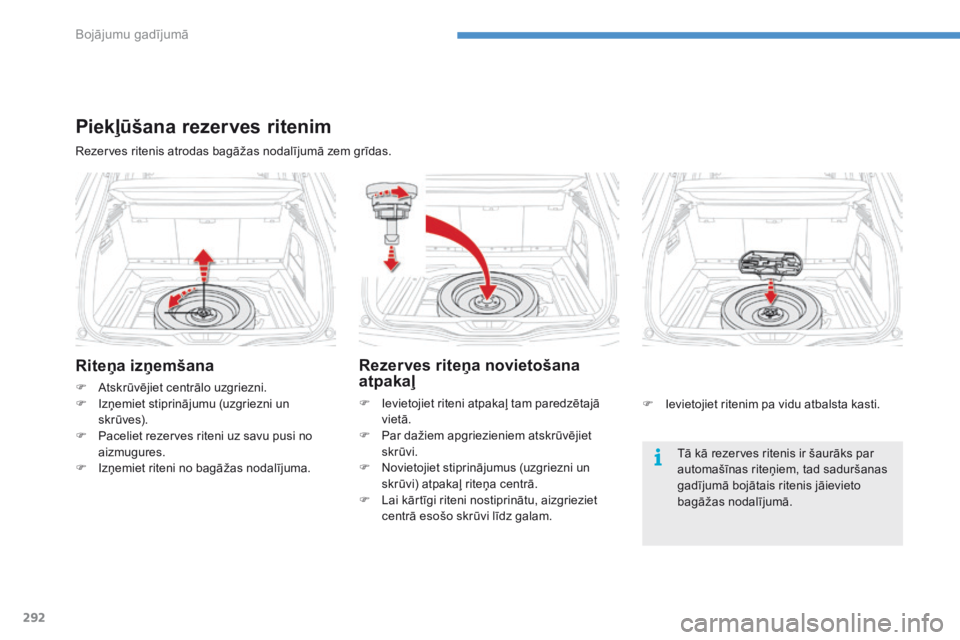

Riteņa izņemšana
F Atskrūvējiet centrālo uzgriezni.
F I zņemiet stiprinājumu (uzgriezni un
s k r ū ve s).
F

P
aceliet rezerves riteni uz savu pusi no
aizmugures.
F

I
zņemiet riteni no bagāžas nodalījuma. Tā kā rezerves ritenis ir šaurāks par
automašīnas riteņiem, tad saduršanas
gadījumā bojātais ritenis jāievieto
bagāžas nodalījumā.
Rezerves ritenis atrodas bagāžas nodalījumā zem grīdas.
Piekļūšana rezerves ritenim
Rezerves riteņa novietošana
atpakaļ
F Ievietojiet riteni atpakaļ tam paredzētajā
vietā.
F

P
ar dažiem apgriezieniem atskrūvējiet
skrūvi.
F

N
ovietojiet stiprinājumus (uzgriezni un
skrūvi) atpakaļ riteņa centrā.
F

L
ai kārtīgi riteni nostiprinātu, aizgrieziet
centrā esošo skrūvi līdz galam. F
I evietojiet ritenim pa vidu atbalsta kasti.
Bojājumu gadījumā

293
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

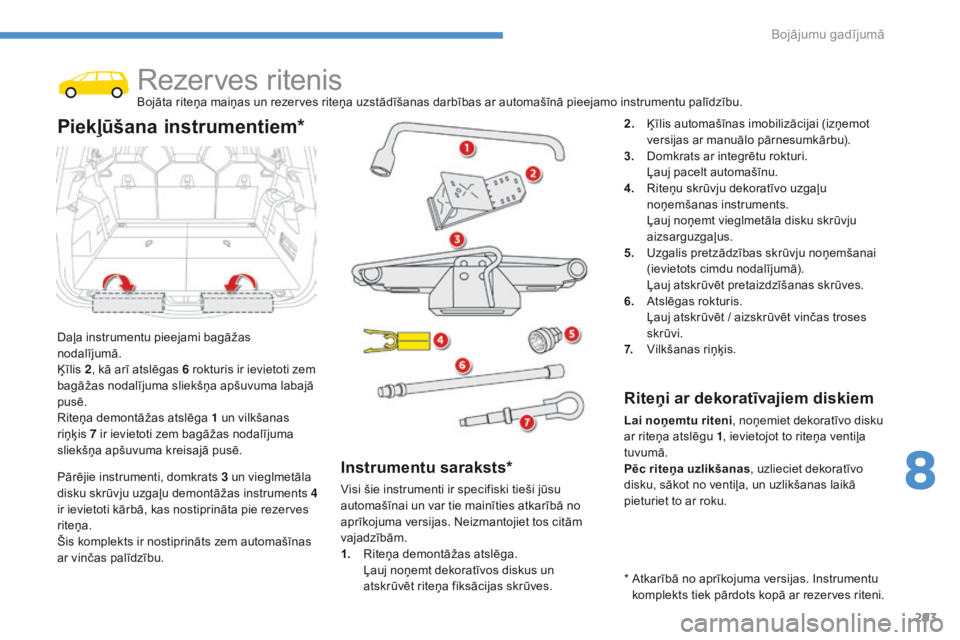

Rezerves ritenisBojāta riteņa maiņas un rezerves riteņa uzstādīšanas darbības ar automašīnā pieejamo instrumentu palīdzību.
Daļa instrumentu pieejami bagāžas
nodalījumā.
Ķīlis 2 , kā arī atslēgas 6 rokturis ir ievietoti zem
bagāžas nodalījuma sliekšņa apšuvuma labajā
pusē.
Riteņa demontāžas atslēga 1 un vilkšanas
riņķis 7 ir ievietoti zem bagāžas nodalījuma
sliekšņa apšuvuma kreisajā pusē.
Piekļūšana instrumentiem*2. Ķīlis automašīnas imobilizācijai (izņemot versijas ar manuālo pārnesumkārbu).
3.
D

omkrats ar integrētu rokturi.
Ļ

auj pacelt automašīnu.
4.
R

iteņu skrūvju dekoratīvo uzgaļu
noņemšanas instruments.
Ļ

auj noņemt vieglmetāla disku skrūvju
aizsarguzgaļus.
5.
U

zgalis pretzādzības skrūvju noņemšanai
(ievietots cimdu nodalījumā).
Ļ

auj atskrūvēt pretaizdzīšanas skrūves.
6.
A

tslēgas rokturis.
Ļ

auj atskrūvēt / aizskrūvēt vinčas troses
skrūvi.
7.
V

ilkšanas riņķis.
Riteņi ar dekoratīvajiem diskiem
Lai noņemtu riteni , noņemiet dekoratīvo disku
ar riteņa atslēgu 1 , ievietojot to riteņa ventiļa
tuvumā.
Pēc riteņa uzlikšanas , uzlieciet dekoratīvo
disku, sākot no ventiļa, un uzlikšanas laikā
pieturiet to ar roku.
Instrumentu saraksts*
Visi šie instrumenti ir specifiski tieši jūsu
automašīnai un var tie mainīties atkarībā no
aprīkojuma versijas. Neizmantojiet tos citām
vajadzībām.
1.
R

iteņa demontāžas atslēga.
Ļ

auj noņemt dekoratīvos diskus un
atskrūvēt riteņa fiksācijas skrūves. *

A
tkarībā no aprīkojuma versijas. Instrumentu
komplekts tiek pārdots kopā ar rezerves riteni.
Pārējie instrumenti, domkrats 3 un vieglmetāla
disku skrūvju uzgaļu demontāžas instruments 4
ir ievietoti kārbā, kas nostiprināta pie rezerves
riteņa.
Šis komplekts ir nostiprināts zem automašīnas
ar vinčas palīdzību.
8
Bojājumu gadījumā

294
C4-Picasso-II_lv_Chap08_en-cas-panne_ed01-2016

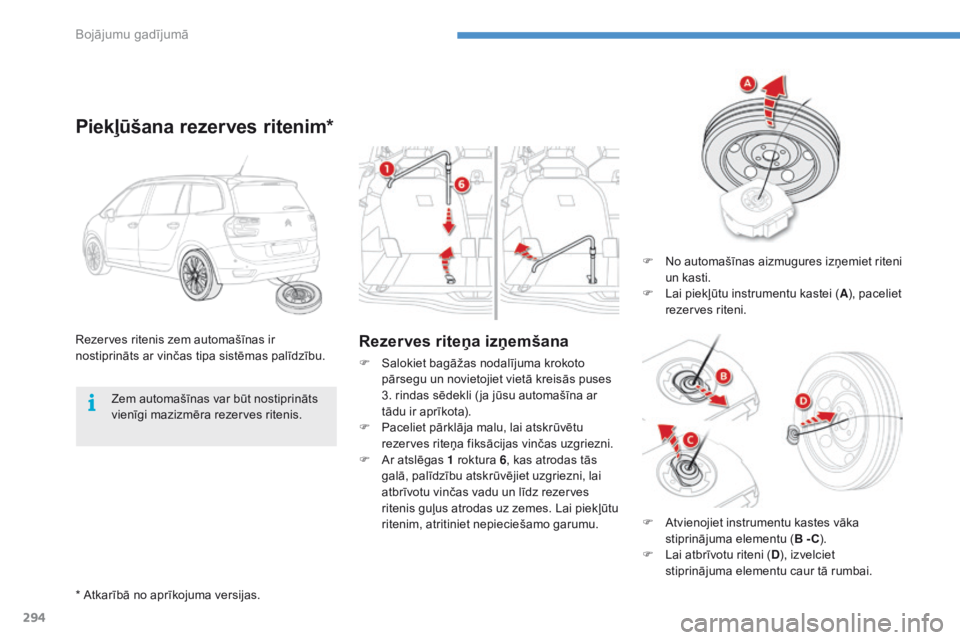

Rezerves riteņa izņemšanaRezerves ritenis zem automašīnas ir
nostiprināts ar vinčas tipa sistēmas palīdzību.
Piekļūšana rezerves ritenim*
F No automašīnas aizmugures izņemiet riteni un kasti.
F

L
ai piekļūtu instrumentu kastei ( A), paceliet
rezerves riteni.
F

S

alokiet bagāžas nodalījuma krokoto
pārsegu un novietojiet vietā kreisās puses
3. rindas sēdekli ( ja jūsu automašīna ar
tādu ir aprīkota).
F

P

aceliet pārklāja malu, lai atskrūvētu
rezerves riteņa fiksācijas vinčas uzgriezni.
F

A

r atslēgas 1 roktura 6 , kas atrodas tās
galā, palīdzību atskrūvējiet uzgriezni, lai
atbrīvotu vinčas vadu un līdz rezerves
ritenis guļus atrodas uz zemes. Lai piekļūtu
ritenim, atritiniet nepieciešamo garumu.
Zem automašīnas var būt nostiprināts
vienīgi mazizmēra rezerves ritenis.
* Atkarībā no aprīkojuma versijas. F

A
tvienojiet instrumentu kastes vāka
stiprinājuma elementu ( B - C).
F

L
ai atbrīvotu riteni ( D), izvelciet
stiprinājuma elementu caur tā rumbai.
Bojājumu gadījumā
