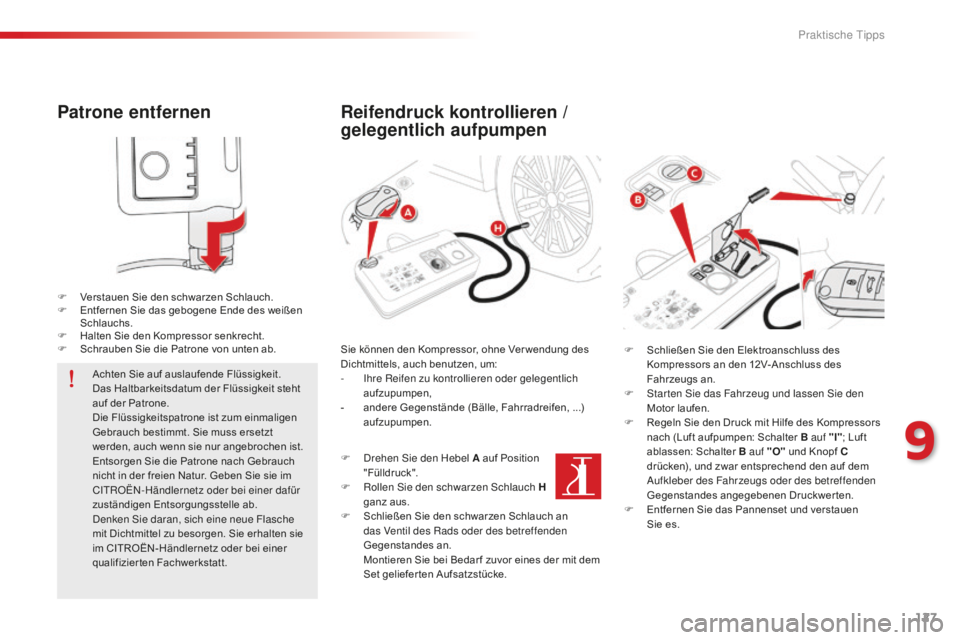

Patrone entfernen
F Verstauen Sie den schwarzen Schlauch.
F E ntfernen Sie das gebogene Ende des weißen
Schlauchs.
F

H
alten Sie den Kompressor senkrecht.
F

S
chrauben Sie die Patrone von unten ab.Achten Sie auf auslaufende Flüssigkeit.
Das Haltbarkeitsdatum der Flüssigkeit steht
auf der Patrone.
Die Flüssigkeitspatrone ist zum einmaligen
Gebrauch bestimmt. Sie muss ersetzt
werden, auch wenn sie nur angebrochen ist.
Entsorgen Sie die Patrone nach Gebrauch
nicht in der freien Natur. Geben Sie sie im
C
i

t
R
OË
n-
Händlernetz oder bei einer dafür
zuständigen Entsorgungsstelle ab.
de

nken s
i
e daran, sich eine neue Flasche
mit Dichtmittel zu besorgen. Sie erhalten sie
im CITROËN-Händlernetz oder bei einer
qualifizierten Fachwerkstatt.
Reifendruck kontrollieren /
gelegentlich aufpumpen
Sie können den Kompressor, ohne Ver wendung des
Dichtmittels, auch benutzen, um:
-
i
h
re Reifen zu kontrollieren oder gelegentlich
aufzupumpen,
-

a
ndere Gegenstände (Bälle, Fahrradreifen, ...)
aufzupumpen.
F
d
r
ehen s
i
e den Hebel A auf Position
"Fülldruck".
F

R
ollen s
i
e den schwarzen s
c
hlauch H
ganz aus.
F

S
chließen Sie den schwarzen Schlauch an
das Ventil des Rads oder des betreffenden
Gegenstandes an.
M

ontieren Sie bei Bedar f zuvor eines der mit dem
Set geliefer ten Aufsatzstücke. F
S chließen Sie den Elektroanschluss des
Kompressors an den 12V-Anschluss des
Fahrzeugs an.
F
s
t
ar ten s
i
e das Fahrzeug und lassen s
i
e den
Motor laufen.
F

R
egeln Sie den Druck mit Hilfe des Kompressors
nach (Luft aufpumpen: Schalter B auf "I" ; Luft
ablassen: Schalter B auf "O" und Knopf C
drücken), und zwar entsprechend den auf dem
auf

kleber des Fahrzeugs oder des betreffenden
Gegenstandes angegebenen Druckwerten.
F

E
ntfernen Sie das Pannenset und verstauen
Sie es.
9
Praktische Tipps

128
Radwechsel
Das Werkzeug befindet sich im Kofferraum unter dem
Boden.
Zugang:
F
ö
ffnen Sie den Kofferraum,
F

h
eben s
i
e den Boden an und entfernen s
i
e ihn,
F

n
ehmen Sie den Werkzeugkasten heraus.

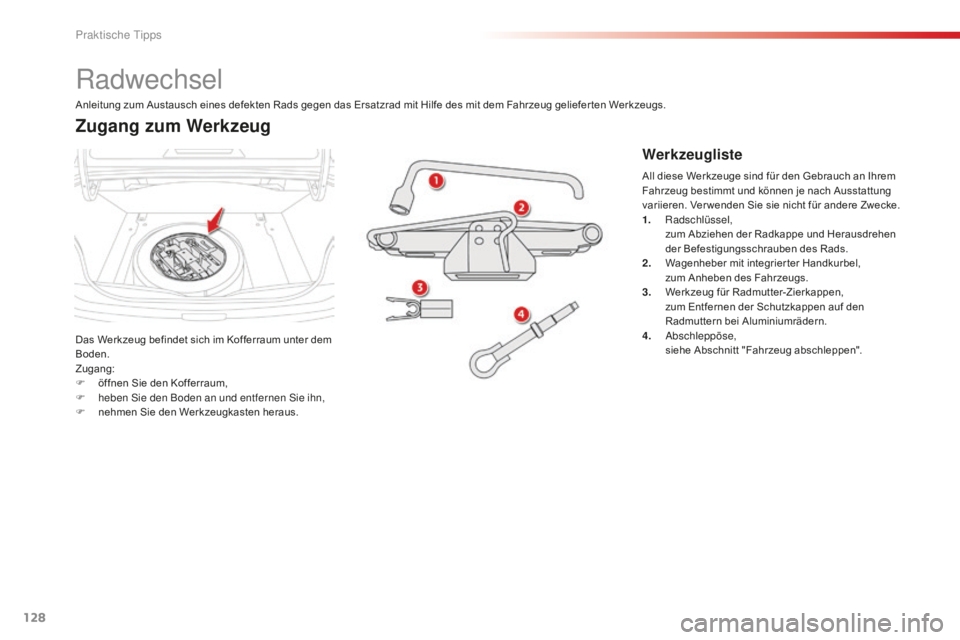

Zugang zum Werkzeug
Werkzeugliste
Anleitung zum Austausch eines defekten Rads gegen das Ersatzrad mit Hilfe des mit dem Fahrzeug geliefer ten Werkzeugs. All diese Werkzeuge sind für den Gebrauch an Ihrem
Fahrzeug bestimmt und können je nach Ausstattung
variieren. Ver wenden Sie sie nicht für andere Zwecke.
1.


Radschlüssel,
z

um Abziehen der Radkappe und Herausdrehen
der Befestigungsschrauben des Rads.
2.
W

agenheber mit integrier ter Handkurbel,
z

um Anheben des Fahrzeugs.
3.
W

erkzeug für Radmutter-Zierkappen,
z

um Entfernen der Schutzkappen auf den
Radmuttern bei Aluminiumrädern.
4.
abs

chleppöse,
s

iehe Abschnitt "Fahrzeug abschleppen".
Praktische tipps

129
Rad mit Radkappe
setzen sie beim Montieren des Rads die
Radkappe beginnend am Ventildurchgang
wieder auf und drücken Sie sie rundum mit
der flachen Hand fest.

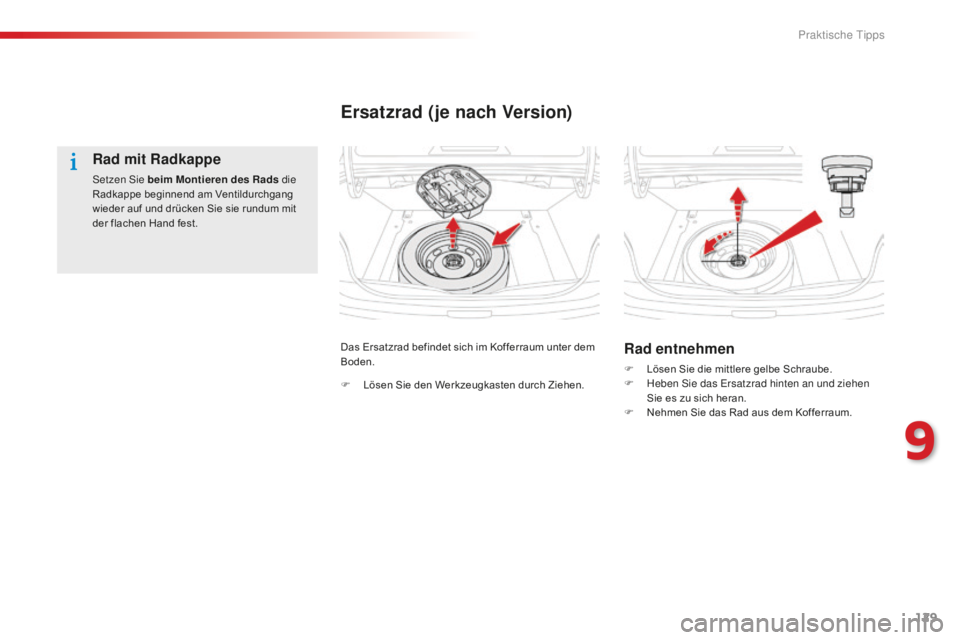

Das Ersatzrad befindet sich im Kofferraum unter dem
Boden.
Ersatzrad (je nach Version)
Rad entnehmen
F Lösen Sie die mittlere gelbe Schraube.
F H eben si e das er satzrad hinten an und ziehen
Sie es zu sich heran.
F

N
ehmen Sie das Rad aus dem Kofferraum.
F
L
ösen Sie den Werkzeugkasten durch Ziehen.
9
Praktische Tipps

130

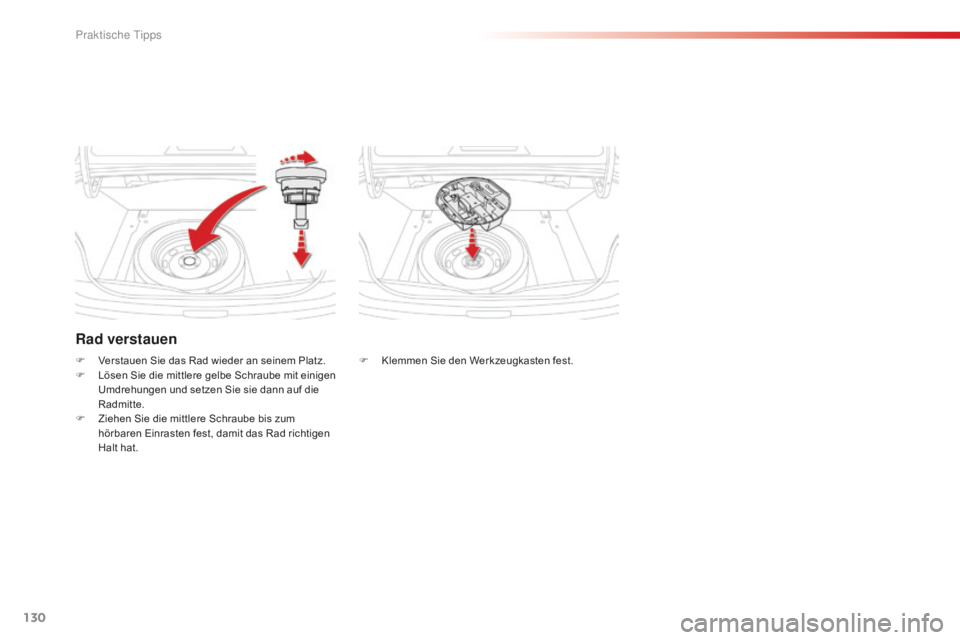

Rad verstauen
F Klemmen Sie den Werkzeugkasten fest.
F
V
erstauen Sie das Rad wieder an seinem Platz.
F
L
ösen Sie die mittlere gelbe Schraube mit einigen
Umdrehungen und setzen Sie sie dann auf die
Radmitte.
F

Z

iehen Sie die mittlere Schraube bis zum
hörbaren Einrasten fest, damit das Rad richtigen
Halt hat.
Praktische Tipps

131

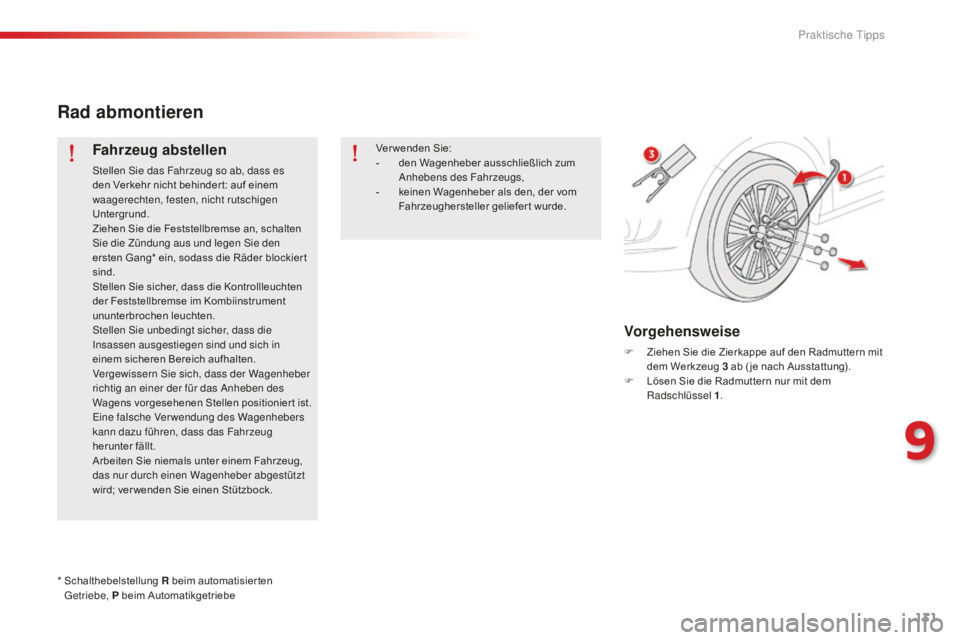

Rad abmontieren
Fahrzeug abstellen
stellen sie das Fahrzeug so ab, dass es
den Verkehr nicht behinder t: auf einem
waagerechten, festen, nicht rutschigen
Untergrund.
Ziehen Sie die Feststellbremse an, schalten
si

e die Zündung aus und legen s
i
e den
ersten Gang* ein, sodass die Räder blockier t
sind.
Stellen Sie sicher, dass die Kontrollleuchten
der Feststellbremse im Kombiinstrument
ununterbrochen leuchten.
st

ellen s
i
e unbedingt sicher, dass die
in

sassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Vergewissern
s
i
e sich, dass der Wagenheber
richtig an einer der für das
a
n
heben des
Wagens vorgesehenen Stellen positioniert ist.
ei

ne falsche Verwendung des Wagenhebers
kann dazu führen, dass das Fahrzeug
herunter fällt.
Arbeiten Sie niemals unter einem Fahrzeug,
das nur durch einen Wagenheber abgestützt
wird; ver wenden Sie einen Stützbock.
Vorgehensweise
F Ziehen Sie die Zierkappe auf den Radmuttern mit dem Werkzeug 3 ab ( je nach Ausstattung).
F

L
ösen Sie die Radmuttern nur mit dem
Radschlüssel 1 .
Ver wenden Sie:
-

d

en Wagenheber ausschließlich zum
an

hebens des Fahrzeugs,
-

k

einen Wagenheber als den, der vom
Fahrzeughersteller geliefert wurde.
*
S

chalthebelstellung R beim automatisier ten
ge

triebe, P beim Automatikgetriebe
9
Praktische Tipps

132

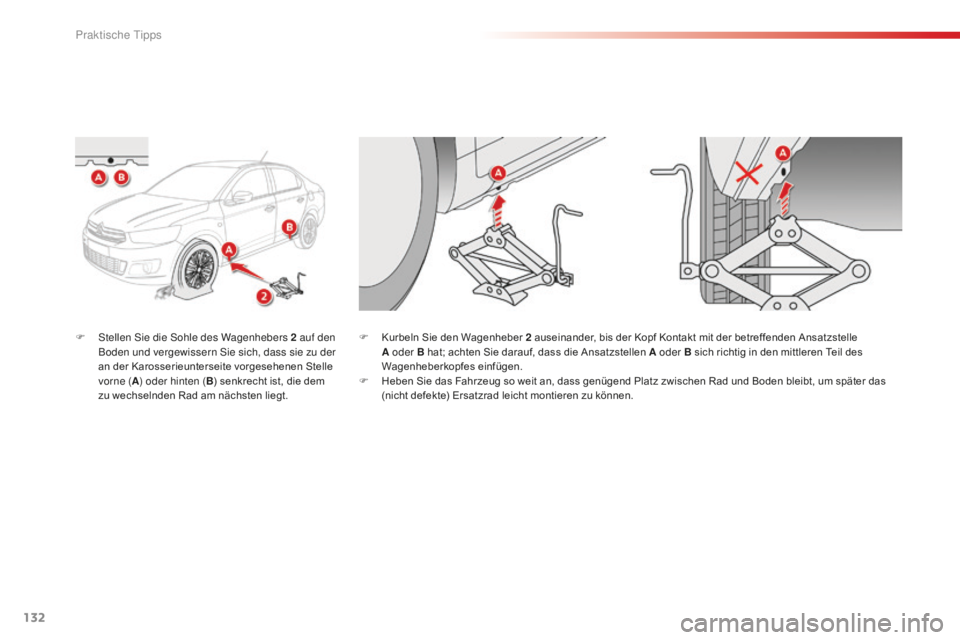

F stellen si e die so hle des Wagenhebers 2 auf den
Boden und vergewissern si e sich, dass sie zu der
an der Karosserieunterseite vorgesehenen Stelle
vorne ( A) oder hinten ( B) senkrecht ist, die dem
zu wechselnden Rad am nächsten liegt. F
K urbeln Sie den Wagenheber 2 auseinander, bis der Kopf Kontakt mit der betreffenden Ansatzstelle
A oder B hat; achten Sie darauf, dass die Ansatzstellen A oder B sich richtig in den mittleren Teil des
Wagenheberkopfes einfügen.
F

H
eben Sie das Fahrzeug so weit an, dass genügend Platz zwischen Rad und Boden bleibt, um später das
(nicht defekte) Ersatzrad leicht montieren zu können.
Praktische tipps

133
F entfernen si e die Muttern und bewahren si e sie
an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
ac

hten s
i
e darauf, dass der Wagenheber
stabil steht. Wenn der Boden rutschig
oder uneben ist, kann der Wagenheber
wegrutschen oder einsinken -
Verletzungsgefahr!
ac

hten s
i
e darauf, den Wagenheber nur
in den
a
n
satzstellen A oder B unter dem
Fahrzeug zu positionieren, und dass die
Ansatzstellen am Fahrzeug mittig auf dem
Wagenheberkopf platzier t sind. Ansonsten
kann das Fahrzeug beschädigt werden
und/oder der Wagenheber einsinken -
Verletzungsgefahr!

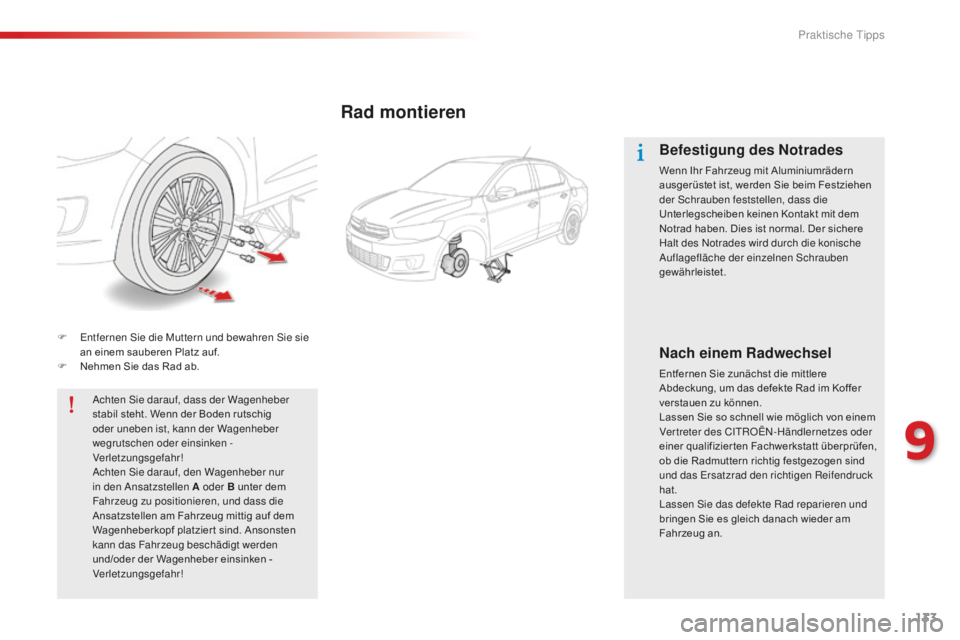

Rad montieren
Befestigung des Notrades
Wenn Ihr Fahrzeug mit Aluminiumrädern
ausgerüstet ist, werden Sie beim Festziehen
der
s
c
hrauben feststellen, dass die
Unterlegscheiben keinen Kontakt mit dem
Notrad haben. Dies ist normal. Der sichere
Halt des
n
o
trades wird durch die konische
auf

lagefläche der einzelnen s
c
hrauben
gewährleistet.
Nach einem Radwechsel
Entfernen Sie zunächst die mittlere
Abdeckung, um das defekte Rad im Koffer
verstauen zu können.
Lassen Sie so schnell wie möglich von einem
Vertreter des C
i

t
R
OË
n-
Händlernetzes oder
einer qualifizier ten Fachwerkstatt überprüfen,
ob die Radmuttern richtig festgezogen sind
und das
e
r
satzrad den richtigen Reifendruck
hat.
la

ssen s
i
e das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
9
Praktische tipps

134
F lassen si e das Fahrzeug wieder auf den Boden
herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen und
entfernen Sie ihn. F
Z iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
fest.
F

S
etzen Sie die Zierkappen auf die Radmuttern
( je nach Ausstattung).
F

V
erstauen Sie das Werkzeug im
Werkzeugbehälter.

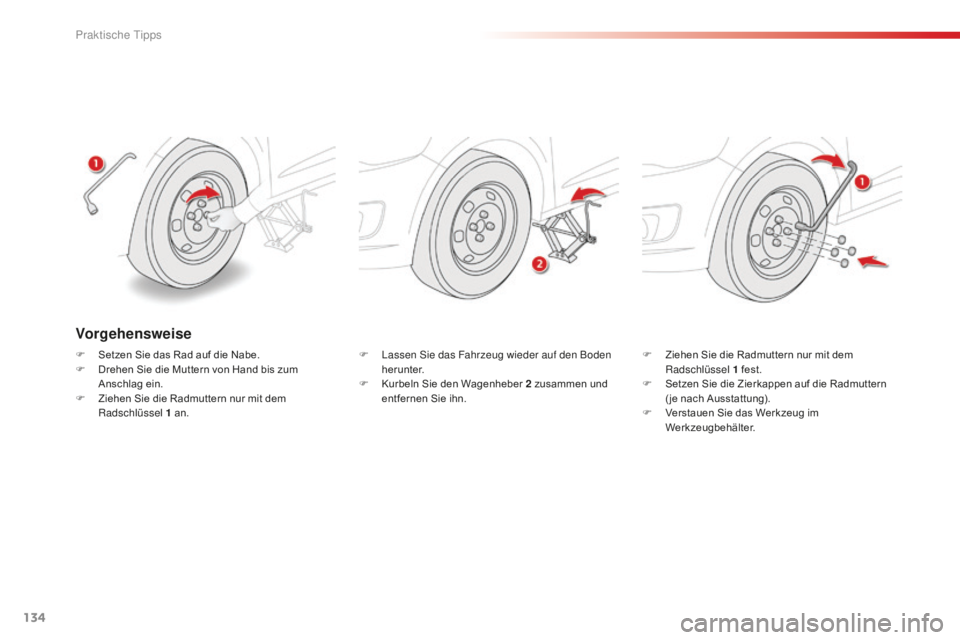

Vorgehensweise
F Setzen Sie das Rad auf die Nabe.
F D rehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

Z
iehen Sie die Radmuttern nur mit dem
Radschlüssel 1
an.
Praktische tipps
