2016 CITROEN BERLINGO MULTISPACE Upute Za Rukovanje (in Croatian)

103
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016

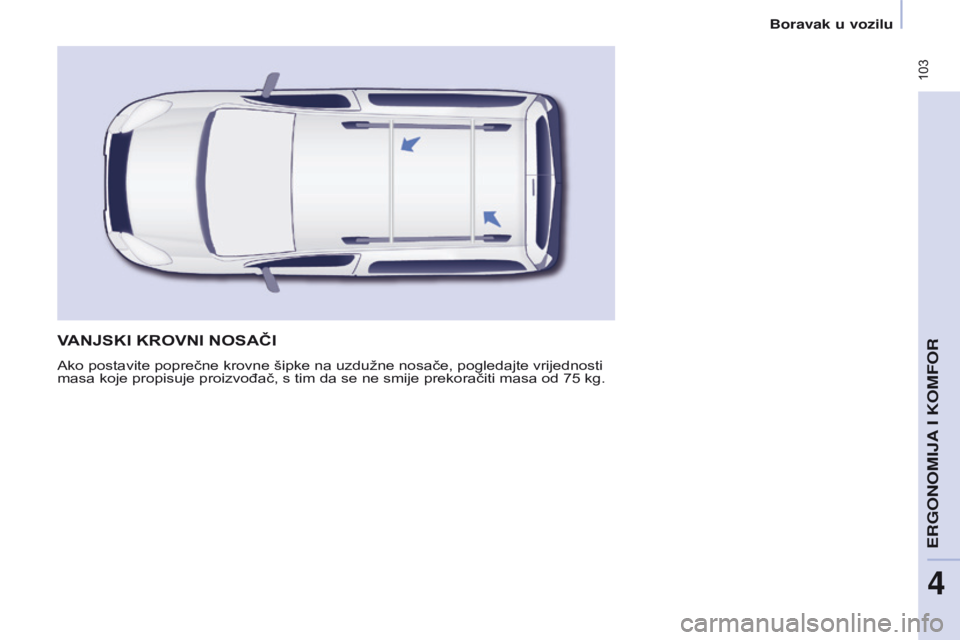

VANJSKI KROVNI NOSAČI
ako postavite poprečne krovne šipke na uzdužne nosače, pogledajte vrijednosti
masa koje propisuje proizvođač, s tim da se ne smije prekoračit i masa od 75 kg.
ERGONOMIJA IKOMFOR
4
Boravak u vozilu

104
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016
Automatsko paljenje i gašenje
Prednje stropno svjetlo pali se
nakon vađenja kontakt ključa,
nakon otključavanja vozila, nakon
otvaranja nekih prednjih vrata i
prilikom pronalaženja vozila daljinskim
upravljačem.
Gasi se postupno nakon uključivanja
kontakta i nakon zaključavanja vozila.na prednjim mjestima: pali se
otvaranjem prednjih vrata. Pale se i gase prekidačem, uz
uključen kontakt.
n

a stražnjim mjestima: pali se
otvaranjem stražnjih vrata.
a

ko vrata ostanu otvorena
nekoliko minuta, stropna
svjetla se gase.
s

talno ugašeno.
s
talno upaljeno uz uključen
kontakt.
Prednje stropno svjetlo
STROPNA
SVJETLA
Stražnje stropno svjetlo Prednja spot svjetla
Boravak u vozilu

105
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016
PREKRIVAČ PRTLJAGE (5 MJESTA)
To je kruta ploča koja prekriva
predmete spremljene u prtljažniku.Vađenje
Prvo je sklopite.
Povucite je prema sebi da se oslobodi
iz utora A i B.
Podignite je i izvadite.
Postavljanje
Prekrivač prtljage postavite ispred
utora A i B.
Gurnite ga prema naprijed kako bi se
zatici uglavili u utore.
r

asklopite ga i utaknite u utore C.
Sklapanje
i

z prtljažnika sklopite polovicu ploče,
podizanjem i oslobađanjem iz utora C. Spremanje (ovisno o izvedbi)
Preklopljen prekrivač prtljage može se
spremiti u naslon stražnjih sjedala.
d

ržite ga vertikalno i umetnite u bočne
vodilice smještene na pola visine
naslona.
Prvo umetnite šarku, s preklopima
usmjerenim prema gore.
k

ruti prekrivač prtljage može
poslužiti kao stolić. Međutim, radi
sigurnosti, ne stavljajte na takav
stolić predmete koji bi pri naglom
kočenju ili sudaru mogli postati opasni
projektili.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

106
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016

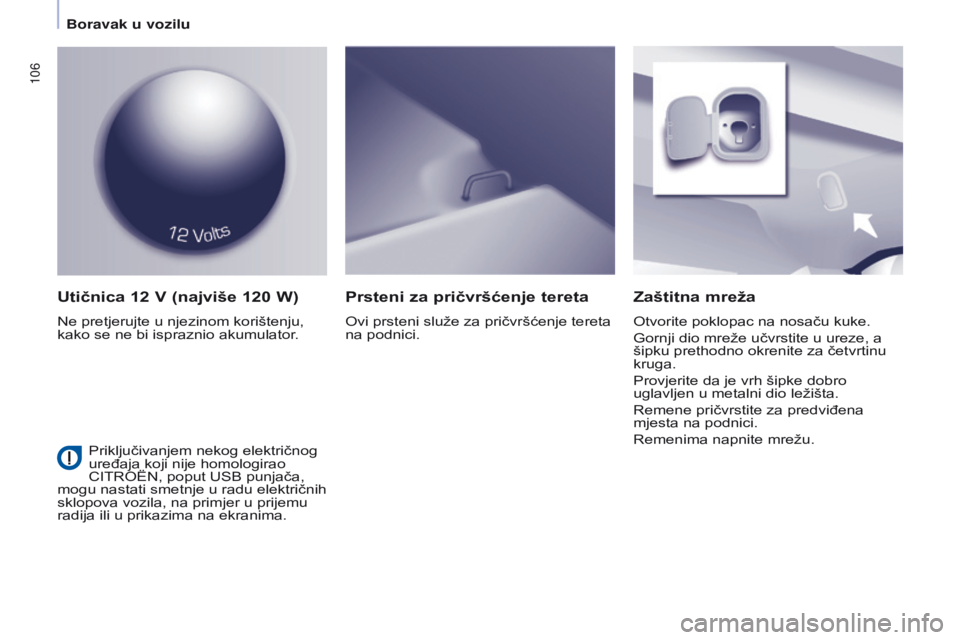

Utičnica 12 V (najviše 120 W)
ne pretjerujte u njezinom korištenju,
kako se ne bi ispraznio akumulator .
Zaštitna mreža
otvorite poklopac na nosaču kuke.
Gornji dio mreže učvrstite u ureze, a
šipku prethodno okrenite za četvrtinu
kruga.
Provjerite da je vrh šipke dobro
uglavljen u metalni dio ležišta.
r

emene pričvrstite za predviđena
mjesta na podnici.
r

emenima napnite mrežu.
Prsteni za pričvršćenje tereta
ovi prsteni služe za pričvršćenje tereta
na podnici.
Priključivanjem nekog električnog
uređaja koji nije homologirao
C
i
T
ro
Ë
n
, poput U
s
B punjača,
mogu nastati smetnje u radu električnih
sklopova vozila, na primjer u prijemu
radija ili u prikazima na ekranima.
Boravak u vozilu

107
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016
OPREMA U STRAŽNJEM DIJELU
(7 MJESTA )
Držač čaša
svaka tekućina u čaši koja se u vožnji
može proliti predstavlja opasnost.
Budite oprezni.
Utičnica 12 V (najviše 120 W)
Preporučuje se da ne pretjerujete u
njezinom korištenju, kako se ne bi
ispraznio akumulator.
Prsteni za pričvršćenje tereta
ovi prsteni služe za pričvršćenje tereta
na podnici.
Pričvrsna mjesta sigurnosnih pojasa ne
smiju se koristiti u tu svrhu.
Preporučuje se da osigurate teret
od pomicanja pričvršćivanjem za
prstene na podnici.
ERGONOMIJA IKOMFOR
4
Boravak u vozilu

108
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016
Pretinci
Podignite odgovarajući pretinac.Šupljina blizu praga prtljažnika služi
za spremanje kalema s prekrivačem
prtljage.
Sigurnosni pojasi
Pazite da je pojas središnjeg sjedala
ispravno namotan u njegovom
udubljenju na stropu.
k

ako kopče pojasa u 3. redu ne bi
zveckale u vožnji, podignite ih tako da
budu što bliže pričvrsnim mjestima na
stropu.
Prsteni za pričvršćenje kopči pojasa
na obje strane prtljažnika ne smiju se
koristiti za pričvršćenje tereta.
Boravak u vozilu

109
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016
ROLETA ZA PRTLJAGU , PREKRIVAČ PRTLJAGE
namjestite roletu za prtljagu tako da
njezini stražnji preklopi budu okrenuti
prema vama.
Umetnite žuti zub kalema u nosač
A.
r

oleta za prtljagu namata se u svoj
kalem.
n
e stavljajte na nju teške
predmete kad je odmotana.s abijte i postavite desni zub nasuprot
nosaču B.
o

tpustite kako bi kalem uskočio u svoj
nosač.
o

dmotajte roletu za prtljagu do
stražnjih bočnih stupova.
Umetnite krajeve u stražnje utore, tako
da roleta bude napeta.
Postavljanje
Potpuno preklopite sjedala u 3. redu.
Podignite poklopac pretinca u pragu
prtljažnika.
Primite kalem za sredinu i sabijte ga
prema lijevom stupu.
Podignite roletu za prtljagu.
ERGONOMIJA I KOMFOR
4
Boravak u vozilu

11 0
Berlingo-2-VP_hr_Chap04_ergonomie_ed01-2016
Skidanje
i
z prtljažnika, povlačenjem rolete za
prtljagu izvadite je iz bočnih stupova.
Pridržavajte roletu za prtljagu dok se
namotava.
s

kinite štipaljke sve tri zaklopke s
naslona za glavu u 2. redu.
s

abijte kalem ulijevo i izvadite ga iz
nosača B.
Podignite ga i okrenite ga prema
naprijed. Spremanje
s

prema se u šupljinu u pragu
prtljažnika, s dva stražnja preklopa
okrenuta prema gore.
Prvo sabijte roletu za prtljagu ulijevo.
o

tpustite je.
s

ložite dvije zaklopke i zatvorite
poklopac.
k

alem ima tri zaklopke koje
omogućuju skrivanje prtljažnika,
neovisno o tome jesu li sjedala u
2. redu u "normalnom" položaju ili
u položaju "komfor".
s

vaka zaklopka ima dvije štipaljke koje
se pričvršćuju za šipke naslona za
glavu.
Boravak u vozilu
