2016 CITROEN BERLINGO MULTISPACE Omistajan Käsikirjat (in Finnish)

175
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016
- Asenna pyörä paikalleen navan
päälle ja aloita pulttien kiristäminen
käsin.
-
Esikiristä pultit
pyöränpultinavaimella.
5. Varapyörän kiinnitys
- Laske auto kokonaan alas
taittamalla tunkki kokoon ja irrota
sitten tunkki.
-
Kiristä pultit pakottamatta uudelleen
pyöränpultinavaimella.
-
Laita korjattava pyörä koriin. -
Kiinnitä kori koukkuun ja aseta
kori paikalleen kiristämällä ruuvi
pyöränpultinavaimella.
-
Kiristä ruuvi pohjaan saakka, jonka
jälkeen tarkista, että pyörä on kunnolla
painettuna vaakatasossa alustaa vasten.
Jos näin ei ole, tee toimenpide
uudelleen.
Älä koskaan mene auton alle, kun
se on pelkän tunkin varassa (käytä
pukkeja).
Älä koskaan käytä
pyöränpultinavaimen tilalla muuta
työkalua.
PIKA-APU
8
Pyörän vaihtaminen

176
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016
KORISTEKAPSELIN
ASENTAMINEN V
ANTEELLE
Renkaan venttiili on kohdistettava
koristekapselissa olevalle lovelle.
Tämä asento on välttämätön, jotta
koristekapselin asentaminen oikein
paikalleen teräsvanteelle onnistuu.
(Jos venttiili on kohdistettu huonosti
lovelle, pyörinnän estojärjestelmä
on kosketuksessa ruuvien kantoihin
ja voi vaurioitua, jos koristekapselia
pakotetaan väärään asentoon.)
-
Varmista kiinnityskynsien
esikiinnitys, viimeistä kiinnityskynttä
(venttiilin

aukkoa vastapäätä)
lukuun ottamatta.
-
Painalla kädellä voimakkaasti
venttiiliä vastapäätä olevaa hakaa
(viimeisen kiinnityskynnen kohdalla,
aina kiinnityksen suuntaisesti).
-
Varmista, että koristekapselin
ulkoreuna ei uppoudu tai laskeudu
vanteeseen.
●
Koristekapselin reunan oikea


asento.
●
Koristekapselin reunan väärä


asento.
6. Korjatun pyörän asentaminen
paikalleen
Pyörän paikalleen asentaminen tapahtuu
samoin kuin kohdassa 5. Älä unohda laittaa
takaisin paikoilleen pyörän koristekapselia.
Kun olet vaihtanut pyörän,
jossa on rengaspaineen
tarkkailuanturi, katso lisätietoa
osan "Hallintalaitteet" otsikosta 3, luku
"Rengaspaineen tarkkailujärjestelmä". Lisätietoa rengastarroista saat
osan "Tunnistetiedot" otsikosta 9.
Varapyörää ei ole tarkoitettu
pitkien matkojen ajamiseen.
Anna CITROËN-verkoston tai
valtuutetun korjaamon tarkistaa
mahdollisimman pian pulttien kiristys
ja varapyörän ilmanpaine. Anna
CITROËN-verkoston tai valtuutetun
korjaamon myös mahdollisimman
pian korjata ja asentaa paikalleen
alkuperäinen pyörä.
Pyörän vaihtaminen

177
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016
Tarkista renkaan venttiilin
asento suhteessa
koristekapseliin.
Venttiilin väärä asento: takapuolella. Noudata koristekapselin
asennuksesta annettuja
menettelyohjeita, ettei
kiinnityskynsi pääse rikkoutumaan
ja koristekapselin reuna
vääristymään.
Vaarana koristekapselin reunan
vääristyminen venttiilin kohdalta
virheellisen asennustavan johdosta.
Venttiilin oikea asento: etupuolella.
PIKA-APU
8
Pyörän vaihtaminen

178
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016
IRROTETTAVA LUMISUOJA
(SUOJUS)
Kohdemaasta riippuen lumisuoja
asennetaan etupuskurin alaosaan. Sen
avulla vältetään lumen kasautuminen
jäähdyttimen tuulettimen tasolle.

AsennusIrrotus
- Aseta lumisuoja etupuskurissa
olevan keskitystapin A
kohdalle.
-
Kiinnitä lumisuoja painamalla
kaikkia neljää kulmissa olevaa
kiinnitintä B

.
Muista poistaa irrotettava
lumisuoja, kun ulkolämpötila on
yli 10
astetta (lumisateita ei enää
esiinny) tai jos hinaat autoa. -
Laita ruuvimeisseli jokaisen
kiinnittimen lähellä olevaan reikään.
-
Tee vipuliike ja irrota vuorotellen
kaikki neljä kiinnitintä

B.
Lumisuoja

179
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016
Lumiketjut
LUMIKETJUT
Talvioloissa lumiketjut parantavat
auton vetokykyä ja käyttäytymistä
jarrutettaessa.Lumiketjut saa asentaa
yksinomaan vetäviin pyöriin.
Niitä ei saa asentaa kapeampiin
"kiekko"-tyyppisiin varapyöriin. Ota huomioon ja noudata
kotimaassasi annettuja
lumiketjujen käytöstä ja
nopeusrajoituksista annettuja
määräyksiä. Asennusohjeet
F
Jos asennat ketjut matkan aikana,
pysäytä auto tasaiselle pinnalle,
tien reunaan.
F
Kiristä seisontajarru ja aseta
mahdollisesti kiiloja pyörien alle,
ettei auto pääse luistamaan.
F
Asenna ketjut valmistajan antamien
ohjeiden mukaisesti.
F
Lähde hitaasti liikkeelle ja aja jonkin
matkaa alle 50 km/h nopeudella.
F
Pysäytä auto ja tarkasta, että ketjut
ovat hyvin kiristyneet.
Suosittelemme lämpimästi, että
harjoittelet lumiketjujen asennusta
ennen matkalle lähtöä, tasaisella
ja kuivalla maalla.
Käytä yksinomaan autoosi asennetuille
rengastyypeille

sopivia (suunniteltuja)
ketjuja:
Pyydä lumiketjuja koskevia lisätietoja
CITROËN-verkostolta tai valtuutetusta
korjaamosta. Alkuperäinen
rengaskoko Ketjun renkaan
maksimikoko
195/65
R15
9
mm
195/70
R15
205/65
R15
215/55
R16
215/50
R17
Vältä ajamista lumettomalla tiellä,
etteivät auton renkaat ja tien pinta
pääse vahingoittumaan. Jos autossasi
on kevytmetallivanteet, tarkista, ettei
mikään ketjun osa tai kiinnitin pääse
koskettamaan vanteeseen.
PIKA-APU
8

180
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016
LAMPUN VAIHTAMINEN
Tyyppi A
Lasilamppu: vedä
varovasti, sillä se on
kiinnitetty paineella.
Tyyppi C
Halogeenilamppu: irrota
kiinnitysjousi. Tyyppi B
Bajonettikantainen
lamppu: paina lamppua
ja kierrä vastapäivään.
Lampputyypit
Autossa on erityyppisiä lamppuja.
Ne irrotetaan seuraavasti:
Tyyppi D
Loistediodi (LED):
huomiovalojen
vaihtamiseksi ota yhteys
CITROËN-verkostoon
tai valtuutettuun
korjaamoon.
Lampun vaihtaminen

181
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016
2. Seisontavalot
Tyyppi A, W5W - 5W
-
Irrota suojus vetämällä kumisesta
kielekkeestä.
-
Poista paineella toimiva
lampunkanta vetämällä liittimestä.
-
Vaihda polttimo.
-
Varmista, että suojus on hyvin ja
tiiviisti paikoilla

an.
Etuvalot
1. Lähivalot / Kaukovalot
Tyyppi C, H4
- 55W
-
Irrota keskimmäinen suojus
vetämällä kumisesta kielekkeestä.
-
Irrota sähköliitin.
-
Irrota kiinnityskieli.
-
Vaihda polttimo ja varmista, että
metallio

sa vastaa lampussa olevia
uria.
-
Aseta kiinnityskieli takaisin
paikalleen.
-
Varmista, että suojus on hyvin ja
tiiviisti paikoilla

an.
Peseminen painepesurilla Avaa konepelti. Laita käsi valoumpion
taakse, jotta voit vaihtaa lampun.
Kun asetat lampun takaisin paikalleen,
tee toimenpiteet päinvastaisessa
järjestyksessä. Tarkista, että konepelti
on kunnolla kiinni.
Halogeenilamput saa vaihtaa
vasta, kun valo on ollut
sammuksissa muutaman
minuutin (palovammariski). Älä koske
sormilla suoraan lamppuun, käytä
nukkaamatonta riepua.
On normaalia, että ajovaloihin tiivistyy
vettä. Kosteus poistuu, kun autoa
käytetään.
Katkaise sytytysvirta tai irrota akku,
kun vaihdat lamput. Odota lampun
vaihdon jälkeen noin kolme minuuttia
ennen akun kytkemistä.
Tarkasta aina vaihdon jälkeen, että
valot toimivat.
Jos peset auton painepesurilla,
älä suuntaa vesisuihkua suoraan
valoihin tai niiden ympäristöön, jotta
suojalakka ja tiivisteet eivät vahingoitu.
PIKA-APU
8
Lampun vaihtaminen

182
Berlingo-2-VP_fi_Chap08_Aide-rapide_ed01-2016

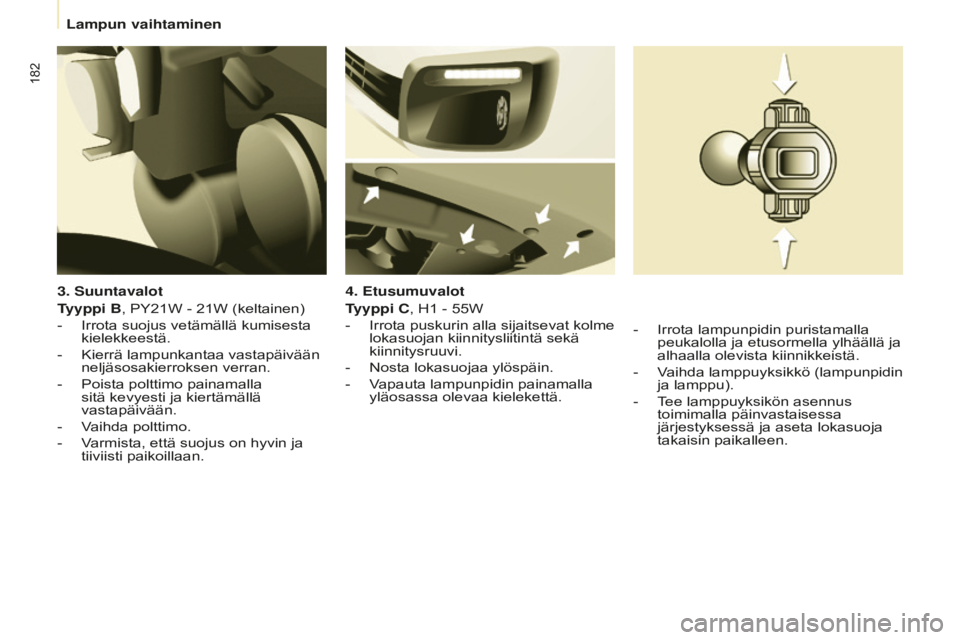

3. Suuntavalot
Tyyppi B, PY21W - 21W (keltainen)
-
Irrota suojus vetämällä kumisesta
kielekkeestä.
-
Kierrä lampunkantaa vastapäivään
neljäsosakierroksen verran.
-
Poista polttimo painamalla
sitä kevyesti ja kiertämällä
vastapäivään.
-
Vaihda polttimo.
-
Varmista, että suojus on hyvin ja
tiiviisti paikoilla

an. 4. Etusumuvalot
Tyyppi C, H1
- 55W
-
Irrota puskurin alla sijaitsevat kolme
lokasuojan kiinnitysliitintä sekä
kiinnitysruuvi.
-
Nosta lokasuojaa ylöspäin.
-
Vapauta lampunpidin painamalla
yläosassa olevaa kielekettä. -
Irrota lampunpidin puristamalla
peukalolla ja etusormella ylhäällä ja
alhaalla olevista kiinnikkeistä.
-
Vaihda

lamppuyksikkö (lampunpidin
ja lamppu).
-
Tee lamppuyksikön asennus
toimimalla päinvastaisessa
järjestyksessä ja aseta lokasuoja
takaisin paikalleen.
Lampun vaihtaminen
