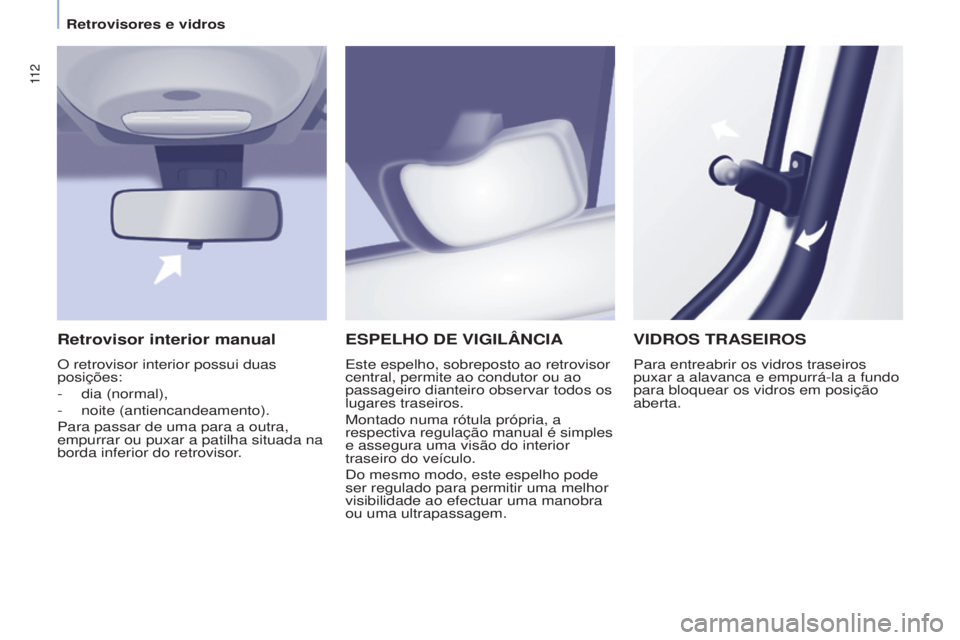

ESPELhO DE VIGILâNCIA
este espelho, sobreposto ao retrovisor
central, permite ao condutor ou ao
passageiro dianteiro observar todos os
lugares traseiros.
Montado numa rótula própria, a
respectiva regulação manual é simples
e assegura uma visão do interior
traseiro do veículo.
do mesmo modo, este espelho pode
ser regulado para permitir uma melhor
visibilid

ade ao efectuar uma manobra
ou uma ultrapassagem.
VIDROS TRASEIROS
Para entreabrir os vidros traseiros
puxar a alavanca e empurrá-la a fundo
para bloquear os vidros em posição
aberta.
Retrovisor interior manual
o retrovisor interior possui duas
posições:
-
dia (normal),
-
noite (antiencandeamento).
Para passar de uma para a outra,
empurrar ou puxar a patilha situada na
borda inferior do retrovisor.
Retrovisores e vidros

11 3
Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015Berlingo-2-VP_pt_Chap04_ergonomie_ed02-2015
ELEVADOR ELÉCTRICO DOS VIDROS
descer totalmente o vidro, voltar a
subi-lo, este subirá por incrementos de
alguns centímetros de cada vez que
premir.
efectuar a operação até que o
vidro seja completamente fechado.
Manter o comando premido durante
pelo menos um segundo após o vidro
fechar

.
durante estas operações, o
antientalamento está inactivo.
Antientalamento
Quando o vidro sobe e encontra um
obstáculo, este pára e volta a descer
parcialmente.
Modo manual
este modo de funcionamento
está disponível consoante o
equipamento; é identificado
por este símbolo no comando
em questão.
Utilização correcta
em caso de entalamento durante a
utilização do elevador dos vidros, deve
inverter o movimento do vidro. Para
isso, prima o respectivo comando.
Quando o condutor accionar os
comandos dos vidros dos passageiros,
o condutor deve certificar-se de que
ninguém impede o correcto fecho dos
vidros.
O condutor deve certificar-se de que
os passageiros utilizam correctamente
os elevadores dos vidros.
tenha atenção às crianças durante a
utilização dos vidros.
após numerosas solicitações
consecutivas de fecho/abertura do
comando do elevador dos vidros
eléctricos, é accionada uma protecção
que apenas autoriza o fecho do vidro.
após o fecho, aguardar cerca de
40 minutos, após os quais o comando
fica novamente operacional.
1.

lado do condutor
2.


l
ado do passageiro
Reinicialização
após desligar a bateria, ou em caso
de falha, deve reinicializar a função
antientalamento.
as funções eléctricas dos elevadores
dos vidros são neutralizadas:
-
cerca de 45 segundos após a
ignição ser desligada,
-
após a abertura de uma das portas
dianteiras, com a ignição desligada.
dispõe de dois modos de
funcionamento:
Prima o comando ou puxe-o, sem
ultrapassar o ponto de resistência.
o vidro pára quando soltar o comando.
Modo automático
Prima o comando ou puxe-o, para lá
do ponto de resistência.
o vidro abre-se ou fecha-se totalmente
após soltar o comando.
uma nova pressão pára o movimento
do vidro.
eRGoNoMia e CoNFoRto
4
Retrovisores e vidros

11 6
Berlingo-2-VP_pt_Chap05_Securite_ed02-2015
Activação / DesactivaçãoAnomalia de funcionamento
em caso de anomalia de
funcionamento o díodo do botão
acende-se acompanhado por um sinal
sonoro e por uma mensagem no ecrã.
Consulte a rede C
itRoËN ou uma
oficina qualificada.
Utilização correcta
em mau tempo ou tempo de inverno,
certificar-se de que os sensores não
estão cobertos por lama, gelo ou neve.
o sistema será automaticamente
desactivado em caso de atrelagem
de um reboque ou de montagem de
um suporte para bicicletas (veículo
equipado com um reboque ou um
suporte para bicicletas recomendado
pela C
itRoËN).
Pode activar ou desactivar o
sistema premindo este botão.
a activação e a desactivação
do sistema são memorizadas
quando o veículo é parado.Engrenar a marcha à frente
em complemento à ajuda ao
estacionamento traseiro, a ajuda ao
estacionamento dianteiro é accionada
assim que for detectado um obstáculo
na dianteira e a velocidade do veículo
for inferior a 10
km/h.
o som difundido pelo altifalante
(dianteiro ou traseiro) permite
identificar se o obstáculo se
encontra à frente ou atrás.
Parar a ajuda ao
estacionamento
engrenar o ponto morto.
a ajuda ao estacionamento
não pode, em nenhum caso,
substituir nem a vigilância nem a
responsabilidade do condutor
.
ajuda ao estacionamenrto

11 7
Berlingo-2-VP_pt_Chap05_Securite_ed02-2015
CâMARA DE MARChA-ATRÁS
a câmara de marcha-atrás é activada
automaticamente ao engrenar a
marcha-atrás.
a imagem é apresentada no a tablete
táctil.
a função de câmara de marcha-atrás
pode ser completada pela ajuda ao
estacionamento.
a câmara de marcha-atrás não
pode, em caso algum, substituir a
vigilância do condutor. Lavagem de alta pressão
aquando da lavagem do seu
veículo, não direccione a pistola a
uma distância inferior a 30
cm da
óptica da câmara.
a representação visual dos traços
permite auxiliar na manobra.
São representados como um traçado


"no solo" que não permite situar o
veículo relativamente a obstáculos altos
(por exemplo: outros veículos, ...).
É normal verificar-se uma deformação
da imagem.os traços azuis representam a
direcção geral do veículo (o desvio
corresponde à largura do seu veículo
sem os espelhos retrovisores).
o traço vermelho representa a
distância de aproximadamente 30 cm
após o limite do pára-choques traseiro
do seu veículo.
os traços verdes representam as
distâncias de aproximadamente
1
e 2 metros após o limite do pára-
choques traseiro do seu veículo.
as curvas azuis turquesa representam
os raios de viragem máxima.
a abertura da porta da mala fará
com que a visualização deixe de
ser apresentada.
limpe periodicamente a câmara de
marcha-atrás com um pano macio, não
húmido.
ajuda ao estacionamenrto
SeGuRaNça
5

ABS
ABS
11 8
Berlingo-2-VP_pt_Chap05_Securite_ed02-2015
SISTEMA ANTIBLOqUEIO DAS
RODAS (ABS / REF)
os sistemas aBS e ReF (repartidor
electrónico da travagem) aumentam a
estabilid
ade e a maneabilidade do seu
veículo aquando de uma travagem,
especialmente em pisos irregulares ou
escorregadios.
o aBS impede o bloqueio das rodas e
o ReF garante uma gestão integral da
pressão de travagem, roda por roda.
o acendimento desta luz
avisadora, acompanhada
por um sinal sonoro e por
uma mensagem no ecrã,
indica uma avaria do sistema
de
aBS e pode provocar uma perda
de controlo do veículo durante uma
travagem.
o acendimento desta luz
avisadora, juntamente com
a luz avisadora do travão e
de S
t

o
P
, acompanhada por
um sinal sonoro e por uma
mensagem no ecrã, indica uma avaria
do repartidor electrónico da travagem,
podendo provocar a perda de controlo
do veículo numa travagem.
SISTEMA DE ASSISTêNCIA à
TRAV

AGEM
DE EMERGêNCIA (AFU)
este sistema permite, em caso de
emergência, atingir mais rapidamente
a pressão ideal de travagem;
pressione com força e sem soltar.
activa-se em função da velocidade de
accionamento do pedal dos travões,
o que modifica a resistência do pedal
dos travões sob o pé.
Para prolongar o sistema de
assistência à travagem de emergência:
mantenha o pé no pedal do travão.
Utilização correcta
o dispositivo de antibloqueio intervém
automaticamente quando existe o
risco de bloqueio das rodas, mas não
permite uma travagem mais curta.
em piso muito escorregadio (gelo, óleo,


etc.) o
aBS é susceptível de aumentar


as distâncias de travagem.
em caso de


travagem de emergência, não hesite
em pressionar com força o pedal do
travão, sem nunca diminuir a pressão,
mesmo em piso escorregadio, podendo
continuar a manobrar o veículo para
evitar um obstáculo.
o funcionamento normal do sistema aBS pode manifestar-se por ligeiras
vibrações no pedal do travão.
em caso de substituição das rodas
(pneus e jantes), certifique-se de que
estão aprovadas pela C
itRoËN. É obrigatório parar

.
em ambos os casos, consulte a rede
CITROËN ou uma oficina qualificada.
Segurança da condução

11 9
Berlingo-2-VP_pt_Chap05_Securite_ed02-2015
SISTEMA DE ANTIPATINAGEM
DAS RODAS (ASR) E
CONTROLO DINâMICO DE
ESTABILIDADE (ESC)
estes sistemas estão associados e
são complementares do aBS.
o aSR é um dispositivo muito útil
para manter uma motricidade ideal e
evitar as perdas de controlo do veículo
aquando da aceleração.
o sistema optimiza a motricidade,
para evitar a patinagem das rodas,
agindo nos travões das rodas motrizes
e sobre o motor

. Permite também
melhorar a estabilidade direccional do
veículo na aceleração.
Com o
eSC, mantenha a trajectória
sem tentar contrabrecar

.
em caso de desvio entre a trajectória
seguida pelo veículo e a desejada
pelo condutor

, o sistema
eSC age
automaticamente sobre o travão de
uma ou de várias rodas e no motor
para colocar o veículo na trajectória
desejada.
Neutralização
em condições excepcionais (arranque
do veículo atolado, imobilizado na
neve, solo inconsistente…), pode ser
conveniente neutralizar os sistemas
aSR e eSC para deixar patinar as
rodas e voltar a encontrar a aderência.
Anomalia de funcionamento
Utilização correcta
os sistemas aSR/eSC aumentam a
segurança em condução normal mas
não devem incitar o condutor a correr
riscos suplementares ou a circular a
altas velocidades.
o funcionamento destes sistemas
é assegurado na medida em que
forem respeitadas as preconizações
do construtor relativas às rodas
(pneus e jantes), aos componentes
de travagem, aos componentes
electrónicos assim como aos
procedimentos de montagem e de
intervenção.
Após uma colisão, solicite a verificação
destes sistemas pela rede C
itRoËN
ou por uma oficina qualificada.
Funcionamento
a luz avisadora pisca quando
o aSR ou o eSC é solicitado.
Accionam-se novamente:
-
automaticamente a partir dos
50 km/h, Se ocorrer uma avaria nos
sistemas, o indicador e o
díodo luminoso acendem-se
acompanhado por um sinal
sonoro e por uma mensagem
no ecrã.
-
Prima ou rode o botão
para a posição eSC oFF
(consoante a versão).
-


a
luz avisadora de díodo luminoso
acende-se: os sistemas aSR e eSC são desactivados.
-
manualmente através de
uma nova pressão ou
rotação do botão para
essa posição (consoante
a versão). Consulte a rede C
itRoËN ou uma
oficina qualificada para verificação do
sistema.
a luz avisadora pode igualmente
acender-se se os pneus estiverem
com pressão insuficiente. Verifique a
pressão de cada pneu.
Segurança da condução
SeGuRaNça
5

121
Berlingo-2-VP_pt_Chap05_Securite_ed02-2015
São-lhe propostos diferentes modos:
Normal (ESC)
ESC OFFNeve
este modo permite uma
melhor adaptação às
condições de aderência
encontradas para cada
uma das rodas dianteiras
aquando do arranque.
em fase de progressão, o sistema
optimiza a patinagem para garantir a
melhor aceleração possível em função
da aderência disponível.
Todo o terreno
(lama, erva húmida, ...)
este modo autoriza, aquando
do arranque, bastante
patinagem na roda com
menos aderência para
favorecer a evacuação da
lama e recuperar o "grip".
Paralelamente, a roda com mais
aderência é gerida de modo a
atravessar o maior binário possível.
em fase de progressão, o sistema
optimiza a patinagem para responder

,
da melhor forma possível, às
solicitações do condutor.
Areia
este modo autoriza pouca
patinagem nas duas rodas
motrizes em simultâneo para
fazer avançar o veículo e
limitar os riscos de entrada
de areia.
Na areia, não utilize os outros modos,
pois pode atolar o veículo.este modo encontra-se
calibrado para um nível de
patinagem fraco, com base
em diferentes níveis de
aderência que se costumam
encontrar na estrada.
de cada vez que desligar a ignição,
o sistema regressa para o modo eSC
automaticamente.
este modo adapta-se apenas
a condições particulares
verificadas aquando
do arranque ou a baixa
velocidade.
acima dos 50 km/h, o sistema
regressa ao modo eSC
automaticamente.
Segurança da condução
SeGuRaNça
5

122
Berlingo-2-VP_pt_Chap05_Securite_ed02-2015
ACTIVE CITy BRAKE
active City Brake é uma função de
ajuda à condução que tem como
objectivo evitar a colisão frontal ou

reduzir a velocidade de impacto em
caso de não intervenção ou intervenção
demasiado fraca (pressão demasiado
fraca no pedal de travão) do condutor.
este sistema foi concebido
para melhorar a segurança da
condução.
É da responsabilid

ade do condutor
controlar permanentemente o estado
da circulação, avaliar a distância e a
velocidade relativa dos outros veículos.
active City Brake não pode, em caso
algum, substituir a vigilância do condutor.
Nunca observe o sensor laser
com um instrumento óptico (lupa,
microscópio...) a uma distância
inferior a 10
centímetros: risco de
lesões oculares.
Princípio
através de um sensor laser situado
na parte superior do pára-brisas, este
sistema detecta um veículo no mesmo
sentido de circulação ou que se
encontra parado em frente ao veículo.
em caso de necessidade, a
travagem do veículo é accionada
automaticamente para ecvitar a colisão
com o veículo que o antecede.
a travagem automática é mais
tardia que a que poderia efectuar
o condutor, para intervir apenas
em caso de forte risco de colisão.
Condições de activação:
active City Brake funciona se
estiverem reunidas as seguintes
condições:
●
ignição ligada,
●
veículo em marcha à frente,
●
velocidade compreendida entre
cerca de 5 e 30 km/h,
●
os sistemas de assistência à
travagem (aBS, ReF

,
aFu) não
estão avariados,
●
os sistemas de controlo da
trajectória (aSR, CdS) não estão
nem neutralizados, nem avariados.
●
o veículo não se encontra numa
curva fechada,
●
o sistema não foi accionado nos
últimos dez segundos.
Segurança da condução
