Page 265 of 304

Sostituzione
Lampadina 55 Watt, H7.1.Aprire il cofano motore, vedi pagina 252.2.Ruotare la copertura in senso antiorario e
toglierla.3.Togliere il supporto lampadine.4.Estrarre la lampadina.5.Per inserire la nuova lampadina e rimontare
la copertura seguire la procedura inversa.
Fari LED
Con i fari LED tutte le luci anteriori e gli indica‐
tori di direzione laterali sfruttano la tecnologia
LED.
In caso di guasto dei LED, è possibile prose‐
guire la marcia con attenzione ricorrendo ai
fendinebbia. Rispettare le norme di legge spe‐
cifiche del Paese.
In caso di guasto, rivolgersi al Service Partner
del produttore o a un altro Service Partner qua‐
lificato o a un'officina specializzata.
Indicatori di direzione
Avvertenza
Rispettare le avvertenze generali, vedi pa‐
gina 263.
Sostituzione
Lampadina 21 watt, PY 21W.
1.Aprire il cofano motore, vedi pagina 2522.Ruotare la copertura in senso antiorario e
toglierla con cautela.La lampadina è fissata alla copertura.3.Ruotare la lampadina in senso orario per
toglierla.4.Per inserire la nuova lampadina e rimontare
la copertura seguire la procedura inversa.
Indicatore di direzione nello
specchietto retrovisore esterno
Gli indicatori di direzione negli specchietti re‐
trovisori esterni sono realizzati con tecnologia
LED. In caso di guasto, rivolgersi al Service
Partner del produttore o a un altro Service
Partner qualificato o a un'officina specializzata.
Fendinebbia Avvertenza
Rispettare le avvertenze generali, vedi pa‐
gina 263.
Seite 265Sostituzione di componentiMobilità265
Online Edition for Part no. 01 40 2 966 027 - X/15
Page 266 of 304

Sostituzione
Lampadina 35 Watt, H8.1.Far scorrere il cacciavite, disponibile tra gli
attrezzi in dotazione, sul fermaglio, frec‐
cia 1.2.Ruotare il cacciavite di 90°, freccia 2.3.Togliere i fendinebbia tirandoli in avanti.4.Scollegare il connettore.5.Ruotare e togliere il supporto lampadine.6.Estrarre la lampadina e sostituirla.7.Per inserire il fendinebbia seguire la proce‐
dura inversa. Fare attenzione ai pattini di
guida.Fendinebbia LED
I fendinebbia sono realizzati con tecnica LED.
In caso di guasto, rivolgersi al Service Partner
del produttore o a un altro Service Partner qua‐
lificato o a un'officina specializzata.
Dynamic Light Spot
Come luci vengono usati dei LED. In caso di
guasto, rivolgersi al Service Partner del produt‐
tore o a un altro Service Partner qualificato o a
un'officina specializzata.
Luci posteriori, sostituzione
lampadine
Luci posteriori a LED
Le luci posteriori sono realizzate con tecnolo‐
gia LED. In caso di guasto, rivolgersi al Service
Partner del produttore o a un altro Service
Partner qualificato o a un'officina specializzata.
Sostituzione ruota
Avvertenze In presenza di pneumatici runflat o in caso di
utilizzo di sigillanti, non è necessario sostituire
immediatamente la ruota in caso di perdita di
pressione in un pneumatico danneggiato.
Gli attrezzi per la sostituzione della ruota sono
disponibili come accessori presso un Service
Partner del produttore o un altro Service Part‐
ner qualificato o un'officina specializzata.Seite 266MobilitàSostituzione di componenti266
Online Edition for Part no. 01 40 2 966 027 - X/15

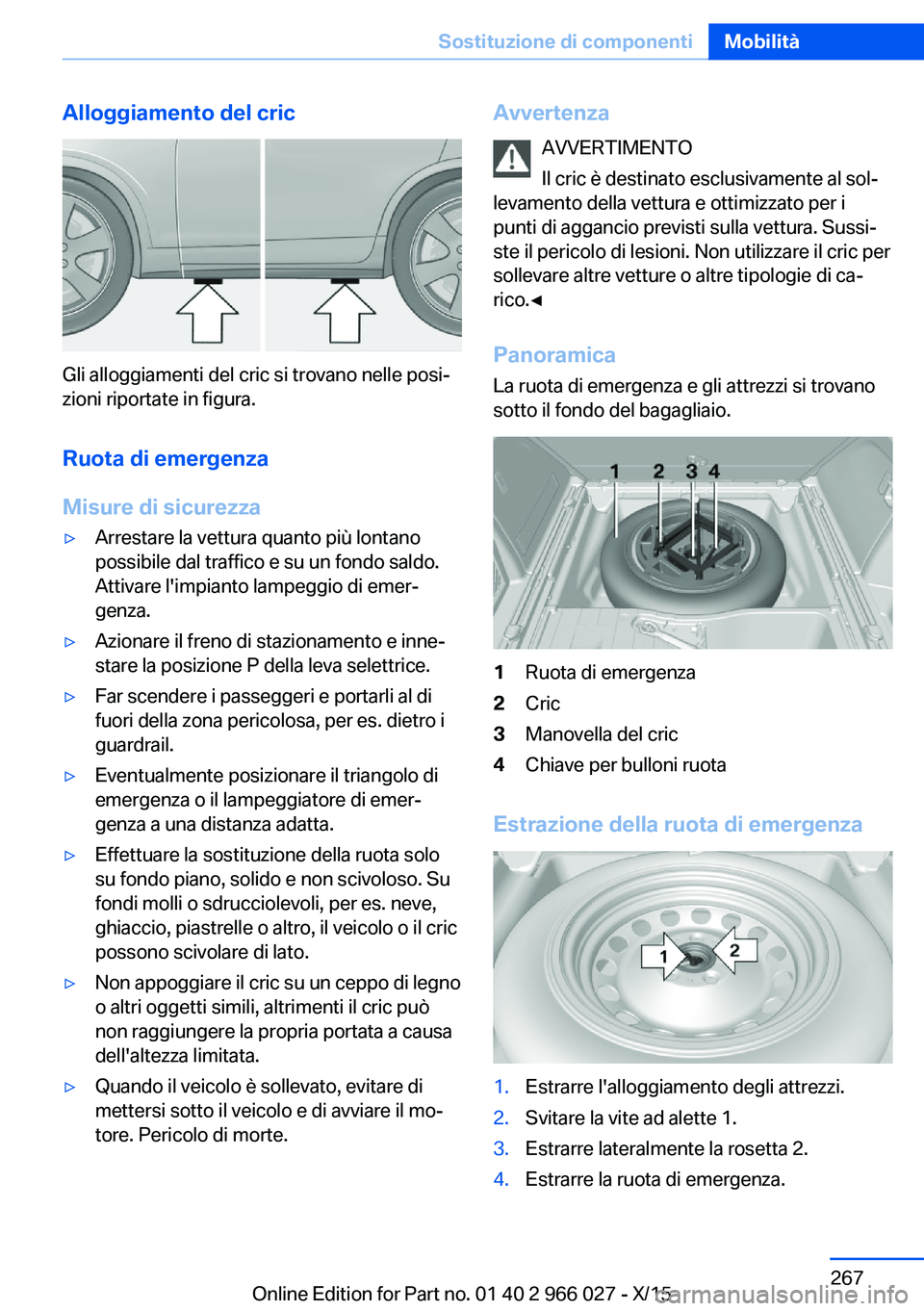

Page 267 of 304

Alloggiamento del cric
Gli alloggiamenti del cric si trovano nelle posi‐
zioni riportate in figura.
Ruota di emergenza
Misure di sicurezza
▷Arrestare la vettura quanto più lontano
possibile dal traffico e su un fondo saldo.
Attivare l'impianto lampeggio di emer‐
genza.▷Azionare il freno di stazionamento e inne‐
stare la posizione P della leva selettrice.▷Far scendere i passeggeri e portarli al di
fuori della zona pericolosa, per es. dietro i
guardrail.▷Eventualmente posizionare il triangolo di
emergenza o il lampeggiatore di emer‐
genza a una distanza adatta.▷Effettuare la sostituzione della ruota solo
su fondo piano, solido e non scivoloso. Su
fondi molli o sdrucciolevoli, per es. neve,
ghiaccio, piastrelle o altro, il veicolo o il cric
possono scivolare di lato.▷Non appoggiare il cric su un ceppo di legno
o altri oggetti simili, altrimenti il cric può
non raggiungere la propria portata a causa
dell'altezza limitata.▷Quando il veicolo è sollevato, evitare di
mettersi sotto il veicolo e di avviare il mo‐
tore. Pericolo di morte.Avvertenza
AVVERTIMENTO
Il cric è destinato esclusivamente al sol‐
levamento della vettura e ottimizzato per i
punti di aggancio previsti sulla vettura. Sussi‐
ste il pericolo di lesioni. Non utilizzare il cric per
sollevare altre vetture o altre tipologie di ca‐
rico.◀
Panoramica La ruota di emergenza e gli attrezzi si trovano
sotto il fondo del bagagliaio.1Ruota di emergenza2Cric3Manovella del cric4Chiave per bulloni ruota
Estrazione della ruota di emergenza
1.Estrarre l'alloggiamento degli attrezzi.2.Svitare la vite ad alette 1.3.Estrarre lateralmente la rosetta 2.4.Estrarre la ruota di emergenza.Seite 267Sostituzione di componentiMobilità267
Online Edition for Part no. 01 40 2 966 027 - X/15

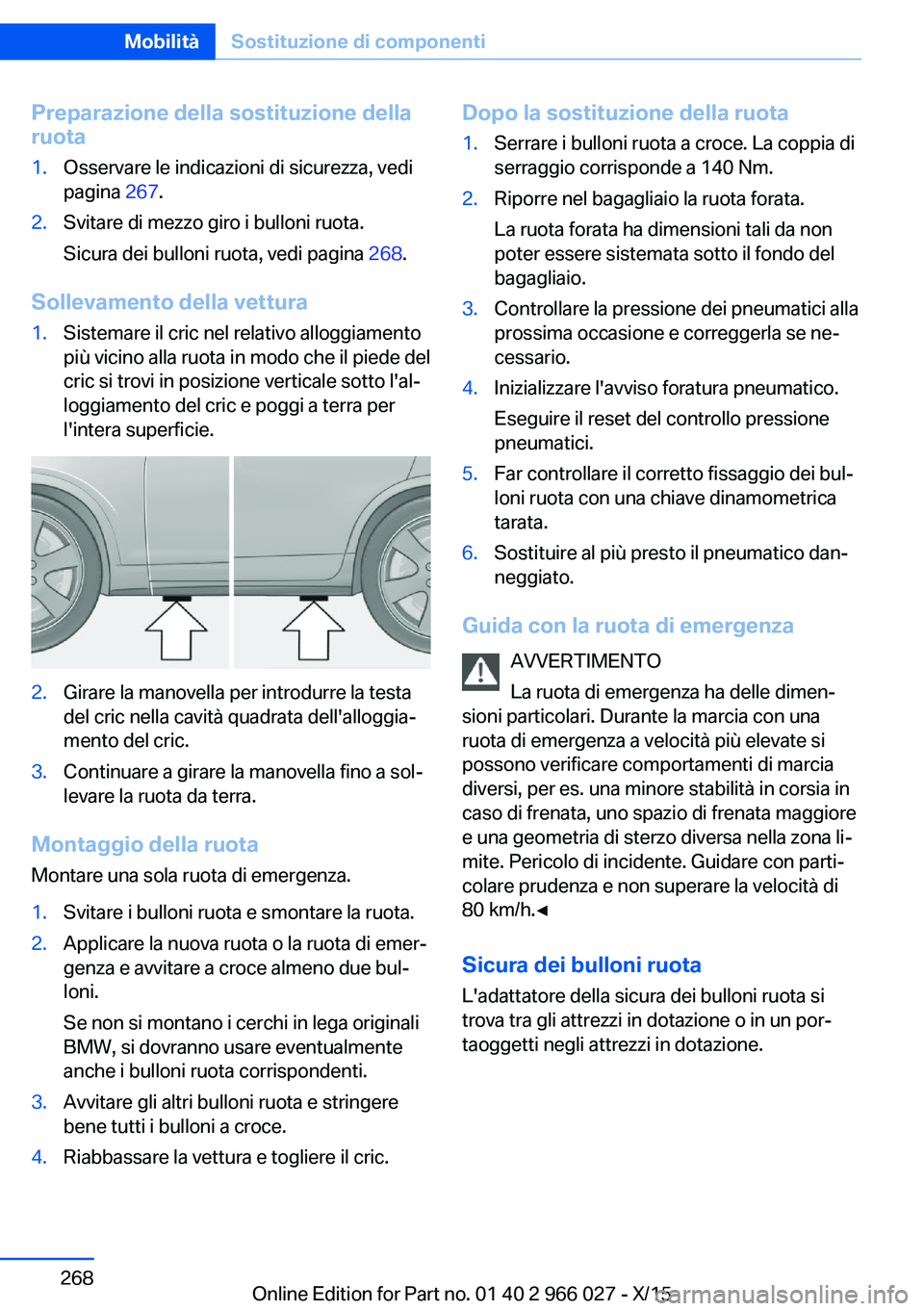

Page 268 of 304

Preparazione della sostituzione della
ruota1.Osservare le indicazioni di sicurezza, vedi
pagina 267.2.Svitare di mezzo giro i bulloni ruota.
Sicura dei bulloni ruota, vedi pagina 268.
Sollevamento della vettura
1.Sistemare il cric nel relativo alloggiamento
più vicino alla ruota in modo che il piede del
cric si trovi in posizione verticale sotto l'al‐
loggiamento del cric e poggi a terra per
l'intera superficie.2.Girare la manovella per introdurre la testa
del cric nella cavità quadrata dell'alloggia‐
mento del cric.3.Continuare a girare la manovella fino a sol‐
levare la ruota da terra.
Montaggio della ruota
Montare una sola ruota di emergenza.
1.Svitare i bulloni ruota e smontare la ruota.2.Applicare la nuova ruota o la ruota di emer‐
genza e avvitare a croce almeno due bul‐
loni.
Se non si montano i cerchi in lega originali
BMW, si dovranno usare eventualmente
anche i bulloni ruota corrispondenti.3.Avvitare gli altri bulloni ruota e stringere
bene tutti i bulloni a croce.4.Riabbassare la vettura e togliere il cric.Dopo la sostituzione della ruota1.Serrare i bulloni ruota a croce. La coppia di
serraggio corrisponde a 140 Nm.2.Riporre nel bagagliaio la ruota forata.
La ruota forata ha dimensioni tali da non
poter essere sistemata sotto il fondo del
bagagliaio.3.Controllare la pressione dei pneumatici alla
prossima occasione e correggerla se ne‐
cessario.4.Inizializzare l'avviso foratura pneumatico.
Eseguire il reset del controllo pressione
pneumatici.5.Far controllare il corretto fissaggio dei bul‐
loni ruota con una chiave dinamometrica
tarata.6.Sostituire al più presto il pneumatico dan‐
neggiato.
Guida con la ruota di emergenza
AVVERTIMENTO
La ruota di emergenza ha delle dimen‐
sioni particolari. Durante la marcia con una
ruota di emergenza a velocità più elevate si
possono verificare comportamenti di marcia
diversi, per es. una minore stabilità in corsia in
caso di frenata, uno spazio di frenata maggiore
e una geometria di sterzo diversa nella zona li‐
mite. Pericolo di incidente. Guidare con parti‐
colare prudenza e non superare la velocità di
80 km/h.◀
Sicura dei bulloni ruota L'adattatore della sicura dei bulloni ruota si
trova tra gli attrezzi in dotazione o in un por‐
taoggetti negli attrezzi in dotazione.
Seite 268MobilitàSostituzione di componenti268
Online Edition for Part no. 01 40 2 966 027 - X/15

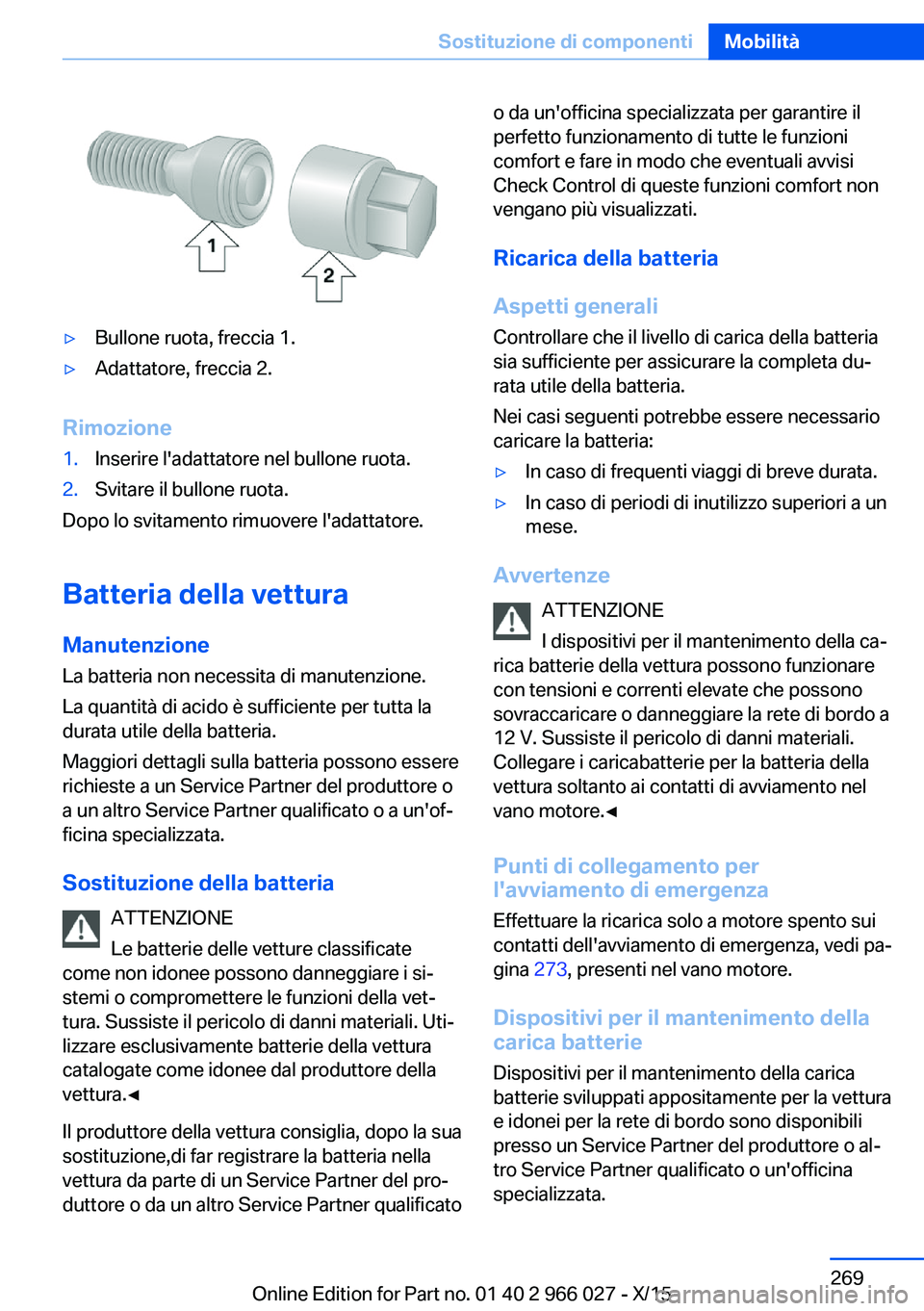

Page 269 of 304

▷Bullone ruota, freccia 1.▷Adattatore, freccia 2.
Rimozione
1.Inserire l'adattatore nel bullone ruota.2.Svitare il bullone ruota.
Dopo lo svitamento rimuovere l'adattatore.
Batteria della vettura
Manutenzione La batteria non necessita di manutenzione.
La quantità di acido è sufficiente per tutta la
durata utile della batteria.
Maggiori dettagli sulla batteria possono essere
richieste a un Service Partner del produttore o
a un altro Service Partner qualificato o a un'of‐
ficina specializzata.
Sostituzione della batteria ATTENZIONE
Le batterie delle vetture classificate
come non idonee possono danneggiare i si‐
stemi o compromettere le funzioni della vet‐
tura. Sussiste il pericolo di danni materiali. Uti‐
lizzare esclusivamente batterie della vettura
catalogate come idonee dal produttore della
vettura.◀
Il produttore della vettura consiglia, dopo la sua
sostituzione,di far registrare la batteria nella
vettura da parte di un Service Partner del pro‐
duttore o da un altro Service Partner qualificato
o da un'officina specializzata per garantire il
perfetto funzionamento di tutte le funzioni
comfort e fare in modo che eventuali avvisi
Check Control di queste funzioni comfort non
vengano più visualizzati.
Ricarica della batteria
Aspetti generali Controllare che il livello di carica della batteria
sia sufficiente per assicurare la completa du‐
rata utile della batteria.
Nei casi seguenti potrebbe essere necessario
caricare la batteria:▷In caso di frequenti viaggi di breve durata.▷In caso di periodi di inutilizzo superiori a un
mese.
Avvertenze
ATTENZIONE
I dispositivi per il mantenimento della ca‐
rica batterie della vettura possono funzionare
con tensioni e correnti elevate che possono
sovraccaricare o danneggiare la rete di bordo a
12 V. Sussiste il pericolo di danni materiali.
Collegare i caricabatterie per la batteria della
vettura soltanto ai contatti di avviamento nel
vano motore.◀
Punti di collegamento per
l'avviamento di emergenza
Effettuare la ricarica solo a motore spento sui
contatti dell'avviamento di emergenza, vedi pa‐
gina 273, presenti nel vano motore.
Dispositivi per il mantenimento della carica batterie
Dispositivi per il mantenimento della carica batterie sviluppati appositamente per la vettura
e idonei per la rete di bordo sono disponibili
presso un Service Partner del produttore o al‐
tro Service Partner qualificato o un'officina
specializzata.
Seite 269Sostituzione di componentiMobilità269
Online Edition for Part no. 01 40 2 966 027 - X/15

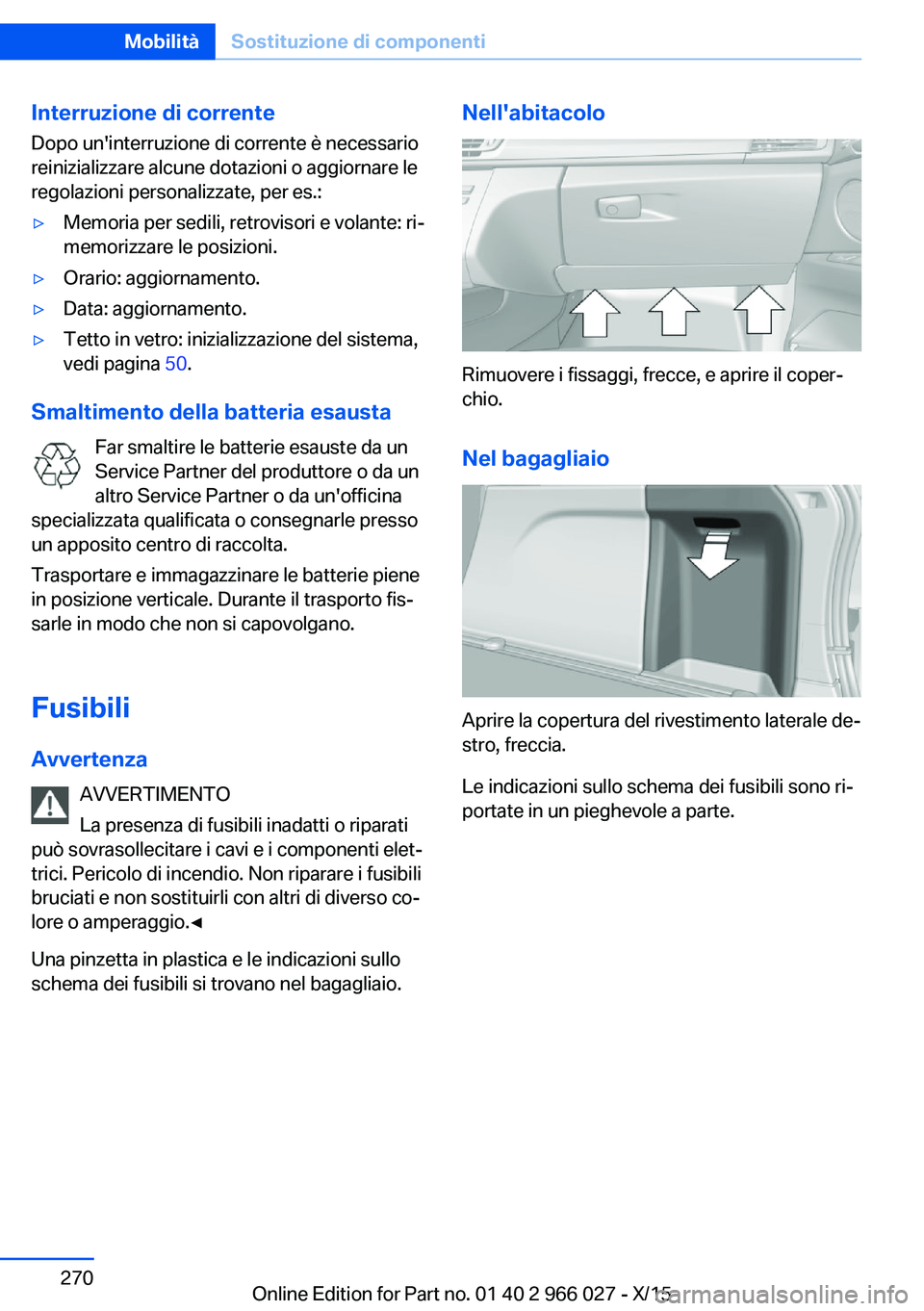

Page 270 of 304

Interruzione di correnteDopo un'interruzione di corrente è necessario
reinizializzare alcune dotazioni o aggiornare le
regolazioni personalizzate, per es.:▷Memoria per sedili, retrovisori e volante: ri‐
memorizzare le posizioni.▷Orario: aggiornamento.▷Data: aggiornamento.▷Tetto in vetro: inizializzazione del sistema,
vedi pagina 50.
Smaltimento della batteria esausta
Far smaltire le batterie esauste da un
Service Partner del produttore o da un altro Service Partner o da un'officina
specializzata qualificata o consegnarle presso
un apposito centro di raccolta.
Trasportare e immagazzinare le batterie piene
in posizione verticale. Durante il trasporto fis‐
sarle in modo che non si capovolgano.
Fusibili
Avvertenza AVVERTIMENTO
La presenza di fusibili inadatti o riparati
può sovrasollecitare i cavi e i componenti elet‐
trici. Pericolo di incendio. Non riparare i fusibili
bruciati e non sostituirli con altri di diverso co‐
lore o amperaggio.◀
Una pinzetta in plastica e le indicazioni sullo
schema dei fusibili si trovano nel bagagliaio.
Nell'abitacolo
Rimuovere i fissaggi, frecce, e aprire il coper‐
chio.
Nel bagagliaio
Aprire la copertura del rivestimento laterale de‐
stro, freccia.
Le indicazioni sullo schema dei fusibili sono ri‐
portate in un pieghevole a parte.
Seite 270MobilitàSostituzione di componenti270
Online Edition for Part no. 01 40 2 966 027 - X/15

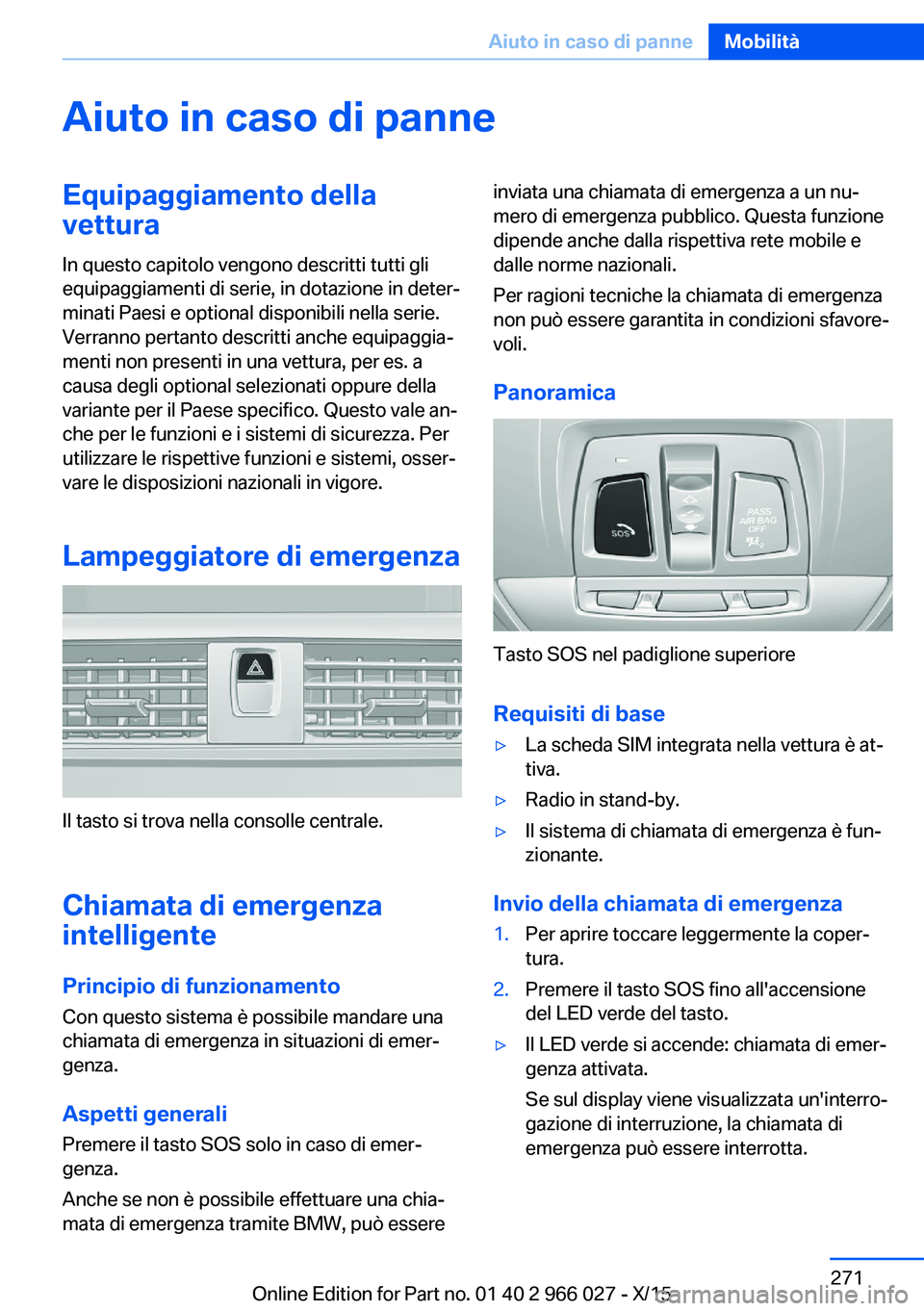

Page 271 of 304

Aiuto in caso di panneEquipaggiamento della
vettura
In questo capitolo vengono descritti tutti gli
equipaggiamenti di serie, in dotazione in deter‐
minati Paesi e optional disponibili nella serie.
Verranno pertanto descritti anche equipaggia‐
menti non presenti in una vettura, per es. a
causa degli optional selezionati oppure della
variante per il Paese specifico. Questo vale an‐
che per le funzioni e i sistemi di sicurezza. Per
utilizzare le rispettive funzioni e sistemi, osser‐
vare le disposizioni nazionali in vigore.
Lampeggiatore di emergenza
Il tasto si trova nella consolle centrale.
Chiamata di emergenza
intelligente
Principio di funzionamento
Con questo sistema è possibile mandare una
chiamata di emergenza in situazioni di emer‐ genza.
Aspetti generali Premere il tasto SOS solo in caso di emer‐
genza.
Anche se non è possibile effettuare una chia‐
mata di emergenza tramite BMW, può essere
inviata una chiamata di emergenza a un nu‐
mero di emergenza pubblico. Questa funzione
dipende anche dalla rispettiva rete mobile e
dalle norme nazionali.
Per ragioni tecniche la chiamata di emergenza
non può essere garantita in condizioni sfavore‐
voli.
Panoramica
Tasto SOS nel padiglione superiore
Requisiti di base
▷La scheda SIM integrata nella vettura è at‐
tiva.▷Radio in stand-by.▷Il sistema di chiamata di emergenza è fun‐
zionante.
Invio della chiamata di emergenza
1.Per aprire toccare leggermente la coper‐
tura.2.Premere il tasto SOS fino all'accensione
del LED verde del tasto.▷Il LED verde si accende: chiamata di emer‐
genza attivata.
Se sul display viene visualizzata un'interro‐
gazione di interruzione, la chiamata di
emergenza può essere interrotta.Seite 271Aiuto in caso di panneMobilità271
Online Edition for Part no. 01 40 2 966 027 - X/15
Page 272 of 304

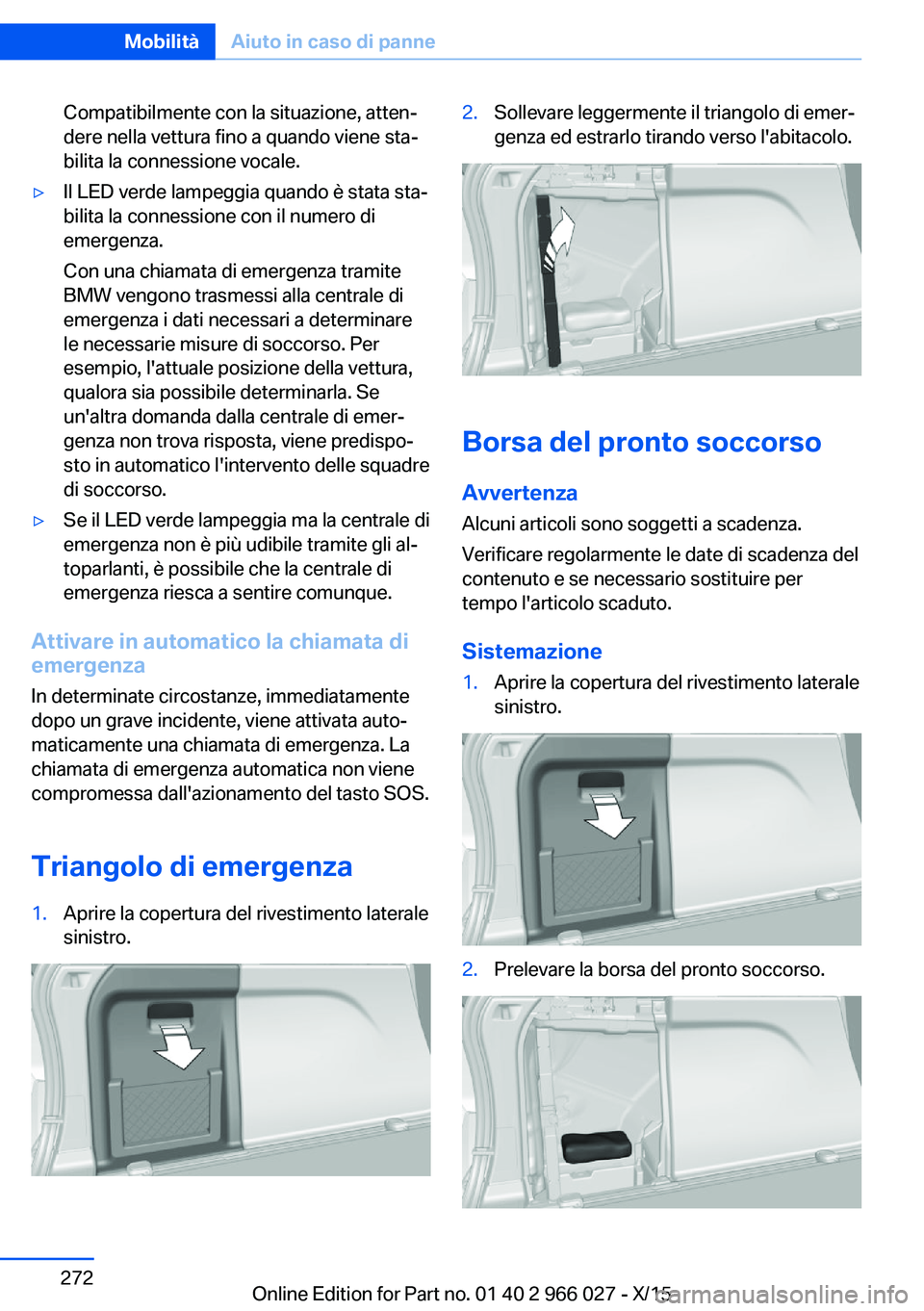

Compatibilmente con la situazione, atten‐
dere nella vettura fino a quando viene sta‐
bilita la connessione vocale.▷Il LED verde lampeggia quando è stata sta‐
bilita la connessione con il numero di
emergenza.
Con una chiamata di emergenza tramite
BMW vengono trasmessi alla centrale di
emergenza i dati necessari a determinare
le necessarie misure di soccorso. Per
esempio, l'attuale posizione della vettura,
qualora sia possibile determinarla. Se
un'altra domanda dalla centrale di emer‐
genza non trova risposta, viene predispo‐
sto in automatico l'intervento delle squadre
di soccorso.▷Se il LED verde lampeggia ma la centrale di
emergenza non è più udibile tramite gli al‐
toparlanti, è possibile che la centrale di
emergenza riesca a sentire comunque.
Attivare in automatico la chiamata di
emergenza
In determinate circostanze, immediatamente
dopo un grave incidente, viene attivata auto‐
maticamente una chiamata di emergenza. La
chiamata di emergenza automatica non viene
compromessa dall'azionamento del tasto SOS.
Triangolo di emergenza
1.Aprire la copertura del rivestimento laterale
sinistro.2.Sollevare leggermente il triangolo di emer‐
genza ed estrarlo tirando verso l'abitacolo.
Borsa del pronto soccorso
Avvertenza Alcuni articoli sono soggetti a scadenza.
Verificare regolarmente le date di scadenza del
contenuto e se necessario sostituire per tempo l'articolo scaduto.
Sistemazione
1.Aprire la copertura del rivestimento laterale
sinistro.2.Prelevare la borsa del pronto soccorso.Seite 272MobilitàAiuto in caso di panne272
Online Edition for Part no. 01 40 2 966 027 - X/15
