2016 BMW X5 Libretti Di Uso E manutenzione (in Italian)

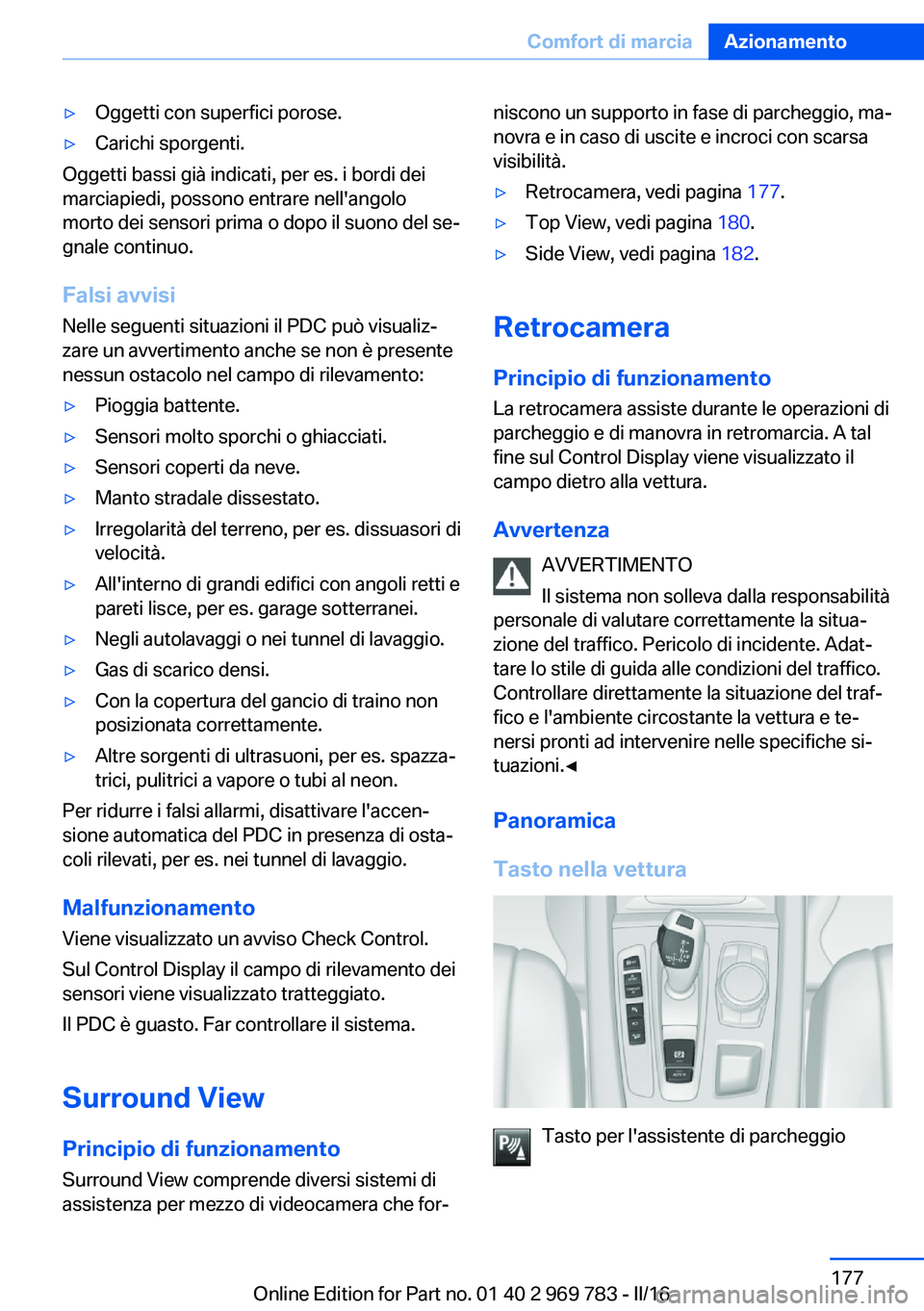

▷Oggetti con superfici porose.▷Carichi sporgenti.
Oggetti bassi già indicati, per es. i bordi dei
marciapiedi, possono entrare nell'angolo
morto dei sensori prima o dopo il suono del se‐
gnale continuo.
Falsi avvisi Nelle seguenti situazioni il PDC può visualiz‐
zare un avvertimento anche se non è presente
nessun ostacolo nel campo di rilevamento:
▷Pioggia battente.▷Sensori molto sporchi o ghiacciati.▷Sensori coperti da neve.▷Manto stradale dissestato.▷Irregolarità del terreno, per es. dissuasori di
velocità.▷All'interno di grandi edifici con angoli retti e
pareti lisce, per es. garage sotterranei.▷Negli autolavaggi o nei tunnel di lavaggio.▷Gas di scarico densi.▷Con la copertura del gancio di traino non
posizionata correttamente.▷Altre sorgenti di ultrasuoni, per es. spazza‐
trici, pulitrici a vapore o tubi al neon.
Per ridurre i falsi allarmi, disattivare l'accen‐
sione automatica del PDC in presenza di osta‐
coli rilevati, per es. nei tunnel di lavaggio.
Malfunzionamento Viene visualizzato un avviso Check Control.
Sul Control Display il campo di rilevamento dei
sensori viene visualizzato tratteggiato.
Il PDC è guasto. Far controllare il sistema.
Surround View
Principio di funzionamento
Surround View comprende diversi sistemi di
assistenza per mezzo di videocamera che for‐
niscono un supporto in fase di parcheggio, ma‐
novra e in caso di uscite e incroci con scarsa
visibilità.▷Retrocamera, vedi pagina 177.▷Top View, vedi pagina 180.▷Side View, vedi pagina 182.
Retrocamera
Principio di funzionamento La retrocamera assiste durante le operazioni di
parcheggio e di manovra in retromarcia. A tal
fine sul Control Display viene visualizzato il
campo dietro alla vettura.
Avvertenza AVVERTIMENTO
Il sistema non solleva dalla responsabilità
personale di valutare correttamente la situa‐
zione del traffico. Pericolo di incidente. Adat‐
tare lo stile di guida alle condizioni del traffico.
Controllare direttamente la situazione del traf‐
fico e l'ambiente circostante la vettura e te‐
nersi pronti ad intervenire nelle specifiche si‐
tuazioni.◀
Panoramica
Tasto nella vettura
Tasto per l'assistente di parcheggio
Seite 177Comfort di marciaAzionamento177
Online Edition for Part no. 01 40 2 969 783 - II/16

Telecamera
L'obiettivo della telecamera si trova nella mo‐
danatura della maniglia del cofano posteriore.
La sporcizia può pregiudicare la qualità delle
immagini.
Pulire l'obiettivo della telecamera, vedi pa‐
gina 290.
Attivazione/disattivazione Inserimento automatico
A motore acceso inserire la posizione R della
leva selettrice.
Disinserimento automatico durante lamarcia avanti
Il sistema si disinserisce quando viene supe‐
rato un percorso specifico oppure una deter‐
minata velocità.
All'occorrenza, riattivare il sistema.
Inserimento/disinserimento manuale Premere il tasto per l'assistente di par‐
cheggio.
▷ON: il LED si accende.▷OFF: il LED si spegne.
Il PDC viene visualizzato sul Control Display.
Se nel momento della pressione del tasto per
l'assistente di parcheggio è inserita la retro‐
marcia, viene visualizzata l'immagine della re‐
trocamera.
Cambio visualizzazione tramite iDrive
Con PDC attivato o con Top View inserito:
« Telecamera posteriore »
Viene visualizzata l'immagine della retroca‐
mera.
Visualizzazione sul Control Display
Requisiti per il funzionamento
▷La retrocamera è attivata.▷Il cofano posteriore è del tutto chiuso.▷Mantenere libero il campo di rilevamento
dei sensori. I carichi sporgenti o i sistemi di
traino e i rimorchi non collegati a una presa
per rimorchio possono provocare malfun‐
zionamenti.
Attivazione funzioni di assistenza
Possono essere attive contemporaneamente
più funzioni di assistenza.
La funzione zoom per la marcia con rimorchio
può essere attivata solo separatamente.
▷Linee ausiliarie di parcheggio
« Linee di parcheggio »
Vengono visualizzate le linee di demarca‐
zione della corsia e le linee di sterzata.
▷Segnalazione di ostacolo
« Indicazione ostacoli »
Vengono visualizzate segnalazioni tridi‐
mensionali.
▷Gancio di traino
« Zoom gancio di traino »
Viene visualizzato lo zoom sul gancio di
traino.
Seite 178AzionamentoComfort di marcia178
Online Edition for Part no. 01 40 2 969 783 - II/16

Linee di demarcazione della corsia
Le linee di demarcazione delle corsie possono
essere visualizzate nell'immagine della retroca‐
mera.
Le linee di demarcazione della corsia servono a
valutare lo spazio necessario in fase di par‐
cheggio e di manovra su strade in piano.
Le linee di demarcazione della corsia dipen‐
dono dall'angolo di sterzata e vengono adat‐
tate continuamente in base ai movimenti del
volante.
Linee di sterzata
Le linee di sterzata possono essere visualiz‐
zate solo insieme alle linee di demarcazione
delle corsie nell'immagine della retrocamera.
Le linee di sterzata indicano l'andamento del
diametro di sterzata minimo su fondo stradale
in piano.
A partire da un determinato angolo di sterzata
viene visualizzata solo una linea di sterzata.
Segnalazione di ostacolo
Gli ostacoli dietro la vettura vengono rilevati dai
sensori PDC e dalla retrocamera, se presente.
Le segnalazioni di ostacolo possono essere vi‐
sualizzate nell'immagine della retrocamera.
La classificazione delle segnalazione di osta‐
colo in base al colore corrisponde alle segnala‐
zioni fornite dal PDC.
Zoom sul gancio di traino
Per facilitare l'aggancio di un rimorchio, è pos‐
sibile ingrandire l'immagine dell'area del gan‐
cio di traino.
La distanza del rimorchio dal gancio di traino
può essere stimata con l'aiuto di due sezioni di
cerchio statiche.
Una linea che dipende dall'angolo di sterzata
aiuta a visualizzare il rimorchio insieme al gan‐
cio di traino.
La funzione zoom può essere attivata a teleca‐
mera inserita.
Seite 179Comfort di marciaAzionamento179
Online Edition for Part no. 01 40 2 969 783 - II/16

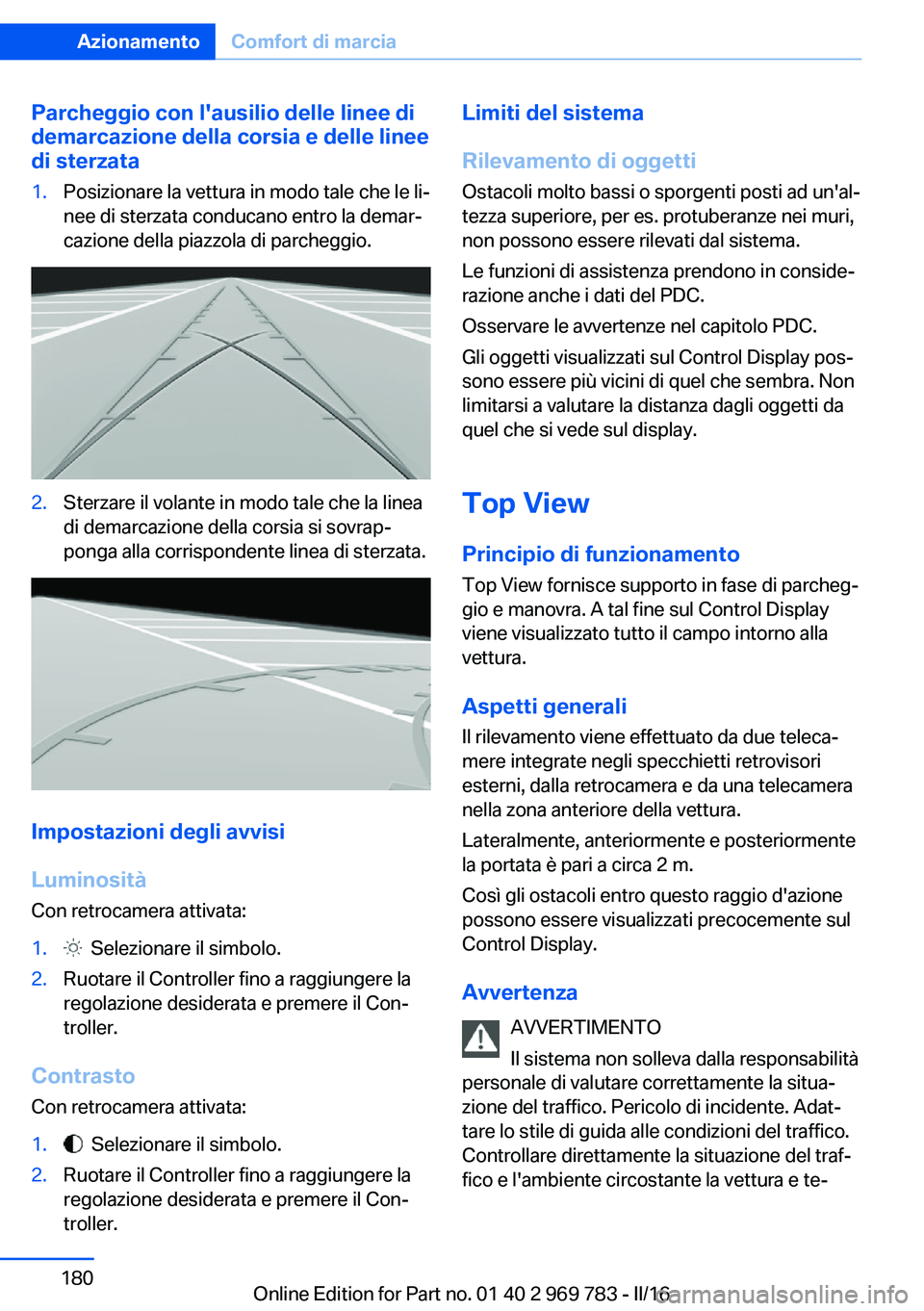

Parcheggio con l'ausilio delle linee di
demarcazione della corsia e delle linee di sterzata1.Posizionare la vettura in modo tale che le li‐
nee di sterzata conducano entro la demar‐
cazione della piazzola di parcheggio.2.Sterzare il volante in modo tale che la linea
di demarcazione della corsia si sovrap‐
ponga alla corrispondente linea di sterzata.
Impostazioni degli avvisi
Luminosità Con retrocamera attivata:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Contrasto
Con retrocamera attivata:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.Limiti del sistema
Rilevamento di oggetti Ostacoli molto bassi o sporgenti posti ad un'al‐
tezza superiore, per es. protuberanze nei muri,
non possono essere rilevati dal sistema.
Le funzioni di assistenza prendono in conside‐
razione anche i dati del PDC.
Osservare le avvertenze nel capitolo PDC.
Gli oggetti visualizzati sul Control Display pos‐ sono essere più vicini di quel che sembra. Nonlimitarsi a valutare la distanza dagli oggetti da
quel che si vede sul display.
Top View
Principio di funzionamento
Top View fornisce supporto in fase di parcheg‐
gio e manovra. A tal fine sul Control Display
viene visualizzato tutto il campo intorno alla
vettura.
Aspetti generali Il rilevamento viene effettuato da due teleca‐
mere integrate negli specchietti retrovisori
esterni, dalla retrocamera e da una telecamera
nella zona anteriore della vettura.
Lateralmente, anteriormente e posteriormente
la portata è pari a circa 2 m.
Così gli ostacoli entro questo raggio d'azione
possono essere visualizzati precocemente sul
Control Display.
Avvertenza AVVERTIMENTO
Il sistema non solleva dalla responsabilità
personale di valutare correttamente la situa‐
zione del traffico. Pericolo di incidente. Adat‐
tare lo stile di guida alle condizioni del traffico.
Controllare direttamente la situazione del traf‐
fico e l'ambiente circostante la vettura e te‐Seite 180AzionamentoComfort di marcia180
Online Edition for Part no. 01 40 2 969 783 - II/16

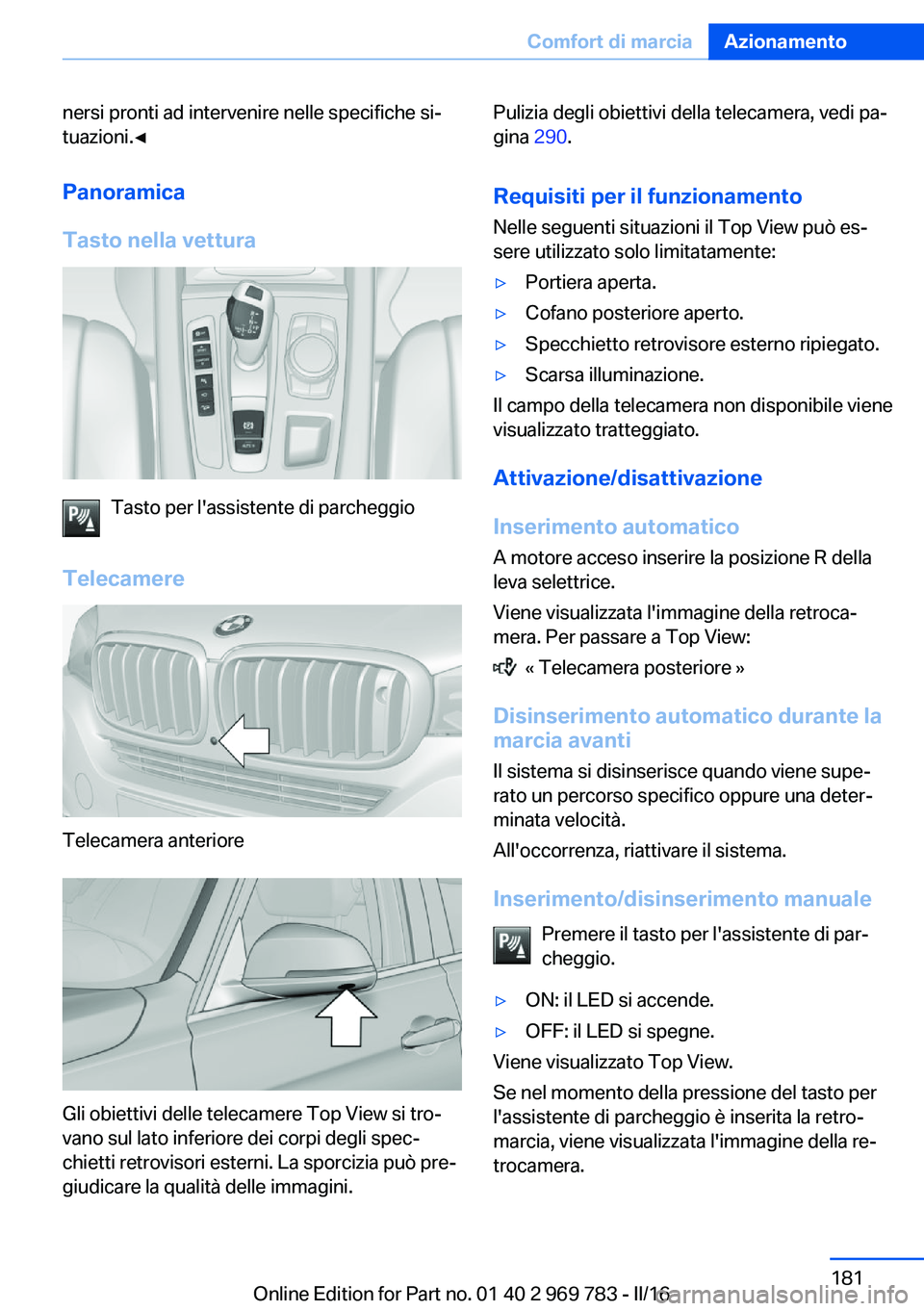

nersi pronti ad intervenire nelle specifiche si‐
tuazioni.◀
Panoramica
Tasto nella vettura
Tasto per l'assistente di parcheggio
Telecamere
Telecamera anteriore
Gli obiettivi delle telecamere Top View si tro‐
vano sul lato inferiore dei corpi degli spec‐
chietti retrovisori esterni. La sporcizia può pre‐
giudicare la qualità delle immagini.
Pulizia degli obiettivi della telecamera, vedi pa‐
gina 290.
Requisiti per il funzionamento Nelle seguenti situazioni il Top View può es‐
sere utilizzato solo limitatamente:▷Portiera aperta.▷Cofano posteriore aperto.▷Specchietto retrovisore esterno ripiegato.▷Scarsa illuminazione.
Il campo della telecamera non disponibile viene
visualizzato tratteggiato.
Attivazione/disattivazione
Inserimento automatico
A motore acceso inserire la posizione R della
leva selettrice.
Viene visualizzata l'immagine della retroca‐
mera. Per passare a Top View:
« Telecamera posteriore »
Disinserimento automatico durante la marcia avanti
Il sistema si disinserisce quando viene supe‐
rato un percorso specifico oppure una deter‐
minata velocità.
All'occorrenza, riattivare il sistema.
Inserimento/disinserimento manuale Premere il tasto per l'assistente di par‐
cheggio.
▷ON: il LED si accende.▷OFF: il LED si spegne.
Viene visualizzato Top View.
Se nel momento della pressione del tasto per
l'assistente di parcheggio è inserita la retro‐
marcia, viene visualizzata l'immagine della re‐
trocamera.
Seite 181Comfort di marciaAzionamento181
Online Edition for Part no. 01 40 2 969 783 - II/16

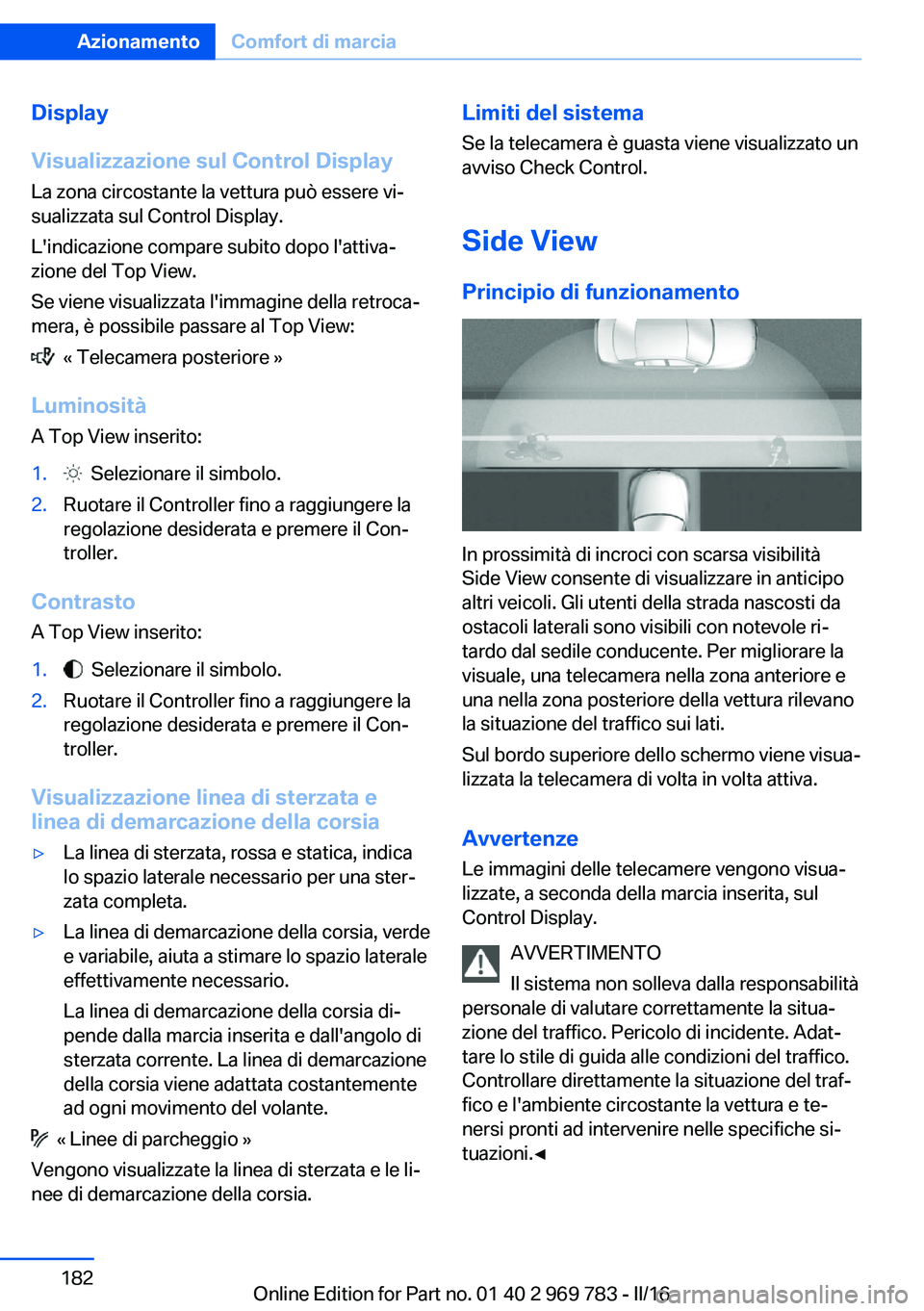

Display
Visualizzazione sul Control Display La zona circostante la vettura può essere vi‐
sualizzata sul Control Display.
L'indicazione compare subito dopo l'attiva‐
zione del Top View.
Se viene visualizzata l'immagine della retroca‐
mera, è possibile passare al Top View:
« Telecamera posteriore »
Luminosità A Top View inserito:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Contrasto
A Top View inserito:
1. Selezionare il simbolo.2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Visualizzazione linea di sterzata e
linea di demarcazione della corsia
▷La linea di sterzata, rossa e statica, indica
lo spazio laterale necessario per una ster‐
zata completa.▷La linea di demarcazione della corsia, verde
e variabile, aiuta a stimare lo spazio laterale
effettivamente necessario.
La linea di demarcazione della corsia di‐
pende dalla marcia inserita e dall'angolo di
sterzata corrente. La linea di demarcazione
della corsia viene adattata costantemente
ad ogni movimento del volante.
« Linee di parcheggio »
Vengono visualizzate la linea di sterzata e le li‐
nee di demarcazione della corsia.
Limiti del sistema
Se la telecamera è guasta viene visualizzato un
avviso Check Control.
Side View Principio di funzionamento
In prossimità di incroci con scarsa visibilità
Side View consente di visualizzare in anticipo
altri veicoli. Gli utenti della strada nascosti da
ostacoli laterali sono visibili con notevole ri‐
tardo dal sedile conducente. Per migliorare la
visuale, una telecamera nella zona anteriore e
una nella zona posteriore della vettura rilevano
la situazione del traffico sui lati.
Sul bordo superiore dello schermo viene visua‐
lizzata la telecamera di volta in volta attiva.
Avvertenze Le immagini delle telecamere vengono visua‐
lizzate, a seconda della marcia inserita, sul
Control Display.
AVVERTIMENTO
Il sistema non solleva dalla responsabilità
personale di valutare correttamente la situa‐
zione del traffico. Pericolo di incidente. Adat‐
tare lo stile di guida alle condizioni del traffico.
Controllare direttamente la situazione del traf‐
fico e l'ambiente circostante la vettura e te‐
nersi pronti ad intervenire nelle specifiche si‐
tuazioni.◀
Seite 182AzionamentoComfort di marcia182
Online Edition for Part no. 01 40 2 969 783 - II/16

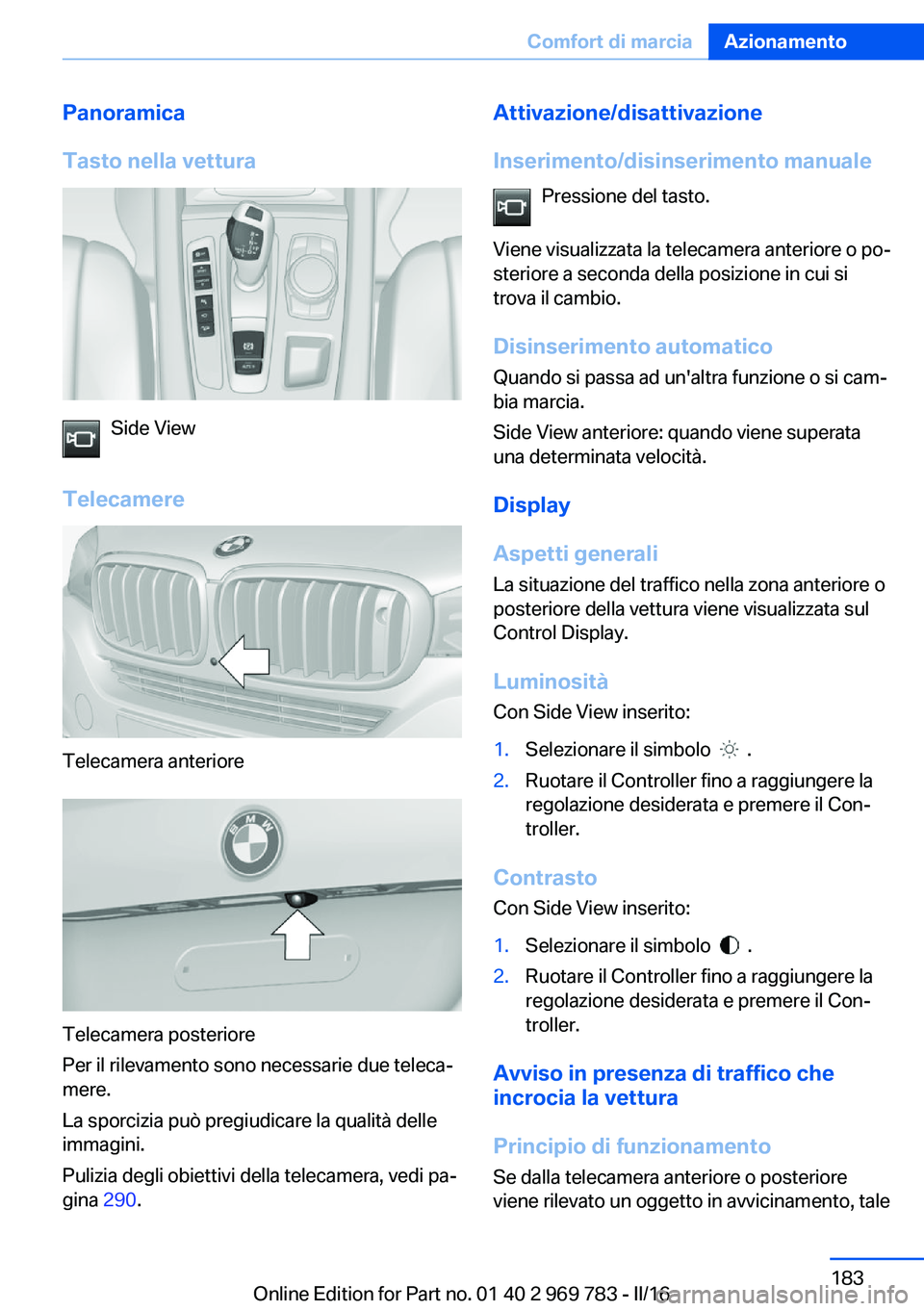

Panoramica
Tasto nella vettura
Side View
Telecamere
Telecamera anteriore
Telecamera posteriore
Per il rilevamento sono necessarie due teleca‐
mere.
La sporcizia può pregiudicare la qualità delle
immagini.
Pulizia degli obiettivi della telecamera, vedi pa‐
gina 290.
Attivazione/disattivazione
Inserimento/disinserimento manuale Pressione del tasto.
Viene visualizzata la telecamera anteriore o po‐
steriore a seconda della posizione in cui si
trova il cambio.
Disinserimento automatico
Quando si passa ad un'altra funzione o si cam‐
bia marcia.
Side View anteriore: quando viene superata
una determinata velocità.
Display
Aspetti generali
La situazione del traffico nella zona anteriore o
posteriore della vettura viene visualizzata sul
Control Display.
LuminositàCon Side View inserito:1.Selezionare il simbolo .2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Contrasto
Con Side View inserito:
1.Selezionare il simbolo .2.Ruotare il Controller fino a raggiungere la
regolazione desiderata e premere il Con‐
troller.
Avviso in presenza di traffico che
incrocia la vettura
Principio di funzionamento
Se dalla telecamera anteriore o posteriore
viene rilevato un oggetto in avvicinamento, tale
Seite 183Comfort di marciaAzionamento183
Online Edition for Part no. 01 40 2 969 783 - II/16

oggetto verrà rappresentato da un simbolo
nella visualizzazione Side View.
Requisiti di base▷Side View attivata.▷La propria vettura si sposta al massimo a
una velocità a passo d'uomo.▷Per il rilevamento di oggetti in avvicina‐
mento occorre una sufficiente luminosità,
per es. la luce diurna.
Display
Quando la telecamera rileva un veicoloin avvicinamento, viene visualizzato il
simbolo giallo.
Quando non è possibile rilevare il traf‐
fico che incrocia la vettura, viene visua‐
lizzato il simbolo grigio.
Limiti del sistema
Nelle seguenti situazioni, la funzionalità di av‐
viso relativa al traffico che incrocia la vettura
può essere limitata:
▷Cattive condizioni di luminosità e visibilità.▷Telecamera sporca o coperta.
Limiti del sistema
Gli oggetti visualizzati sul Control Display pos‐
sono essere più vicini di quel che sembra. Per‐
tanto non limitarsi a valutare la distanza dagli
oggetti da quel che si vede sul display.
L'angolo di inquadratura è di circa 180°.
Assistente al parcheggio
Principio di funzionamento
Il sistema è d'aiuto in caso di parcheggio late‐
rale, parallelamente alla carreggiata.
La gestione dell'assistente al parcheggio si
suddivide in tre fasi:
▷Accensione e attivazione.▷La ricerca di un parcheggio.▷Il parcheggio.
Lo stato del sistema e le istruzioni per le mano‐
vre da eseguire vengono visualizzati nel Con‐
trol Display.
I sensori ad ultrasuoni misurano i parcheggi sui
due lati della vettura.
L'assistente al parcheggio calcola la linea di
parcheggio ottimale e durante il processo di
parcheggio effettua la sterzata, accelera e
frena e, se necessario, cambia marcia. Mante‐
nere premuto il tasto dell'assistente al par‐
cheggio durante il processo di parcheggio.
AvvertenzeIl componente dell'assistente al parcheggio è il
Park Distance Control PDC.
Durante le operazioni di parcheggio fare inoltre
attenzione alle avvertenze ottiche e acustiche
del PDC, dell'assistente al parcheggio e della
telecamera e reagire di conseguenza.
Forti sorgenti sonore all'esterno e all'interno
della vettura possono coprire il segnale acu‐ stico del PDC.
Seite 184AzionamentoComfort di marcia184
Online Edition for Part no. 01 40 2 969 783 - II/16
