2016 Alfa Romeo MiTo Užívateľská príručka (in Slovak)

Žiarovky Typ Výkon Ref. obrázok
Predná poloha/Denné prevádzkové svetlá W21/5W 5/21W A
Zadné obrysové LED – –
Stretávacie H7 55W D
Diaľ kové svetlá H7 55W D
Predné smerovky modul 24W 24W B
Zadné smerovky P21W 21W B
Bočné smerovky WY5W 5W A
Stop LED – –
3. brzdové svetlo LED – –
Osvetlenie značky W5W 5W A
Hmlové svetlomety H1 55W E
Zadné hmlové svetlo P21W 21W B
Spiatočka P21W 21W B
Predné stropné svetlo C10W 10W C
Stropné svetlo v batožinovom priestore W5W 5W A
Stropné svetlo priehradky na odkladanie vecí C5W 5W C
Stropné svetlo na osvetlenie dverí pri vystupovaní W5W 5W A
157
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

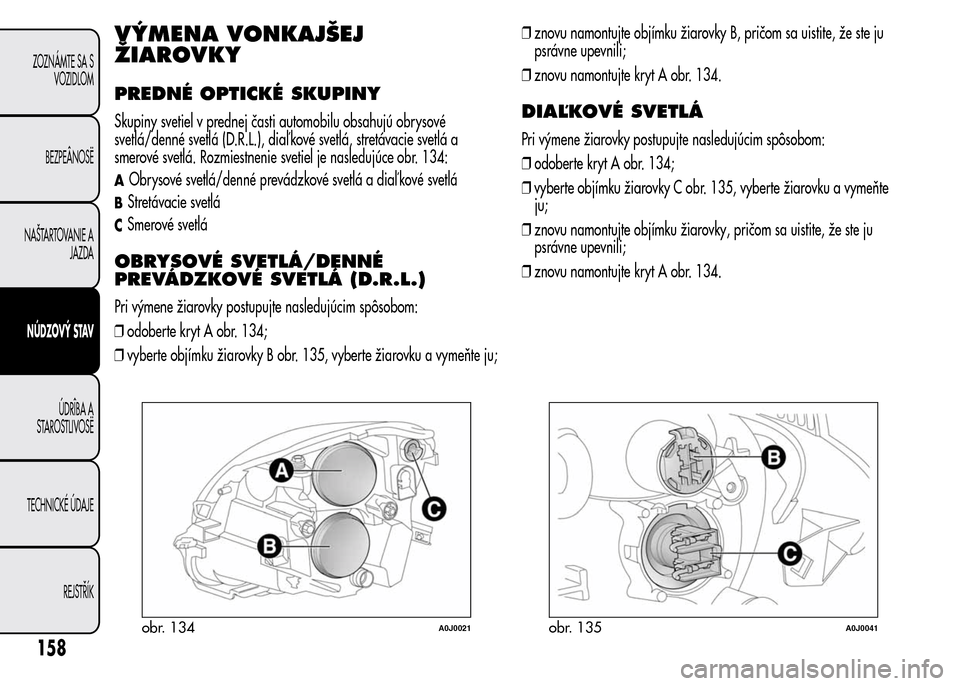

VÝMENA VONKAJŠEJ
ŽIAROVKY
PREDNÉ OPTICKÉ SKUPINY
Skupiny svetiel v prednej časti automobilu obsahujú obrysové
svetlá/denné svetlá (D.R.L.), diaľ kové svetlá, stretávacie svetlá a
smerové svetlá. Rozmiestnenie svetiel je nasledujúce obr. 134:
AObrysové svetlá/denné prevádzkové svetlá a diaľ kové svetlá
BStretávacie svetlá
CSmerové svetlá
OBRYSOVÉ SVETLÁ/DENNÉ
PREVÁDZKOVÉ SVETLÁ (D.R.L.)
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt A obr. 134;
❒vyberte objímku žiarovky B obr. 135, vyberte žiarovku a vymeňte ju;❒znovu namontujte objímku žiarovky B, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt A obr. 134.
DIAĽKOVÉ SVETLÁ
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt A obr. 134;
❒vyberte objímku žiarovky C obr. 135, vyberte žiarovku a vymeňte
ju;
❒znovu namontujte objímku žiarovky, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt A obr. 134.
obr. 134A0J0021obr. 135A0J0041
158
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

STRETÁVACIE SVETLÁ
So žhaviacou žiarovkou
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte kryt B obr. 134;
❒zložte ochranný kryt A obr. 136 žiarovky;
❒vytiahnite žiarovku a vymeňte ju;
❒znovu namontujte objímku žiarovky, pričom sa uistite, že ste ju
psrávne upevnili;
❒znovu namontujte kryt B obr. 134.
SMEROVÉ SVETLÁ
Predné
Na výmenu žiarovky zober kľúč A obr. 137 (v priehradke na
odkladanie dokumentov), vlož ju do miesta B a otoč proti smeru
hodinových ručičiek objímku.
Vyberte žiarovku a vymeňte ju.Bočné
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒pôsobte na priesvitný kryt A obr. 138 tak, aby ste stlačili vnútornú
strunku B, potom vytiahnite skupinu smerom von;
❒otočte v smere hodinových ručičiek objímku C, vytiahnite žiarovku a
vymeňte ju;
obr. 136A0J0040obr. 137A0J0018
159
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

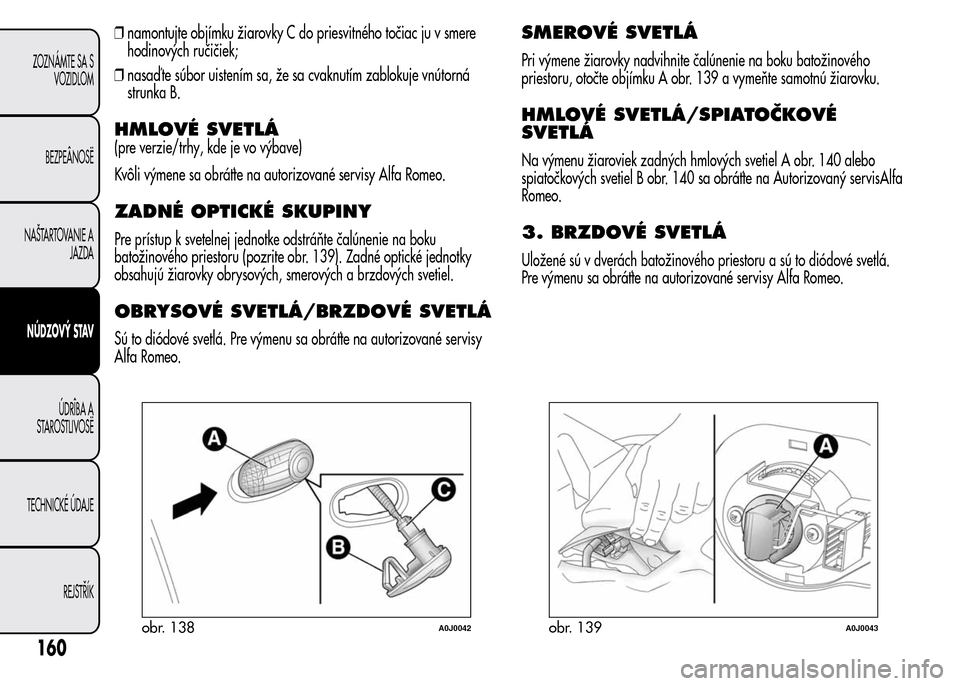

❒namontujte objímku žiarovky C do priesvitného točiac ju v smere
hodinových ručičiek;
❒nasaď te súbor uistením sa, že sa cvaknutím zablokuje vnútorná
strunka B.
HMLOVÉ SVETLÁ
(pre verzie/trhy, kde je vo výbave)
Kvôli výmene sa obráťte na autorizované servisy Alfa Romeo.
ZADNÉ OPTICKÉ SKUPINY
Pre prístup k svetelnej jednotke odstráňte čalúnenie na boku
batožinového priestoru (pozrite obr. 139). Zadné optické jednotky
obsahujú žiarovky obrysových, smerových a brzdových svetiel.
OBRYSOVÉ SVETLÁ/BRZDOVÉ SVETLÁ
Sú to diódové svetlá. Pre výmenu sa obráťte na autorizované servisy
Alfa Romeo.
SMEROVÉ SVETLÁ
Pri výmene žiarovky nadvihnite čalúnenie na boku batožinového
priestoru, otočte objímku A obr. 139 a vymeňte samotnú žiarovku.
HMLOVÉ SVETLÁ/SPIATOČKOVÉ
SVETLÁ
Na výmenu žiaroviek zadných hmlových svetiel A obr. 140 alebo
spiatočkových svetiel B obr. 140 sa obráťte na Autorizovaný servisAlfa
Romeo.
3. BRZDOVÉ SVETLÁ
Uložené sú v dverách batožinového priestoru a sú to diódové svetlá.
Pre výmenu sa obráťte na autorizované servisy Alfa Romeo.
obr. 138A0J0042obr. 139A0J0043
160
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

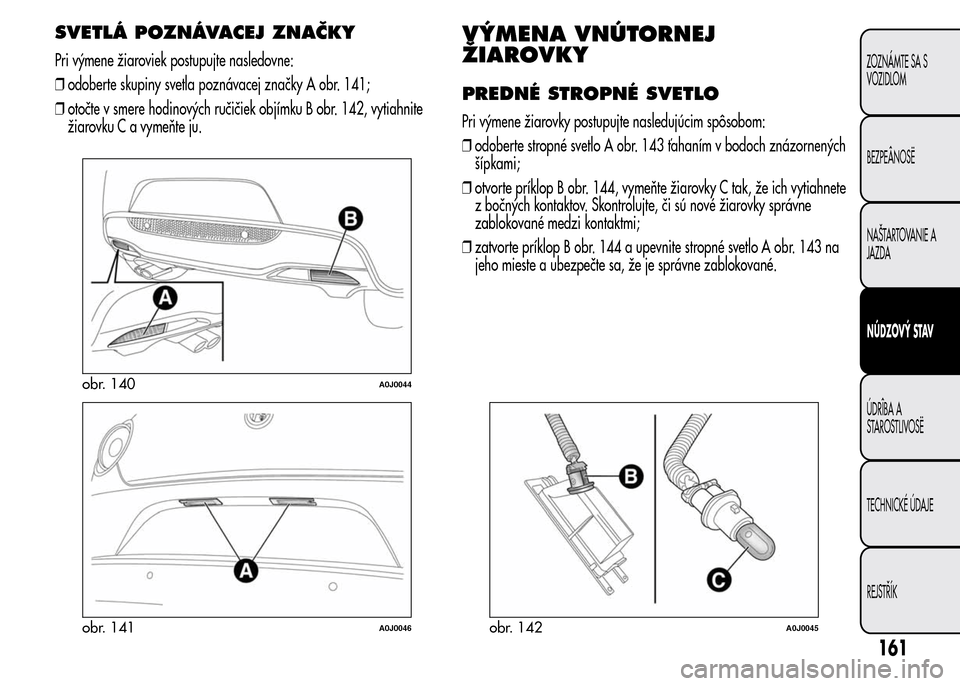

SVETLÁ POZNÁVACEJ ZNAČKY
Pri výmene žiaroviek postupujte nasledovne:
❒odoberte skupiny svetla poznávacej značky A obr. 141;
❒otočte v smere hodinových ručičiek objímku B obr. 142, vytiahnite
žiarovku C a vymeňte ju.
VÝMENA VNÚTORNEJ
ŽIAROVKY
PREDNÉ STROPNÉ SVETLO
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒odoberte stropné svetlo A obr. 143 ťahaním v bodoch znázornených
šípkami;
❒otvorte príklop B obr. 144, vymeňte žiarovky C tak, že ich vytiahnete
z bočných kontaktov. Skontrolujte, či sú nové žiarovky správne
zablokované medzi kontaktmi;
❒zatvorte príklop B obr. 144 a upevnite stropné svetlo A obr. 143 na
jeho mieste a ubezpečte sa, že je správne zablokované.
obr. 140A0J0044
obr. 141A0J0046obr. 142A0J0045
161
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

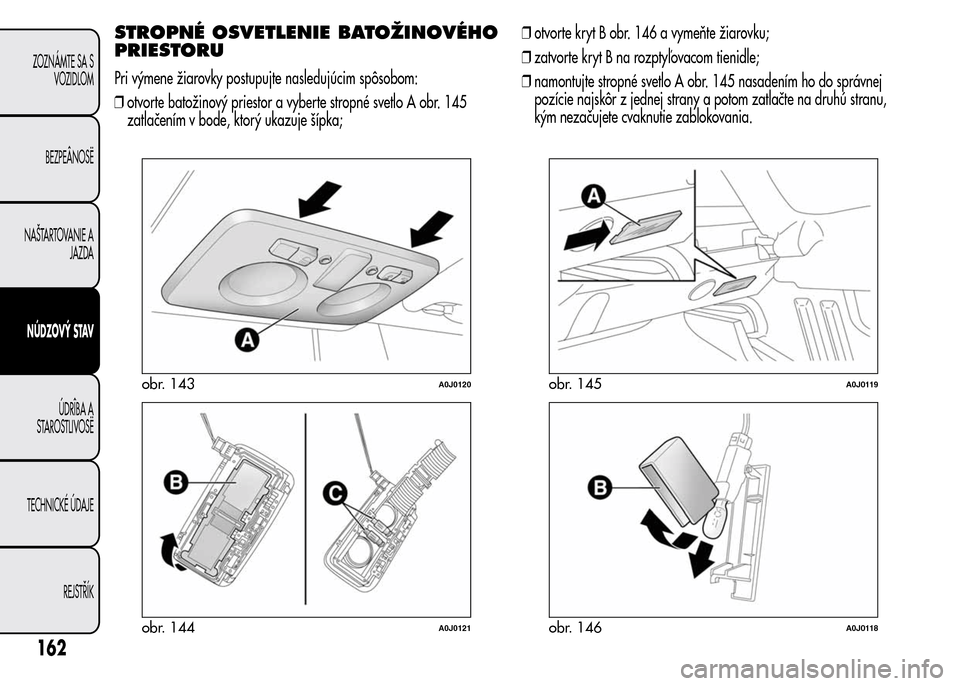

STROPNÉ OSVETLENIE BATOŽINOVÉHO
PRIESTORU
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte batožinový priestor a vyberte stropné svetlo A obr. 145
zatlačením v bode, ktorý ukazuje šípka;❒otvorte kryt B obr. 146 a vymeňte žiarovku;
❒zatvorte kryt B na rozptyľovacom tienidle;
❒namontujte stropné svetlo A obr. 145 nasadením ho do správnej
pozície najskôr z jednej strany a potom zatlačte na druhú stranu,
kým nezačujete cvaknutie zablokovania.
obr. 143A0J0120
obr. 144A0J0121
obr. 145A0J0119
obr. 146A0J0118
162
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

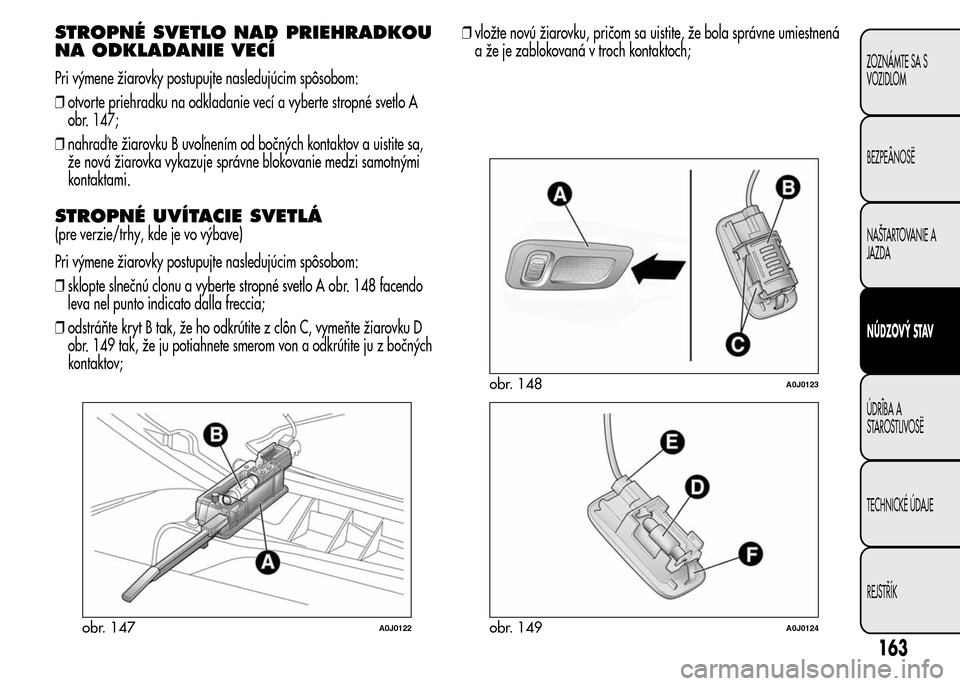

STROPNÉ SVETLO NAD PRIEHRADKOU
NA ODKLADANIE VECÍ
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte priehradku na odkladanie vecí a vyberte stropné svetlo A
obr. 147;
❒nahraď te žiarovku B uvoľnením od bočných kontaktov a uistite sa,
že nová žiarovka vykazuje správne blokovanie medzi samotnými
kontaktami.
STROPNÉ UVÍTACIE SVETLÁ
(pre verzie/trhy, kde je vo výbave)
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒sklopte slnečnú clonu a vyberte stropné svetlo A obr. 148 facendo
leva nel punto indicato dalla freccia;
❒odstráňte kryt B tak, že ho odkrútite z clôn C, vymeňte žiarovku D
obr. 149 tak, že ju potiahnete smerom von a odkrútite ju z bočných
kontaktov;❒vložte novú žiarovku, pričom sa uistite, že bola správne umiestnená
a že je zablokovaná v troch kontaktoch;
obr. 147A0J0122
obr. 148A0J0123
obr. 149A0J0124
163
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

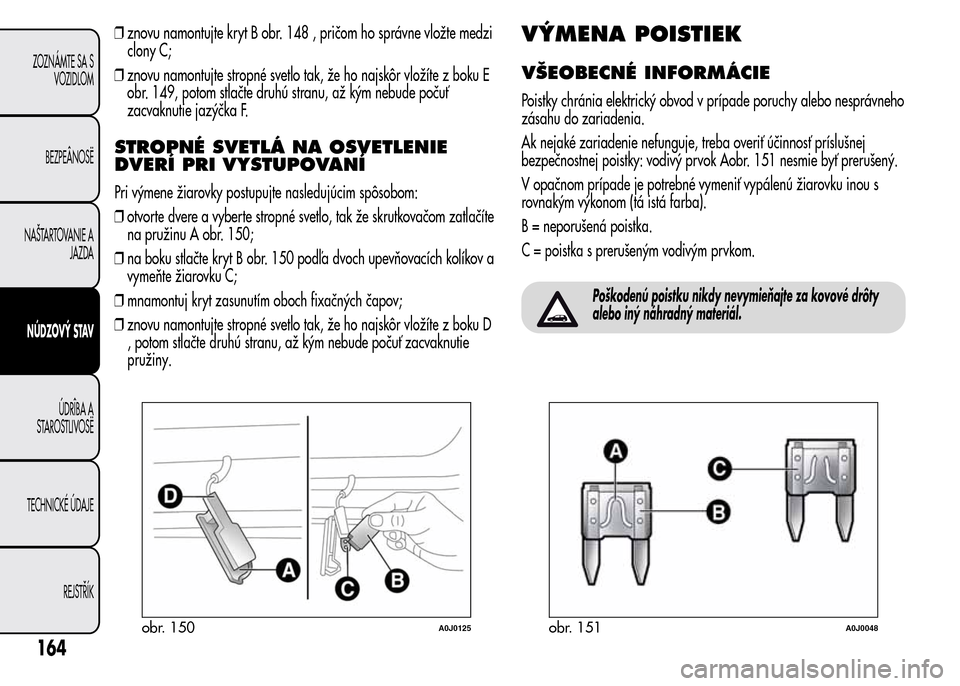

❒znovu namontujte kryt B obr. 148 , pričom ho správne vložte medzi
clony C;
❒znovu namontujte stropné svetlo tak, že ho najskôr vložíte z boku E
obr. 149, potom stlačte druhú stranu, až kým nebude počuť
zacvaknutie jazýčka F.
STROPNÉ SVETLÁ NA OSVETLENIE
DVERÍ PRI VYSTUPOVANÍ
Pri výmene žiarovky postupujte nasledujúcim spôsobom:
❒otvorte dvere a vyberte stropné svetlo, tak že skrutkovačom zatlačíte
na pružinu A obr. 150;
❒na boku stlačte kryt B obr. 150 podľa dvoch upevňovacích kolíkov a
vymeňte žiarovku C;
❒mnamontuj kryt zasunutím oboch fixačných čapov;
❒znovu namontujte stropné svetlo tak, že ho najskôr vložíte z boku D
, potom stlačte druhú stranu, až kým nebude počuť zacvaknutie
pružiny.
VÝMENA POISTIEK
VŠEOBECNÉ INFORMÁCIE
Poistky chránia elektrický obvod v prípade poruchy alebo nesprávneho
zásahu do zariadenia.
Ak nejaké zariadenie nefunguje, treba overiť účinnosť príslušnej
bezpečnostnej poistky: vodivý prvok Aobr. 151 nesmie byť prerušený.
V opačnom prípade je potrebné vymeniť vypálenú žiarovku inou s
rovnakým výkonom (tá istá farba).
B = neporušená poistka.
C = poistka s prerušeným vodivým prvkom.
Poškodenú poistku nikdy nevymieňajte za kovové drôty
alebo iný náhradný materiál.
obr. 150A0J0125obr. 151A0J0048
