2016 Alfa Romeo MiTo Užívateľská príručka (in Slovak)

V prípade, že by sa poistka znova prerušila, obráťte sa
na autorizované servisy Alfa Romeo.
V žiadnom prípade nenahrádzajte poistku inou, ktorá
má vyššiu hodnotu intenzity prúdu: VZNIKÁ
NEBEZPEČENSTVO POŽIARU.
Ak zasiahne všeobecná ochranná poistka (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), obráťte sa na autorizované
servisy Alfa Romeo.
Pred výmenou poistky dbajte na to, aby ste vytiahli
kľúč zo štartovacieho zariadenia a vypli a/alebo
odpojili všetky spotrebiče.
Ak sa poškodí všeobecná poistka ochrany
bezpečnostných systémov (systém air bag, brzdový
systém), systému pohonných jednotiek (systém
motora, systém prevodovky) alebo systému riadenia, obráťte sa
na autorizované servisy Alfa Romeo.
165
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

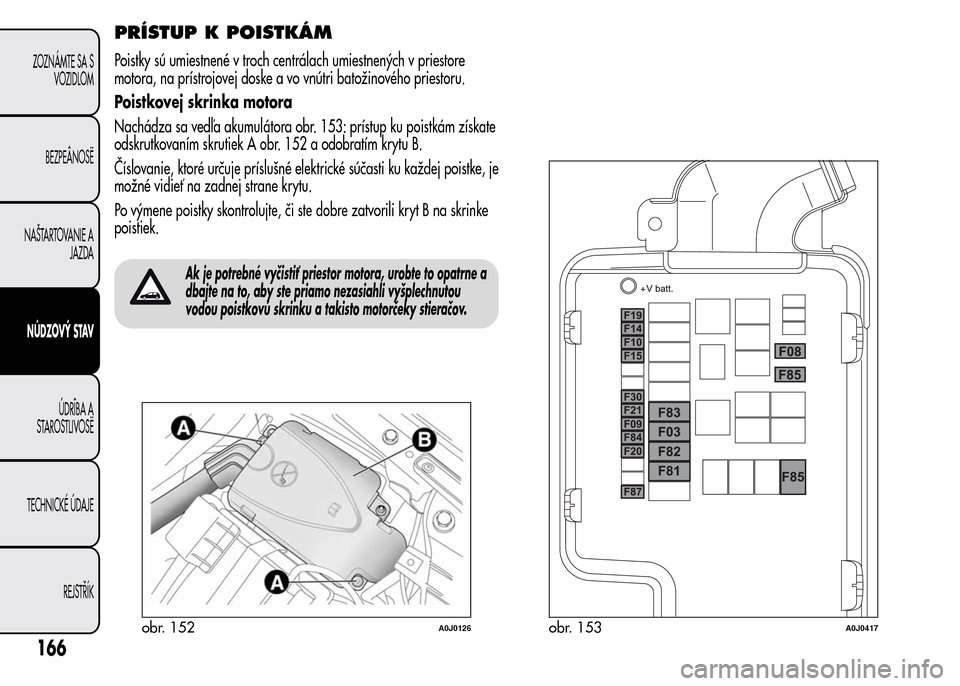

PRÍSTUP K POISTKÁM
Poistky sú umiestnené v troch centrálach umiestnených v priestore
motora, na prístrojovej doske a vo vnútri batožinového priestoru.
Poistkovej skrinka motora
Nachádza sa vedľa akumulátora obr. 153: prístup ku poistkám získate
odskrutkovaním skrutiek A obr. 152 a odobratím krytu B.
Číslovanie, ktoré určuje príslušné elektrické súčasti ku každej poistke, je
možné vidieť na zadnej strane krytu.
Po výmene poistky skontrolujte, či ste dobre zatvorili kryt B na skrinke
poistiek.
Ak je potrebné vyčistiť priestor motora, urobte to opatrne a
dbajte na to, aby ste priamo nezasiahli vyšplechnutou
vodou poistkovú skrinku a takisto motorčeky stieračov.
obr. 152A0J0126obr. 153A0J0417
166
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

Poistková skrinka prístrojovej dosky
Pre prístup k poistkámobr. 155 zložte kryt A obr. 154, rukou uchopte
kryt B v časti ako to zobrazuje obrázok a odstráňte ho v smere šípky
tak, aby sa najprv uvoľnili vnútorné zarážky C a následne jazýčky D.
obr. 154A0J0334obr. 155A0J0205
167
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

Poistková skrinka batožinového priestoru
Pre vstup k spínacej stanici poistiek, obr. 157 umiestnenej na ľavej
strane úložného priestoru je potrebné otvoriť príslušné inšpekčné
okienko (ako je znázornené na obr. 156).
obr. 156A0J0264obr. 157A0J0175
168
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

POISTKOVÁ SKRINKA V PRIESTORE
MOTORA
obr. 153
CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Štartovacie zariadenieF03 20
Elektrický ventilátor interiéru vozidla F08 40
Doplnkový ohrievač (verzie Turbo TwinAir 105 HP a 1.3 JTD
M-285 HP) F09 5
Dvojtonová zvuková signalizáciaF10 15
Diaľ kové svetláF14 15
Doplnkový ohrievač (PTC 1)F15 30
Kompresor klimatizačného zariadenia F19 7,5
Vyhrievané zadné sklo, systém odmrazovania F20 30
Palivové elektromagnetické čerpadlo v nádrži F21 15
Hmlové svetláF30 15
Doplnkový ohrievač (PTC2)F81 60
Doplnkový ohrievač (PTC1)F82 40
Doplnkový ohrievač (PTC2)F82 50
VoľnáF83 –
Systém audio Hi-Fi (centrálne kontrolné jednotky, reproduktor Bassbox), výbava s manuálnou
prevodovkouF84 20
Elektrická zástrčka v tuneliF85 15
Rozmrazovače vonkajších elektrických spätných zrkadiel, rozmrazovače na predných
ostrekovačoch, cievka spínača ohrievaného predného sklaF87 7,5
169
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

POISTKOVÁ SKRINKA PRÍSTROJOVEJ
DOSKY
obr. 155
CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
VoľnáF12 –
Korektor sklonu svetlometuF13 5
INT/A Relé derivačnej centrály priestoru motora F31 5
Napájanie diagnostickej zásuvky EOBD, Autorádio,
Bluetooth®, Rádionavigátor (kde je
k dispozícii), Siréna alarmu, Volumetrické senzory alarmu, Elektroventilátor, Systém TPMS, Elek-
trické ovládanie zrkadiel, Ovládanie klimatizátoraF36 15
Spínač brzdových svetiel (NA), uzol prístrojového panela, korektor sklonu svetiel F37 5
Centralizované zatváranie dverí a batožinového priestoru F38 15
Čerpadlo ostrekovača predného/zadného okna F43 20
Elektrické ovládanie okna (strana vodiča) F47 20
Elektrické ovládanie okna (strana spolujazdca) F48 20
Parkovacie senzory, podsvietenie ovládačov, elektrické chromatické zrkadlo, senzor dažďa/
stmievania, otváracia strecha, systém TPMS, osvetlenie zapaľovača, panel systému S.B.R.F49 5
Ovládače klimatizácie, zariadenie pre autorádio,
Bluetooth®, spínač brzdových svetiel
(NC), spínač spojky, spínač spiatočky, Debimeter (dieselové verzie), senzor vody v naftovom
filtri (dieselové verzie)F51 5
Uzol prístrojového panelaF53 5
170
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

POISTKOVÁ SKRINKA V
BATOŽINOVOM PRIESTORE
obr. 157
CHRÁNENÉ ZARIADENIEPOISTKA AMPÉRY
Systém otvárania elektrickej otváracej strechy F1 20
Elektrická zástrčka v batožinovom priestore F3 15
Vyhrievanie predných sedadielF6 15
171
ZOZNÁMTE SA S
VOZIDLOM
BEZPEÂNOSË
NAŠTARTOVANIE A
JAZDA
NÚDZOVÝ STAV
ÚDRÎBA A
STAROSTLIVOSË
TECHNICKÉ ÚDAJE
REJSTŘÍK

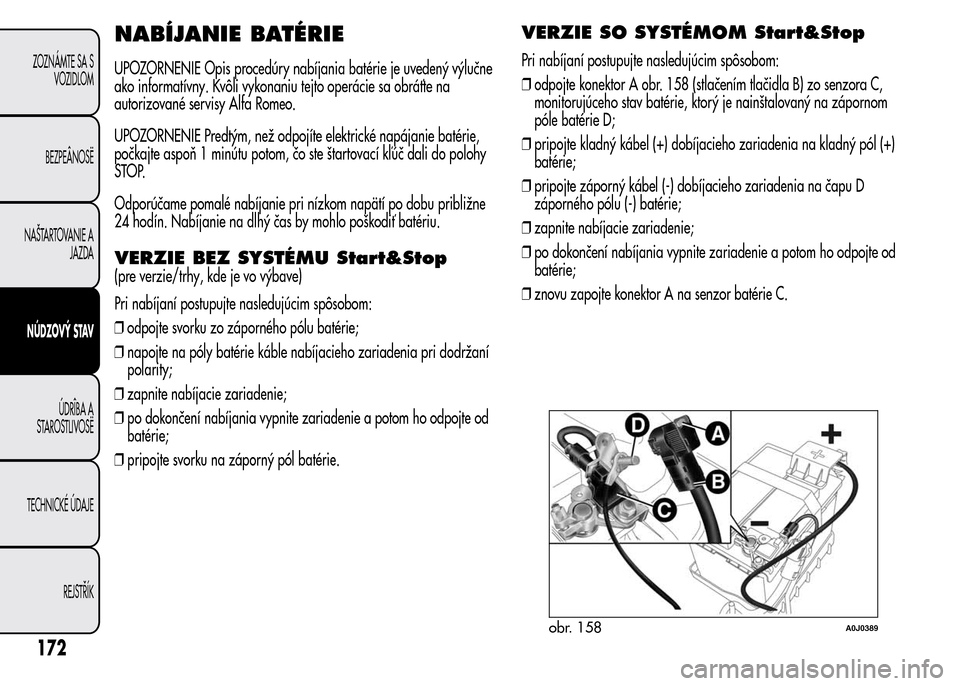

NABÍJANIE BATÉRIE
UPOZORNENIE Opis procedúry nabíjania batérie je uvedený výlučne
ako informatívny. Kvôli vykonaniu tejto operácie sa obráťte na
autorizované servisy Alfa Romeo.
UPOZORNENIE Predtým, než odpojíte elektrické napájanie batérie,
počkajte aspoň 1 minútu potom, čo ste štartovací kľúč dali do polohy
STOP.
Odporúčame pomalé nabíjanie pri nízkom napätí po dobu približne
24 hodín. Nabíjanie na dlhý čas by mohlo poškodiť batériu.
VERZIE BEZ SYSTÉMU Start&Stop
(pre verzie/trhy, kde je vo výbave)
Pri nabíjaní postupujte nasledujúcim spôsobom:
❒odpojte svorku zo záporného pólu batérie;
❒napojte na póly batérie káble nabíjacieho zariadenia pri dodržaní
polarity;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho odpojte od
batérie;
❒pripojte svorku na záporný pól batérie.
VERZIE SO SYSTÉMOM Start&Stop
Pri nabíjaní postupujte nasledujúcim spôsobom:
❒odpojte konektor A obr. 158 (stlačením tlačidla B) zo senzora C,
monitorujúceho stav batérie, ktorý je nainštalovaný na zápornom
póle batérie D;
❒pripojte kladný kábel (+) dobíjacieho zariadenia na kladný pól (+)
batérie;
❒pripojte záporný kábel (-) dobíjacieho zariadenia na čapu D
záporného pólu (-) batérie;
❒zapnite nabíjacie zariadenie;
❒po dokončení nabíjania vypnite zariadenie a potom ho odpojte od
batérie;
❒znovu zapojte konektor A na senzor batérie C.
obr. 158A0J0389
