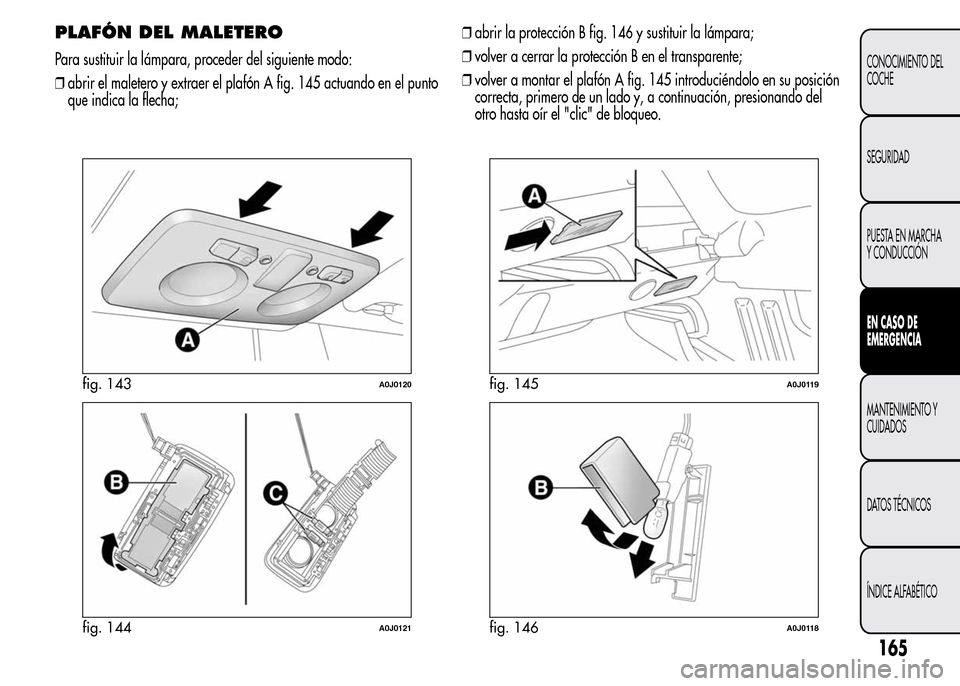

PLAFÓN DEL MALETERO
Para sustituir la lámpara, proceder del siguiente modo:
❒abrir el maletero y extraer el plafón A fig. 145 actuando en el punto
que indica la flecha;❒abrir la protección B fig. 146 y sustituir la lámpara;
❒volver a cerrar la protección B en el transparente;
❒volver a montar el plafón A fig. 145 introduciéndolo en su posición
correcta, primero de un lado y, a continuación, presionando del
otro hasta oír el "clic" de bloqueo.
fig. 143A0J0120
fig. 144A0J0121
fig. 145A0J0119
fig. 146A0J0118
165
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

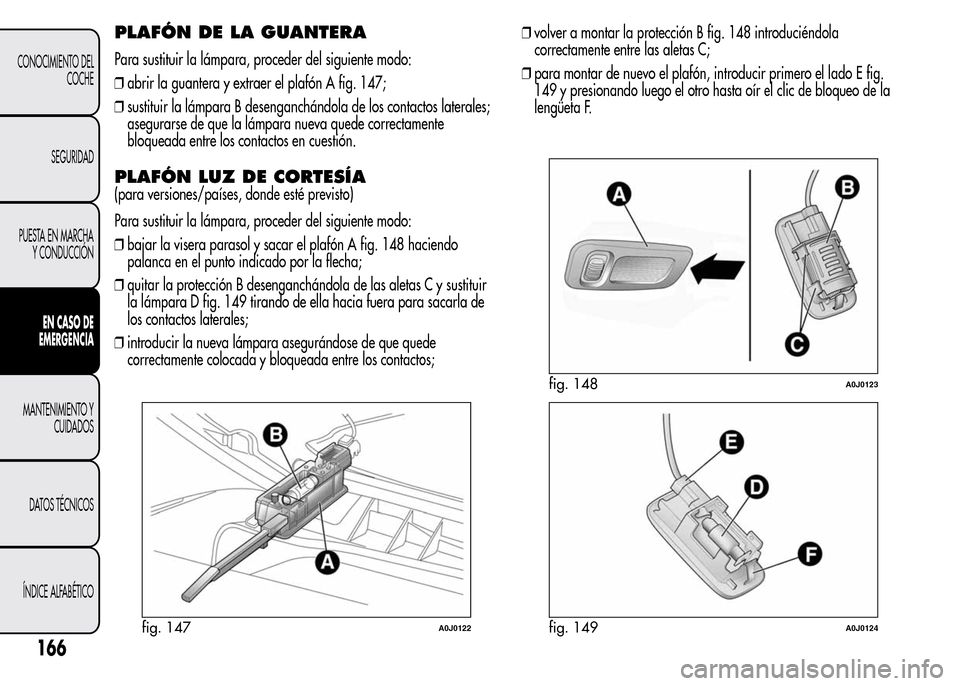

PLAFÓN DE LA GUANTERA
Para sustituir la lámpara, proceder del siguiente modo:
❒abrir la guantera y extraer el plafón A fig. 147;
❒sustituir la lámpara B desenganchándola de los contactos laterales;
asegurarse de que la lámpara nueva quede correctamente
bloqueada entre los contactos en cuestión.
PLAFÓN LUZ DE CORTESÍA
(para versiones/países, donde esté previsto)
Para sustituir la lámpara, proceder del siguiente modo:
❒bajar la visera parasol y sacar el plafón A fig. 148 haciendo
palanca en el punto indicado por la flecha;
❒quitar la protección B desenganchándola de las aletas C y sustituir
la lámpara D fig. 149 tirando de ella hacia fuera para sacarla de
los contactos laterales;
❒introducir la nueva lámpara asegurándose de que quede
correctamente colocada y bloqueada entre los contactos;❒volver a montar la protección B fig. 148 introduciéndola
correctamente entre las aletas C;
❒para montar de nuevo el plafón, introducir primero el lado E fig.
149 y presionando luego el otro hasta oír el clic de bloqueo de la
lengüeta F.
fig. 147A0J0122
fig. 148A0J0123
fig. 149A0J0124
166
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

PLAFÓN LUCES INFERIORES DE LAS
PUERTAS
Para sustituir la lámpara, proceder del siguiente modo:
❒abrir la puerta y extraer el plafón empujando con un destornillador
sobre la ballestilla A fig. 150;
❒presionar lateralmente sobre la protección B fig. 150 en
correspondencia con los dos pernos de fijación y sustituir la
lámpara C;
❒volver a montar la protección encajando los dos pernos de fijación;
❒montar de nuevo el plafón introduciéndolo primero del lado D y
presionando luego el otro hasta oír el clic de bloqueo de la
ballestilla.
SUSTITUCIÓN DE LOS FUSIBLES
INFORMACIÓN GENERAL
Los fusibles protegen la instalación eléctrica actuando en caso de
avería o por causa de una intervención incorrecta en la instalación.
Cuando un dispositivo no funciona, debe comprobarse la eficiencia
del fusible de protección correspondiente: el elemento conductor A fig.
151 no debe cortarse.
En caso contrario, es necesario sustituir el fusible fundido por otro del
mismo amperaje (mismo color).
B = fusible en buen estado.
C = fusible con elemento conductor interrumpido.
Nunca sustituir un fusible averiado con alambres u otro
material de recuperación.
fig. 150A0J0125fig. 151A0J0048
167
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

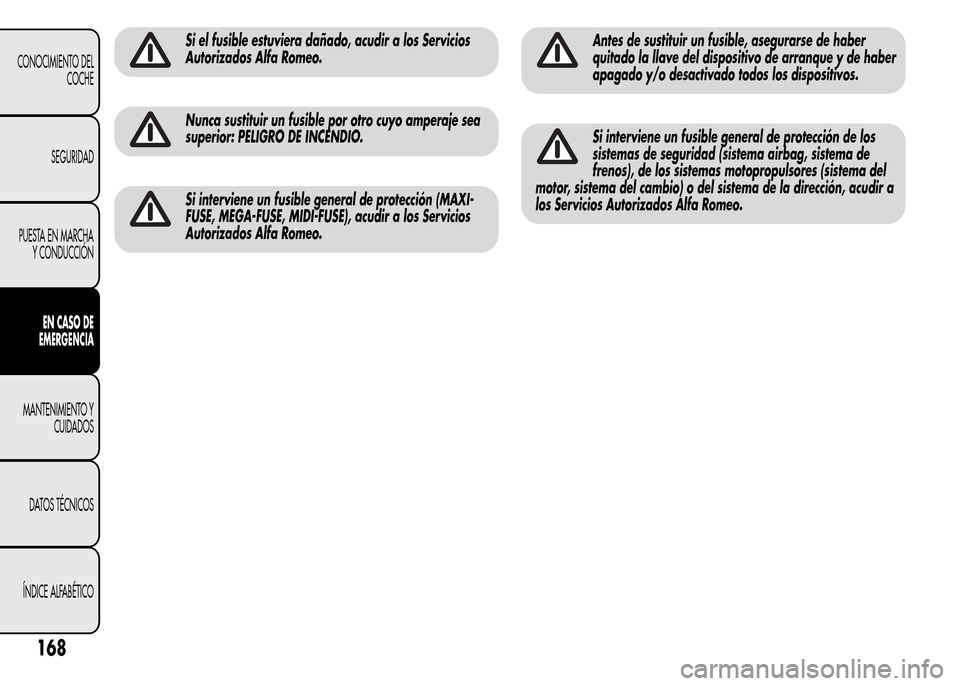

Si el fusible estuviera dañado, acudir a los Servicios
Autorizados Alfa Romeo.
Nunca sustituir un fusible por otro cuyo amperaje sea
superior: PELIGRO DE INCENDIO.
Si interviene un fusible general de protección (MAXI-
FUSE, MEGA-FUSE, MIDI-FUSE), acudir a los Servicios
Autorizados Alfa Romeo.
Antes de sustituir un fusible, asegurarse de haber
quitado la llave del dispositivo de arranque y de haber
apagado y/o desactivado todos los dispositivos.
Si interviene un fusible general de protección de los
sistemas de seguridad (sistema airbag, sistema de
frenos), de los sistemas motopropulsores (sistema del
motor, sistema del cambio) o del sistema de la dirección, acudir a
los Servicios Autorizados Alfa Romeo.
168
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

ACCESO A LOS FUSIBLES
Los fusibles se agrupan en tres centralitas alojadas en el
compartimento del motor, en el salpicadero y en el maletero.
Centralita del compartimento del motor
Está situada al lado de la batería fig. 153: para acceder a los fusibles
aflojar los tornillos A fig. 152 y quitar la tapa B.
La numeración que identifica el componente eléctrico correspondiente
a cada fusible puede verse en la parte posterior de la tapa.
Tras haber sustituido un fusible comprobar que la tapa B de la
centralita de fusibles esté bien cerrada.
Si es necesario lavar el compartimento del motor, prestar
atención a no dirigir el chorro de agua directamente a la
centralita de fusibles y a los motores limpiacristales.
fig. 152A0J0126fig. 153A0J0417
169
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

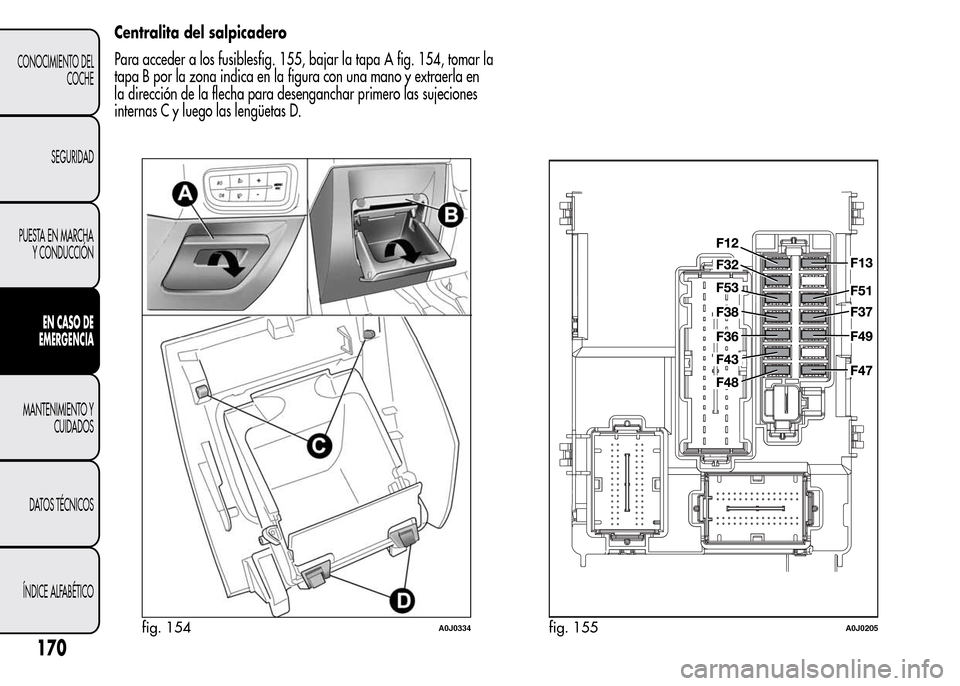

Centralita del salpicadero
Para acceder a los fusiblesfig. 155, bajar la tapa A fig. 154, tomar la
tapa B por la zona indica en la figura con una mano y extraerla en
la dirección de la flecha para desenganchar primero las sujeciones
internas C y luego las lengüetas D.
fig. 154A0J0334fig. 155A0J0205
170
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

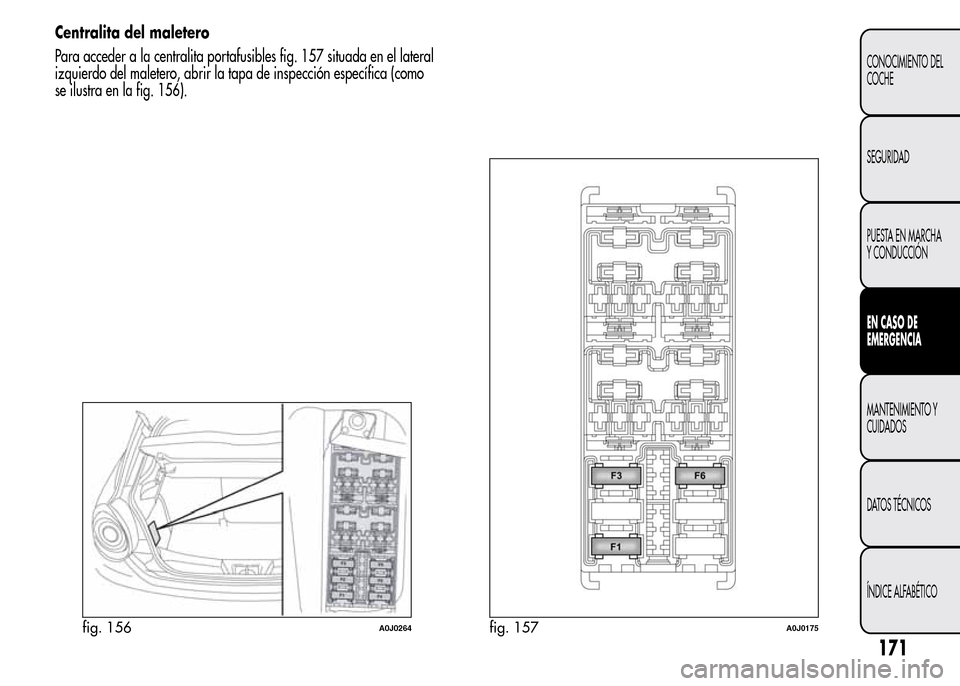

Centralita del maletero
Para acceder a la centralita portafusibles fig. 157 situada en el lateral
izquierdo del maletero, abrir la tapa de inspección específica (como
se ilustra en la fig. 156).
fig. 156A0J0264fig. 157A0J0175
171
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

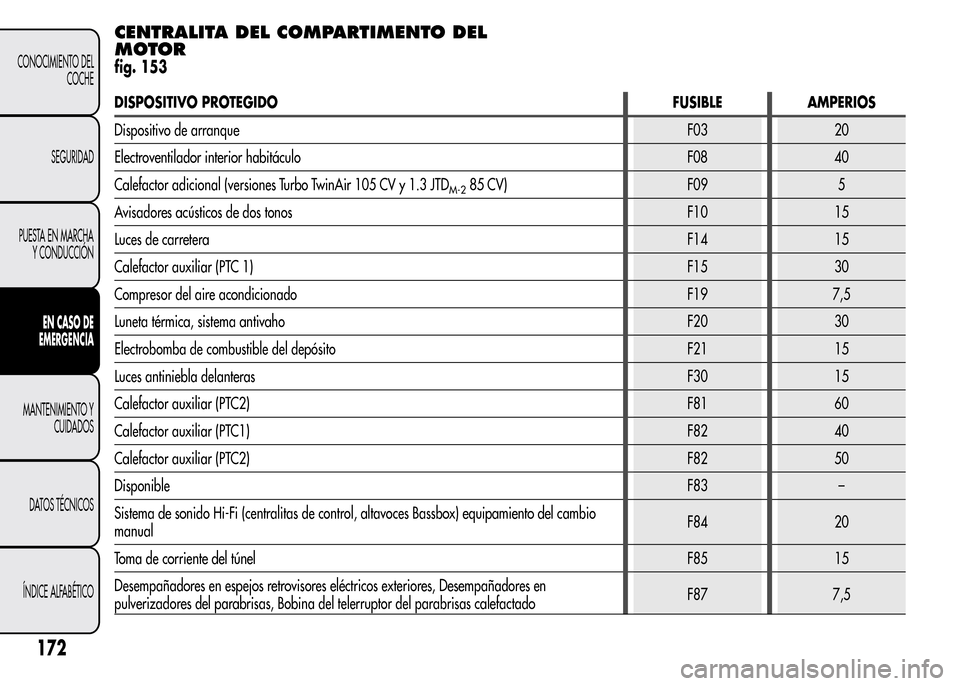

CENTRALITA DEL COMPARTIMENTO DEL
MOTOR
fig. 153
DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Dispositivo de arranqueF03 20
Electroventilador interior habitáculo F08 40
Calefactor adicional (versiones Turbo TwinAir 105 CV y 1.3 JTD
M-285 CV) F09 5
Avisadores acústicos de dos tonos F10 15
Luces de carreteraF14 15
Calefactor auxiliar (PTC 1)F15 30
Compresor del aire acondicionado F19 7,5
Luneta térmica, sistema antivahoF20 30
Electrobomba de combustible del depósito F21 15
Luces antiniebla delanterasF30 15
Calefactor auxiliar (PTC2)F81 60
Calefactor auxiliar (PTC1)F82 40
Calefactor auxiliar (PTC2)F82 50
DisponibleF83 –
Sistema de sonido Hi-Fi (centralitas de control, altavoces Bassbox) equipamiento del cambio
manualF84 20
Toma de corriente del túnelF85 15
Desempañadores en espejos retrovisores eléctricos exteriores, Desempañadores en
pulverizadores del parabrisas, Bobina del telerruptor del parabrisas calefactadoF87 7,5
