2016 Alfa Romeo MiTo Manual del propietario (in Spanish)

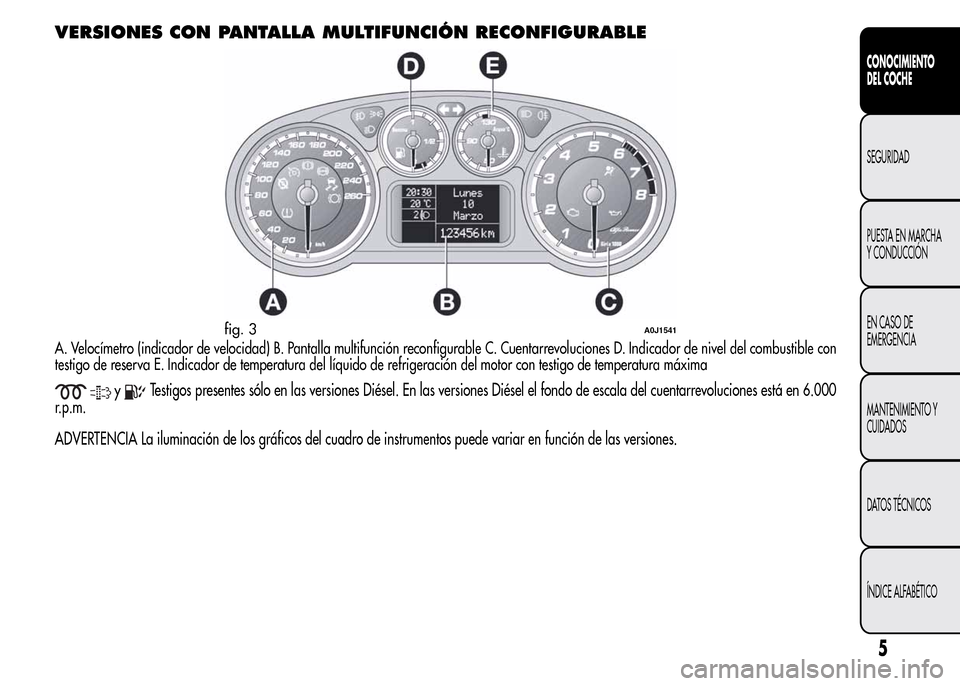

VERSIONES CON PANTALLA MULTIFUNCIÓN RECONFIGURABLE
A. Velocímetro (indicador de velocidad) B. Pantalla multifunción reconfigurable C. Cuentarrevoluciones D. Indicador de nivel del combustible con
testigo de reserva E. Indicador de temperatura del líquido de refrigeración del motor con testigo de temperatura máxima
yTestigos presentes sólo en las versiones Diésel. En las versiones Diésel el fondo de escala del cuentarrevoluciones está en 6.000
r.p.m.
ADVERTENCIA La iluminación de los gráficos del cuadro de instrumentos puede variar en función de las versiones.
fig. 3A0J1541
5
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

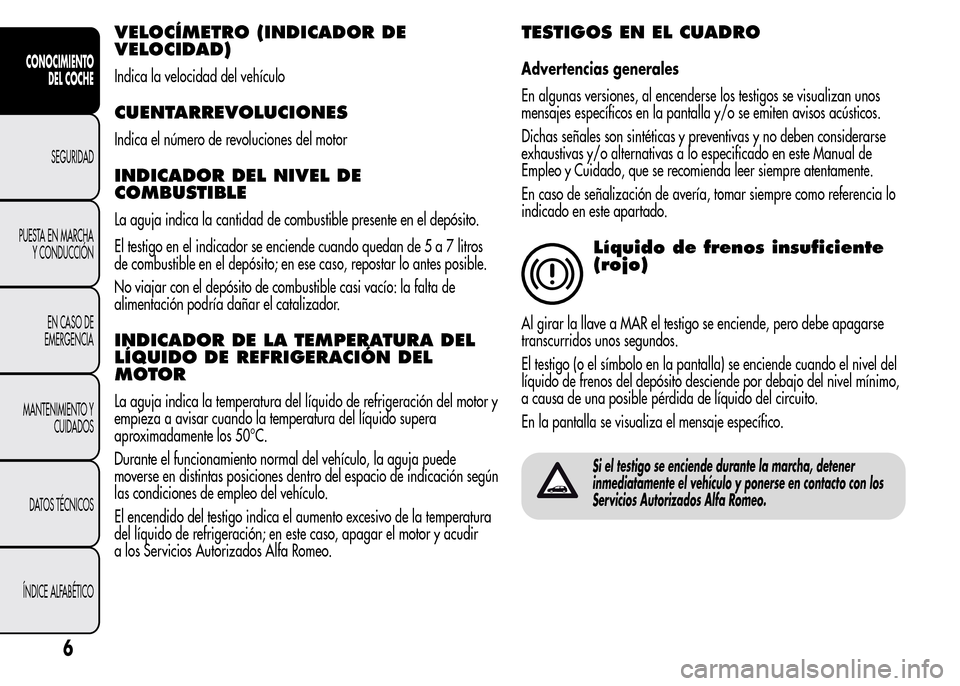

VELOCÍMETRO (INDICADOR DE
VELOCIDAD)
Indica la velocidad del vehículo
CUENTARREVOLUCIONES
Indica el número de revoluciones del motor
INDICADOR DEL NIVEL DE
COMBUSTIBLE
La aguja indica la cantidad de combustible presente en el depósito.
El testigo en el indicador se enciende cuando quedan de5a7litros
de combustible en el depósito; en ese caso, repostar lo antes posible.
No viajar con el depósito de combustible casi vacío: la falta de
alimentación podría dañar el catalizador.
INDICADOR DE LA TEMPERATURA DEL
LÍQUIDO DE REFRIGERACIÓN DEL
MOTOR
La aguja indica la temperatura del líquido de refrigeración del motor y
empieza a avisar cuando la temperatura del líquido supera
aproximadamente los 50°C.
Durante el funcionamiento normal del vehículo, la aguja puede
moverse en distintas posiciones dentro del espacio de indicación según
las condiciones de empleo del vehículo.
El encendido del testigo indica el aumento excesivo de la temperatura
del líquido de refrigeración; en este caso, apagar el motor y acudir
a los Servicios Autorizados Alfa Romeo.
TESTIGOS EN EL CUADRO
Advertencias generales
En algunas versiones, al encenderse los testigos se visualizan unos
mensajes específicos en la pantalla y/o se emiten avisos acústicos.
Dichas señales son sintéticas y preventivas y no deben considerarse
exhaustivas y/o alternativas a lo especificado en este Manual de
Empleo y Cuidado, que se recomienda leer siempre atentamente.
En caso de señalización de avería, tomar siempre como referencia lo
indicado en este apartado.
Líquido de frenos insuficiente
(rojo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo (o el símbolo en la pantalla) se enciende cuando el nivel del
líquido de frenos del depósito desciende por debajo del nivel mínimo,
a causa de una posible pérdida de líquido del circuito.
En la pantalla se visualiza el mensaje específico.
Si el testigo se enciende durante la marcha, detener
inmediatamente el vehículo y ponerse en contacto con los
Servicios Autorizados Alfa Romeo.
6
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

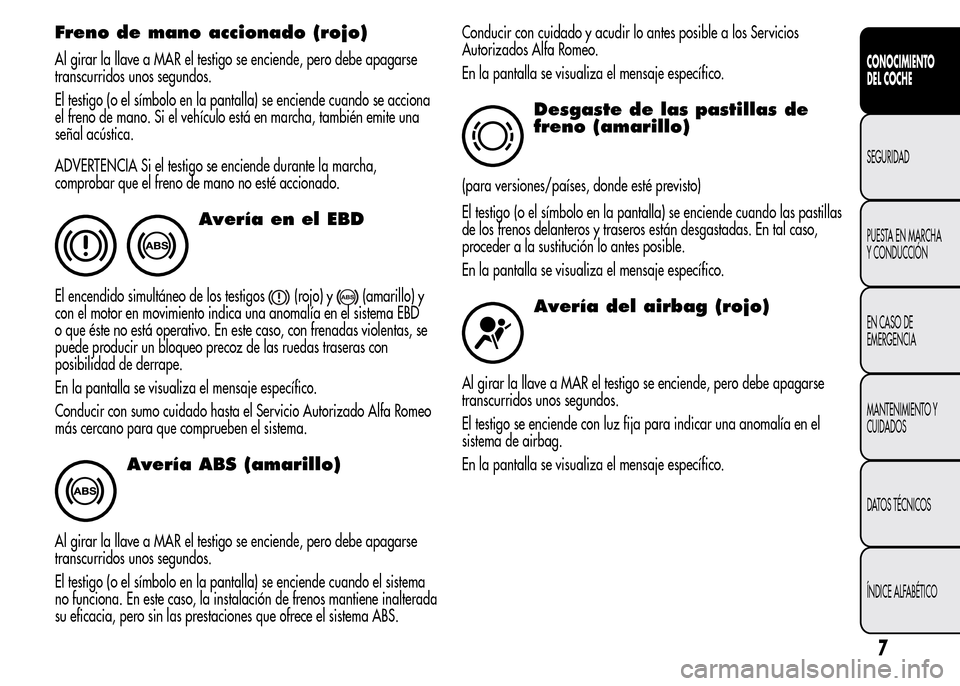

Freno de mano accionado (rojo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo (o el símbolo en la pantalla) se enciende cuando se acciona
el freno de mano. Si el vehículo está en marcha, también emite una
señal acústica.
ADVERTENCIA Si el testigo se enciende durante la marcha,
comprobar que el freno de mano no esté accionado.
Avería en el EBD
El encendido simultáneo de los testigos(rojo) y(amarillo) y
con el motor en movimiento indica una anomalía en el sistema EBD
o que éste no está operativo. En este caso, con frenadas violentas, se
puede producir un bloqueo precoz de las ruedas traseras con
posibilidad de derrape.
En la pantalla se visualiza el mensaje específico.
Conducir con sumo cuidado hasta el Servicio Autorizado Alfa Romeo
más cercano para que comprueben el sistema.
Avería ABS (amarillo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo (o el símbolo en la pantalla) se enciende cuando el sistema
no funciona. En este caso, la instalación de frenos mantiene inalterada
su eficacia, pero sin las prestaciones que ofrece el sistema ABS.Conducir con cuidado y acudir lo antes posible a los Servicios
Autorizados Alfa Romeo.
En la pantalla se visualiza el mensaje específico.
Desgaste de las pastillas de
freno (amarillo)
(para versiones/países, donde esté previsto)
El testigo (o el símbolo en la pantalla) se enciende cuando las pastillas
de los frenos delanteros y traseros están desgastadas. En tal caso,
proceder a la sustitución lo antes posible.
En la pantalla se visualiza el mensaje específico.
Avería del airbag (rojo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo se enciende con luz fija para indicar una anomalía en el
sistema de airbag.
En la pantalla se visualiza el mensaje específico.
7
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

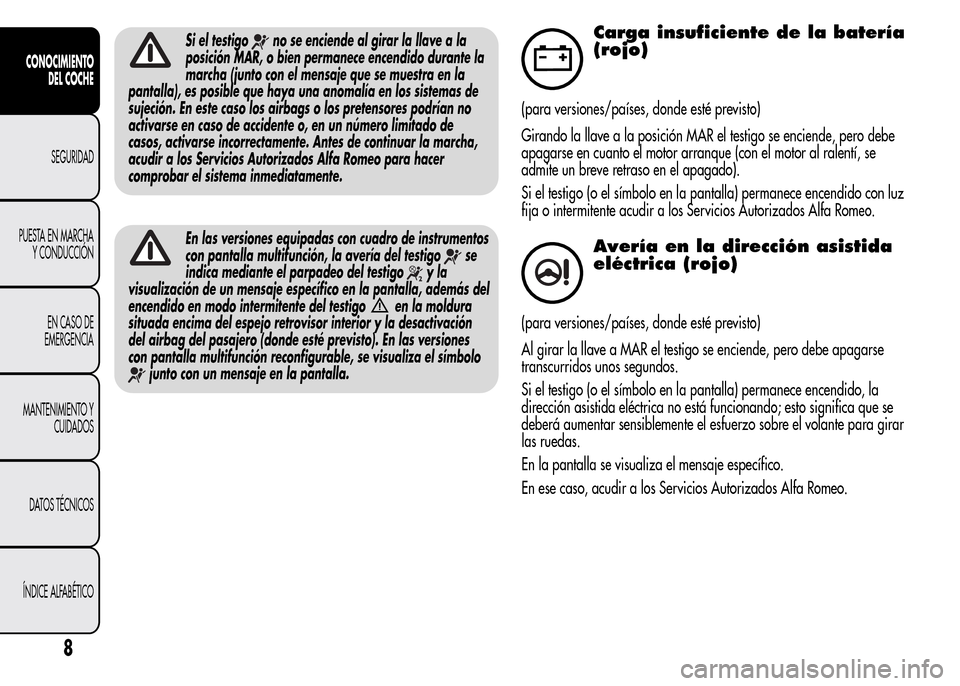

Si el testigono se enciende al girar la llave a la
posición MAR, o bien permanece encendido durante la
marcha (junto con el mensaje que se muestra en la
pantalla), es posible que haya una anomalía en los sistemas de
sujeción. En este caso los airbags o los pretensores podrían no
activarse en caso de accidente o, en un número limitado de
casos, activarse incorrectamente. Antes de continuar la marcha,
acudir a los Servicios Autorizados Alfa Romeo para hacer
comprobar el sistema inmediatamente.
En las versiones equipadas con cuadro de instrumentos
con pantalla multifunción, la avería del testigo
se
indica mediante el parpadeo del testigo
yla
visualización de un mensaje específico en la pantalla, además del
encendido en modo intermitente del testigo
en la moldura
situada encima del espejo retrovisor interior y la desactivación
del airbag del pasajero (donde esté previsto). En las versiones
con pantalla multifunción reconfigurable, se visualiza el símbolo
junto con un mensaje en la pantalla.
Carga insuficiente de la batería
(rojo)
(para versiones/países, donde esté previsto)
Girando la llave a la posición MAR el testigo se enciende, pero debe
apagarse en cuanto el motor arranque (con el motor al ralentí, se
admite un breve retraso en el apagado).
Si el testigo (o el símbolo en la pantalla) permanece encendido con luz
fija o intermitente acudir a los Servicios Autorizados Alfa Romeo.
Avería en la dirección asistida
eléctrica (rojo)
(para versiones/países, donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
Si el testigo (o el símbolo en la pantalla) permanece encendido, la
dirección asistida eléctrica no está funcionando; esto significa que se
deberá aumentar sensiblemente el esfuerzo sobre el volante para girar
las ruedas.
En la pantalla se visualiza el mensaje específico.
En ese caso, acudir a los Servicios Autorizados Alfa Romeo.
8
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

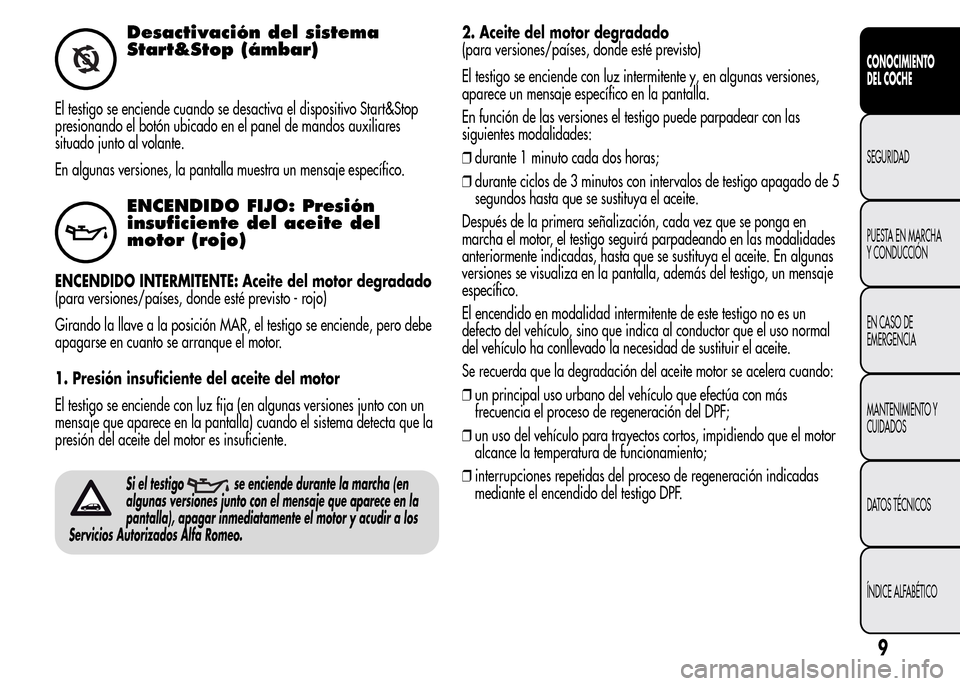

Desactivación del sistema
Start&Stop (ámbar)
El testigo se enciende cuando se desactiva el dispositivo Start&Stop
presionando el botón ubicado en el panel de mandos auxiliares
situado junto al volante.
En algunas versiones, la pantalla muestra un mensaje específico.
ENCENDIDO FIJO: Presión
insuficiente del aceite del
motor (rojo)
ENCENDIDO INTERMITENTE: Aceite del motor degradado
(para versiones/países, donde esté previsto - rojo)
Girando la llave a la posición MAR, el testigo se enciende, pero debe
apagarse en cuanto se arranque el motor.
1. Presión insuficiente del aceite del motor
El testigo se enciende con luz fija (en algunas versiones junto con un
mensaje que aparece en la pantalla) cuando el sistema detecta que la
presión del aceite del motor es insuficiente.
Si el testigose enciende durante la marcha (en
algunas versiones junto con el mensaje que aparece en la
pantalla), apagar inmediatamente el motor y acudir a los
Servicios Autorizados Alfa Romeo.
2. Aceite del motor degradado
(para versiones/países, donde esté previsto)
El testigo se enciende con luz intermitente y, en algunas versiones,
aparece un mensaje específico en la pantalla.
En función de las versiones el testigo puede parpadear con las
siguientes modalidades:
❒durante 1 minuto cada dos horas;
❒durante ciclos de 3 minutos con intervalos de testigo apagado de 5
segundos hasta que se sustituya el aceite.
Después de la primera señalización, cada vez que se ponga en
marcha el motor, el testigo seguirá parpadeando en las modalidades
anteriormente indicadas, hasta que se sustituya el aceite. En algunas
versiones se visualiza en la pantalla, además del testigo, un mensaje
específico.
El encendido en modalidad intermitente de este testigo no es un
defecto del vehículo, sino que indica al conductor que el uso normal
del vehículo ha conllevado la necesidad de sustituir el aceite.
Se recuerda que la degradación del aceite motor se acelera cuando:
❒un principal uso urbano del vehículo que efectúa con más
frecuencia el proceso de regeneración del DPF;
❒un uso del vehículo para trayectos cortos, impidiendo que el motor
alcance la temperatura de funcionamiento;
❒interrupciones repetidas del proceso de regeneración indicadas
mediante el encendido del testigo DPF.
9
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

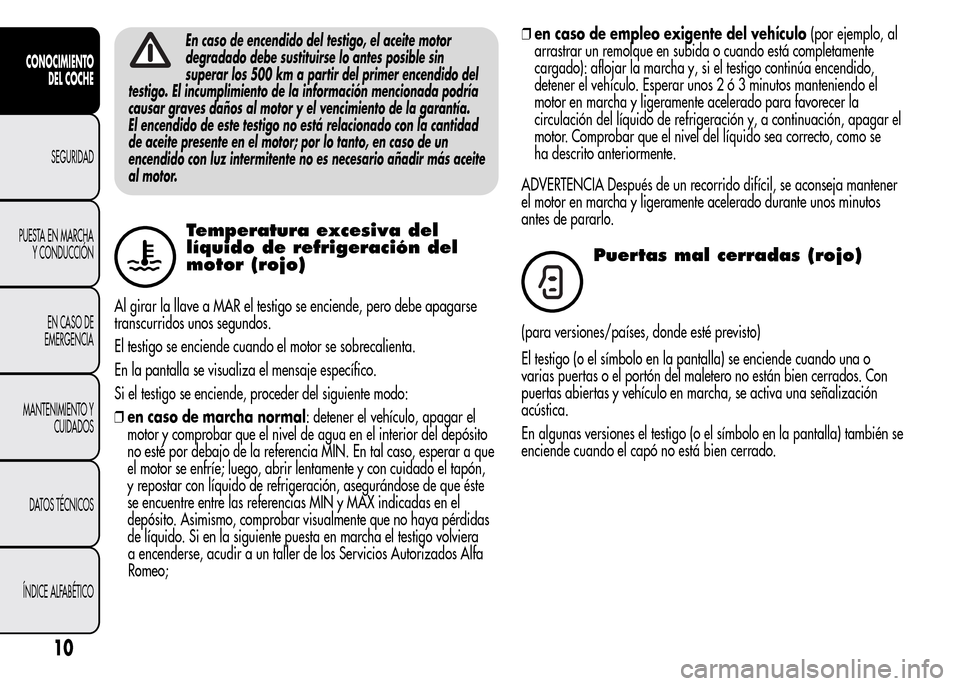

En caso de encendido del testigo, el aceite motor
degradado debe sustituirse lo antes posible sin
superar los 500 km a partir del primer encendido del
testigo. El incumplimiento de la información mencionada podría
causar graves daños al motor y el vencimiento de la garantía.
El encendido de este testigo no está relacionado con la cantidad
de aceite presente en el motor; por lo tanto, en caso de un
encendido con luz intermitente no es necesario añadir más aceite
al motor.
Temperatura excesiva del
líquido de refrigeración del
motor (rojo)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
El testigo se enciende cuando el motor se sobrecalienta.
En la pantalla se visualiza el mensaje específico.
Si el testigo se enciende, proceder del siguiente modo:
❒en caso de marcha normal: detener el vehículo, apagar el
motor y comprobar que el nivel de agua en el interior del depósito
no esté por debajo de la referencia MIN. En tal caso, esperar a que
el motor se enfríe; luego, abrir lentamente y con cuidado el tapón,
y repostar con líquido de refrigeración, asegurándose de que éste
se encuentre entre las referencias MIN y MAX indicadas en el
depósito. Asimismo, comprobar visualmente que no haya pérdidas
de líquido. Si en la siguiente puesta en marcha el testigo volviera
a encenderse, acudir a un taller de los Servicios Autorizados Alfa
Romeo;❒en caso de empleo exigente del vehículo(por ejemplo, al
arrastrar un remolque en subida o cuando está completamente
cargado): aflojar la marcha y, si el testigo continúa encendido,
detener el vehículo. Esperar unos 2 ó 3 minutos manteniendo el
motor en marcha y ligeramente acelerado para favorecer la
circulación del líquido de refrigeración y, a continuación, apagar el
motor. Comprobar que el nivel del líquido sea correcto, como se
ha descrito anteriormente.
ADVERTENCIA Después de un recorrido difícil, se aconseja mantener
el motor en marcha y ligeramente acelerado durante unos minutos
antes de pararlo.
Puertas mal cerradas (rojo)
(para versiones/países, donde esté previsto)
El testigo (o el símbolo en la pantalla) se enciende cuando una o
varias puertas o el portón del maletero no están bien cerrados. Con
puertas abiertas y vehículo en marcha, se activa una señalización
acústica.
En algunas versiones el testigo (o el símbolo en la pantalla) también se
enciende cuando el capó no está bien cerrado.
10
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

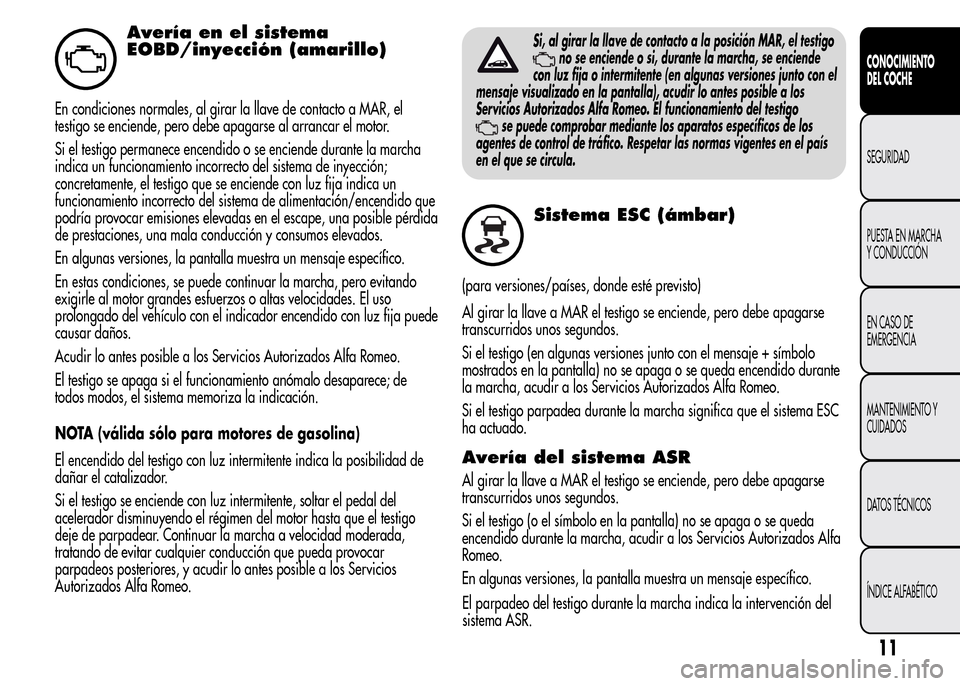

Avería en el sistema
EOBD/inyección (amarillo)
En condiciones normales, al girar la llave de contacto a MAR, el
testigo se enciende, pero debe apagarse al arrancar el motor.
Si el testigo permanece encendido o se enciende durante la marcha
indica un funcionamiento incorrecto del sistema de inyección;
concretamente, el testigo que se enciende con luz fija indica un
funcionamiento incorrecto del sistema de alimentación/encendido que
podría provocar emisiones elevadas en el escape, una posible pérdida
de prestaciones, una mala conducción y consumos elevados.
En algunas versiones, la pantalla muestra un mensaje específico.
En estas condiciones, se puede continuar la marcha, pero evitando
exigirle al motor grandes esfuerzos o altas velocidades. El uso
prolongado del vehículo con el indicador encendido con luz fija puede
causar daños.
Acudir lo antes posible a los Servicios Autorizados Alfa Romeo.
El testigo se apaga si el funcionamiento anómalo desaparece; de
todos modos, el sistema memoriza la indicación.
NOTA (válida sólo para motores de gasolina)
El encendido del testigo con luz intermitente indica la posibilidad de
dañar el catalizador.
Si el testigo se enciende con luz intermitente, soltar el pedal del
acelerador disminuyendo el régimen del motor hasta que el testigo
deje de parpadear. Continuar la marcha a velocidad moderada,
tratando de evitar cualquier conducción que pueda provocar
parpadeos posteriores, y acudir lo antes posible a los Servicios
Autorizados Alfa Romeo.
Si, al girar la llave de contacto a la posición MAR, el testigo
no se enciende o si, durante la marcha, se enciende
con luz fija o intermitente (en algunas versiones junto con el
mensaje visualizado en la pantalla), acudir lo antes posible a los
Servicios Autorizados Alfa Romeo. El funcionamiento del testigo
se puede comprobar mediante los aparatos específicos de los
agentes de control de tráfico. Respetar las normas vigentes en el país
en el que se circula.
Sistema ESC (ámbar)
(para versiones/países, donde esté previsto)
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
Si el testigo (en algunas versiones junto con el mensaje + símbolo
mostrados en la pantalla) no se apaga o se queda encendido durante
la marcha, acudir a los Servicios Autorizados Alfa Romeo.
Si el testigo parpadea durante la marcha significa que el sistema ESC
ha actuado.
Avería del sistema ASR
Al girar la llave a MAR el testigo se enciende, pero debe apagarse
transcurridos unos segundos.
Si el testigo (o el símbolo en la pantalla) no se apaga o se queda
encendido durante la marcha, acudir a los Servicios Autorizados Alfa
Romeo.
En algunas versiones, la pantalla muestra un mensaje específico.
11
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
El parpadeo del testigo durante la marcha indica la intervención del
sistema ASR.

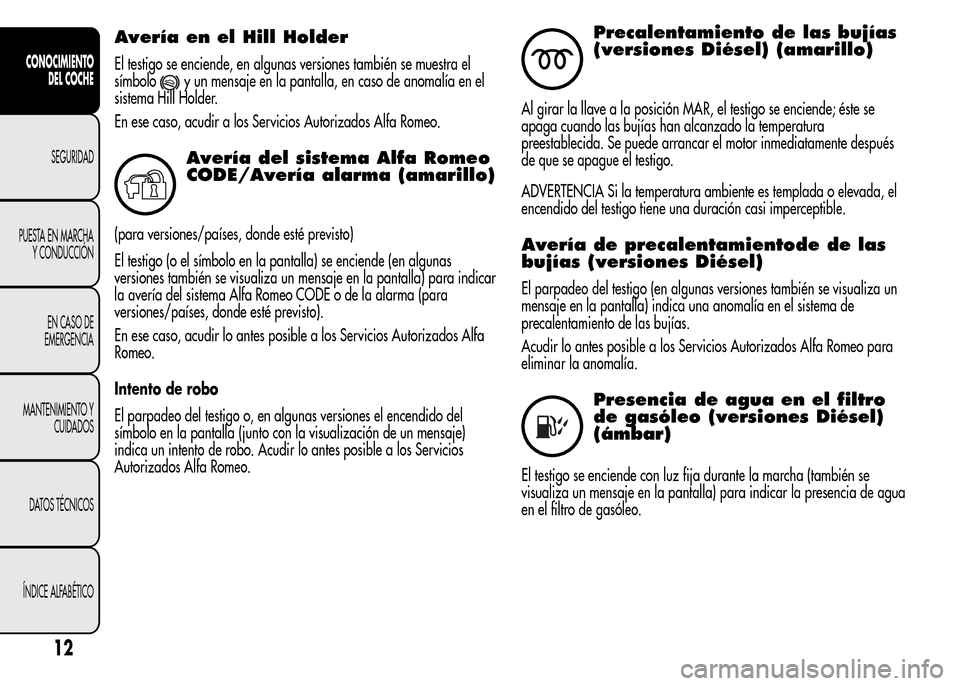

Avería en el Hill Holder
El testigo se enciende, en algunas versiones también se muestra el
símbolo
y un mensaje en la pantalla, en caso de anomalía en el
sistema Hill Holder.
En ese caso, acudir a los Servicios Autorizados Alfa Romeo.
Avería del sistema Alfa Romeo
CODE/Avería alarma (amarillo)
(para versiones/países, donde esté previsto)
El testigo (o el símbolo en la pantalla) se enciende (en algunas
versiones también se visualiza un mensaje en la pantalla) para indicar
la avería del sistema Alfa Romeo CODE o de la alarma (para
versiones/países, donde esté previsto).
En ese caso, acudir lo antes posible a los Servicios Autorizados Alfa
Romeo.
Intento de robo
El parpadeo del testigo o, en algunas versiones el encendido del
símbolo en la pantalla (junto con la visualización de un mensaje)
indica un intento de robo. Acudir lo antes posible a los Servicios
Autorizados Alfa Romeo.
Precalentamiento de las bujías
(versiones Diésel) (amarillo)
Al girar la llave a la posición MAR, el testigo se enciende; éste se
apaga cuando las bujías han alcanzado la temperatura
preestablecida. Se puede arrancar el motor inmediatamente después
de que se apague el testigo.
ADVERTENCIA Si la temperatura ambiente es templada o elevada, el
encendido del testigo tiene una duración casi imperceptible.
Avería de precalentamientode de las
bujías (versiones Diésel)
El parpadeo del testigo (en algunas versiones también se visualiza un
mensaje en la pantalla) indica una anomalía en el sistema de
precalentamiento de las bujías.
Acudir lo antes posible a los Servicios Autorizados Alfa Romeo para
eliminar la anomalía.
Presencia de agua en el filtro
de gasóleo (versiones Diésel)
(ámbar)
El testigo se enciende con luz fija durante la marcha (también se
visualiza un mensaje en la pantalla) para indicar la presencia de agua
en el filtro de gasóleo.
12
CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
