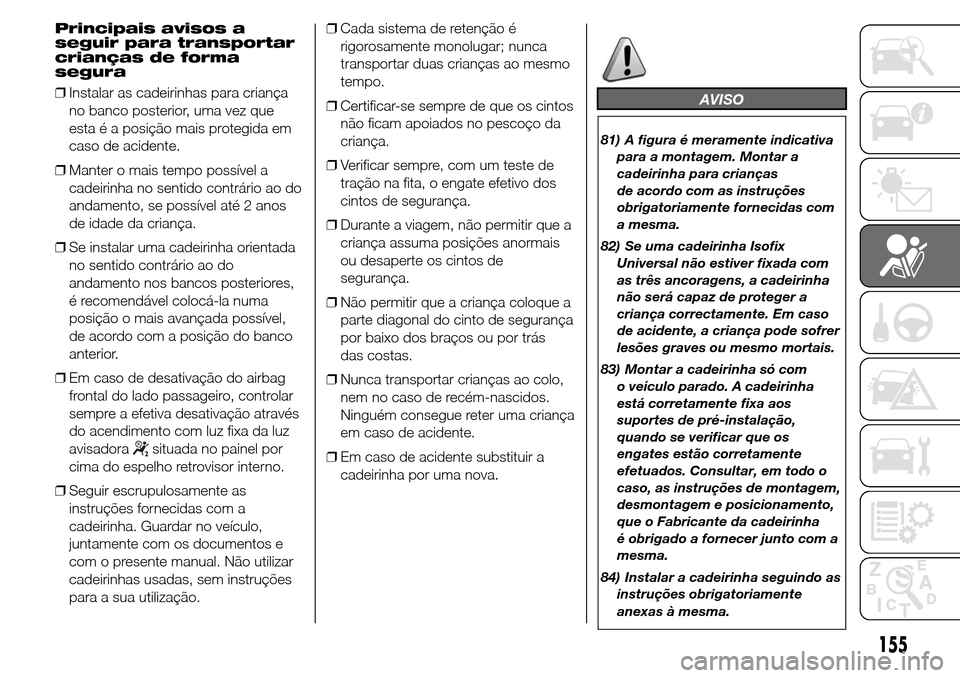

Principais avisos a
seguir para transportar
crianças de forma
segura
❒Instalar as cadeirinhas para criança
no banco posterior, uma vez que
esta é a posição mais protegida em
caso de acidente.
❒Manter o mais tempo possível a
cadeirinha no sentido contrário ao do
andamento, se possível até 2 anos
de idade da criança.
❒Se instalar uma cadeirinha orientada
no sentido contrário ao do
andamento nos bancos posteriores,
é recomendável colocá-la numa
posição o mais avançada possível,
de acordo com a posição do banco
anterior.
❒Em caso de desativação do airbag
frontal do lado passageiro, controlar
sempre a efetiva desativação através
do acendimento com luz fixa da luz
avisadora
situada no painel por
cima do espelho retrovisor interno.
❒Seguir escrupulosamente as
instruções fornecidas com a
cadeirinha. Guardar no veículo,
juntamente com os documentos e
com o presente manual. Não utilizar
cadeirinhas usadas, sem instruções
para a sua utilização.❒Cada sistema de retenção é
rigorosamente monolugar; nunca
transportar duas crianças ao mesmo
tempo.
❒Certificar-se sempre de que os cintos
não ficam apoiados no pescoço da
criança.
❒Verificar sempre, com um teste de
tração na fita, o engate efetivo dos
cintos de segurança.
❒Durante a viagem, não permitir que a
criança assuma posições anormais
ou desaperte os cintos de
segurança.
❒Não permitir que a criança coloque a
parte diagonal do cinto de segurança
por baixo dos braços ou por trás
das costas.
❒Nunca transportar crianças ao colo,
nem no caso de recém-nascidos.
Ninguém consegue reter uma criança
em caso de acidente.
❒Em caso de acidente substituir a
cadeirinha por uma nova.
AVISO
81) A figura é meramente indicativa
para a montagem. Montar a
cadeirinha para crianças
de acordo com as instruções
obrigatoriamente fornecidas com
a mesma.
82) Se uma cadeirinha Isofix
Universal não estiver fixada com
as três ancoragens, a cadeirinha
não será capaz de proteger a
criança correctamente. Em caso
de acidente, a criança pode sofrer
lesões graves ou mesmo mortais.
83) Montar a cadeirinha só com
o veículo parado. A cadeirinha
está corretamente fixa aos
suportes de pré-instalação,
quando se verificar que os
engates estão corretamente
efetuados. Consultar, em todo o
caso, as instruções de montagem,
desmontagem e posicionamento,
que o Fabricante da cadeirinha
é obrigado a fornecer junto com a
mesma.
84) Instalar a cadeirinha seguindo as
instruções obrigatoriamente
anexas à mesma.
155

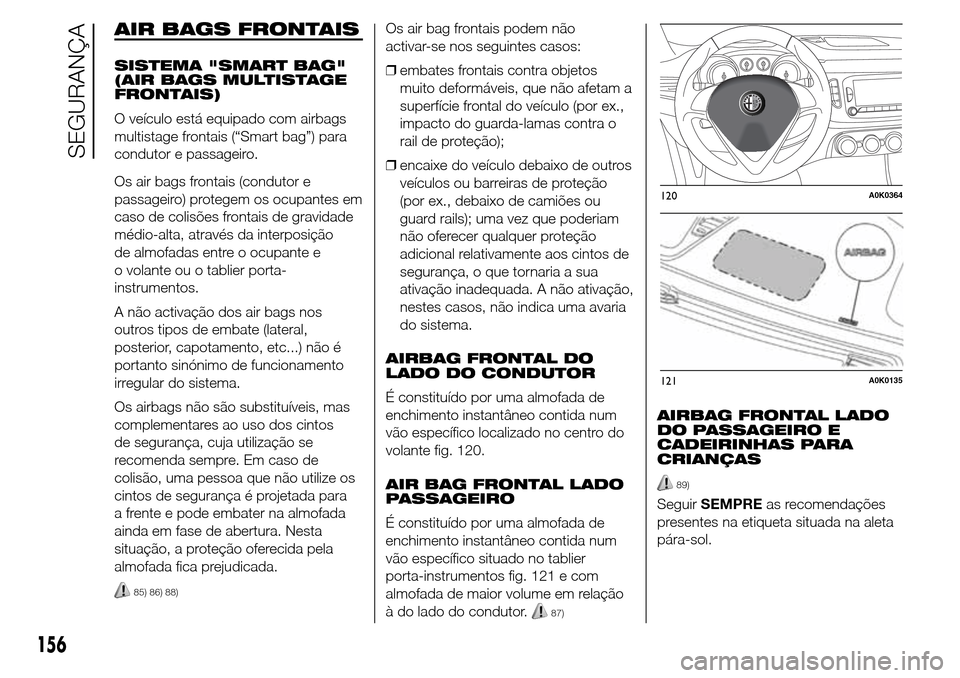

AIR BAGS FRONTAIS
SISTEMA "SMART BAG"
(AIR BAGS MULTISTAGE
FRONTAIS)
O veículo está equipado com airbags
multistage frontais (“Smart bag”) para
condutor e passageiro.
Os air bags frontais (condutor e
passageiro) protegem os ocupantes em
caso de colisões frontais de gravidade
médio-alta, através da interposição
de almofadas entre o ocupante e
o volante ou o tablier porta-
instrumentos.
A não activação dos air bags nos
outros tipos de embate (lateral,
posterior, capotamento, etc...) não é
portanto sinónimo de funcionamento
irregular do sistema.
Os airbags não são substituíveis, mas
complementares ao uso dos cintos
de segurança, cuja utilização se
recomenda sempre. Em caso de
colisão, uma pessoa que não utilize os
cintos de segurança é projetada para
a frente e pode embater na almofada
ainda em fase de abertura. Nesta
situação, a proteção oferecida pela
almofada fica prejudicada.
85) 86) 88)
Os air bag frontais podem não
activar-se nos seguintes casos:
❒embates frontais contra objetos
muito deformáveis, que não afetam a
superfície frontal do veículo (por ex.,
impacto do guarda-lamas contra o
rail de proteção);
❒encaixe do veículo debaixo de outros
veículos ou barreiras de proteção
(por ex., debaixo de camiões ou
guard rails); uma vez que poderiam
não oferecer qualquer proteção
adicional relativamente aos cintos de
segurança, o que tornaria a sua
ativação inadequada. A não ativação,
nestes casos, não indica uma avaria
do sistema.
AIRBAG FRONTAL DO
LADO DO CONDUTOR
É constituído por uma almofada de
enchimento instantâneo contida num
vão específico localizado no centro do
volante fig. 120.
AIR BAG FRONTAL LADO
PASSAGEIRO
É constituído por uma almofada de
enchimento instantâneo contida num
vão específico situado no tablier
porta-instrumentos fig. 121 e com
almofada de maior volume em relação
à do lado do condutor.
87)
AIRBAG FRONTAL LADO
DO PASSAGEIRO E
CADEIRINHAS PARA
CRIANÇAS
89)
SeguirSEMPREas recomendações
presentes na etiqueta situada na aleta
pára-sol.
120A0K0364
121A0K0135
156
SEGURANÇA

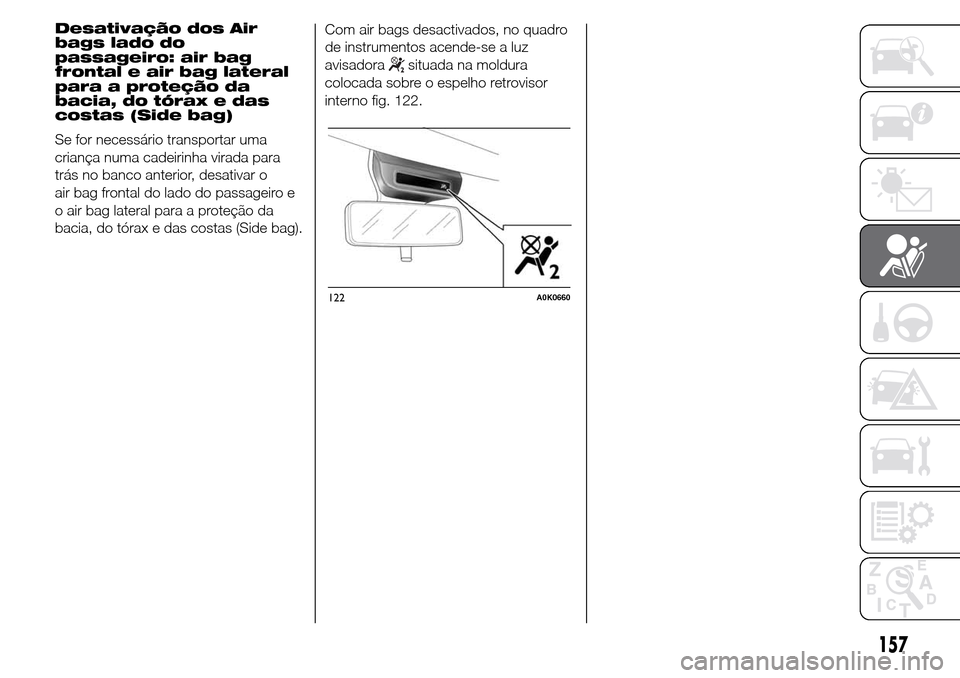

Desativação dos Air
bags lado do
passageiro: air bag
frontal e air bag lateral
para a proteção da
bacia, do tórax e das
costas (Side bag)
Se for necessário transportar uma
criança numa cadeirinha virada para
trás no banco anterior, desativar o
air bag frontal do lado do passageiro e
o air bag lateral para a proteção da
bacia, do tórax e das costas (Side bag).Com air bags desactivados, no quadro
de instrumentos acende-se a luz
avisadora
situada na moldura
colocada sobre o espelho retrovisor
interno fig. 122.
122A0K0660
157

AVISOS
Não lavar os bancos com água ou
vapor sob pressão (à mão ou nas
estações de lavagem automáticas para
bancos).
A ativação dos air bags frontais e/ou
laterais é possível se o veículo for
submetido a fortes colisões
respeitantes à zona inferior da
carroçaria (ex. colisões violentas contra
grades, passeios, quedas do veículo
em grandes buracos ou depressões de
estrada, etc.).
A activação dos airbags liberta uma
pequena quantidade de pós: estes não
são nocivos e não indicam um princípio
de incêndio. No entanto, o pó poderá
irritar a pele e os olhos: neste caso,
lavar com sabão neutro e água.
Todas as intervenções de controlo,
reparação e substituição inerentes aos
airbags devem ser efetuadas na Rede
de Assistência Alfa Romeo.
Em caso de destruição do veículo,
dirigir-se à Rede de Assistência Alfa
Romeo para fazer desativar o sistema
de airbags.A activação de pré-tensores e air bags
é decidida de modo diferenciado,
com base no tipo de colisão. A não
activação de um ou mais airbags não
indica um mau funcionamento do
sistema.
90) 91) 92) 93) 94) 95) 96) 97) 98) 99)
AVISO
90) Não prender objetos rígidos aos
cabides e às pegas de
sustentação.
91) Não apoiar a cabeça, os braços
ou os cotovelos na porta, nas
janelas e na área do window bag
para evitar possíveis lesões
durante a fase de enchimento.
92) Não pôr nunca a cabeça, os
braços e os cotovelos fora das
janelas.93) Se a luz avis.
não acender
rodando a chave para a posição
MAR, ou ficar acesa durante a
marcha (em algumas versões
juntamente à visualização de uma
mensagem no display) é possível
que esteja presente uma anomalia
nos sistemas de retenção. Neste
caso, os air bags ou os pré-
tensores poderão não se ativar
em caso de acidente ou (num
mais limitado numero de casos)
ativar-se de modo errado. Antes
de prosseguir, dirigir-se à Rede de
Assistência Alfa Romeo para o
controlo imediato do sistema.
94) Não viajar com objetos ao colo,
em frente ao tórax e muito menos
segurando nos lábios um
cachimbo, lápis, etc. Em caso de
colisão com intervenção do air
bag poderá causar-lhe danos
graves.
95) Se o veículo foi objeto de furto
ou tentativa de furto, se sofreu
atos de vandalismo, inundações
ou alagamentos, mandar verificar
o sistema de air bag junto da
Rede de Assistência Alfa Romeo.
161

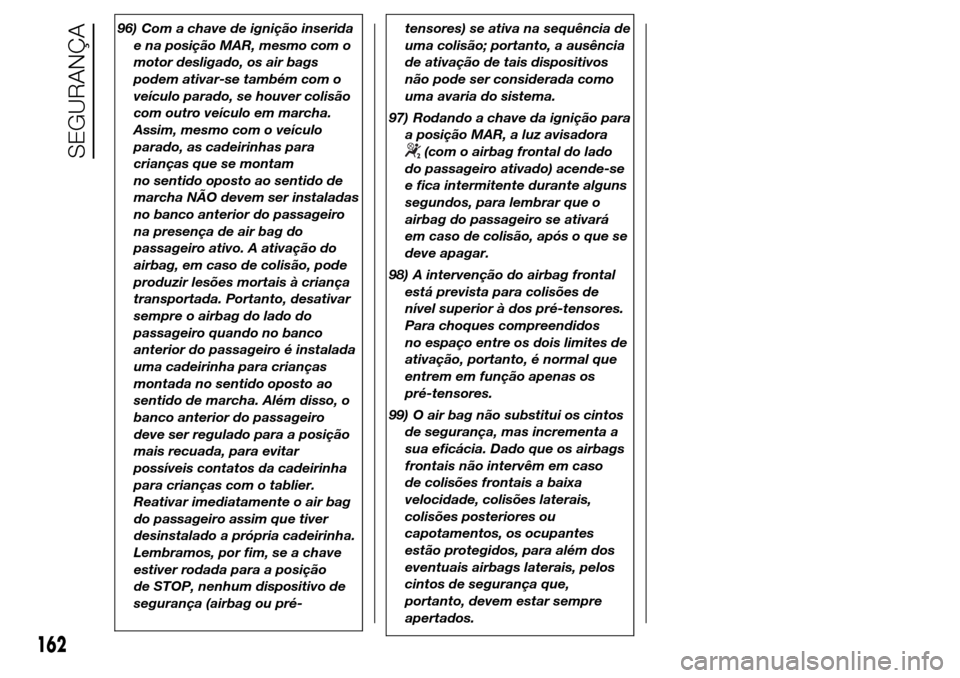

96) Com a chave de ignição inserida
e na posição MAR, mesmo com o
motor desligado, os air bags
podem ativar-se também com o
veículo parado, se houver colisão
com outro veículo em marcha.
Assim, mesmo com o veículo
parado, as cadeirinhas para
crianças que se montam
no sentido oposto ao sentido de
marcha NÃO devem ser instaladas
no banco anterior do passageiro
na presença de air bag do
passageiro ativo. A ativação do
airbag, em caso de colisão, pode
produzir lesões mortais à criança
transportada. Portanto, desativar
sempre o airbag do lado do
passageiro quando no banco
anterior do passageiro é instalada
uma cadeirinha para crianças
montada no sentido oposto ao
sentido de marcha. Além disso, o
banco anterior do passageiro
deve ser regulado para a posição
mais recuada, para evitar
possíveis contatos da cadeirinha
para crianças com o tablier.
Reativar imediatamente o air bag
do passageiro assim que tiver
desinstalado a própria cadeirinha.
Lembramos, por fim, se a chave
estiver rodada para a posição
de STOP, nenhum dispositivo de
segurança (airbag ou pré-tensores) se ativa na sequência de
uma colisão; portanto, a ausência
de ativação de tais dispositivos
não pode ser considerada como
uma avaria do sistema.
97) Rodando a chave da ignição para
a posição MAR, a luz avisadora
(com o airbag frontal do lado
do passageiro ativado) acende-se
e fica intermitente durante alguns
segundos, para lembrar que o
airbag do passageiro se ativará
em caso de colisão, após o que se
deve apagar.
98) A intervenção do airbag frontal
está prevista para colisões de
nível superior à dos pré-tensores.
Para choques compreendidos
no espaço entre os dois limites de
ativação, portanto, é normal que
entrem em função apenas os
pré-tensores.
99) O air bag não substitui os cintos
de segurança, mas incrementa a
sua eficácia. Dado que os airbags
frontais não intervêm em caso
de colisões frontais a baixa
velocidade, colisões laterais,
colisões posteriores ou
capotamentos, os ocupantes
estão protegidos, para além dos
eventuais airbags laterais, pelos
cintos de segurança que,
portanto, devem estar sempre
apertados.
162
SEGURANÇA

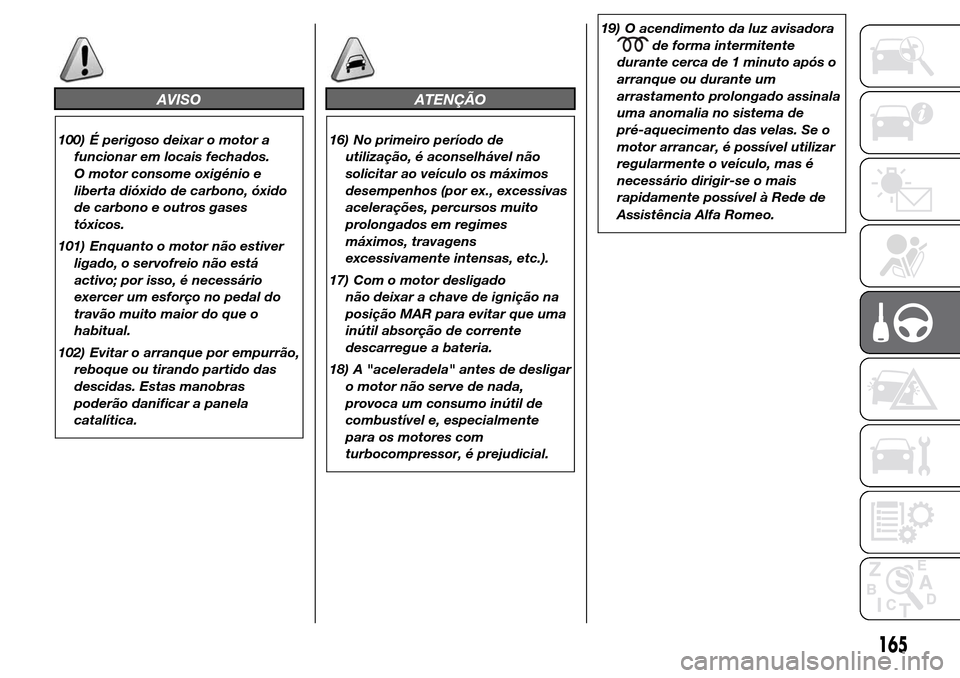

AVISO
100) É perigoso deixar o motor a
funcionar em locais fechados.
O motor consome oxigénio e
liberta dióxido de carbono, óxido
de carbono e outros gases
tóxicos.
101) Enquanto o motor não estiver
ligado, o servofreio não está
activo; por isso, é necessário
exercer um esforço no pedal do
travão muito maior do que o
habitual.
102) Evitar o arranque por empurrão,
reboque ou tirando partido das
descidas. Estas manobras
poderão danificar a panela
catalítica.
ATENÇÃO
16) No primeiro período de
utilização, é aconselhável não
solicitar ao veículo os máximos
desempenhos (por ex., excessivas
acelerações, percursos muito
prolongados em regimes
máximos, travagens
excessivamente intensas, etc.).
17) Com o motor desligado
não deixar a chave de ignição na
posição MAR para evitar que uma
inútil absorção de corrente
descarregue a bateria.
18) A "aceleradela" antes de desligar
o motor não serve de nada,
provoca um consumo inútil de
combustível e, especialmente
para os motores com
turbocompressor, é prejudicial.19) O acendimento da luz avisadora
de forma intermitente
durante cerca de 1 minuto após o
arranque ou durante um
arrastamento prolongado assinala
uma anomalia no sistema de
pré-aquecimento das velas. Se o
motor arrancar, é possível utilizar
regularmente o veículo, mas é
necessário dirigir-se o mais
rapidamente possível à Rede de
Assistência Alfa Romeo.
165

ALAVANCA SELETORA
A alavanca fig. 128 (versões com
volante à esquerda) ou fig. 129 (versões
com volante à direita), pode assumir
as seguintes posições:
❒P= Parqueamento
❒R= Marcha-atrás
❒N= Ponto-morto
❒D= Drive (marcha para a frente
automática)❒+= Passagem para a mudança
superior na modalidade de condução
sequencial
❒−= Passagem para a mudança
inferior na modalidade de condução
sequencial
No caso de utilização da alavanca na
modalidade de condução sequencial,
deslocando esta última de D para a
esquerda, as posições para + ou para
–, são instáveis.
A alavanca está equipada com o botão
A, que é necessário premir para
deslocar a alavanca para as posições P
ou R.
ECRÃ
O ecrã é capaz de visualizar:
❒na modalidade de condução
automáticaa mudança selecionada
(P, R, N, D). Com a alavanca na
posição D (Drive), no display são
visualizadas a letraDeamudança
inserida (por ex. D3 - ver fig. 130).
❒na modalidade de condução
sequencialo engate da mudança
(superior ou inferior), efetuado
manualmente, através da indicação
numérica fig. 131;POSIÇÕES DA ALAVANCA
Estacionamento (P)
A posição P corresponde à posição de
ponto-morto da caixa de vel. e efetua
o bloqueio mecânico das rodas
motrizes.
Engatá-la apenas com o veículo parado
e, se necessário, puxar também o
travão de mão.
128 - Versões com volante à esquerdaA0K0617
129 - Versões com volante à direitaA0K0618
130A0K1540
131A0K1541

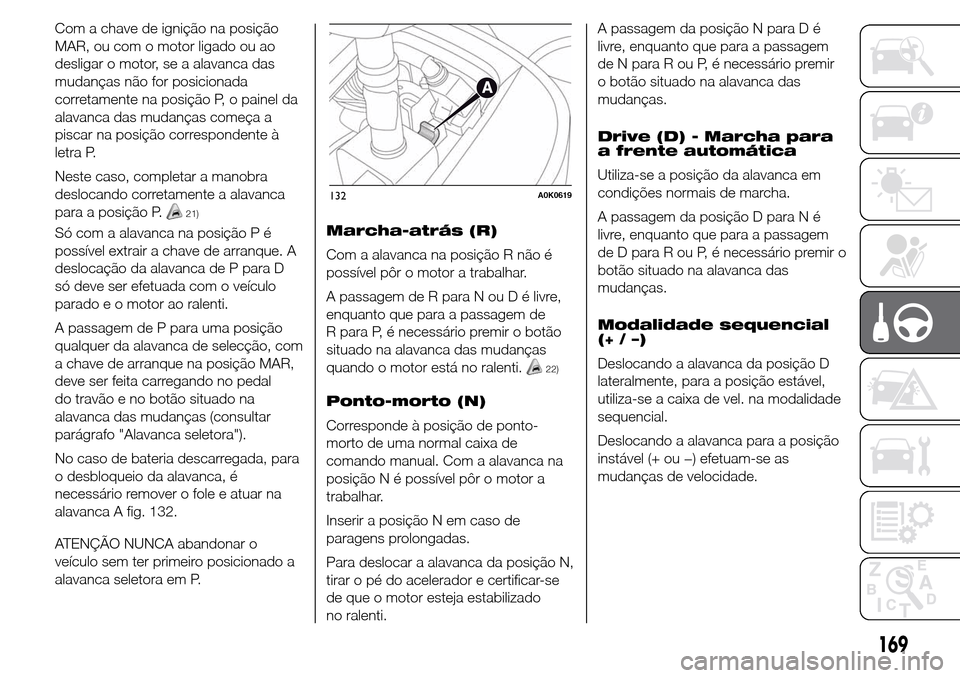

168
ARRANQUE E CONDUÇÃO

Com a chave de ignição na posição
MAR, ou com o motor ligado ou ao
desligar o motor, se a alavanca das
mudanças não for posicionada
corretamente na posição P, o painel da
alavanca das mudanças começa a
piscar na posição correspondente à
letra P.
Neste caso, completar a manobra
deslocando corretamente a alavanca
para a posição P.
21)
Só com a alavanca na posição P é
possível extrair a chave de arranque. A
deslocação da alavanca de P para D
só deve ser efetuada com o veículo
parado e o motor ao ralenti.
A passagem de P para uma posição
qualquer da alavanca de selecção, com
a chave de arranque na posição MAR,
deve ser feita carregando no pedal
do travão e no botão situado na
alavanca das mudanças (consultar
parágrafo "Alavanca seletora").
No caso de bateria descarregada, para
o desbloqueio da alavanca, é
necessário remover o fole e atuar na
alavanca A fig. 132.
ATENÇÃO NUNCA abandonar o
veículo sem ter primeiro posicionado a
alavanca seletora em P.Marcha-atrás (R)
Com a alavanca na posição R não é
possível pôr o motor a trabalhar.
A passagem de R para N ou D é livre,
enquanto que para a passagem de
R para P, é necessário premir o botão
situado na alavanca das mudanças
quando o motor está no ralenti.
22)
Ponto-morto (N)
Corresponde à posição de ponto-
morto de uma normal caixa de
comando manual. Com a alavanca na
posição N é possível pôr o motor a
trabalhar.
Inserir a posição N em caso de
paragens prolongadas.
Para deslocar a alavanca da posição N,
tirar o pé do acelerador e certificar-se
de que o motor esteja estabilizado
no ralenti.A passagem da posição N para D é
livre, enquanto que para a passagem
de N para R ou P, é necessário premir
o botão situado na alavanca das
mudanças.
Drive (D) - Marcha para
a frente automática
Utiliza-se a posição da alavanca em
condições normais de marcha.
A passagem da posição D para N é
livre, enquanto que para a passagem
de D para R ou P, é necessário premir o
botão situado na alavanca das
mudanças.
Modalidade sequencial
(+/–)
Deslocando a alavanca da posição D
lateralmente, para a posição estável,
utiliza-se a caixa de vel. na modalidade
sequencial.
Deslocando a alavanca para a posição
instável (+ ou −) efetuam-se as
mudanças de velocidade.
132A0K0619
169
