2016 Alfa Romeo Giulietta ESP

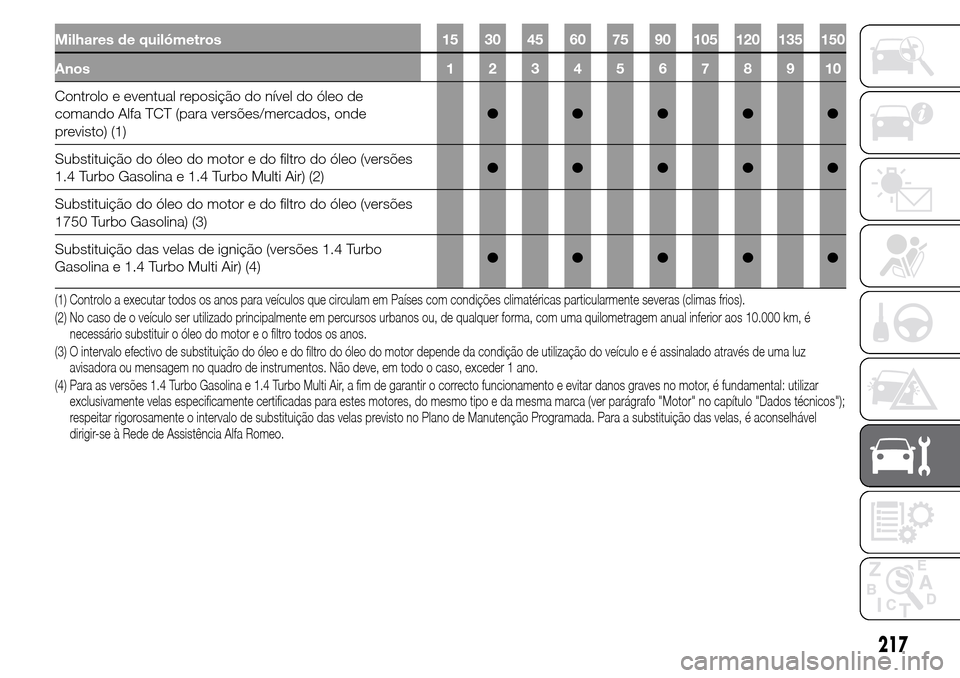

Milhares de quilómetros 15 30 45 60 75 90 105 120 135 150
Anos12345678910
Controlo e eventual reposição do nível do óleo de
comando Alfa TCT (para versões/mercados, onde
previsto) (1)●●●●●
Substituição do óleo do motor e do filtro do óleo (versões
1.4 Turbo Gasolina e 1.4 Turbo Multi Air) (2)●●●●●
Substituição do óleo do motor e do filtro do óleo (versões
1750 Turbo Gasolina) (3)
Substituição das velas de ignição (versões 1.4 Turbo
Gasolina e 1.4 Turbo Multi Air) (4)●●●●●
(1) Controlo a executar todos os anos para veículos que circulam em Países com condições climatéricas particularmente severas (climas frios).
(2) No caso de o veículo ser utilizado principalmente em percursos urbanos ou, de qualquer forma, com uma quilometragem anual inferior aos 10.000 km, é
necessário substituir o óleo do motor e o filtro todos os anos.
(3) O intervalo efectivo de substituição do óleo e do filtro do óleo do motor depende da condição de utilização do veículo e é assinalado através de uma luz
avisadora ou mensagem no quadro de instrumentos. Não deve, em todo o caso, exceder 1 ano.
(4) Para as versões 1.4 Turbo Gasolina e 1.4 Turbo Multi Air, a fim de garantir o correcto funcionamento e evitar danos graves no motor, é fundamental: utilizar
exclusivamente velas especificamente certificadas para estes motores, do mesmo tipo e da mesma marca (ver parágrafo "Motor" no capítulo "Dados técnicos");
respeitar rigorosamente o intervalo de substituição das velas previsto no Plano de Manutenção Programada. Para a substituição das velas, é aconselhável
dirigir-se à Rede de Assistência Alfa Romeo.
217

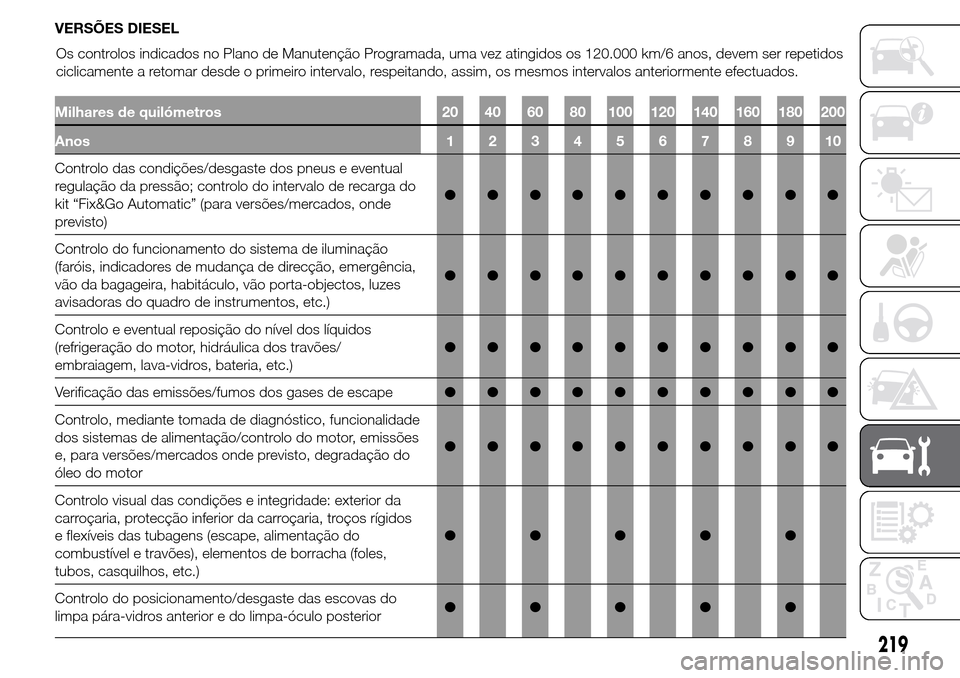

VERSÕES DIESEL
Milhares de quilómetros 20 40 60 80 100 120 140 160 180 200
Anos12345678910
Controlo das condições/desgaste dos pneus e eventual
regulação da pressão; controlo do intervalo de recarga do
kit “Fix&Go Automatic” (para versões/mercados, onde
previsto)●●●●●●●●●●
Controlo do funcionamento do sistema de iluminação
(faróis, indicadores de mudança de direcção, emergência,
vão da bagageira, habitáculo, vão porta-objectos, luzes
avisadoras do quadro de instrumentos, etc.)●●●●●●●●●●
Controlo e eventual reposição do nível dos líquidos
(refrigeração do motor, hidráulica dos travões/
embraiagem, lava-vidros, bateria, etc.)●●●●●●●●●●
Verificação das emissões/fumos dos gases de escape●●●●●●●●●●
Controlo, mediante tomada de diagnóstico, funcionalidade
dos sistemas de alimentação/controlo do motor, emissões
e, para versões/mercados onde previsto, degradação do
óleo do motor●●●●●●●●●●
Controlo visual das condições e integridade: exterior da
carroçaria, protecção inferior da carroçaria, troços rígidos
e flexíveis das tubagens (escape, alimentação do
combustível e travões), elementos de borracha (foles,
tubos, casquilhos, etc.)●●●●●
Controlo do posicionamento/desgaste das escovas do
limpa pára-vidros anterior e do limpa-óculo posterior●●●●●
219
Os controlos indicados no Plano de Manutenção Programada, uma vez atingidos os 120.000 km/6 anos, devem ser repetidos
ciclicamente a retomar desde o primeiro intervalo, respeitando, assim, os mesmos intervalos anteriormente efectuados.

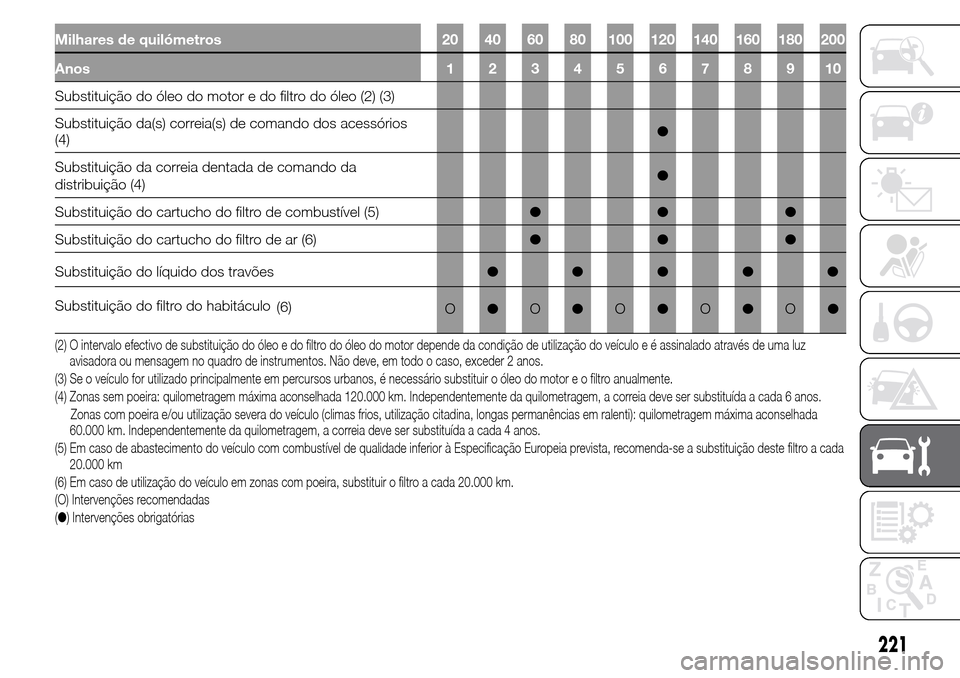

Milhares de quilómetros 20 40 60 80 100 120 140 160 180 200
Anos12345678910
Substituição do óleo do motor e do filtro do óleo (2) (3)
Substituição da(s) correia(s) de comando dos acessórios
(4)●
Substituição da correia dentada de comando da
distribuição (4)●
Substituição do cartucho do filtro de combustível (5)●●●
Substituição do cartucho do filtro de ar (6)●●●
Substituição do líquido dos travões●●●●●
Substituição do filtro do habitáculo
(6)
O●O●O●O●O●
(2) O intervalo efectivo de substituição do óleo e do filtro do óleo do motor depende da condição de utilização do veículo e é assinalado através de uma luz
avisadora ou mensagem no quadro de instrumentos. Não deve, em todo o caso, exceder 2 anos.
(3) Se o veículo for utilizado principalmente em percursos urbanos, é necessário substituir o óleo do motor e o filtro anualmente.
(4) Zonas sem poeira: quilometragem máxima aconselhada 120.000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 6 anos.
Zonas com poeira e/ou utilização severa do veículo (climas frios, utilização citadina, longas permanências em ralenti): quilometragem máxima aconselhada
60.000 km. Independentemente da quilometragem, a correia deve ser substituída a cada 4 anos.
(5) Em caso de abastecimento do veículo com combustível de qualidade inferior à Especificação Europeia prevista, recomenda-se a substituição destefiltro a cada
20.000 km
221
(6) Em caso de utilização do veículo em zonas com poeira, substituir o filtro a cada 20.000 km.
(O) Intervenções recomendadas
(●) Intervenções obrigatórias

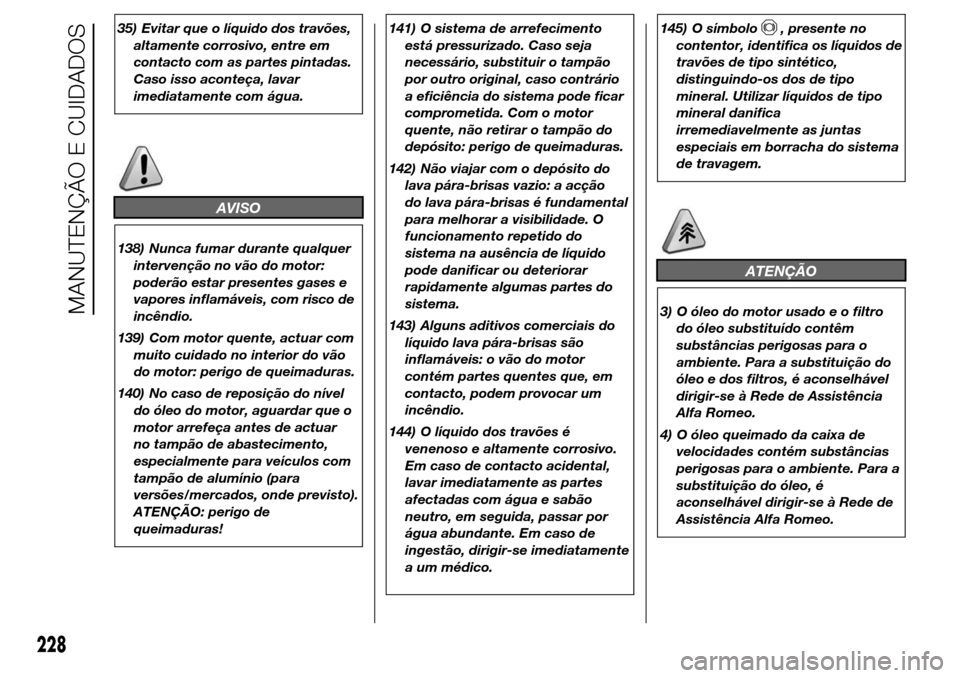

35) Evitar que o líquido dos travões,
altamente corrosivo, entre em
contacto com as partes pintadas.
Caso isso aconteça, lavar
imediatamente com água.
AVISO
138) Nunca fumar durante qualquer
intervenção no vão do motor:
poderão estar presentes gases e
vapores inflamáveis, com risco de
incêndio.
139) Com motor quente, actuar com
muito cuidado no interior do vão
do motor: perigo de queimaduras.
140) No caso de reposição do nível
do óleo do motor, aguardar que o
motor arrefeça antes de actuar
no tampão de abastecimento,
especialmente para veículos com
tampão de alumínio (para
versões/mercados, onde previsto).
ATENÇÃO: perigo de
queimaduras!141) O sistema de arrefecimento
está pressurizado. Caso seja
necessário, substituir o tampão
por outro original, caso contrário
a eficiência do sistema pode ficar
comprometida. Com o motor
quente, não retirar o tampão do
depósito: perigo de queimaduras.
142) Não viajar com o depósito do
lava pára-brisas vazio: a acção
do lava pára-brisas é fundamental
para melhorar a visibilidade. O
funcionamento repetido do
sistema na ausência de líquido
pode danificar ou deteriorar
rapidamente algumas partes do
sistema.
143) Alguns aditivos comerciais do
líquido lava pára-brisas são
inflamáveis: o vão do motor
contém partes quentes que, em
contacto, podem provocar um
incêndio.
144) O líquido dos travões é
venenoso e altamente corrosivo.
Em caso de contacto acidental,
lavar imediatamente as partes
afectadas com água e sabão
neutro, em seguida, passar por
água abundante. Em caso de
ingestão, dirigir-se imediatamente
a um médico.145) O símbolo
, presente no
contentor, identifica os líquidos de
travões de tipo sintético,
distinguindo-os dos de tipo
mineral. Utilizar líquidos de tipo
mineral danifica
irremediavelmente as juntas
especiais em borracha do sistema
de travagem.
ATENÇÃO
3) O óleo do motor usado e o filtro
do óleo substituído contêm
substâncias perigosas para o
ambiente. Para a substituição do
óleo e dos filtros, é aconselhável
dirigir-se à Rede de Assistência
Alfa Romeo.
4) O óleo queimado da caixa de
velocidades contém substâncias
perigosas para o ambiente. Para a
substituição do óleo, é
aconselhável dirigir-se à Rede de
Assistência Alfa Romeo.
228
MANUTENÇÃO E CUIDADOS

AVISO
146) O líquido existente na bateria é
venenoso e corrosivo. Evitar o
contacto com a pele e os olhos.
Não se aproxime da bateria com
lume ou possíveis fontes de
faíscas: perigo de explosão e
incêndio.
147) O funcionamento com o nível
do líquido demasiado baixo
danifica irreparavelmente
a bateria e pode provocar a sua
explosão.
148) Se o veículo tiver que ficar
parado por um período
prolongado em condições de frio
intenso, desmontar a bateria e
transportá-la para um lugar
aquecido, corre-se o risco que
congele.
149) Quando se deve operar na
bateria ou nas proximidades,
proteger sempre os olhos com
óculos apropriados.
ATENÇÃO
36) Uma montagem incorrecta de
acessórios eléctricos e
electrónicos pode provocar danos
graves no veículo. Se, após a
aquisição do veículo, se pretender
instalar acessórios (por ex.
anti-furto, radiotelefone, etc.),
dirigir-se à Rede de Assistência
Alfa Romeo, que saberá sugerir os
dispositivos mais adequados e
sobretudo recomendar sobre
a necessidade de utilizar uma
bateria com maior capacidade.
ATENÇÃO
5) As baterias contêm substâncias
muito perigosas para o ambiente.
Para a substituição da bateria,
dirigir-se à Rede de Assistência
Alfa Romeo.
RODAS E PNEUS
Antes de longas viagens e, de qualquer
forma, a cada duas semanas,
aproximadamente, controlar a pressão
dos pneus. Efectuar o controlo com
os pneus frios.
150) 151) 152) 153)
Com a utilização do veículo, é normal
que a pressão aumente; para o
correcto valor relativo à pressão de
enchimento do pneu, consultar o
parágrafo “Rodas” no capítulo “Dados
técnicos”.
Uma errada pressão provoca um
consumo anormal dos pneus fig. 189:
A pressão normal: faixa de rolamento
gasta de modo uniforme;
B pressão insuficiente: faixa de
rolamento particularmente gasta
nos bordos;
C pressão excessiva: piso do pneu
particularmente gasto no centro.
Os pneus devem ser substituídos
quando a espessura da faixa de
rolamento fica reduzida para 1,6 mm.
Em todo o caso, respeitar as normas
vigentes no país onde se circula.
230
MANUTENÇÃO E CUIDADOS

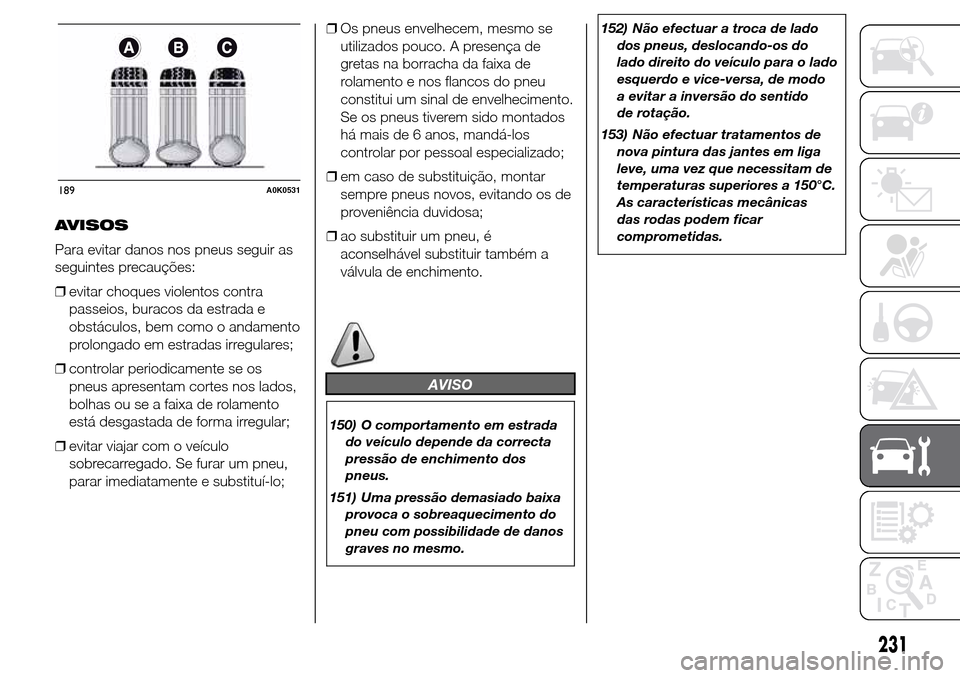

AVISOS
Para evitar danos nos pneus seguir as
seguintes precauções:
❒evitar choques violentos contra
passeios, buracos da estrada e
obstáculos, bem como o andamento
prolongado em estradas irregulares;
❒controlar periodicamente se os
pneus apresentam cortes nos lados,
bolhas ou se a faixa de rolamento
está desgastada de forma irregular;
❒evitar viajar com o veículo
sobrecarregado. Se furar um pneu,
parar imediatamente e substituí-lo;❒Os pneus envelhecem, mesmo se
utilizados pouco. A presença de
gretas na borracha da faixa de
rolamento e nos flancos do pneu
constitui um sinal de envelhecimento.
Se os pneus tiverem sido montados
há mais de 6 anos, mandá-los
controlar por pessoal especializado;
❒em caso de substituição, montar
sempre pneus novos, evitando os de
proveniência duvidosa;
❒ao substituir um pneu, é
aconselhável substituir também a
válvula de enchimento.
AVISO
150) O comportamento em estrada
do veículo depende da correcta
pressão de enchimento dos
pneus.
151) Uma pressão demasiado baixa
provoca o sobreaquecimento do
pneu com possibilidade de danos
graves no mesmo.152) Não efectuar a troca de lado
dos pneus, deslocando-os do
lado direito do veículo para o lado
esquerdo e vice-versa, de modo
a evitar a inversão do sentido
de rotação.
153) Não efectuar tratamentos de
nova pintura das jantes em liga
leve, uma vez que necessitam de
temperaturas superiores a 150°C.
As características mecânicas
das rodas podem ficar
comprometidas.
189A0K0531
231

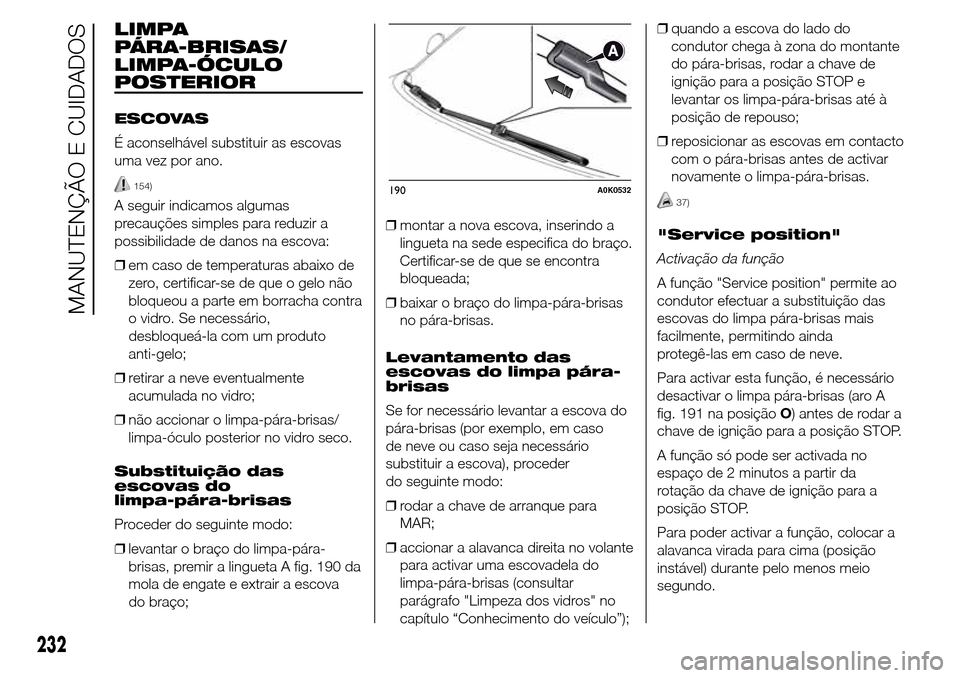

LIMPA
PÁRA-BRISAS/
LIMPA-ÓCULO
POSTERIOR
ESCOVAS
É aconselhável substituir as escovas
uma vez por ano.
154)
A seguir indicamos algumas
precauções simples para reduzir a
possibilidade de danos na escova:
❒em caso de temperaturas abaixo de
zero, certificar-se de que o gelo não
bloqueou a parte em borracha contra
o vidro. Se necessário,
desbloqueá-la com um produto
anti-gelo;
❒retirar a neve eventualmente
acumulada no vidro;
❒não accionar o limpa-pára-brisas/
limpa-óculo posterior no vidro seco.
Substituição das
escovas do
limpa-pára-brisas
Proceder do seguinte modo:
❒levantar o braço do limpa-pára-
brisas, premir a lingueta A fig. 190 da
mola de engate e extrair a escova
do braço;❒montar a nova escova, inserindo a
lingueta na sede especifica do braço.
Certificar-se de que se encontra
bloqueada;
❒baixar o braço do limpa-pára-brisas
no pára-brisas.
Levantamento das
escovas do limpa pára-
brisas
Se for necessário levantar a escova do
pára-brisas (por exemplo, em caso
de neve ou caso seja necessário
substituir a escova), proceder
do seguinte modo:
❒rodar a chave de arranque para
MAR;
❒accionar a alavanca direita no volante
para activar uma escovadela do
limpa-pára-brisas (consultar
parágrafo "Limpeza dos vidros" no
capítulo “Conhecimento do veículo”);❒quando a escova do lado do
condutor chega à zona do montante
do pára-brisas, rodar a chave de
ignição para a posição STOP e
levantar os limpa-pára-brisas até à
posição de repouso;
❒reposicionar as escovas em contacto
com o pára-brisas antes de activar
novamente o limpa-pára-brisas.37)
"Service position"
Activação da função
A função "Service position" permite ao
condutor efectuar a substituição das
escovas do limpa pára-brisas mais
facilmente, permitindo ainda
protegê-las em caso de neve.
Para activar esta função, é necessário
desactivar o limpa pára-brisas (aro A
fig. 191 na posiçãoO) antes de rodar a
chave de ignição para a posição STOP.
A função só pode ser activada no
espaço de 2 minutos a partir da
rotação da chave de ignição para a
posição STOP.
Para poder activar a função, colocar a
alavanca virada para cima (posição
instável) durante pelo menos meio
segundo.
190A0K0532
232
MANUTENÇÃO E CUIDADOS

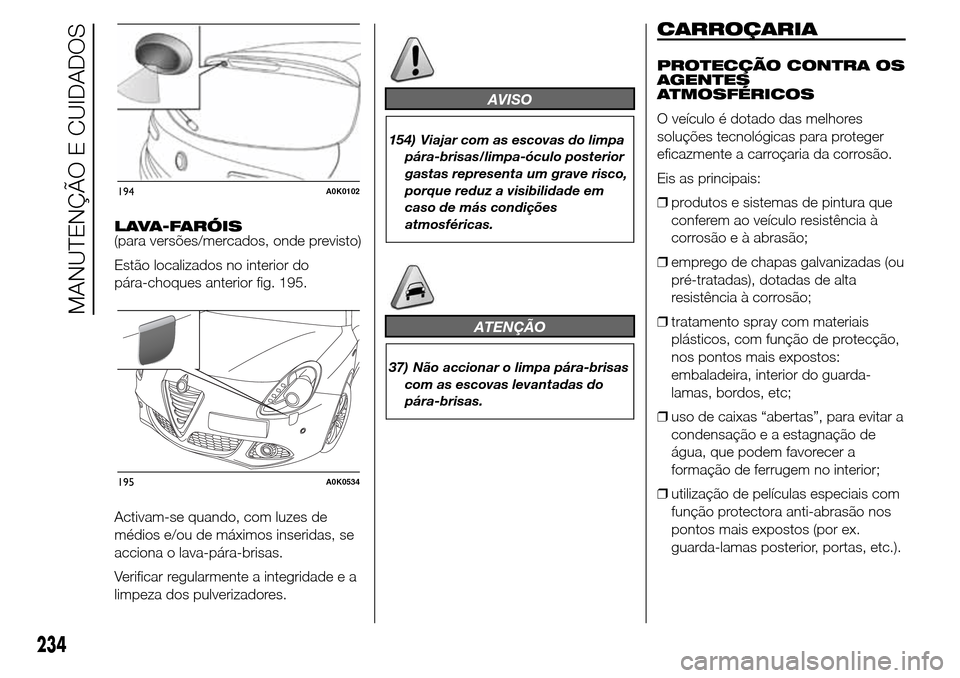

LAVA-FARÓIS
(para versões/mercados, onde previsto)
Estão localizados no interior do
pára-choques anterior fig. 195.
Activam-se quando, com luzes de
médios e/ou de máximos inseridas, se
acciona o lava-pára-brisas.
Verificar regularmente a integridade e a
limpeza dos pulverizadores.
AVISO
154) Viajar com as escovas do limpa
pára-brisas/limpa-óculo posterior
gastas representa um grave risco,
porque reduz a visibilidade em
caso de más condições
atmosféricas.
ATENÇÃO
37) Não accionar o limpa pára-brisas
com as escovas levantadas do
pára-brisas.
CARROÇARIA
PROTECÇÃO CONTRA OS
AGENTES
ATMOSFÉRICOS
O veículo é dotado das melhores
soluções tecnológicas para proteger
eficazmente a carroçaria da corrosão.
Eis as principais:
❒produtos e sistemas de pintura que
conferem ao veículo resistência à
corrosão e à abrasão;
❒emprego de chapas galvanizadas (ou
pré-tratadas), dotadas de alta
resistência à corrosão;
❒tratamento spray com materiais
plásticos, com função de protecção,
nos pontos mais expostos:
embaladeira, interior do guarda-
lamas, bordos, etc;
❒uso de caixas “abertas”, para evitar a
condensação e a estagnação de
água, que podem favorecer a
formação de ferrugem no interior;
❒utilização de películas especiais com
função protectora anti-abrasão nos
pontos mais expostos (por ex.
guarda-lamas posterior, portas, etc.).
194A0K0102
195A0K0534
234
MANUTENÇÃO E CUIDADOS
