DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
POŁOŻENIA ISOFIX W SAMOCHODZIE
Kategorie wagoweKategoria
wymiarówUrządzenieSiedzenie
pasażera
przedniegoSiedzenia
pasażerów tylnych
bocznychSiedzenie
pasażera tylne
środkowe
(zależnie od
wyposażenia)
Grupa 0 (do 10 kg) E ISO/R1XILX
Grupa 0+ (do 13 kg)E ISO/R1
XILX
D ISO/R2XILX
C ISO/R3X IL (*) X
Grupa 1 (od 9 do 18 kg)D ISO/R2
XILX
C ISO/R3X IL (*) X
B ISO/F2X IUF–IL X
B1 ISO/F2XX IUF–IL X
A ISO/F3X IUF–IL X
Grupa 2 (od 15 do
25 kg)XILX
Grupa 3 (od 22 do
36 kg)XILX
X Pozycja ISOFIX niedostosowana do systemów ochronnych dla dzieci ISOFIX dla tej kategorii wagowej i/lub wymiarów.
IL Dostosowana do systemów mocowania fotelików dla dzieci ISOFIX kategorii „Specjalnej do danego pojazdu”, „Ograniczonej” lub „Pół-uniwersalnej”,
homologowanych do tego typu pojazdu.
IL (*) Fotelik ISOFIX można zamontować, posługując się elementami regulacji siedzenia przedniego (w przypadku zainstalowanych siedzeń
Carbonshell Sport „Sparco” nie ma konieczności używania elementów regulacyjnych).
IUF Dostosowana do systemów chroniących dzieci ISOFIX z kategorii uniwersalnej, zwróconych przodem do kierunku jazdy i homologowanych do
użytku w tej grupie wagowej.
X Pozycja ISOFIX niedostosowana do systemów ochronnych dla dzieci ISOFIX dla tej kategorii wagowej i/lub wymiarów.
95

DOSTOSOWANIE SIEDZEŃ
PASAŻERÓW DO UŻYCIA FOTELIKÓW
i-Size
Skrajne miejsca tylne samochodu
posiadają homologację na możliwość
stosowania fotelików i-Size ostatniej
generacji.
Foteliki tego typu, zaprojektowane
i homologowane zgodnie
z rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu
w samochodzie dzieci:
obowiązek przewożenia dziecka
w wieku do 15 miesięcy tyłem do
kierunku jazdy;
większa ochrona ze strony fotelika
w razie zderzeń bocznych;
zachęcenie do korzystania z systemu
ISOFIX mającego na celu uniknięcie
błędów podczas instalacji fotelika;
większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale
o wzrost dziecka;
lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można uważać
za lepszą wersję fotelików ISOFIX,
ponieważ mogą być instalowane stricte
na miejscach z homologacją i-Size, ale też
ich montaż możliwy jest na miejscach
z homologacją ISOFIX (EKG R44).
UWAGA Miejsca samochodu
z homologacją i-Size wyszczególnione sąsymbolem widocznym na rys. 92.
9206086S0008EM
96
BEZPIECZEŃSTWO

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie pasażera
przedniegoSiedzenia pasażerów
tylnych bocznychSiedzenie pasażera
tylne środkowe
Foteliki dziecięce i-SizeISO/R2
X i-U X
ISO/F2 X i-U X
i-U: dostosowane do fotelików i-Size typu uniwersalnego, montowanych zarówno tyłem do kierunku jazdy jak i w kierunku jazdy.
X: miejsce siedzące nieodpowiednie dla fotelików dziecięcych i-Size typu uniwersalnego.
97

FOTELIKI ZALECANE PRZEZ ALFA ROMEO DLA MODELU GIULIA
Lineaccessori marki Alfa Romeo proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.
OSTRZEŻENIE Alfa Romeo zaleca instalowanie fotelika zgodnie z obowiązkowo dołączonymi do niego instrukcjami.
Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+ : od
urodzeniado wagi
13 kg
od 40 do 85 cm
PEG-PEREGO
Primo Viaggio SLFotelik uniwersalny/ISOFIX.
Instalowany w stronę przeciwną do
kierunku jazdy wyłącznie przy
użyciu pasów bezpieczeństwa
samochodu lub z zastosowaniem
specjalnej bazy ISOFIX K
(możliwość nabycia oddzielnie)
i mocowań ISOFIX samochodu.
Alfa Romeo zaleca instalowanie go
przy użyciu specjalnej bazy ISOFIX
K (nabywanej oddzielnie) oraz
mocowań ISOFIX samochodu.
Z bazą należy instalować fotelik na
jednym ze skrajnych miejsc tylnych.
ISOFIX Base 0+1 K
98
BEZPIECZEŃSTWO

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 1: od 9 do
18 kg
od 67 do 105 cm
Fair G0/1SFotelik uniwersalny/ISOFIX.
Może być instalowany
z zastosowaniem wyłącznie pasów
bezpieczeństwa samochodu (tylko
w kierunku jazdy) lub za pomocą
mocowań ISOFIX w samochodzie.
Alfa Romeo zaleca instalowanie go
z zastosowaniem platformy
ISOFIX zwróconej tyłem do
kierunku jazdy (typu A RWF - do
nabycia oddzielnie) lub platformy
ISOFIX zwróconej przodem do
kierunku jazdy (typuM-FWF-do
nabycia oddzielnie), zagłówka
sztywnego (do nabycia oddzielnie)
i mocowań ISOFIX samochodu.
Z bazą należy instalować fotelik na
jednym ze skrajnych miejsc tylnych.
Odnośnik 1: Platforma Fair
ISOFIX RWF
lub
Odnośnik 2: Platforma Fair
ISOFIX FWF
Grupa 2: od 15 do
25 kg
od 95 do 135 cm
TAKATA MAXI PLUSInstaluje się tylko w pozycji
odwróconej do przodu, przy użyciu
trzypunktowego pasa
bezpieczeństwa i mocowań ISOFIX
samochodu.
Alfa Romeo zaleca instalowanie go
przy użyciu mocowań ISOFIX
samochodu.
Należy instalować na skrajnych
miejscach tylnych.
Alfa Romeo zaleca dla dzieci
o wzroście do 135 cm stosowanie
zawsze oparcia.
99

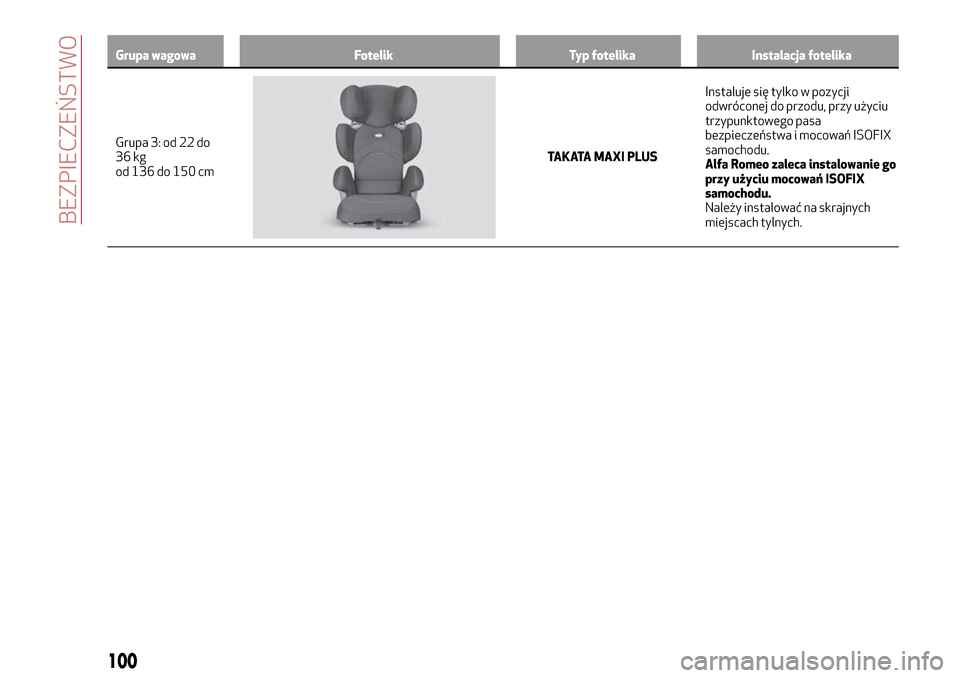

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 3: od 22 do
36kg
od 136 do 150 cmTAKATA MAXI PLUSInstaluje się tylko w pozycji
odwróconej do przodu, przy użyciu
trzypunktowego pasa
bezpieczeństwa i mocowań ISOFIX
samochodu.
Alfa Romeo zaleca instalowanie go
przy użyciu mocowań ISOFIX
samochodu.
Należy instalować na skrajnych
miejscach tylnych.
100
BEZPIECZEŃSTWO

Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie
przewozić dzieci
Foteliki dla dzieci należy instalować na
siedzeniu tylnym, gdyż jest to położenie
najbardziej chronione w przypadku
zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
Gdyby na siedzeniu przednim po
stronie pasażera zainstalowano fotelik
dziecięcy zwrócony tyłem do kierunku
jazdy, zaleca się wyjąć zagłówek (patrz
procedura opisana w sekcji „Zagłówki”
w rozdziale „Poznawanie samochodu”).
Gdyby nie było konieczności przewożenia
dziecka w jakimkolwiek typie fotelika,
należy prawidłowo ustawić zagłówek
w pierwotnym położeniu.
W przypadku wyłączenia poduszki
powietrznej pasażera należy zawsze
sprawdzić, czy na przedniej lampie
sufitowej świeci się odpowiednia lampka
sygnalizacyjna informująca o wyłączeniu
poduszki.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta fotelika.
Należy przechowywać ją w samochodzie
wraz z dokumentami i instrukcją obsługi.
Nie należy używać fotelika w sposób
niezgodny z instrukcjami użycia.
Każdy system ochronny przeznaczony
jest wyłącznie dla jednego dziecka: nie
należy nigdy przewozić równocześnie
dwoje dzieci.
Należy sprawdzać zawsze, czy pas
bezpieczeństwa nie uciska szyi dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub za
plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
W razie wypadku fotelik należy
wymienić na nowy.
UWAGA
73)POWAŻNE NIEBEZPIECZEŃSTWO Gdy
przednia poduszka powietrzna po stronie
pasażera jest aktywna, na siedzeniu
pasażera przedniego nie należy montować
fotelików dziecięcych, które montuje się
w kierunku przeciwnym do kierunku jazdy.
Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka, niezależnie od siły zderzenia.
Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położenie
najbardziej bezpieczne w przypadku
zderzenia.
74)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik dla
dziecka odwrócony tyłem do kierunku jazdy,
świadczy odpowiedni symbol podany na
etykiecie przyklejonej do daszka
przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
(patrz opis w sekcji „Uzupełniający system
bezpieczeństwa biernego (SRS) - Poduszki
powietrzne”).
101

75)W razie konieczności przewożenia
dziecka na siedzeniu przednim po stronie
pasażera, w foteliku ustawionym przeciwnie
do kierunku jazdy, poduszki powietrzne po
stronie pasażera, przednią i boczną (Side
bag), należy wyłączyć za pomocą Menu
głównego systemu Connect (patrz opis
w sekcji „Uzupełniający system
bezpieczeństwa biernego (SRS) - Poduszki
powietrzne”) i upewnić się, czy dezaktywacja
nastąpiła, o czym informuje świecąca na
przedniej lampie sufitowej dioda
OFF.
Ponadto siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby uniknąć
ewentualnego kontaktu fotelika z dzieckiem
z deską rozdzielczą.
76)Nie należy poruszać siedzeniem
przednim lub tylnym, gdy siedzi na nim
dziecko lub umieszczony jest na nim fotelik
z dzieckiem.
77)Nieprawidłowy montaż fotelika
dziecięcego może uniemożliwić działanie
systemu ochronnego. W razie wypadku
bowiem fotelik może poluzować się i dziecko
może odnieść poważne, a nawet śmiertelne
obrażenia ciała. Aby odpowiednio
zainstalować system ochronny dla
niemowlaka lub większego dziecka, należy
ściśle postępować według instrukcji
podanych przez Producenta.
78)Gdy system ochronny dla dziecka nie
jest stosowany, należy umocować go pasem
bezpieczeństwa lub za pomocą mocowań
ISOFIX bądź wyjąć go z samochodu. Nie
należy pozostawiać go nieumocowanego we
wnętrzu samochodu. Ma to na celu
uniknięcie sytuacji, w której w razie nagłego
hamowania lub zderzenia fotelik mógłby
spowodować obrażenia pasażerów.79)Po zainstalowaniu fotelika dla dziecka
nie należy przesuwać siedzenia: przed
jakąkolwiek regulacją siedzenia należy
zawsze zdjąć najpierw z niego fotelik
dziecięcy.
80)Należy zawsze upewnić się, że taśma
pasa bezpieczeństwa nie przechodzi pod
ramionami lub za plecami dziecka. W razie
wypadku pas bezpieczeństwa nie będzie
w stanie przytrzymać dziecka i istnieje
ryzyko spowodowania poważnych, a nawet
śmiertelnych obrażeń ciała dziecka. Dziecko
powinno więc zawsze prawidłowo zapinać
własny pas bezpieczeństwa.
81)Nie należy używać tego samego
mocowania dolnego do instalacji kilku
systemów ochronnych dla dzieci.
82)Jeśli dany fotelik ISOFIX typu
uniwersalnego nie jest umocowany
wszystkimi trzema mocowaniami, fotelik
taki nie będzie w stanie ochronić dziecka we
właściwy sposób. W razie wypadku dziecko
mogłoby odnieść poważne, a nawet
śmiertelne obrażenia.
83)Fotelik można montować tylko
wówczas, gdy samochód stoi. Fotelik jest
poprawnie zamocowany w obejmach
wówczas, gdy słychać dźwięki zatrzaśnięcia,
które potwierdzają prawidłowe
zamocowanie. W każdym wypadku należy
przestrzegać instrukcji montażu, demontażu
i ustawienia fotelika, którą producent
zobowiązany jest do niego dołączyć.
84)Jeśli samochód brał udział w wypadku
drogowym o dużej sile uderzenia, należy
wymienić mocowania ISOFIX i fotelik
dziecięcy.
85)Jeśli samochód brał udział w wypadku
drogowym o dużej sile uderzenia, należy
wymienić zarówno fotelik jak i pas
bezpieczeństwa, którym był on umocowany.
UZUPEŁNIAJĄCYSYSTEM
BEZPIECZEŃSTWA BIERNEGO
(SRS) - PODUSZKI
POWIETRZNE
Samochód wyposażony jest
w następujące elementy:
przednia poduszka powietrzna dla
kierowcy;
przednia poduszka powietrzna dla
pasażera;
przednie boczne poduszki powietrzne
chroniące okolice miednicy, klatki
piersiowej i ramion (Side bag) kierowcy
i pasażera;
boczne poduszki powietrzne
chroniące głowy pasażerów miejsc
przednich i pasażerów miejsc tylnych
bocznych (Window bag).
O lokalizacji danej poduszki powietrznej
w samochodzie świadczy napis „AIRBAG”
umieszczony: na kierownicy pod
znaczkiem Alfa Romeo, na desce
rozdzielczej, na poszyciu bocznym lub na
etykiecie w pobliżu punktu otwarcia
poduszki powietrznej.
PODUSZKI POWIETRZNE PRZEDNIE
Poduszki powietrzne przednie (kierowcy
i pasażera) chronią pasażerów miejsc
przednich w przypadku zderzeń
czołowych o średnio-dużej energii
zderzenia, oddzielając poduszką
pasażerów od kierownicy i od deski
rozdzielczej.
102
BEZPIECZEŃSTWO
