2016 Alfa Romeo 4C Kezelési és karbantartási útmutató (in Hungarian)

HÁTSÓ KÖDLÁMPA/
TOLATÓLÁMPA
109)
A hátsó ködlámpák A ábra 105 vagy a
tolatólámpa B ábra 105 izzóinak
cseréjét az alábbiak szerint végezzük:
az óramutató járásával ellentétes
irányú forgatással húzzuk ki a foglalatot
C ábra 106, húzzuk ki az izzót, és
cseréljük ki.
3. FÉKLÁMPA
LED-es típusúak. A cserét egy kijelölt
Alfa Romeo márkaszervizben
végeztessük el.
RENDSZÁMTÁBLA-
Az izzók cseréjét az alábbiak szerint
végezzük:
az A lámpatestre (az ábrán -
ábra 107 - látható módon) oldalról
kifejtett erővel nyomjuk össze a
tartórugót, azután távolítsuk el az A
rendszámtábla-világítás egységet;
az óramutató járásával ellentétes
irányba forgassuk el a foglalatot B
ábra 108, húzzuk ki az izzót C, és
cseréljük ki.
FIGYELMEZTETÉS
109)A hátsó ködlámpa izzó és a
tolatólámpa izzó közel helyezkedik el a
kipufogódobokhoz, ezért ügyeljünk arra,
hogy az izzócsere során ne égessük meg
magunkat.
(105. ábra)A0L0097
(106. ábra)A0L0126(107. ábra)A0L0136
(108. ábra)A0L0099
126
SZÜKSÉG ESETÉN
VILÁGÍTÁS

BELSŐ VILÁGÍTÁS
IZZÓCSERE
BELSŐ VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint
végezzük:
a nyilakkal jelzett pontokban feszítve
emeljük ki az A ábra 109 mennyezeti
lámpatestet;
nyissuk ki a védőfedelet B ábra 110,
húzzuk ki a C izzót az oldalsó
érintkezők közül, és cseréljük ki.
Győződjünk meg arról, hogy az új izzó
pontosan az érintkezők közé kerüljön és
rögzüljön;
zárjuk vissza a védőfedelet B
ábra 110, és nyomással rögzítsük a
helyén a mennyezeti lámpatestet A
ábra 109 az érzékelhető reteszelődés
megtörténtéig.
CSOMAGTÉR-VILÁGÍTÁS
Az izzó cseréjét az alábbiak szerint
végezzük:
nyissuk ki a csomagtérajtót, és a
nyíllal jelzett pontnál feszítve emeljük ki
az A ábra 111 lámpatestet;
nyissuk ki a B védőfedelet, és
cseréljük ki a benyomással rögzülő
izzót;
helyezzük vissza a lámpatestre a B
védőfedelet;
illesszük vissza a megfelelő helyre az
A lámpatestet, először az egyik, majd a
másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.
(109. ábra)A0L0100
(110. ábra)A0L0101
(111. ábra)A0L0140
127

BIZTOSÍTÉKCSERE
ÁLTALÁNOS ISMERTETÉS
A biztosítékok az elektromos
berendezések védelmét biztosítják
azáltal, hogy a berendezés
meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az
áramkört.
Ha valamelyik elektromos berendezés
nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk
meg: az A ábra 112 vezetőszál nem
lehet szakadt, épnek kell lennie.
A kiolvadt biztosítékot mindig
ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük
ki.
110) 111) 112) 113) 114)17)
B = ép biztosíték;
C = megszakadt vezetőszálú biztosíték.
HOZZÁFÉRÉS A
BIZTOSÍTÉKOKHOZ
A biztosítékok két biztosítéktáblában
találhatók: a motortérben és az
utastérben helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el
ábra 113: a biztosítékokhoz hozzáférés
érdekében hajtsuk ki az A csavarokat,
és távolítsuk el a B fedelet.
A számozás, amely minden egyes
biztosíték esetében azonosítja a hozzá
tartozó elektromos berendezéseket, a
fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk
meg arról, hogy a biztosítéktábla B
fedele megfelelően le van zárva.
18)
Műszerfal biztosítéktábla
A műszerfal alatt, az utasülés előtti
részen található.
A biztosítéktáblához
ábra 116 hozzáférés érdekében a
következőkben ismertetett eljárást
követve vegyük le a védőpanelt:
hajtsuk ki a négy csavart A ábra 115;
az ötödik rögzítőcsavarhoz való
hozzáférés érdekében távolítsuk el a B
betétet, és vegyük le a C műanyag
fedelet;(112. ábra)A0L0102
(113. ábra)A0L0137(114. ábra)A0L0104
128
SZÜKSÉG ESETÉN

ezután hajtsuk ki az ötödik csavart D,
és a biztosítéktáblához való
hozzáféréshez távolítsuk el a
védőpanelt.
(115. ábra)A0L0105
(116. ábra)A0L0106
129

MOTORTÉR BIZTOSÍTÉKTÁBLAábra 114
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
A fényszóró fénysugár-beállító szerkezete (egyes változatoknál/piacokon) F09 5
Egytónusú figyelmeztető hangjelzés F10 10
12 V-os csatlakozóaljzat / szivargyújtó F86 15
Külső tükrök páramentesítő fűtése F88 7,5
MŰSZERFAL BIZTOSÍTÉKTÁBLAábra 116
VÉDETT FOGYASZTÓ BIZTOSÍTÉK AMPER
Központi zárF38 15
Kétirányú szélvédőmosó szivattyú F43 20
+30 Vezető oldali elektromos ablakemelő F47 20
+30 Utas oldali elektromos ablakemelő F48 20
FIGYELMEZTETÉS
110)Ha valamelyik biztosíték kiolvadása ismételten jelentkezik, vizsgáltassuk meg a gépkocsit egy kijelölt Alfa Romeo márkaszervizben.
111)A kiolvadt biztosítékot soha nem szabad nagyobb terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.
112)Ha egy általános védelmi biztosíték (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) kiolvadt, forduljunk egy kijelölt Alfa Romeo márkaszervizhez.
113)A biztosíték cseréje előtt ügyeljünk arra, hogy a gyújtáskulcs ki legyen húzva, és minden elektromos berendezés ki legyen kapcsolva.
114)Ha a biztonsági rendszerek (légzsák rendszer, fékrendszer), a hajtómű rendszerek (motor vezérlőrendszer, sebességváltó vezérlőrendszer)
vagy a kormánymű rendszer egy általános védelmi biztosítéka kiolvadt, forduljunk egy kijelölt Alfa Romeo márkaszervizhez.
130
SZÜKSÉG ESETÉN

FIGYELMEZTETÉS
17)Soha nem szabad a kiolvadt biztosítékot más vezetődarabbal, fémhuzallal pótolni.
18)Ha szükségessé válik a motortér mosása, ügyeljünk arra, hogy a motortér biztosítéktábláját ne érje közvetlen vízsugár.
131

AZ AKKUMULÁTOR
TÖLTÉSE
FIGYELMEZTETÉS Az akkumulátor
feltöltésének alábbi leírása csupán
tájékoztatásul szolgál. Ezt a műveletet
egy kijelölt Alfa Romeo márkaszervizzel
végeztessük el.
FIGYELMEZTETÉS Az elektromos
áramellátás akkumulátorról való
lekötése előtt várjunk legalább egy
percet a gyújtáskulcs STOP állásba
fordítása és a vezető oldali ajtó
becsukása után. Az elektromos
áramellátás akkumulátorra való
visszakötésekor győződjünk meg arról,
hogy a gyújtáskulcs STOP állásba van,
és a vezető oldali ajtó becsukott
állapotú.
12 V névleges feszültségű és 15 A
maximális áramerősségű
akkumulátortöltő használata ajánlott 12
- 24 óra időtartamra. A túl hosszú ideig
tartó töltés az akkumulátor
károsodásához vezethet.
A töltést az alábbiak szerint végezzük:
kössük le az akkumulátor negatív
pólusáról a sarut;
csatlakoztassuk a töltőberendezés
töltőkábeleit az akkumulátor
kivezetéseihez, ügyelve a helyes
polaritásra;
kapcsoljuk be az akkumulátortöltőt;
a töltés befejezésekor először a
töltőberendezést kapcsoljuk ki, és csak
azután vegyük le a töltőkábeleket az
akkumulátorról;
csatlakoztassuk ismét az
akkumulátor negatív pólusára a sarut.
A GÉPKOCSI
FELEMELÉSE
Ha a gépkocsit fel kell emelni, forduljunk
egy kijelölt Alfa Romeo
márkaszervizhez, ahol a szükséges
célszerszámokon kívül rendelkezésre áll
az ehhez szükséges karos emelő vagy
krokodilemelő.
Szükség esetén a gépkocsi felemelése
megfelelően leeresztett hidraulikus
emelővel lehetséges.
A gépkocsi emelési pontjait az oldalsó
küszöbspoilereken a
szimbólumok
jelölik (lásd az ábrán
ábra 117 szemléltetett pontokat).
Az ábrákon ábra 118és ábra 119a
gépkocsi első részének és hátsó
részének felemelésére szolgáló helyes
felfekvési pontok láthatók.
FIGYELMEZTETÉS A gépkocsi karos
emelőre történő elhelyezése során
vegyük figyelembe, hogy a motor-váltó
(117. ábra)A0L0029
132
SZÜKSÉG ESETÉN

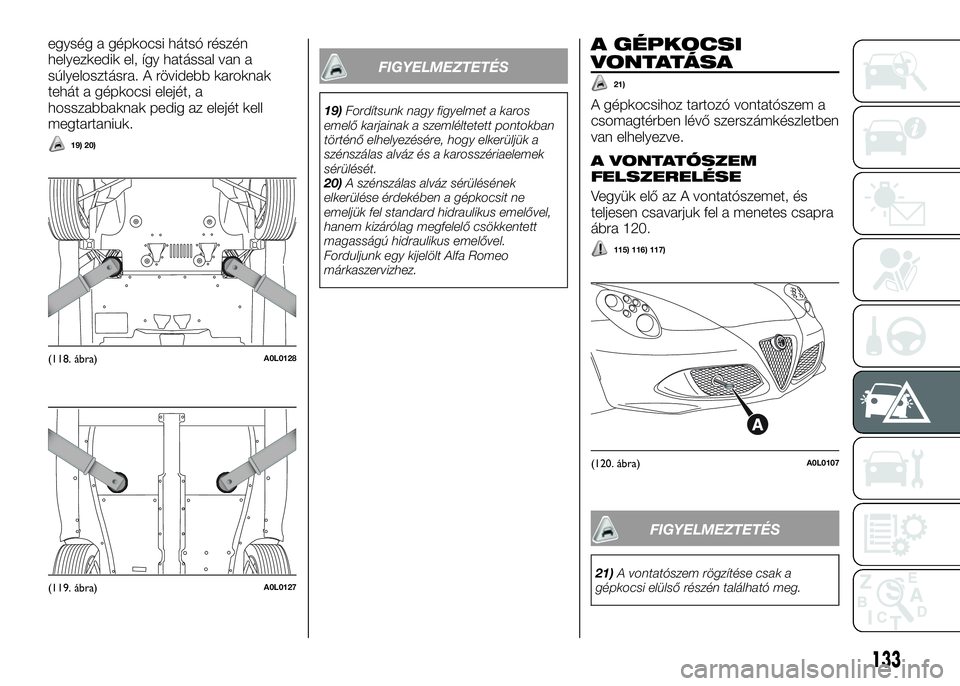

egység a gépkocsi hátsó részén
helyezkedik el, így hatással van a
súlyelosztásra. A rövidebb karoknak
tehát a gépkocsi elejét, a
hosszabbaknak pedig az elejét kell
megtartaniuk.
19) 20)
FIGYELMEZTETÉS
19)Fordítsunk nagy figyelmet a karos
emelő karjainak a szemléltetett pontokban
történő elhelyezésére, hogy elkerüljük a
szénszálas alváz és a karosszériaelemek
sérülését.
20)A szénszálas alváz sérülésének
elkerülése érdekében a gépkocsit ne
emeljük fel standard hidraulikus emelővel,
hanem kizárólag megfelelő csökkentett
magasságú hidraulikus emelővel.
Forduljunk egy kijelölt Alfa Romeo
márkaszervizhez.
A GÉPKOCSI
VONTATÁSA
21)
A gépkocsihoz tartozó vontatószem a
csomagtérben lévő szerszámkészletben
van elhelyezve.
A VONTATÓSZEM
FELSZERELÉSE
Vegyük elő az A vontatószemet, és
teljesen csavarjuk fel a menetes csapra
ábra 120.
115) 116) 117)
FIGYELMEZTETÉS
21)A vontatószem rögzítése csak a
gépkocsi elülső részén található meg.
(118. ábra)A0L0128
(119. ábra)A0L0127
(120. ábra)A0L0107
133
