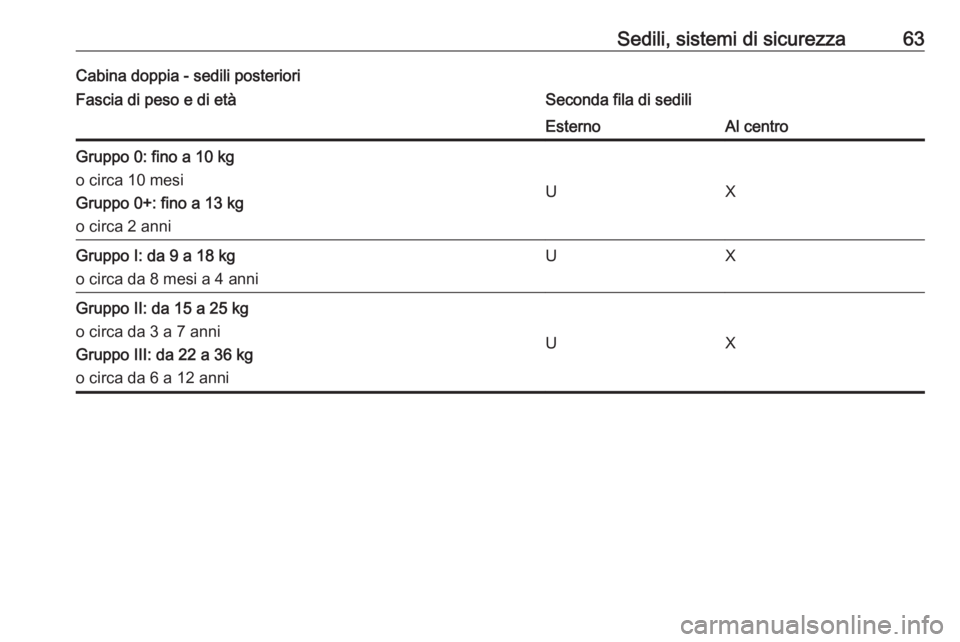

Sedili, sistemi di sicurezza63Cabina doppia - sedili posterioriFascia di peso e di etàSeconda fila di sediliEsternoAl centroGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
UX
Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniUXGruppo II: da 15 a 25 kg
o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
UX

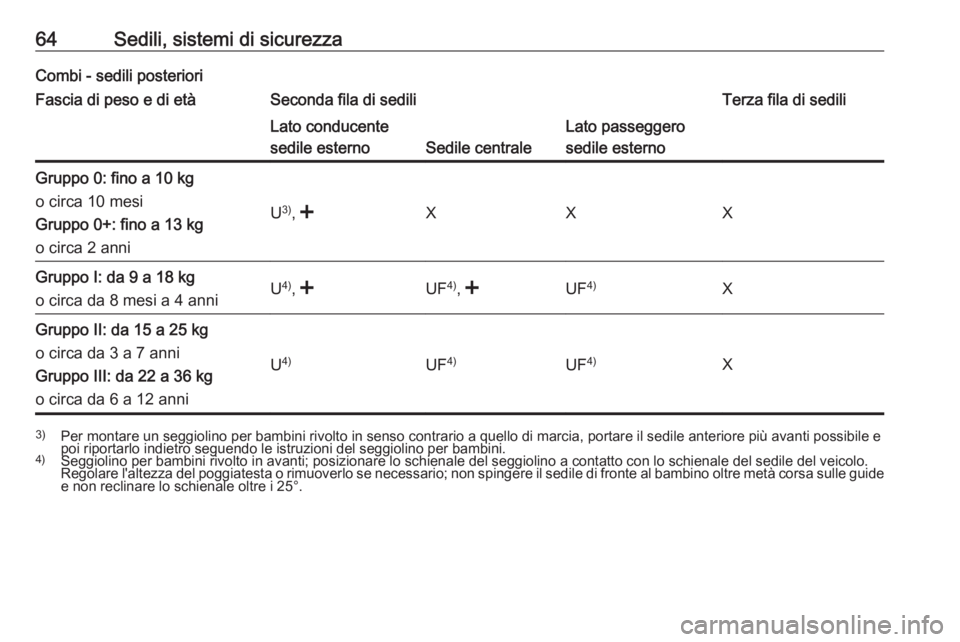

64Sedili, sistemi di sicurezzaCombi - sedili posterioriFascia di peso e di etàSeconda fila di sediliTerza fila di sediliLato conducente
sedile esterno
Sedile centrale
Lato passeggero
sedile esternoGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
U 3)
, Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniU 4)
, , o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
U 4)UF 4)UF4)X
3)
Per montare un seggiolino per bambini rivolto in senso contrario a quello di marcia, portare il sedile anteriore più avanti possibile e
poi riportarlo indietro seguendo le istruzioni del seggiolino per bambini.
4) Seggiolino per bambini rivolto in avanti; posizionare lo schienale del seggiolino a contatto con lo schienale del sedile del veicolo.
Regolare l'altezza del poggiatesta o rimuoverlo se necessario; non spingere il sedile di fronte al bambino oltre metà corsa sulle guide
e non reclinare lo schienale oltre i 25°.

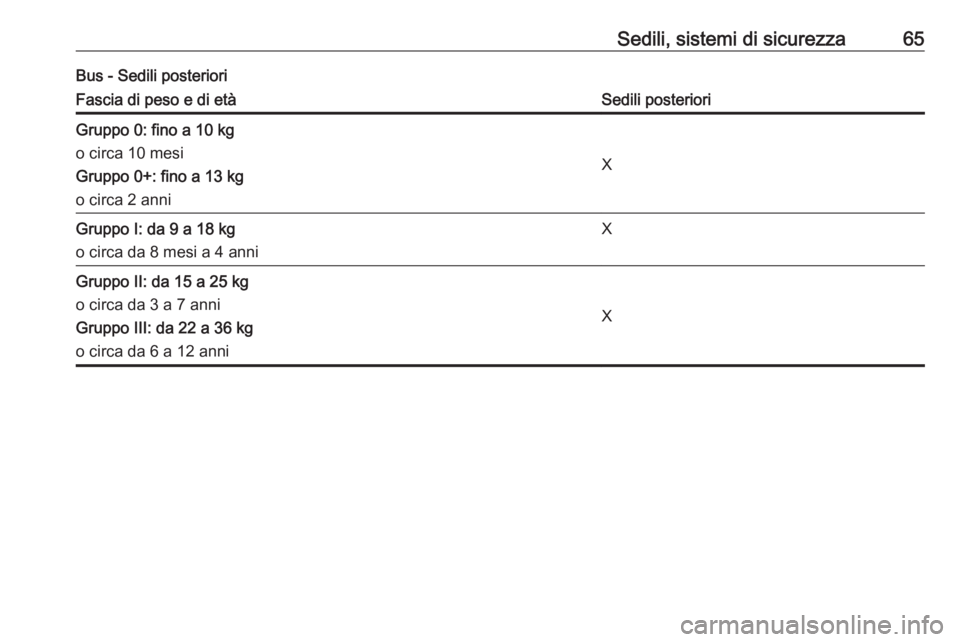

Sedili, sistemi di sicurezza65Bus - Sedili posterioriFascia di peso e di etàSedili posterioriGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
X
Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniXGruppo II: da 15 a 25 kg
o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
X

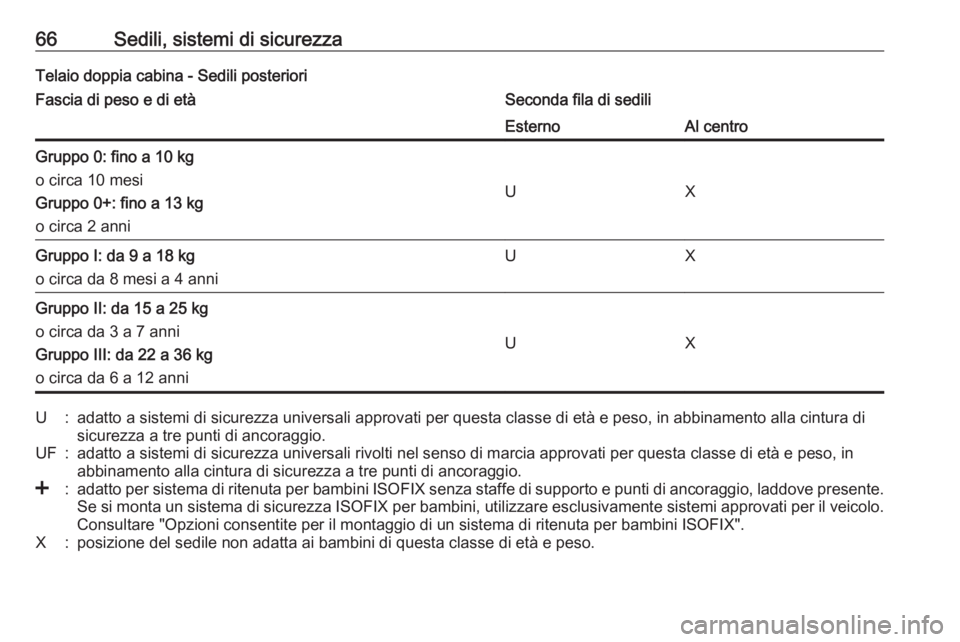

66Sedili, sistemi di sicurezzaTelaio doppia cabina - Sedili posterioriFascia di peso e di etàSeconda fila di sediliEsternoAl centroGruppo 0: fino a 10 kg
o circa 10 mesi
Gruppo 0+: fino a 13 kg
o circa 2 anni
UX
Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniUXGruppo II: da 15 a 25 kg
o circa da 3 a 7 anni
Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anni
UX
U:adatto a sistemi di sicurezza universali approvati per questa classe di età e peso, in abbinamento alla cintura di
sicurezza a tre punti di ancoraggio.UF:adatto a sistemi di sicurezza universali rivolti nel senso di marcia approvati per questa classe di età e peso, in
abbinamento alla cintura di sicurezza a tre punti di ancoraggio.<:adatto per sistema di ritenuta per bambini ISOFIX senza staffe di supporto e punti di ancoraggio, laddove presente.
Se si monta un sistema di sicurezza ISOFIX per bambini, utilizzare esclusivamente sistemi approvati per il veicolo.
Consultare "Opzioni consentite per il montaggio di un sistema di ritenuta per bambini ISOFIX".X:posizione del sedile non adatta ai bambini di questa classe di età e peso.

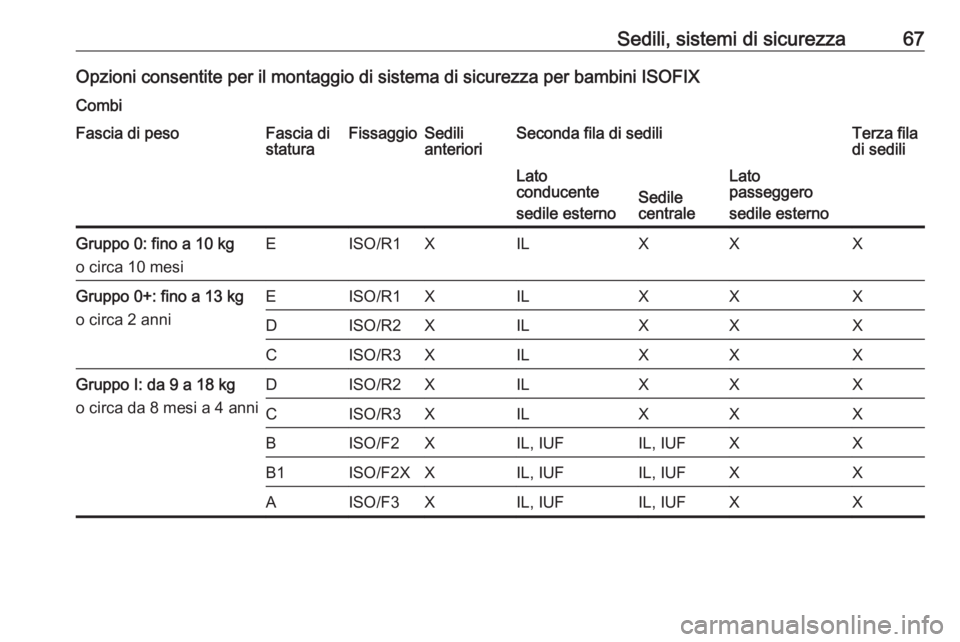

Sedili, sistemi di sicurezza67Opzioni consentite per il montaggio di sistema di sicurezza per bambini ISOFIXCombiFascia di pesoFascia di
staturaFissaggioSedili
anterioriSeconda fila di sediliTerza fila
di sediliLato
conducente
sedile esterno
Sedile
centrale
Lato
passeggero
sedile esternoGruppo 0: fino a 10 kg
o circa 10 mesiEISO/R1XILXXXGruppo 0+: fino a 13 kg
o circa 2 anniEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

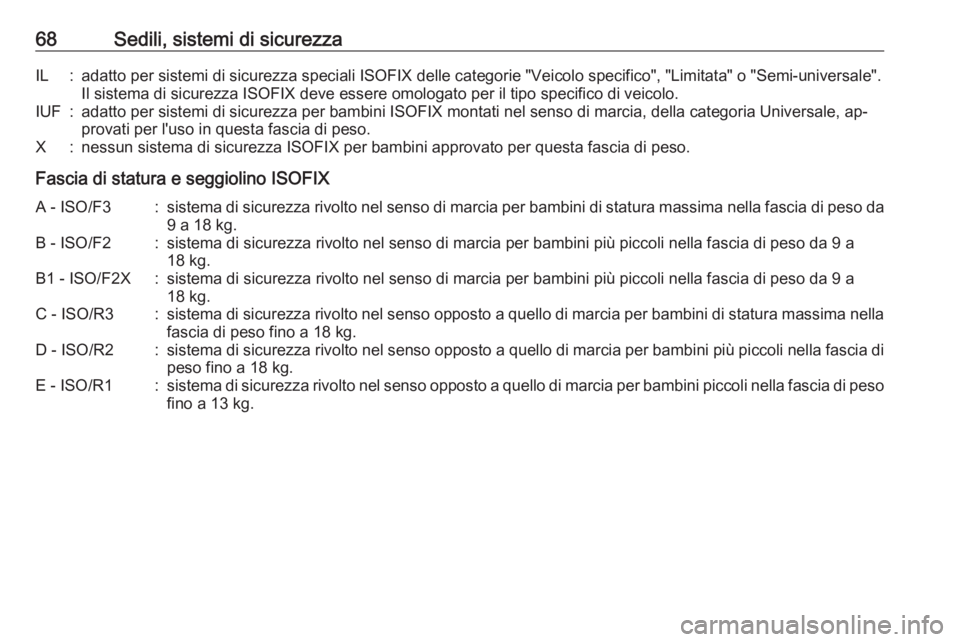

68Sedili, sistemi di sicurezzaIL:adatto per sistemi di sicurezza speciali ISOFIX delle categorie "Veicolo specifico", "Limitata" o "Semi-universale".Il sistema di sicurezza ISOFIX deve essere omologato per il tipo specifico di veicolo.IUF:adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, ap‐
provati per l'uso in questa fascia di peso.X:nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso.
Fascia di statura e seggiolino ISOFIX
A - ISO/F3:sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da
9 a 18 kg.B - ISO/F2:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a
18 kg.B1 - ISO/F2X:sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da 9 a
18 kg.C - ISO/R3:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kg.D - ISO/R2:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di peso fino a 18 kg.E - ISO/R1:sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg.

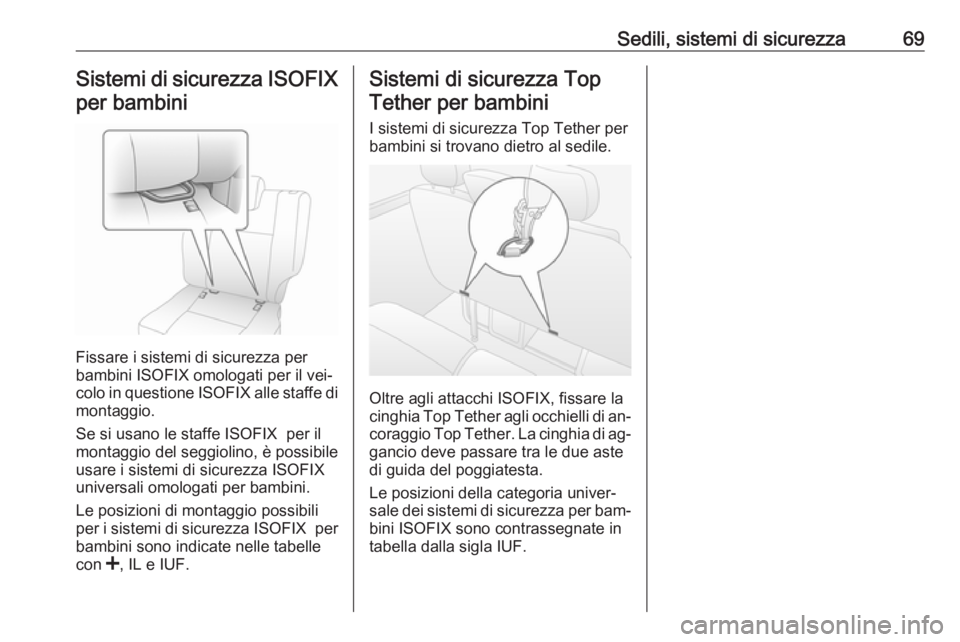

Sedili, sistemi di sicurezza69Sistemi di sicurezza ISOFIX
per bambini
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il vei‐ colo in questione ISOFIX alle staffe di
montaggio.
Se si usano le staffe ISOFIX per il montaggio del seggiolino, è possibile
usare i sistemi di sicurezza ISOFIX
universali omologati per bambini.
Le posizioni di montaggio possibili
per i sistemi di sicurezza ISOFIX per
bambini sono indicate nelle tabelle
con <, IL e IUF.
Sistemi di sicurezza Top
Tether per bambini
I sistemi di sicurezza Top Tether per
bambini si trovano dietro al sedile.
Oltre agli attacchi ISOFIX, fissare la
cinghia Top Tether agli occhielli di an‐ coraggio Top Tether. La cinghia di ag‐
gancio deve passare tra le due aste
di guida del poggiatesta.
Le posizioni della categoria univer‐
sale dei sistemi di sicurezza per bam‐ bini ISOFIX sono contrassegnate in
tabella dalla sigla IUF.

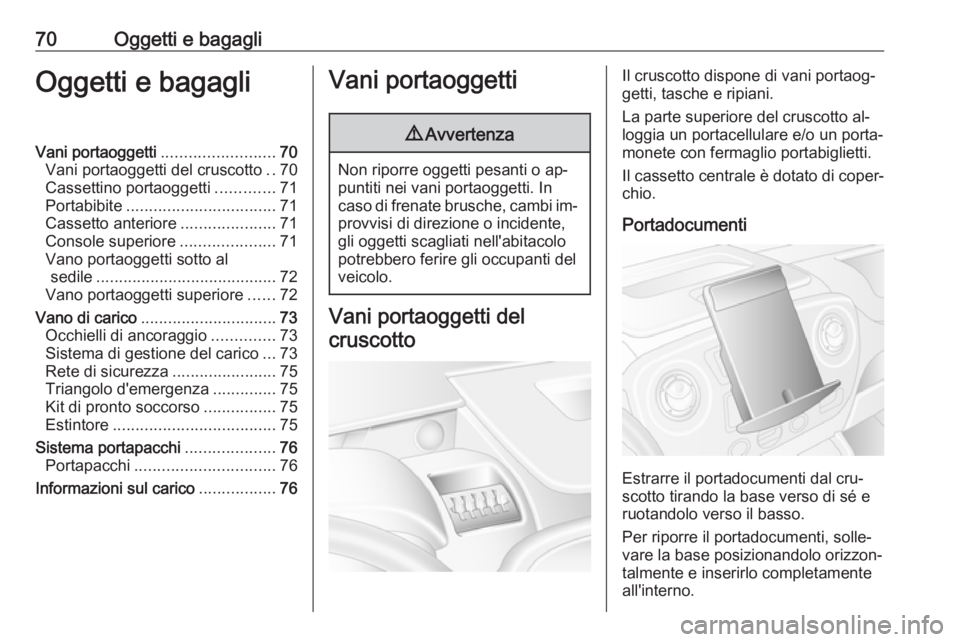

70Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................70
Vani portaoggetti del cruscotto ..70
Cassettino portaoggetti .............71
Portabibite ................................. 71
Cassetto anteriore .....................71
Console superiore .....................71
Vano portaoggetti sotto al sedile ........................................ 72
Vano portaoggetti superiore ......72
Vano di carico .............................. 73
Occhielli di ancoraggio ..............73
Sistema di gestione del carico ...73
Rete di sicurezza .......................75
Triangolo d'emergenza ..............75
Kit di pronto soccorso ................75
Estintore .................................... 75
Sistema portapacchi ....................76
Portapacchi ............................... 76
Informazioni sul carico .................76Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o ap‐
puntiti nei vani portaoggetti. In
caso di frenate brusche, cambi im‐
provvisi di direzione o incidente,
gli oggetti scagliati nell'abitacolo
potrebbero ferire gli occupanti del
veicolo.
Vani portaoggetti del
cruscotto
Il cruscotto dispone di vani portaog‐
getti, tasche e ripiani.
La parte superiore del cruscotto al‐ loggia un portacellulare e/o un porta‐monete con fermaglio portabiglietti.
Il cassetto centrale è dotato di coper‐
chio.
Portadocumenti
Estrarre il portadocumenti dal cru‐
scotto tirando la base verso di sé e
ruotandolo verso il basso.
Per riporre il portadocumenti, solle‐
vare la base posizionandolo orizzon‐
talmente e inserirlo completamente
all'interno.
