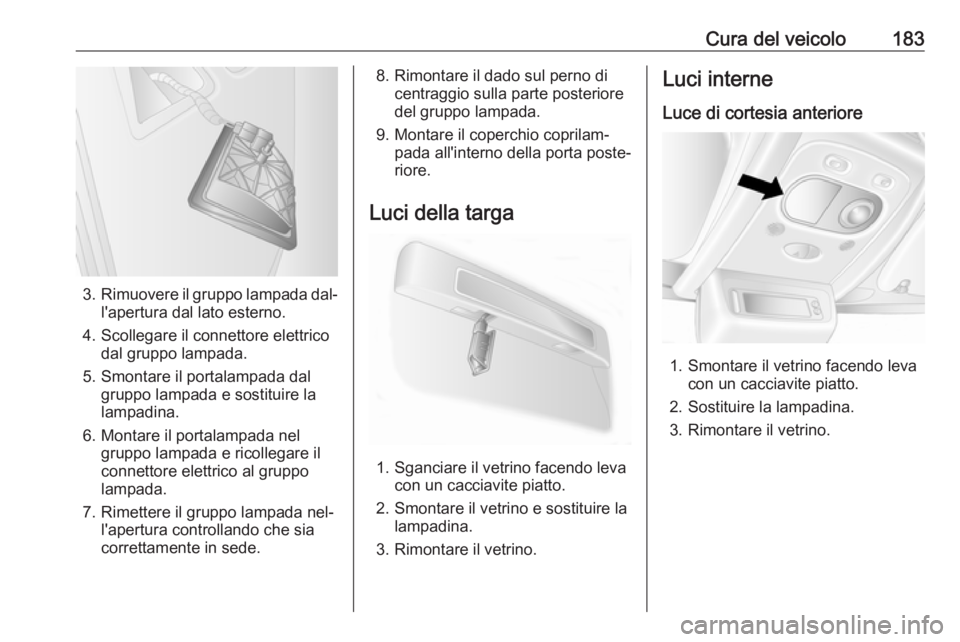

Cura del veicolo183
3.Rimuovere il gruppo lampada dal‐
l'apertura dal lato esterno.
4. Scollegare il connettore elettrico dal gruppo lampada.
5. Smontare il portalampada dal gruppo lampada e sostituire la
lampadina.
6. Montare il portalampada nel gruppo lampada e ricollegare il
connettore elettrico al gruppo
lampada.
7. Rimettere il gruppo lampada nel‐ l'apertura controllando che sia
correttamente in sede.
8. Rimontare il dado sul perno di centraggio sulla parte posteriore
del gruppo lampada.
9. Montare il coperchio coprilam‐ pada all'interno della porta poste‐
riore.
Luci della targa
1. Sganciare il vetrino facendo leva con un cacciavite piatto.
2. Smontare il vetrino e sostituire la lampadina.
3. Rimontare il vetrino.
Luci interne
Luce di cortesia anteriore
1. Smontare il vetrino facendo leva con un cacciavite piatto.
2. Sostituire la lampadina.
3. Rimontare il vetrino.

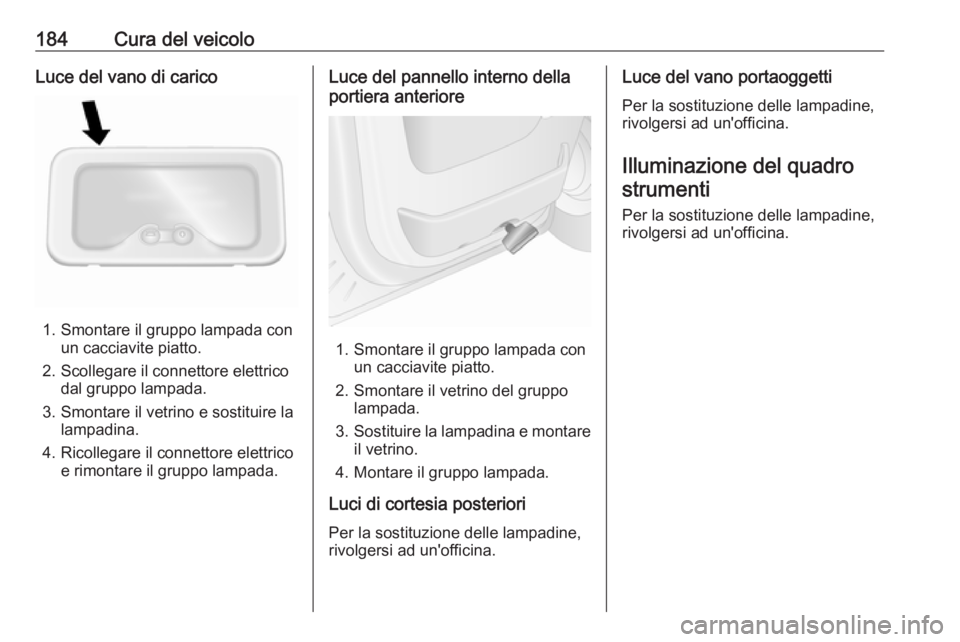

184Cura del veicoloLuce del vano di carico
1. Smontare il gruppo lampada conun cacciavite piatto.
2. Scollegare il connettore elettrico dal gruppo lampada.
3. Smontare il vetrino e sostituire la lampadina.
4. Ricollegare il connettore elettrico e rimontare il gruppo lampada.
Luce del pannello interno della
portiera anteriore
1. Smontare il gruppo lampada con un cacciavite piatto.
2. Smontare il vetrino del gruppo lampada.
3. Sostituire la lampadina e montare
il vetrino.
4. Montare il gruppo lampada.
Luci di cortesia posteriori
Per la sostituzione delle lampadine, rivolgersi ad un'officina.
Luce del vano portaoggetti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.
Illuminazione del quadro strumenti
Per la sostituzione delle lampadine,
rivolgersi ad un'officina.

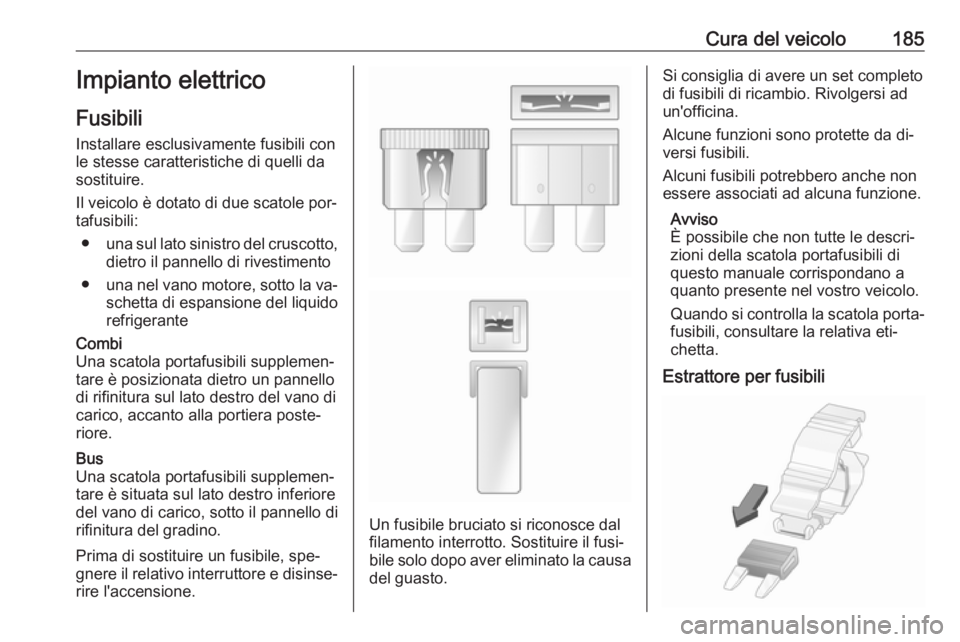

Cura del veicolo185Impianto elettricoFusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐ tafusibili:
● una sul lato sinistro del cruscotto,
dietro il pannello di rivestimento
● una nel vano motore, sotto la va‐
schetta di espansione del liquido
refrigeranteCombi
Una scatola portafusibili supplemen‐
tare è posizionata dietro un pannello
di rifinitura sul lato destro del vano di
carico, accanto alla portiera poste‐
riore.Bus
Una scatola portafusibili supplemen‐
tare è situata sul lato destro inferiore
del vano di carico, sotto il pannello di
rifinitura del gradino.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto. Sostituire il fusi‐ bile solo dopo aver eliminato la causa del guasto.
Si consiglia di avere un set completo
di fusibili di ricambio. Rivolgersi ad
un'officina.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Avviso
È possibile che non tutte le descri‐
zioni della scatola portafusibili di
questo manuale corrispondano a
quanto presente nel vostro veicolo.
Quando si controlla la scatola porta‐ fusibili, consultare la relativa eti‐
chetta.
Estrattore per fusibili

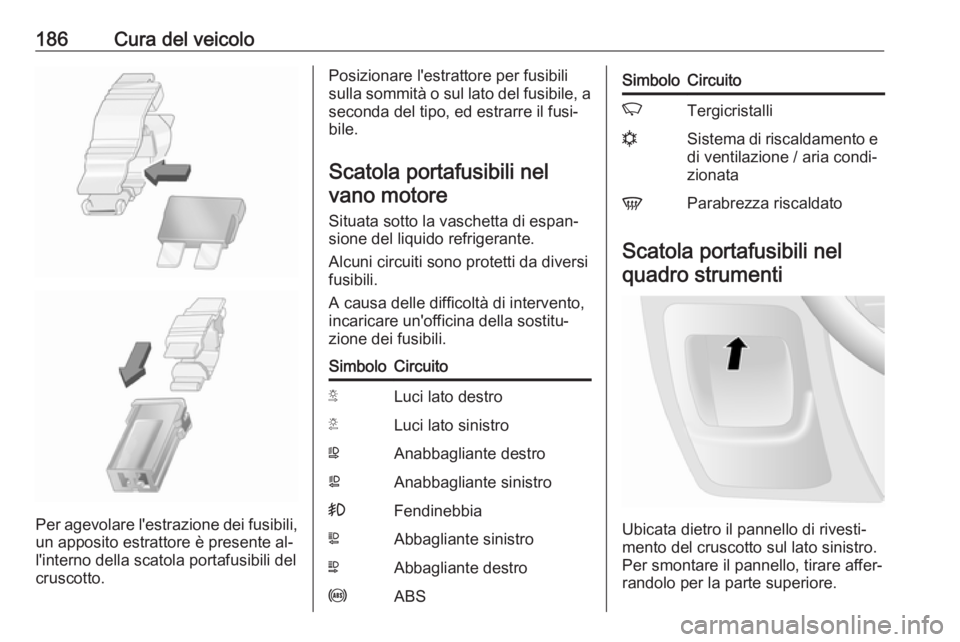

186Cura del veicolo
Per agevolare l'estrazione dei fusibili,un apposito estrattore è presente al‐
l'interno della scatola portafusibili del
cruscotto.
Posizionare l'estrattore per fusibili
sulla sommità o sul lato del fusibile, a seconda del tipo, ed estrarre il fusi‐
bile.
Scatola portafusibili nel vano motore
Situata sotto la vaschetta di espan‐
sione del liquido refrigerante.
Alcuni circuiti sono protetti da diversi
fusibili.
A causa delle difficoltà di intervento,
incaricare un'officina della sostitu‐
zione dei fusibili.SimboloCircuitoSLuci lato destroTLuci lato sinistroWAnabbagliante destroaAnabbagliante sinistro>FendinebbiaLAbbagliante sinistroNAbbagliante destrouABSSimboloCircuitoKTergicristallinSistema di riscaldamento e
di ventilazione / aria condi‐
zionataVParabrezza riscaldato
Scatola portafusibili nel
quadro strumenti
Ubicata dietro il pannello di rivesti‐
mento del cruscotto sul lato sinistro.
Per smontare il pannello, tirare affer‐
randolo per la parte superiore.

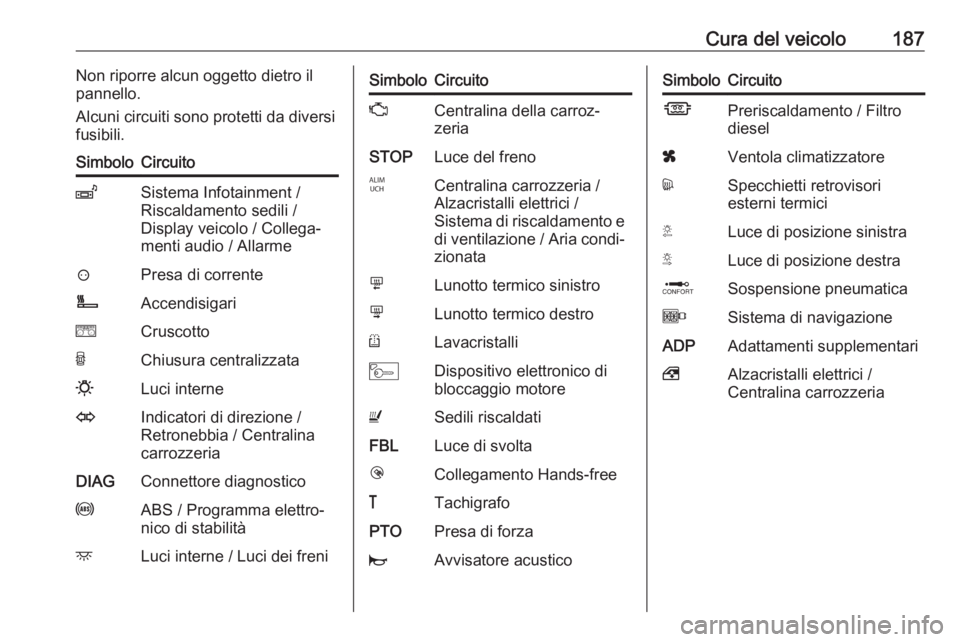

Cura del veicolo187Non riporre alcun oggetto dietro il
pannello.
Alcuni circuiti sono protetti da diversi fusibili.SimboloCircuitoZSistema Infotainment /
Riscaldamento sedili /
Display veicolo / Collega‐
menti audio / Allarme?Presa di correnteÌAccendisigarieCruscottoUChiusura centralizzata0Luci interneOIndicatori di direzione /
Retronebbia / Centralina
carrozzeriaDIAGConnettore diagnosticouABS / Programma elettro‐
nico di stabilitàdLuci interne / Luci dei freniSimboloCircuitoZCentralina della carroz‐
zeriaSTOPLuce del frenoICentralina carrozzeria /
Alzacristalli elettrici /
Sistema di riscaldamento e
di ventilazione / Aria condi‐ zionatamLunotto termico sinistronLunotto termico destroRLavacristalliMDispositivo elettronico di
bloccaggio motoreUSedili riscaldatiFBLLuce di svoltalCollegamento Hands-free&TachigrafoPTOPresa di forzajAvvisatore acusticoSimboloCircuitoÍPreriscaldamento / Filtro
dieselxVentola climatizzatoredSpecchietti retrovisori
esterni termiciTLuce di posizione sinistraSLuce di posizione destraQSospensione pneumaticaOSistema di navigazioneADPAdattamenti supplementari,Alzacristalli elettrici /
Centralina carrozzeria

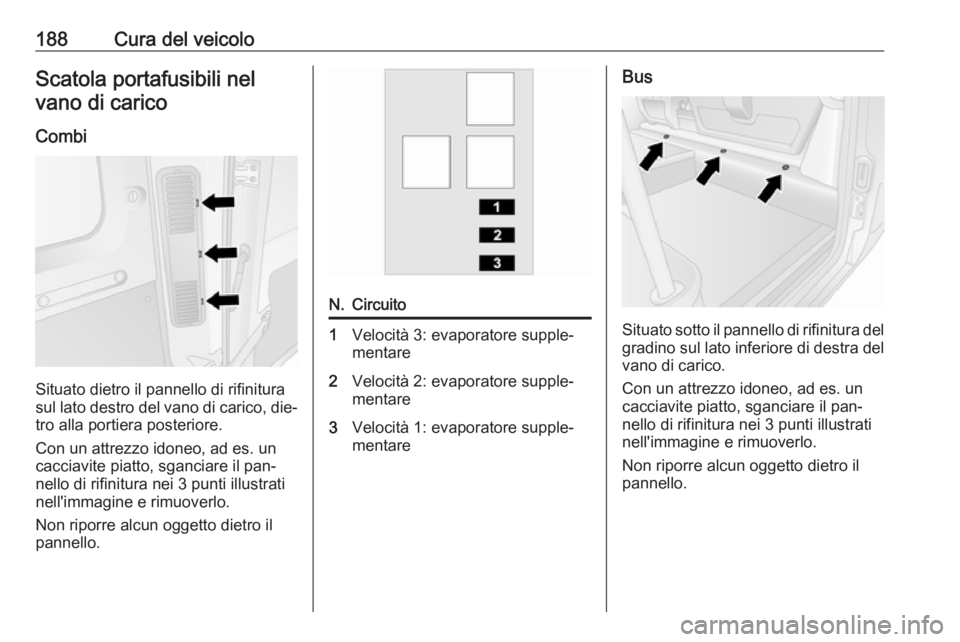

188Cura del veicoloScatola portafusibili nelvano di carico
Combi
Situato dietro il pannello di rifinitura
sul lato destro del vano di carico, die‐ tro alla portiera posteriore.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il pan‐
nello di rifinitura nei 3 punti illustrati
nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.
N.Circuito1Velocità 3: evaporatore supple‐
mentare2Velocità 2: evaporatore supple‐
mentare3Velocità 1: evaporatore supple‐
mentareBus
Situato sotto il pannello di rifinitura del
gradino sul lato inferiore di destra del vano di carico.
Con un attrezzo idoneo, ad es. un
cacciavite piatto, sganciare il pan‐
nello di rifinitura nei 3 punti illustrati
nell'immagine e rimuoverlo.
Non riporre alcun oggetto dietro il
pannello.

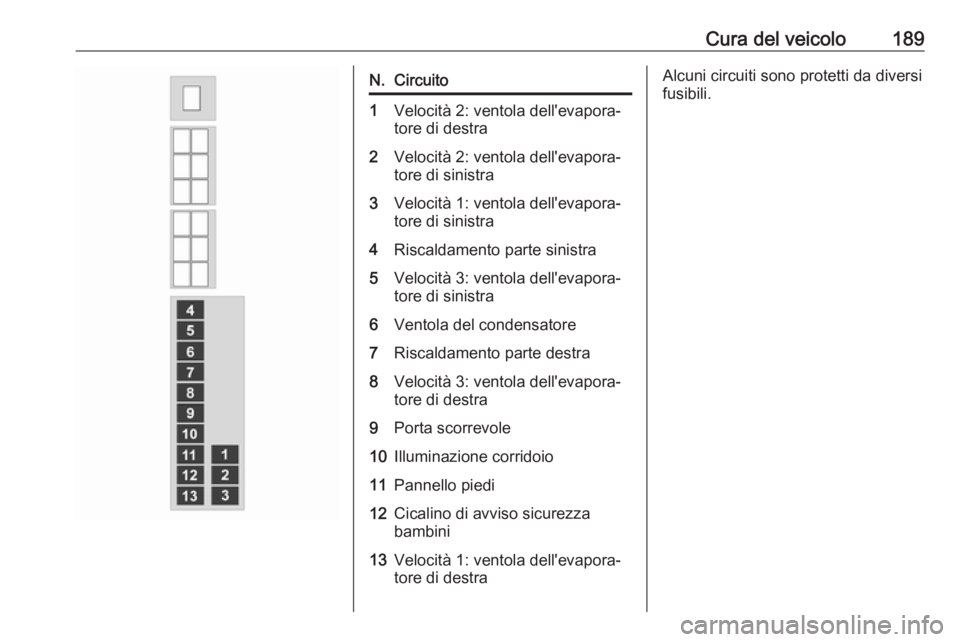

Cura del veicolo189N.Circuito1Velocità 2: ventola dell'evapora‐
tore di destra2Velocità 2: ventola dell'evapora‐
tore di sinistra3Velocità 1: ventola dell'evapora‐
tore di sinistra4Riscaldamento parte sinistra5Velocità 3: ventola dell'evapora‐
tore di sinistra6Ventola del condensatore7Riscaldamento parte destra8Velocità 3: ventola dell'evapora‐
tore di destra9Porta scorrevole10Illuminazione corridoio11Pannello piedi12Cicalino di avviso sicurezza
bambini13Velocità 1: ventola dell'evapora‐
tore di destraAlcuni circuiti sono protetti da diversi
fusibili.

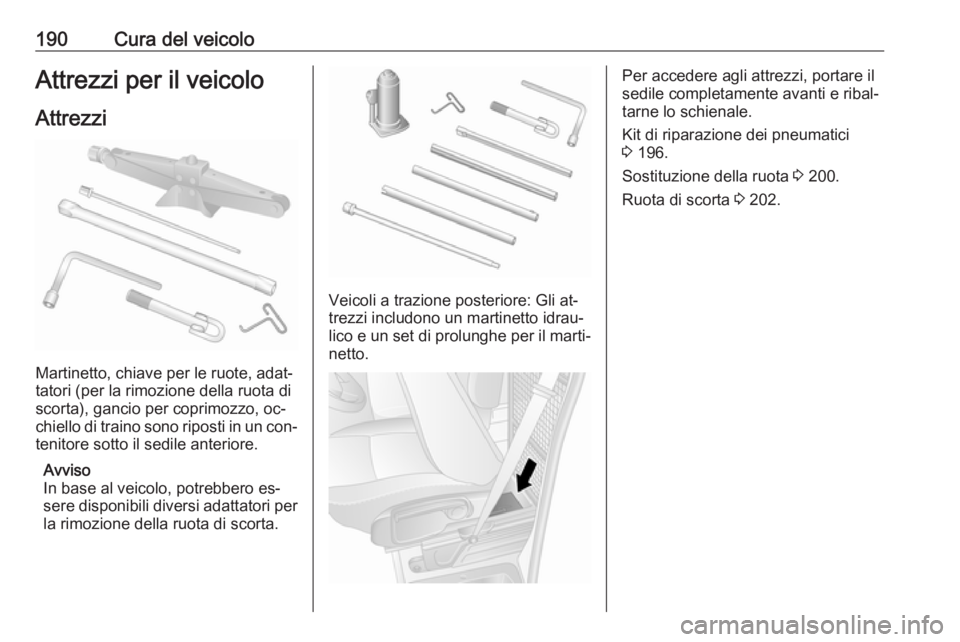

190Cura del veicoloAttrezzi per il veicoloAttrezzi
Martinetto, chiave per le ruote, adat‐
tatori (per la rimozione della ruota di
scorta), gancio per coprimozzo, oc‐chiello di traino sono riposti in un con‐ tenitore sotto il sedile anteriore.
Avviso
In base al veicolo, potrebbero es‐
sere disponibili diversi adattatori per
la rimozione della ruota di scorta.
Veicoli a trazione posteriore: Gli at‐
trezzi includono un martinetto idrau‐
lico e un set di prolunghe per il marti‐
netto.
Per accedere agli attrezzi, portare il
sedile completamente avanti e ribal‐
tarne lo schienale.
Kit di riparazione dei pneumatici
3 196.
Sostituzione della ruota 3 200.
Ruota di scorta 3 202.
