Strumenti e comandi87Al raggiungimento del livello minimo
dell'olio motore, LIVELLO OLIO DA
REGOLARE viene visualizzato as‐
sieme alla spia A dopo 30secondi
dall'accensione del quadro. Controllo e rabbocco dell'olio motore 3 170.
Per abbandonare la visualizzazione del livello dell'olio, premere uno dei due pulsanti del computer di bordo.
Computer di bordo 3 100.
Display di manutenzione
All'inserimento dell'accensione, il Driver Information Centre (DIC) puòvisualizzare brevemente la distanza
restante all'intervento di manuten‐ zione successivo. A seconda delle
condizioni di guida, l'intervallo di ma‐ nutenzione può variare notevol‐
mente.
Se a distanza restante all'intervento
di manutenzione successivo è infe‐
riore a 3000 km o il tempo inferiore a
2 mesi, MANUTENZIONE viene vi‐
sualizzato nel DIC.
Quando la distanza è pari a 0 km o la
data prevista per l'intervento di ma‐
nutenzione è stata superata, i simbolio e A si accendono nel quadro stru‐
menti e il messaggio RICHIESTA
MANUTENZIONE viene visualizzato
sul DIC.
Il veicolo necessità di assistenza. Ri‐
volgersi ad un'officina.
Azzeramento del display di
manutenzione
Dopo un intervento di manutenzione,
il display della manutenzione deve essere azzerato: se presente, sele‐
zionare la distanza al prossimo inter‐
vento nel DIC, quindi tenere premuto
il pulsante sull'estremità della leva del tergicristalli per circa 10 secondi fino
a quando venga visualizzata conti‐
nuamente la distanza al prossimo in‐
tervento di manutenzione.
Computer di bordo 3 100.
Driver Information Centre (DIC)
3 97.
Informazioni di manutenzione 3 212.Display del cambio
Il display del cambio visualizza la mo‐
dalità o la marcia innestata del cam‐
bio manuale automatizzato.
R:retromarciaN:folleA:modalità automaticakg:modalità con caricoV:modalità Winter (Inverno)T:azionamento del freno a pedaleW:elettronica del cambio
Cambio manuale automatizzato
3 143.

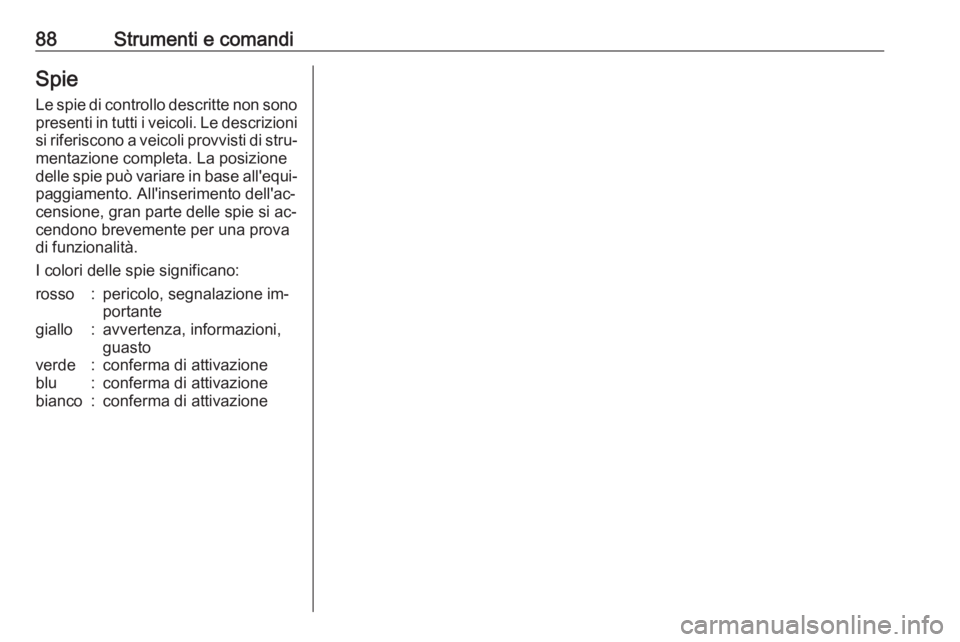

88Strumenti e comandiSpie
Le spie di controllo descritte non sono
presenti in tutti i veicoli. Le descrizioni
si riferiscono a veicoli provvisti di stru‐ mentazione completa. La posizione
delle spie può variare in base all'equi‐ paggiamento. All'inserimento dell'ac‐
censione, gran parte delle spie si ac‐
cendono brevemente per una prova
di funzionalità.
I colori delle spie significano:rosso:pericolo, segnalazione im‐
portantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

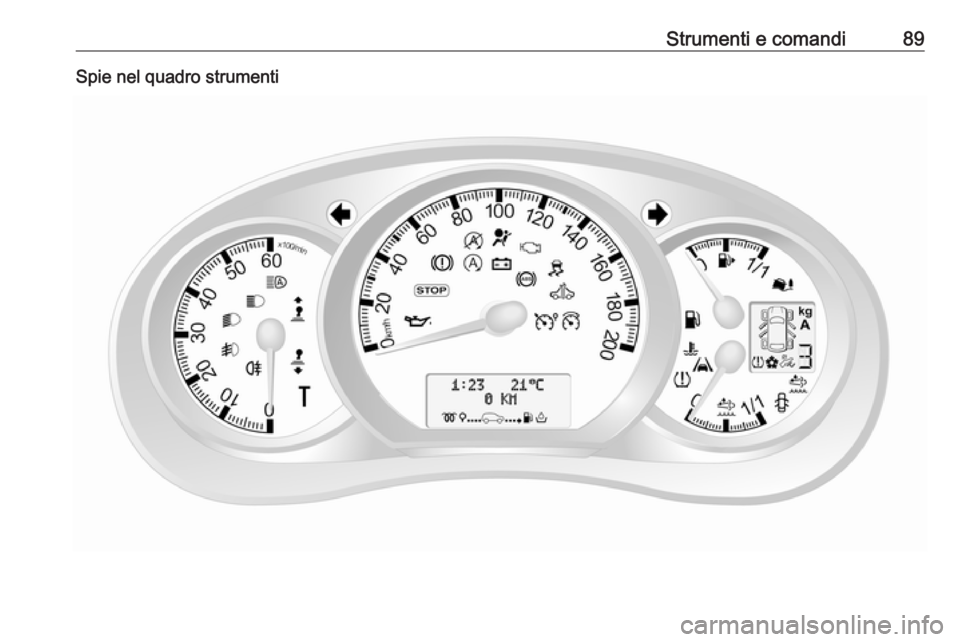

Strumenti e comandi89Spie nel quadro strumenti

90Strumenti e comandiSpie nel cruscotto
Spie nella consolle del tetto
PanoramicaOIndicatori di direzione 3 91XSegnalazione cintura di sicu‐
rezza non allacciata 3 91vAirbag e pretensionatori delle
cinture di sicurezza 3 91WDisattivazione dell'airbag
3 92pSistema di ricarica 3 92ZSpia MIL 3 92ACercare subito assistenza
3 92oDisplay di manutenzione 3 92CArresto del motore 3 93RImpianto frenante 3 93uSistema di antibloccaggio (ABS)
3 93k jPassaggio alla marcia supe‐
riore, passaggio alla marcia infe‐
riore 3 94ìAvvisatore di cambio acciden‐
tale della corsia di marcia
3 94RProgramma elettronico di stabi‐
lità 3 94ØProgramma elettronico di stabi‐
lità spento 3 94WTemperatura del liquido di
raffreddamento del motore
3 94!Preriscaldamento 3 95YAdBlue 3 95wSistema di monitoraggio della
pressione dei pneumatici
3 95IPressione dell'olio motore
3 95YLivello basso del carburante
3 96DAutostop 3 130\Autostop non consentito 3 1309Luci esterne 3 96

Strumenti e comandi91CAbbaglianti 3 96íAssistenza all'uso degli abba‐
glianti 3 96>Fendinebbia 3 96øRetronebbia 3 96mControllo automatico della velo‐
cità di crociera 3 97ULimitatore di velocità del
controllo automatico della velo‐
cità di crociera 3 97&Tachigrafo 3 97yPortiera aperta 3 97
Indicatore di direzione
La spia O lampeggia in verde.
La spia lampeggia quando si attivano gli indicatori di direzione o i segnala‐
tori di emergenza.
Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Il funzionamento degli indicatori di di‐
rezione è indicato da una segnala‐
zione acustica. Se si traina un rimor‐ chio, la frequenza della segnalazione acustica cambia.
Sostituzione delle lampadine 3 177.
Fusibili 3 185.
Indicatori di direzione 3 107.
Segnalazione di cintura di
sicurezza non allacciata
Il simbolo X si accende o lampeggia
in rosso.
Se la cintura di sicurezza è slacciata, la spia X lampeggia quando la velo‐
cità del veicolo supera circa 16 km/h.
Un segnale acustico inoltre suona per circa 90 secondi.
Se la cintura di sicurezza viene allac‐
ciata, la spia si spegne.9 Avvertenza
Allacciare sempre le cinture di si‐
curezza prima di partire.
In caso di incidente, le persone
che non indossano la cintura di si‐
curezza mettono in pericolo sia gli altri passeggeri che loro stesse.
Cinture di sicurezza a tre punti di an‐
coraggio 3 52.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in giallo.
All'inserimento dell'accensione, la
spia si accende brevemente. Se non
si accende o si accende durante la
marcia, è presente un guasto nel si‐
stema airbag. Rivolgersi ad un'offi‐
cina. Gli airbag e i pretensionatori
delle cinture di sicurezza potrebbero
non attivarsi in caso di incidente.
Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐
tensionatori delle cinture di sicurezza o degli airbag.

92Strumenti e comandi9Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 51, 3 54.
Disattivazione degli airbag La spia W si accende in giallo all'in‐
serimento dell'accensione e rimane
accesa se l'airbag del passeggero an‐ teriore è disattivato 3 58.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema airbag 3 54, pretensionatori
delle cinture di sicurezza 3 51, disat‐
tivazione degli airbag 3 58.
Sistema di ricarica Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione
Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐ tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita.Acceso con il motore in funzione
Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐
perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.
Se Z si illumina insieme a A, arre‐
stare il veicolo e spegnere il motore al
più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐ zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza
Il simbolo A si accende in giallo.

Strumenti e comandi93Si accende brevemente quando l'ac‐
censione viene inserita.
Il veicolo necessità di assistenza. Può illuminarsi con un'altra spia o
contestualmente alla visualizzazione
di un messaggio nel Driver Informa‐ tion Center (DIC) 3 97.
Si illumina se è necessario pulire il fil‐
tro antiparticolato diesel e non si ve‐
rifica la pulizia automatica 3 135.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Display di manutenzione
La spia o inoltre si illumina nel DIC
quando la distanza restante alla ma‐
nutenzione successiva raggiunge
0 km o la data prevista.
Nel DIC appare anche il messaggio
RICHIESTA MANUTENZIONE .
Display di manutenzione 3 87.
Arresto del motore Il simbolo C si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Se C si illumina (probabilmente in‐
sieme a W e/o R ), arrestare il veicolo
e spegnere il motore al più presto.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
A seconda del tipo di guasto, è pos‐
sibile che anche il Driver Information
Center (DIC) visualizzi un messaggio
di avvertimento 3 97.
Impianto frenante
Il simbolo R si accende in rosso.
La spia R resta accesa dopo l'accen‐
sione del quadro se viene applicato il freno di stazionamento e si spegne
quando il freno di stazionamento
viene rilasciato 3 148.
Quando viene rilasciato il freno di sta‐
zionamento, R si illumina (probabil‐
mente assieme a C) se il livello del
liquido dei freni è troppo basso
3 173.
9
Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Impianto frenante 3 147.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende brevemente quando l'ac‐
censione viene inserita. Quando u si
spegne, il sistema è pronto per il fun‐
zionamento.
Se le spie u e A si accendono con‐
temporaneamente alla visualizza‐
zione dei messaggi ABS DA
CONTROLLARE e ESP DA
CONTROLLARE nel Driver Informa‐
tion Center (DIC) 3 97, è presente
un guasto nell'ABS. L'impianto fre‐
nante rimane funzionante, ma senza
la regolazione ABS.

94Strumenti e comandiSe le spie u, A , R e C si accen‐
dono, significa che ABS ed ESP non
sono attivi e il messaggio IMPIANTO
FRENI GUASTO viene visualizzato.
Rivolgersi ad un'officina.
Sistema di antibloccaggio 3 147.
Passaggio alla marcia superiore
Il simbolo k o j si accende in giallo.
Si illumina quando il cambio di marcia
è consigliabile per motivi di riduzione
del consumo di carburante.
Modalità ECO 3 127.
Avvisatore di cambio
accidentale della corsia di marcia
Il simbolo ì si accende in bianco.
Si illumina brevemente quando si ac‐
cende il quadro e il sistema e pronto.
Viene emesso un segnale acustico
insieme a ì quando il sistema rico‐
nosce un cambio involontario di cor‐
sia.Avvisatore di cambio accidentale
della corsia di marcia 3 159.
Programma elettronico di
stabilità
Il simbolo b lampeggia o si accende
in giallo.
Si accende brevemente quando l'ac‐ censione viene inserita.
Lampeggia durante la marcia
Il sistema è correttamente inserito. La potenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico 3 150.
Si accende durante la guida Il sistema non è disponibile.
Può accendersi insieme alla spia A
3 92. Nel Driver Information Center
(DIC) appare anche un messaggio
corrispondente 3 97.
ESP® Plus
3 150, Sistema di controllo
trazione 3 149.Programma elettronico di
stabilità spento
Il simbolo Ø si accende in verde.
Se ESP® Plus
è stato disattivato con
Ø sul quadro strumenti, la spia Ø
si illumina e un messaggio corrispon‐ dente appare nel Driver Information
Centre (DIC) 3 97.
ESP® Plus
3 150, Sistema di controllo
trazione 3 149.
Temperatura del liquido di raffreddamento del motore
Il simbolo W si accende in rosso.
Si accende brevemente quando l'ac‐
censione viene inserita.
Acceso con il motore in funzione
Se W si illumina (probabilmente in‐
sieme alla spia C), arrestare il vei‐
colo e spegnere il motore.Attenzione
La temperatura del liquido di raf‐
freddamento è troppo alta.
