2016.5 OPEL MOVANO_B Manuale di uso e manutenzione (in Italian)

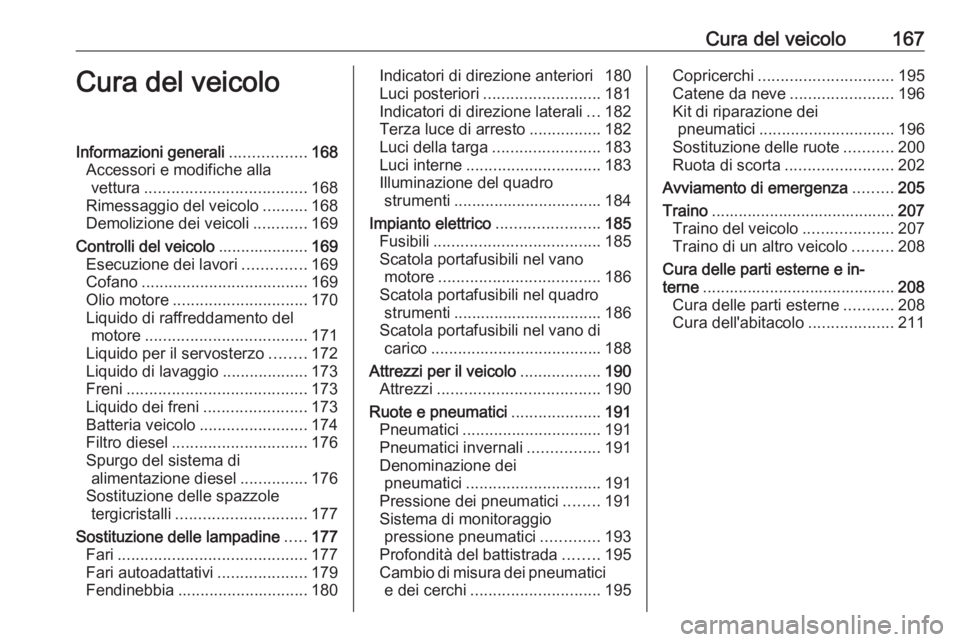

Cura del veicolo167Cura del veicoloInformazioni generali.................168
Accessori e modifiche alla vettura .................................... 168
Rimessaggio del veicolo ..........168
Demolizione dei veicoli ............169
Controlli del veicolo ....................169
Esecuzione dei lavori ..............169
Cofano ..................................... 169
Olio motore .............................. 170
Liquido di raffreddamento del motore .................................... 171
Liquido per il servosterzo ........172
Liquido di lavaggio ...................173
Freni ........................................ 173
Liquido dei freni .......................173
Batteria veicolo ........................174
Filtro diesel .............................. 176
Spurgo del sistema di alimentazione diesel ...............176
Sostituzione delle spazzole tergicristalli ............................. 177
Sostituzione delle lampadine .....177
Fari .......................................... 177
Fari autoadattativi ....................179
Fendinebbia ............................. 180Indicatori di direzione anteriori 180
Luci posteriori .......................... 181
Indicatori di direzione laterali ...182
Terza luce di arresto ................182
Luci della targa ........................ 183
Luci interne .............................. 183
Illuminazione del quadro strumenti ................................. 184
Impianto elettrico .......................185
Fusibili ..................................... 185
Scatola portafusibili nel vano motore .................................... 186
Scatola portafusibili nel quadro strumenti ................................. 186
Scatola portafusibili nel vano di carico ...................................... 188
Attrezzi per il veicolo ..................190
Attrezzi .................................... 190
Ruote e pneumatici ....................191
Pneumatici ............................... 191
Pneumatici invernali ................191
Denominazione dei pneumatici .............................. 191
Pressione dei pneumatici ........191
Sistema di monitoraggio pressione pneumatici .............193
Profondità del battistrada ........195
Cambio di misura dei pneumatici e dei cerchi ............................. 195Copricerchi.............................. 195
Catene da neve .......................196
Kit di riparazione dei pneumatici .............................. 196
Sostituzione delle ruote ...........200
Ruota di scorta ........................ 202
Avviamento di emergenza .........205
Traino ......................................... 207
Traino del veicolo ....................207
Traino di un altro veicolo .........208
Cura delle parti esterne e in‐
terne ........................................... 208
Cura delle parti esterne ...........208
Cura dell'abitacolo ...................211

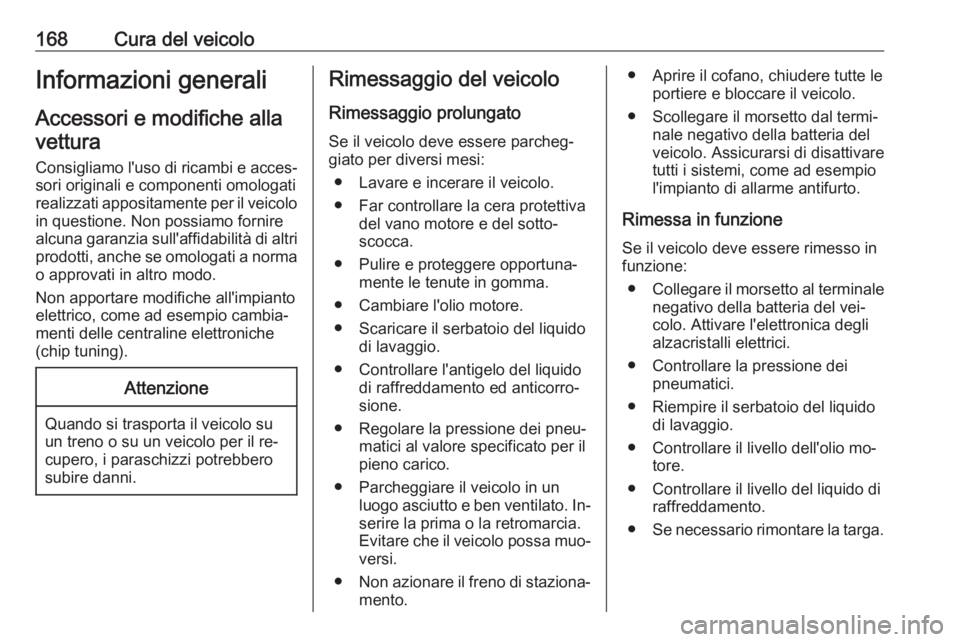

168Cura del veicoloInformazioni generali
Accessori e modifiche alla
vettura
Consigliamo l'uso di ricambi e acces‐
sori originali e componenti omologati
realizzati appositamente per il veicolo in questione. Non possiamo fornirealcuna garanzia sull'affidabilità di altri
prodotti, anche se omologati a norma o approvati in altro modo.
Non apportare modifiche all'impianto
elettrico, come ad esempio cambia‐
menti delle centraline elettroniche
(chip tuning).Attenzione
Quando si trasporta il veicolo su
un treno o su un veicolo per il re‐
cupero, i paraschizzi potrebbero
subire danni.
Rimessaggio del veicolo
Rimessaggio prolungato
Se il veicolo deve essere parcheg‐
giato per diversi mesi:
● Lavare e incerare il veicolo.
● Far controllare la cera protettiva del vano motore e del sotto‐
scocca.
● Pulire e proteggere opportuna‐ mente le tenute in gomma.
● Cambiare l'olio motore.
● Scaricare il serbatoio del liquido di lavaggio.
● Controllare l'antigelo del liquido di raffreddamento ed anticorro‐
sione.
● Regolare la pressione dei pneu‐ matici al valore specificato per il
pieno carico.
● Parcheggiare il veicolo in un luogo asciutto e ben ventilato. In‐
serire la prima o la retromarcia.
Evitare che il veicolo possa muo‐
versi.
● Non azionare il freno di staziona‐
mento.● Aprire il cofano, chiudere tutte le portiere e bloccare il veicolo.
● Scollegare il morsetto dal termi‐ nale negativo della batteria del
veicolo. Assicurarsi di disattivare
tutti i sistemi, come ad esempio
l'impianto di allarme antifurto.
Rimessa in funzione
Se il veicolo deve essere rimesso in funzione:
● Collegare il morsetto al terminale
negativo della batteria del vei‐
colo. Attivare l'elettronica degli
alzacristalli elettrici.
● Controllare la pressione dei pneumatici.
● Riempire il serbatoio del liquido di lavaggio.
● Controllare il livello dell'olio mo‐ tore.
● Controllare il livello del liquido di raffreddamento.
● Se necessario rimontare la targa.

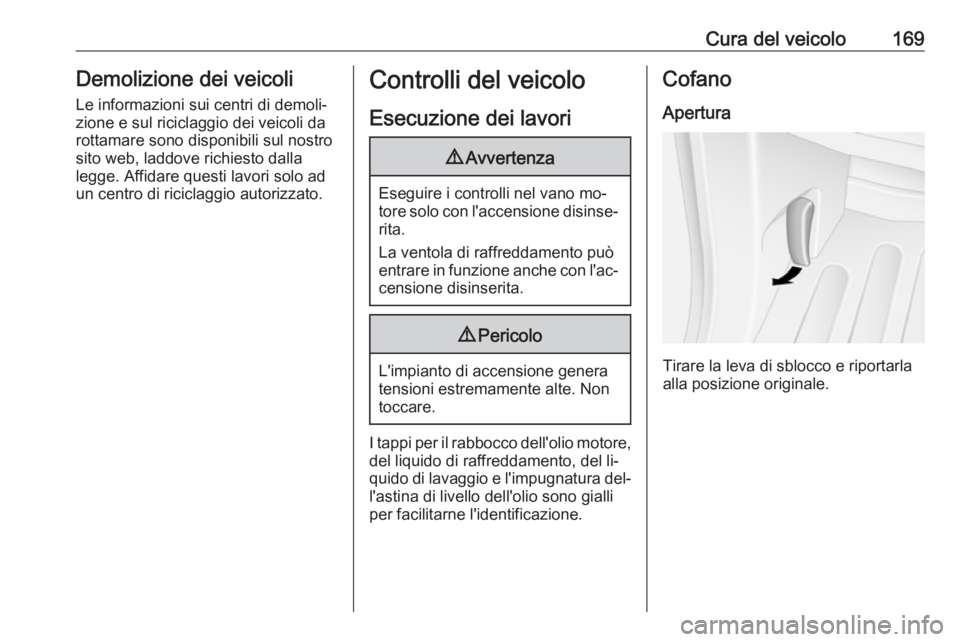

Cura del veicolo169Demolizione dei veicoli
Le informazioni sui centri di demoli‐
zione e sul riciclaggio dei veicoli da
rottamare sono disponibili sul nostro
sito web, laddove richiesto dalla
legge. Affidare questi lavori solo ad
un centro di riciclaggio autorizzato.Controlli del veicolo
Esecuzione dei lavori9 Avvertenza
Eseguire i controlli nel vano mo‐
tore solo con l'accensione disinse‐ rita.
La ventola di raffreddamento può
entrare in funzione anche con l'ac‐
censione disinserita.
9 Pericolo
L'impianto di accensione genera
tensioni estremamente alte. Non
toccare.
I tappi per il rabbocco dell'olio motore,
del liquido di raffreddamento, del li‐
quido di lavaggio e l'impugnatura del‐
l'astina di livello dell'olio sono gialli
per facilitarne l'identificazione.
Cofano
Apertura
Tirare la leva di sblocco e riportarla
alla posizione originale.

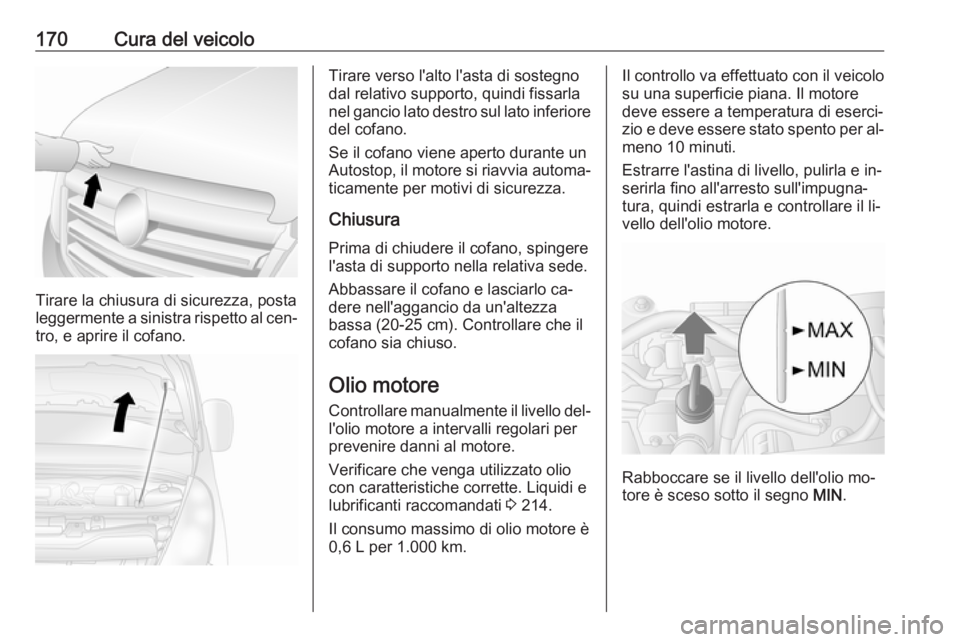

170Cura del veicolo
Tirare la chiusura di sicurezza, posta
leggermente a sinistra rispetto al cen‐ tro, e aprire il cofano.
Tirare verso l'alto l'asta di sostegno
dal relativo supporto, quindi fissarla nel gancio lato destro sul lato inferiore
del cofano.
Se il cofano viene aperto durante un
Autostop, il motore si riavvia automa‐ ticamente per motivi di sicurezza.
Chiusura
Prima di chiudere il cofano, spingere
l'asta di supporto nella relativa sede.
Abbassare il cofano e lasciarlo ca‐
dere nell'aggancio da un'altezza
bassa (20-25 cm). Controllare che il
cofano sia chiuso.
Olio motore Controllare manualmente il livello del‐
l'olio motore a intervalli regolari per
prevenire danni al motore.
Verificare che venga utilizzato olio
con caratteristiche corrette. Liquidi e
lubrificanti raccomandati 3 214.
Il consumo massimo di olio motore è
0,6 L per 1.000 km.Il controllo va effettuato con il veicolo
su una superficie piana. Il motore
deve essere a temperatura di eserci‐
zio e deve essere stato spento per al‐
meno 10 minuti.
Estrarre l'astina di livello, pulirla e in‐
serirla fino all'arresto sull'impugna‐
tura, quindi estrarla e controllare il li‐
vello dell'olio motore.
Rabboccare se il livello dell'olio mo‐
tore è sceso sotto il segno MIN.

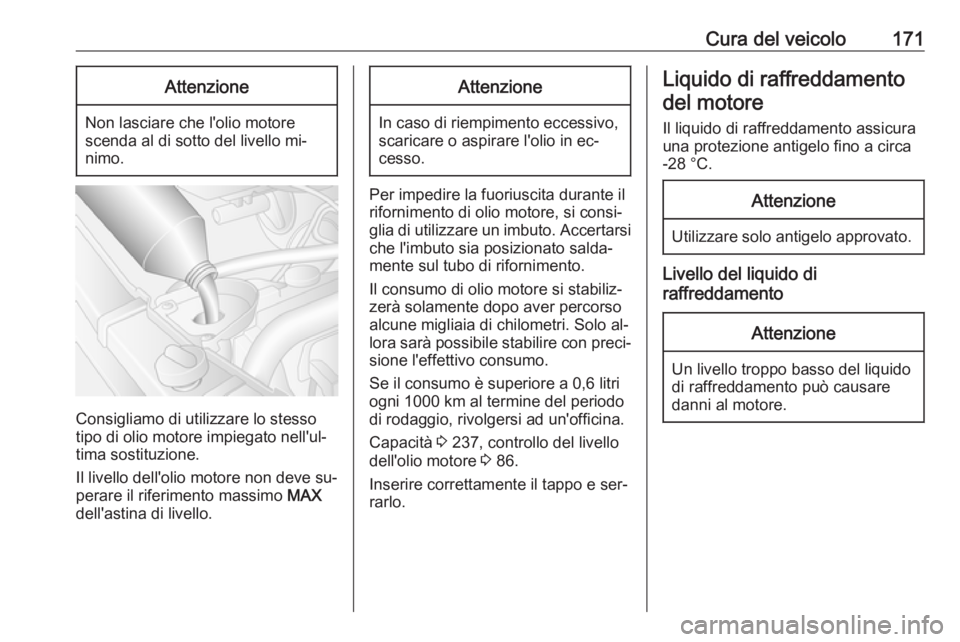

Cura del veicolo171Attenzione
Non lasciare che l'olio motore
scenda al di sotto del livello mi‐
nimo.
Consigliamo di utilizzare lo stesso
tipo di olio motore impiegato nell'ul‐
tima sostituzione.
Il livello dell'olio motore non deve su‐
perare il riferimento massimo MAX
dell'astina di livello.
Attenzione
In caso di riempimento eccessivo, scaricare o aspirare l'olio in ec‐
cesso.
Per impedire la fuoriuscita durante il
rifornimento di olio motore, si consi‐
glia di utilizzare un imbuto. Accertarsi che l'imbuto sia posizionato salda‐
mente sul tubo di rifornimento.
Il consumo di olio motore si stabiliz‐
zerà solamente dopo aver percorso
alcune migliaia di chilometri. Solo al‐
lora sarà possibile stabilire con preci‐ sione l'effettivo consumo.
Se il consumo è superiore a 0,6 litri
ogni 1000 km al termine del periodo
di rodaggio, rivolgersi ad un'officina.
Capacità 3 237, controllo del livello
dell'olio motore 3 86.
Inserire correttamente il tappo e ser‐
rarlo.
Liquido di raffreddamento
del motore
Il liquido di raffreddamento assicura
una protezione antigelo fino a circa
-28 °C.Attenzione
Utilizzare solo antigelo approvato.
Livello del liquido di
raffreddamento
Attenzione
Un livello troppo basso del liquido
di raffreddamento può causare
danni al motore.

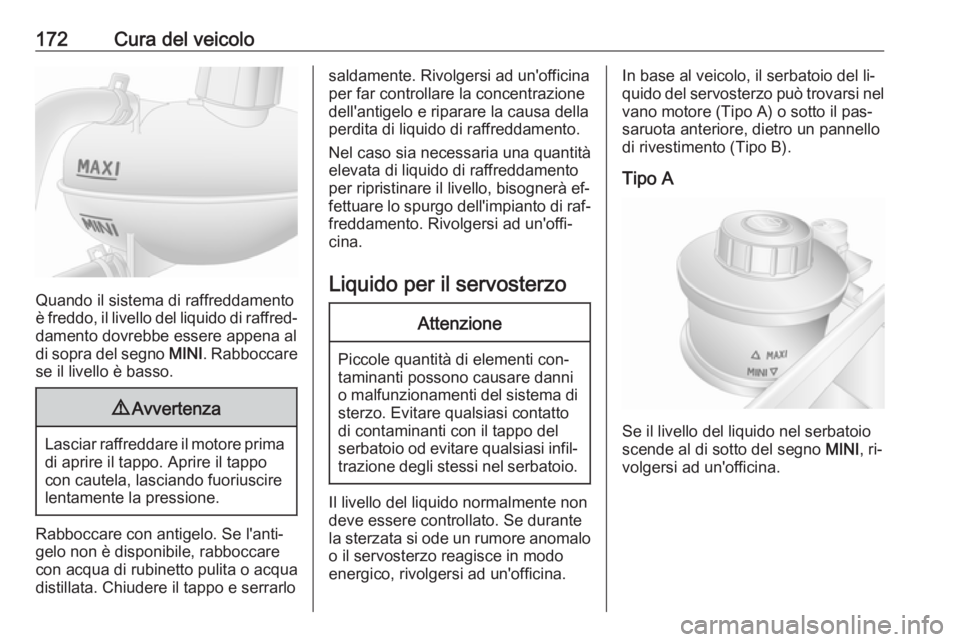

172Cura del veicolo
Quando il sistema di raffreddamento
è freddo, il livello del liquido di raffred‐ damento dovrebbe essere appena al
di sopra del segno MINI. Rabboccare
se il livello è basso.
9 Avvertenza
Lasciar raffreddare il motore prima
di aprire il tappo. Aprire il tappo
con cautela, lasciando fuoriuscire
lentamente la pressione.
Rabboccare con antigelo. Se l'anti‐
gelo non è disponibile, rabboccare
con acqua di rubinetto pulita o acqua
distillata. Chiudere il tappo e serrarlo
saldamente. Rivolgersi ad un'officina
per far controllare la concentrazione
dell'antigelo e riparare la causa della
perdita di liquido di raffreddamento.
Nel caso sia necessaria una quantità
elevata di liquido di raffreddamento
per ripristinare il livello, bisognerà ef‐
fettuare lo spurgo dell'impianto di raf‐ freddamento. Rivolgersi ad un'offi‐
cina.
Liquido per il servosterzoAttenzione
Piccole quantità di elementi con‐
taminanti possono causare danni
o malfunzionamenti del sistema di sterzo. Evitare qualsiasi contatto
di contaminanti con il tappo del serbatoio od evitare qualsiasi infil‐ trazione degli stessi nel serbatoio.
Il livello del liquido normalmente non
deve essere controllato. Se durante la sterzata si ode un rumore anomalo o il servosterzo reagisce in modo
energico, rivolgersi ad un'officina.
In base al veicolo, il serbatoio del li‐
quido del servosterzo può trovarsi nel
vano motore (Tipo A) o sotto il pas‐
saruota anteriore, dietro un pannello
di rivestimento (Tipo B).
Tipo A
Se il livello del liquido nel serbatoio
scende al di sotto del segno MINI, ri‐
volgersi ad un'officina.

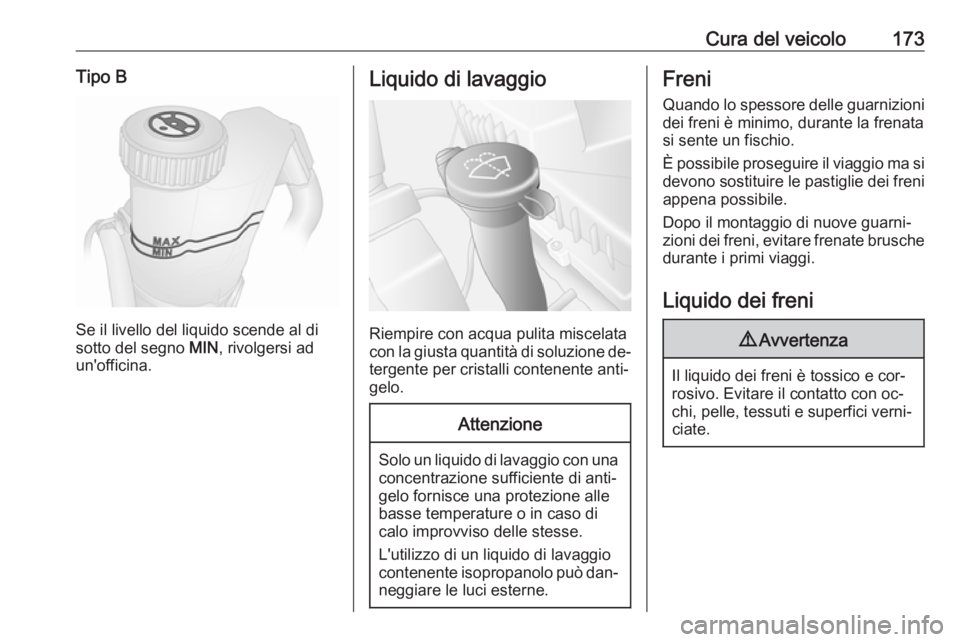

Cura del veicolo173Tipo B
Se il livello del liquido scende al di
sotto del segno MIN, rivolgersi ad
un'officina.
Liquido di lavaggio
Riempire con acqua pulita miscelata
con la giusta quantità di soluzione de‐
tergente per cristalli contenente anti‐
gelo.
Attenzione
Solo un liquido di lavaggio con una
concentrazione sufficiente di anti‐
gelo fornisce una protezione alle
basse temperature o in caso di
calo improvviso delle stesse.
L'utilizzo di un liquido di lavaggio
contenente isopropanolo può dan‐ neggiare le luci esterne.
Freni
Quando lo spessore delle guarnizioni
dei freni è minimo, durante la frenata
si sente un fischio.
È possibile proseguire il viaggio ma si devono sostituire le pastiglie dei freni appena possibile.
Dopo il montaggio di nuove guarni‐
zioni dei freni, evitare frenate brusche
durante i primi viaggi.
Liquido dei freni9 Avvertenza
Il liquido dei freni è tossico e cor‐
rosivo. Evitare il contatto con oc‐
chi, pelle, tessuti e superfici verni‐ ciate.

174Cura del veicolo

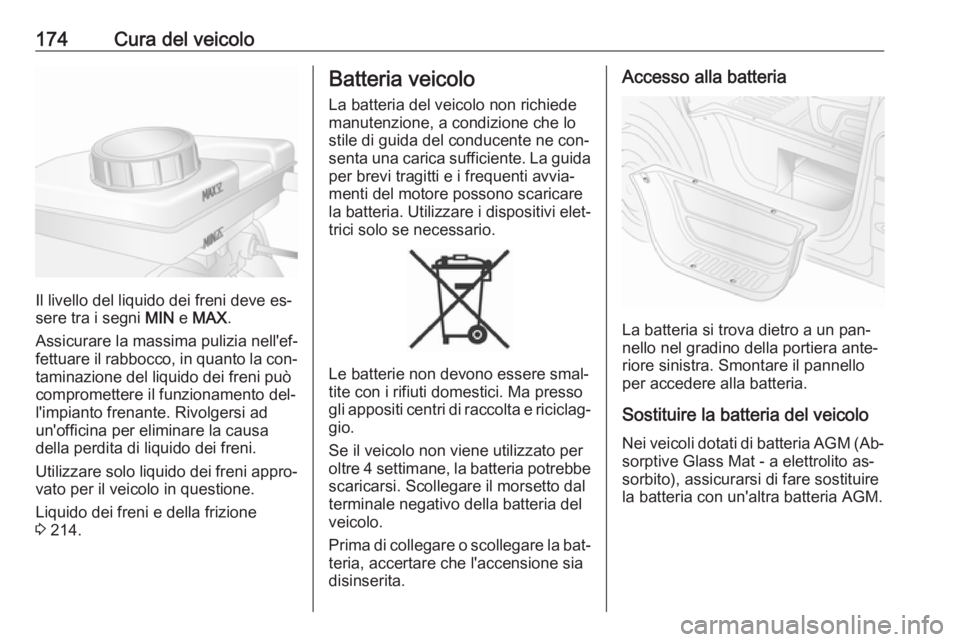

Il livello del liquido dei freni deve es‐
sere tra i segni MIN e MAX .
Assicurare la massima pulizia nell'ef‐
fettuare il rabbocco, in quanto la con‐ taminazione del liquido dei freni può
compromettere il funzionamento del‐
l'impianto frenante. Rivolgersi ad un'officina per eliminare la causa
della perdita di liquido dei freni.
Utilizzare solo liquido dei freni appro‐
vato per il veicolo in questione.
Liquido dei freni e della frizione
3 214.
Batteria veicolo
La batteria del veicolo non richiede
manutenzione, a condizione che lo
stile di guida del conducente ne con‐
senta una carica sufficiente. La guida per brevi tragitti e i frequenti avvia‐
menti del motore possono scaricare
la batteria. Utilizzare i dispositivi elet‐
trici solo se necessario.
Le batterie non devono essere smal‐
tite con i rifiuti domestici. Ma presso gli appositi centri di raccolta e riciclag‐
gio.
Se il veicolo non viene utilizzato per
oltre 4 settimane, la batteria potrebbe scaricarsi. Scollegare il morsetto dal
terminale negativo della batteria del
veicolo.
Prima di collegare o scollegare la bat‐
teria, accertare che l'accensione sia
disinserita.
Accesso alla batteria
La batteria si trova dietro a un pan‐
nello nel gradino della portiera ante‐
riore sinistra. Smontare il pannello per accedere alla batteria.
Sostituire la batteria del veicolo
Nei veicoli dotati di batteria AGM (Ab‐
sorptive Glass Mat - a elettrolito as‐
sorbito), assicurarsi di fare sostituire
la batteria con un'altra batteria AGM.
