Догляд за автомобілем209У разі використанння ковпаків і
шин, які не схвалено виробником,
шини повинні мати захисний
профіль ободу.
Ковпаки на колеса не повинні
заважати охолодженню гальм.9 Попередження
Використання невідповідних
шин або ковпаків може
призвести до різкої втрати тиску
та, як наслідок, до ДТП.
Ланцюги для шин
Снігові ланцюги для шин
дозволяється використовувати
лише на приводних колесах.
На автомобілях із спареними
задніми колесами снігові ланцюги
дозволяється вдягати тільки на
зовнішні колеса.
Завжди використовуйте дрібні
ланцюги, що додають не більше
15 мм до поверхні шини та бокових
частин (включаючи замок
ланцюга).9 Попередження
Пошкодження може призвести
до розриву шини.
Колісні ковпаки на сталевий дисках можуть контактувати із деталями
ланцюгів. У такому випадку слід
зняти колісні ковпаки.
Снігові ланцюги на шинах можна
використовувати на швидкості до
50 км/год. На дорогах без снігу
ланцюги можна використовувати
лише протягом короткого часу,
оскільки вони швидко зношуються
на жорсткій дорозі і можуть
розірватися.
Використання ланцюгів не
дозволяється на тимчасовому
запасному колесі.
Комплект для ремонту шин
Мінімальне пошкодження
протектора шини можна
відремонтувати за допомогою
набору для ремонту шин.
Не виймайте сторонні предмети із
шин.
За допомогою цього набору
неможливо усунути пошкодження
шини більше 4 мм або бокове
пошкодження шини біля ободу.

210Догляд за автомобілем9Попередження
Не перевищуйте швидкість
80 км/год.
Забороняється
використовувати протягом
тривалого періоду.
Можливий вплив на керування
та поводження автомобіля.
Якщо ви пробили колесо:
Увімкніть стоянкове гальмо та
перемкніть важіль передач у
нейтральне положення (механічна
трансмісія), або в положення N
(автоматизована механічна
трансмісія).
Комплект для ремонту шин
розташований під переднім
сидінням. Посуньте сидіння до
кінця вперед і складіть спинку, щоб дістатися до комплекту.
1. Вийміть комплект для ремонту шин з-під сидіння переднього
пасажира.
2. Вийміть компресор.
3. Вийміть дроти живлення та шланг для подачі повітря звідділень зберігання знизу на
компресорі.
4. Прикрутіть повітропровід компресора до з’єднання на
корпусі ущільнювача.
5. Установіть корпус ущільнювача у фіксатор на компресорі.
Установіть компресор біля
шини таким чином, щоб корпус
ущільнювача був
розташований вертикально.
6. Відкрутіть ковпачок вентиля зі спущеного колеса.
7. Прикрутіть шланг для введеннягерметика на вентиль шини.
8. Кулісний перемикач на компресорі має бути в
положенні О.

Догляд за автомобілем2119. Підключіть червоний дрітживлення < на компресорі до
терміналу для запуску від
зовнішнього джерела 3 218.
Примітка
Залежно від моделі автомобіля
клема для запуску двигуна від
зовнішнього джерела може
розміщуватися ліворуч або
праворуч у відсіку двигуна.
10. Підключіть чорний дріт
живлення ] до точки
заземлення автомобіля,
наприклад, блока двигуна чи
болта кріплення двигуна.
Примітка
При використанні деяких
модифікацій комплекту для
ремонту шин може знадобитися
підключення одножильного
кабелю живлення до розетки або до гнізда запальнички.
У таких комплектах немає
червоного < й чорного ] кабелів
живлення.
Щоб уникнути розряджанняакумулятора, ми рекомендуємо
запустити двигун.
11. Установіть кулісний перемикач
на компресорі в положення I.
Шина наповниться герметиком.
12. Датчик компресора може відображати протягом
короткого часу покажчики до
6 бар . Після цього тиск починає
падати.
13. Увесь ущільнювач закачаний у шину. Після цього
розпочинається накачування
шини.
14. Вказаний рівень тиску в шинах досягається протягом
10 хвилин. Тиск у шинах 3 253.
Коли встановиться правильний
тиск у шині, вимкніть компресор,
перемкнувши кулісний
перемикач у положення O.

212Догляд за автомобілемЯкщо протягом 10 хвилинвказаного рівня тиску не
досягнуто, вийміть набір для
ремонту шин. Пересуньте
автомобіль на один оберт шини
(приблизно, 2 метри). Повторно
під’єднайте набір для ремонту
шин і продовжуйте процедуру
заповнення протягом
10 хвилин. Якщо вказаний тиск
у шинах все ще не вдається
отримати, це свідчить про
серйозне пошкодження шини.
Зверніться по допомогу на
станцію технічного обслуговування.
Стравіть зайве повітря в шинах,
натиснувши кнопку поряд із
вказівником тиску.
Не використовуйте компресор
довше 10 хвилин поспіль.
15. Зніміть набір для ремонту шин.
16. Усуньте надлишки ущільнювача за допомогою
тканини.17. Візьміть ярлик, який вказує максимальну допустиму
швидкість, із комплекту для
ремонту шин і зафіксуйте його в полі зору водія.
18. Прикрутіть шланг для введення герметика до різьбового
з’єднання на пляшці з
герметиком. Це запобігає
протіканню ущільнювача.
Покладіть пляшку з герметиком
у поліетиленовий пакет.
Зберігайте комплект для
ремонту шин під переднім
сидінням.19. Відразу після цього негайно продовжіть рух, щоб дозволити
ущільнювачу рівномірно розподілитися в шині.
Приблизно, через 10 км, але не
більше 10 хвилин , зупиніться та
перевірте тиск у шинах за
допомогою компресора.
Прикрутіть повітропровід
компресора безпосередньо до
клапана шини та компресора.
20. Якщо тиск у шині перевищує 3,1 бар, відрегулюйте його до
правильного значення.
Повторюйте процедуру до
припинення падіння тиску.
Якщо тиск у шинах впав нижче
3,1 бар , на автомобілі не можна
їхати далі. Зверніться по
допомогу на станцію технічного
обслуговування.
21. Зберігайте комплект для ремонту шин під переднім
сидінням.

Догляд за автомобілем213Примітка
Ходові характеристики
відремонтованої шини значно
погіршується, тому замініть цю
шину.
Якщо ви почули незвичний шум
або компресор став гарячим,
вимкніть його, щонайменше на
30 хвилин.
Вбудований запобіжний клапан
відкривається за наявності тиску
7 бар.
Зверніть увагу на термін служби
набору для ремонту шин. Після
цієї дати його герметизуючі
властивості не гарантуються.
Зверніть увагу на інформацію про
зберігання на пляшці
ущільнювача.
Замініть використану пляшку.
Утилізуйте пляшку відповідно до
чинного законодавства.
Компресор та ущільнювач можна
використовувати приблизно від
-30 °C.Заміна коліс
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 209.
Проведіть такі підготовчі заходи та
ознайомтеся з такою інформацією:
● Зупиніть автомобіль на рівній, твердій, неслизькій поверхні.
Передні колеса повинні стояти
рівно.
● Увімкніть стоянкове гальмо та першу або задню передачу
(механічна трансмісія), або
перемкніть важіль передач у
положення N (автоматизована
механічна трансмісія).
● Вимкніть систему пневматичної підвіски 3 143.
● Вийміть запасне колесо 3 215.
● Ніколи не замінюйте кілька коліс одночасно.
● Застосовуйте домкрат лише під час заміни коліс для
усунення проколу, але не для
сезонної заміни шин (зима- літо).● Домкрат не потребує технічного обслуговування.
● Якщо автомобіль стоїть на м’якій поверхні, слід підкласти
під домкрат тверду дошку
(товщиною макс. 1 см).
● Під час застосування домкрата
перебування в автомобілі
людей або тварин заборонено.
● Забороняється підповзати під автомобіль, піднятий на
домкраті.
● Забороняється запускати двигун, коли автомобіль
піднятий на домкраті.
● Перед встановленням колеса протріть гайки/болти коліс і
різь.9 Попередження
Не змащуйте колісний болт,
колісну гайку та конус колісної гайки.
1. Зніміть колісний ковпак за допомогою гачка, що входитьдо комплекту. Інструменти
автомобіля 3 202.

214Догляд за автомобілем2. Установіть ключ іпереконайтеся, що він
розташований надійно. На
півоберта ослабте кожен болт/
гайку.3. Автомобілі з переднім приводом:
Підніміть автомобіль - для цього
розташуйте п’яту домкрата під
підйомним отвором,
розташованим найближче до
відповідного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. База домкрата
повинна бути розташована на
землі, безпосередньо під
підйомним отвором, таким
чином, щоб домкрат не міг
вислизнути.
Закріпіть колісний ключ на
домкраті і підніміть автомобіль, повертаючи ключ, доки колесо
не відірветься від землі.
Автомобілі із заднім приводом:
Виконуйте інструкції з
експлуатації гідравлічного
домкрата та зберіть усі
необхідні зазначені деталі.
Розташуйте адаптер поруч із
підйомним отвором,
розташованим найближче до
відповідного колеса.
Пересвідчіться в тому, що
домкрат розташований
правильно. Голівка домкрата
має бути розташована на
одному рівні із підйомним
отвором. Прокачайте домкрат,
натискаючи на колісний ключ,

Догляд за автомобілем215щоб правильно розташувати
базову платформу.
Підніміть автомобіль,
натискаючи на колісний ключ,
щоки колесо не відірветься від
землі.
4. Повністю викрутіть колісні болти/гайки і протріть їх
начисто тканиною.
Покладіть колісні болти/гайки у
такому місці, де їхня різь не
зможе забруднитися.
5. Замініть колесо.
6. Закрутіть колісні болти/гайки.
7. Опустіть машину.
8. Установіть ключ і переконайтеся, що він
розташований надійно.
Закрутіть кожен болт/гайку на
півоберта, хрест-навхрест.
Момент затягнення: 172 Нм
(передній привід), 235 Нм
(задній привід із спареними
колесами на задній осі),
264 Нм (задній привід із
одинарними колесами на задній осі).9. Установіть на місце колісний ковпак.
Примітка
За наявності болтів для
запобігання викраденню
встановлюйте їх якомога ближче
до вентиля шини, інакше важко
буде встановити на місце колісний ковпак.
10. Покладіть у місце для збереження замінене колесо
3 215 та інструменти
автомобіля 3 202.
11. Виконайте балансування колеса на автомобілі. Перевіртетиск у встановленій шині 3 253,
а також обертальний момент
закручування болтів/гайок
якомога швидше.
Пошкоджену шину потрібно
замінити чи відремонтувати.
Запасне колесо
Деякі автомобілі замість запасного
колеса оснащені набором для
ремонту шин 3 209.Якщо встановлене запасне колесо
відрізняється від інших коліс, його
можна класифікувати як
тимчасове, внаслідок чого
застосовуються відповідні
обмеження швидкості автомобіля,
навіть якщо вони не вказані в
табличках технічних
характеристик. Зверніться по
допомогу на станцію технічного обслуговування, щоб дізнатися
відповідне обмеження швидкості.Обережно
Встановлення запасного
колеса, яке за розміром є
меншим від інших коліс, або у поєднанні із зимовими шинами
може спричинити порушення
керованості автомобіля.
Замініть несправну шину
якомога швидше.
Запасне колесо утримується під
рамою автомобіля за допомогою
лебідки та фіксується
затягуванням тросу за допомогою
колісного ключа та адаптерів
(залежно від автомобіля).

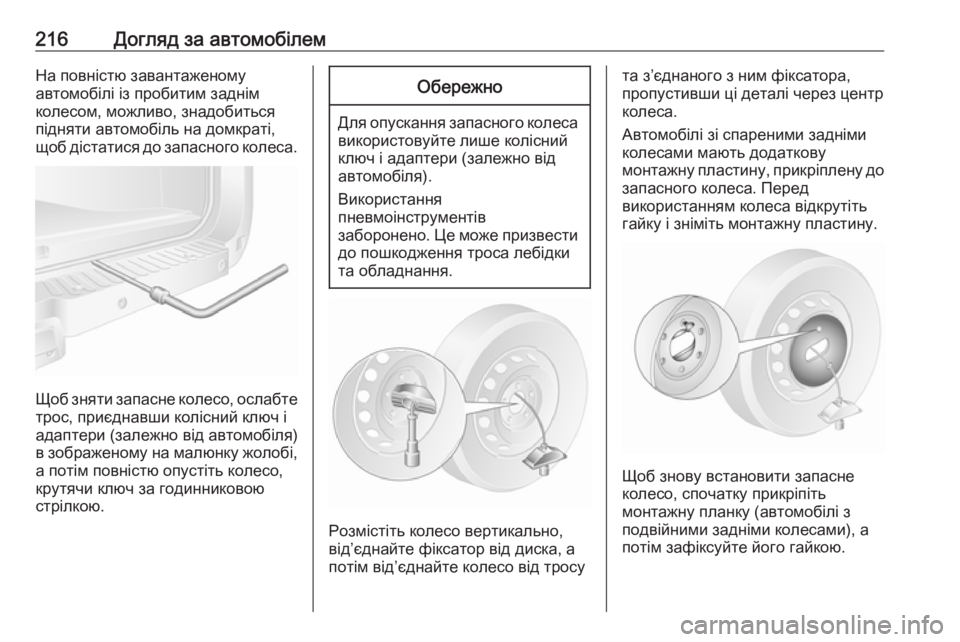

216Догляд за автомобілемНа повністю завантаженому
автомобілі із пробитим заднім
колесом, можливо, знадобиться
підняти автомобіль на домкраті,
щоб дістатися до запасного колеса.
Щоб зняти запасне колесо, ослабте
трос, приєднавши колісний ключ і
адаптери (залежно від автомобіля)
в зображеному на малюнку жолобі, а потім повністю опустіть колесо,
крутячи ключ за годинниковою стрілкою.
Обережно
Для опускання запасного колеса використовуйте лише колісний
ключ і адаптери (залежно від
автомобіля).
Використання
пневмоінструментів
заборонено. Це може призвести до пошкодження троса лебідки
та обладнання.
Розмістіть колесо вертикально,
від’єднайте фіксатор від диска, а
потім від’єднайте колесо від тросу
та з’єднаного з ним фіксатора,
пропустивши ці деталі через центр
колеса.
Автомобілі зі спареними задніми колесами мають додаткову
монтажну пластину, прикріплену до запасного колеса. Перед
використанням колеса відкрутіть
гайку і зніміть монтажну пластину.
Щоб знову встановити запасне
колесо, спочатку прикріпіть
монтажну планку (автомобілі з
подвійними задніми колесами), а
потім зафіксуйте його гайкою.
