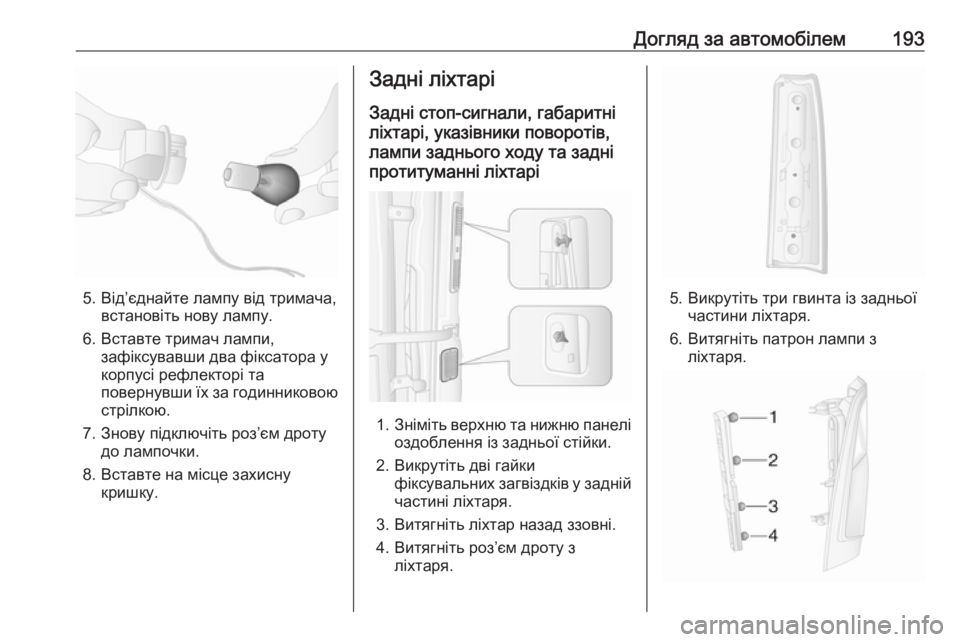

Догляд за автомобілем193
5. Від’єднайте лампу від тримача,встановіть нову лампу.
6. Вставте тримач лампи, зафіксувавши два фіксатора у
корпусі рефлекторі та
повернувши їх за годинниковою стрілкою.
7. Знову підключіть роз’єм дроту до лампочки.
8. Вставте на місце захисну кришку.
Задні ліхтарі
Задні стоп-сигнали, габаритні
ліхтарі, указівники поворотів,
лампи заднього ходу та задні
протитуманні ліхтарі
1. Зніміть верхню та нижню панелі
оздоблення із задньої стійки.
2. Викрутіть дві гайки фіксувальних загвіздків у задній
частині ліхтаря.
3. Витягніть ліхтар назад ззовні.
4. Витягніть роз’єм дроту з ліхтаря.
5. Викрутіть три гвинта із задньоїчастини ліхтаря.
6. Витягніть патрон лампи з ліхтаря.

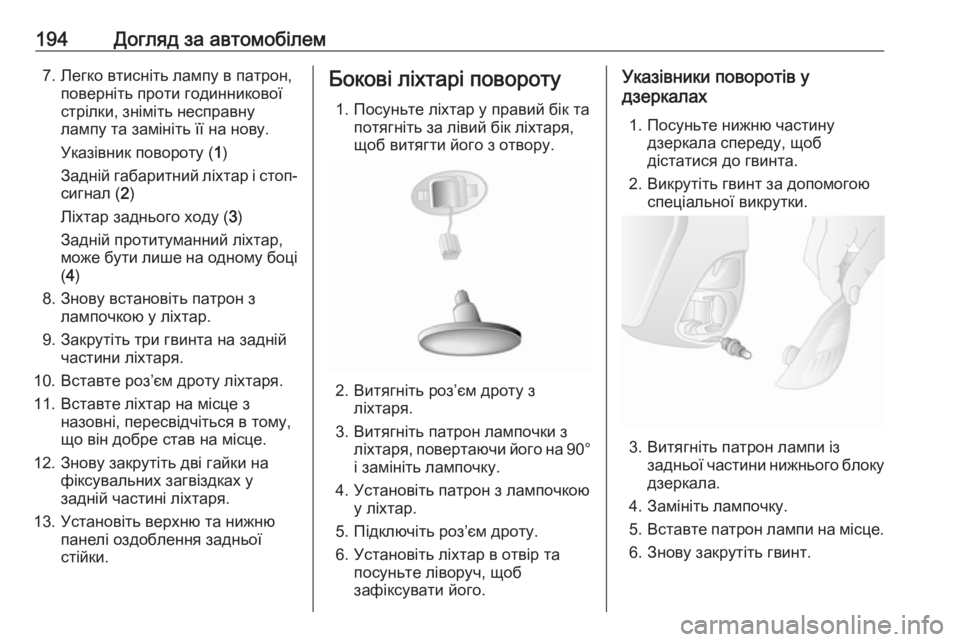

194Догляд за автомобілем7. Легко втисніть лампу в патрон,поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
Указівник повороту ( 1)
Задній габаритний ліхтар і стоп-
сигнал ( 2)
Ліхтар заднього ходу ( 3)
Задній протитуманний ліхтар,
може бути лише на одному боці ( 4 )
8. Знову встановіть патрон з лампочкою у ліхтар.
9. Закрутіть три гвинта на задній частини ліхтаря.
10. Вставте роз’єм дроту ліхтаря.
11. Вставте ліхтар на місце з назовні, пересвідчіться в тому,
що він добре став на місце.
12. Знову закрутіть дві гайки на фіксувальних загвіздках у
задній частині ліхтаря.
13. Установіть верхню та нижню панелі оздоблення задньої
стійки.Бокові ліхтарі повороту
1. Посуньте ліхтар у правий бік та потягніть за лівий бік ліхтаря,
щоб витягти його з отвору.
2. Витягніть роз’єм дроту з ліхтаря.
3. Витягніть патрон лампочки з ліхтаря, повертаючи його на 90°
і замініть лампочку.
4. Установіть патрон з лампочкою у ліхтар.
5. Підключіть роз’єм дроту.
6. Установіть ліхтар в отвір та посуньте ліворуч, щоб
зафіксувати його.
Указівники поворотів у
дзеркалах
1. Посуньте нижню частину дзеркала спереду, щоб
дістатися до гвинта.
2. Викрутіть гвинт за допомогою спеціальної викрутки.
3. Витягніть патрон лампи іззадньої частини нижнього блоку
дзеркала.
4. Замініть лампочку.
5. Вставте патрон лампи на місце.
6. Знову закрутіть гвинт.

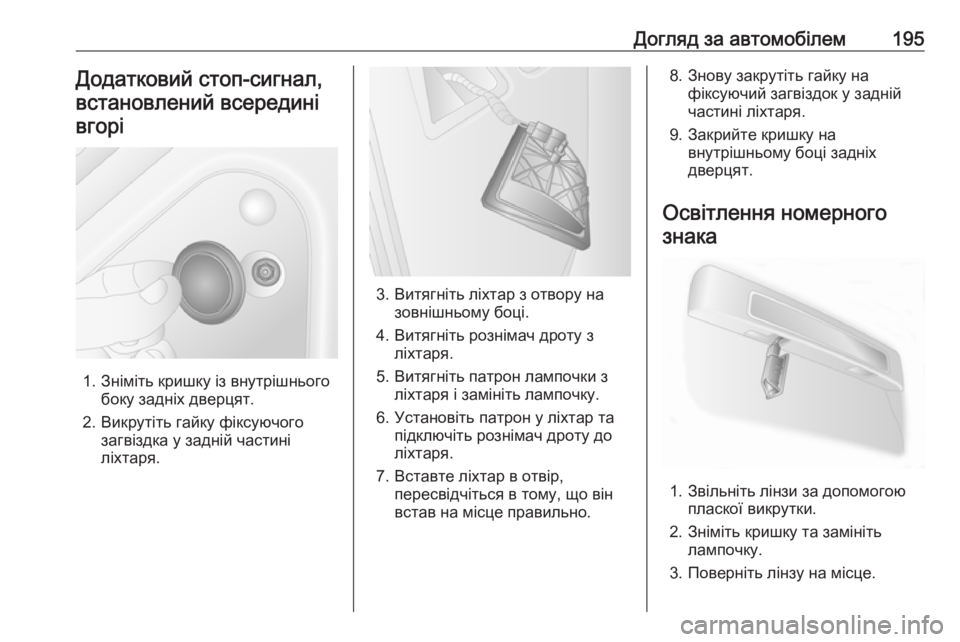

Догляд за автомобілем195Додатковий стоп-сигнал,
встановлений всередині вгорі
1. Зніміть кришку із внутрішнього боку задніх дверцят.
2. Викрутіть гайку фіксуючого загвіздка у задній частині
ліхтаря.
3. Витягніть ліхтар з отвору на зовнішньому боці.
4. Витягніть рознімач дроту з ліхтаря.
5. Витягніть патрон лампочки з ліхтаря і замініть лампочку.
6. Установіть патрон у ліхтар та підключіть рознімач дроту до
ліхтаря.
7. Вставте ліхтар в отвір, пересвідчіться в тому, що він
встав на місце правильно.
8. Знову закрутіть гайку на фіксуючий загвіздок у задній
частині ліхтаря.
9. Закрийте кришку на внутрішньому боці задніх
дверцят.
Освітлення номерного знака
1. Звільніть лінзи за допомогою пласкої викрутки.
2. Зніміть кришку та замініть лампочку.
3. Поверніть лінзу на місце.

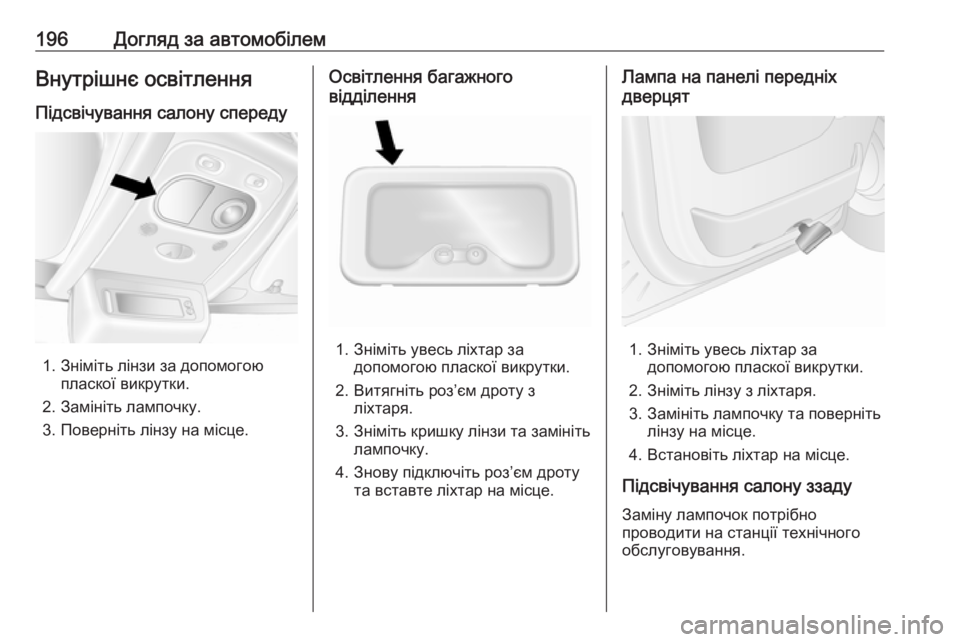

196Догляд за автомобілемВнутрішнє освітленняПідсвічування салону спереду
1. Зніміть лінзи за допомогою пласкої викрутки.
2. Замініть лампочку.
3. Поверніть лінзу на місце.
Освітлення багажного
відділення
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Витягніть роз’єм дроту з ліхтаря.
3. Зніміть кришку лінзи та замініть лампочку.
4. Знову підключіть роз’єм дроту та вставте ліхтар на місце.
Лампа на панелі передніх
дверцят
1. Зніміть увесь ліхтар за допомогою пласкої викрутки.
2. Зніміть лінзу з ліхтаря.
3. Замініть лампочку та поверніть лінзу на місце.
4. Встановіть ліхтар на місце.
Підсвічування салону ззаду Заміну лампочок потрібно
проводити на станції технічного
обслуговування.

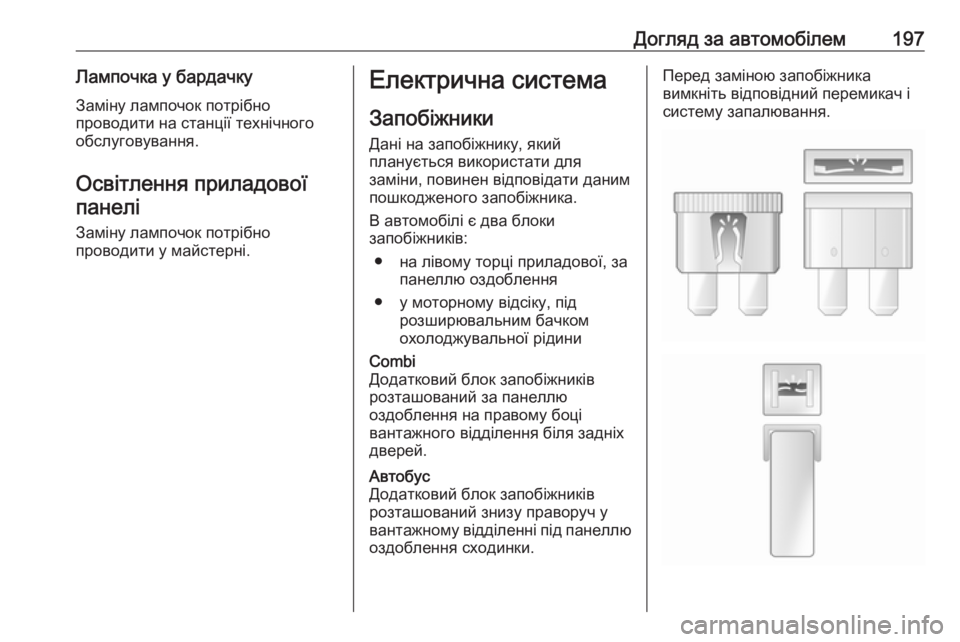

Догляд за автомобілем197Лампочка у бардачку
Заміну лампочок потрібно
проводити на станції технічного обслуговування.
Освітлення приладової панелі
Заміну лампочок потрібно
проводити у майстерні.Електрична система
Запобіжники
Дані на запобіжнику, який
планується використати для
заміни, повинен відповідати даним
пошкодженого запобіжника.
В автомобілі є два блоки
запобіжників:
● на лівому торці приладової, за панеллю оздоблення
● у моторному відсіку, під розширювальним бачком
охолоджувальної рідиниCombi
Додатковий блок запобіжників
розташований за панеллю
оздоблення на правому боці
вантажного відділення біля задніх
дверей.Автобус
Додатковий блок запобіжників
розташований знизу праворуч у
вантажному відділенні під панеллю
оздоблення сходинки.Перед заміною запобіжника
вимкніть відповідний перемикач і систему запалювання.

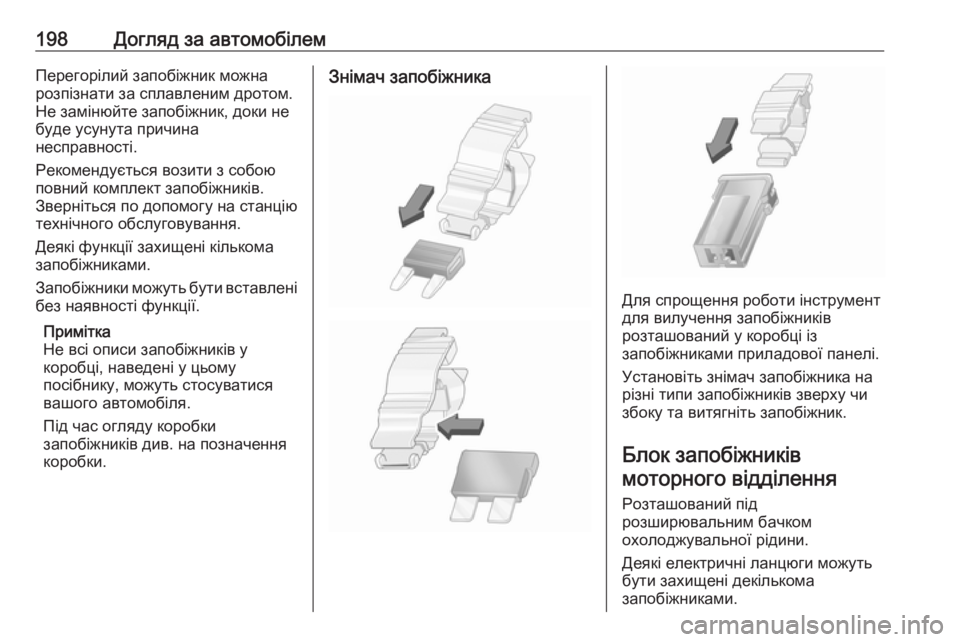

198Догляд за автомобілемПерегорілий запобіжник можна
розпізнати за сплавленим дротом.
Не замінюйте запобіжник, доки не
буде усунута причина
несправності.
Рекомендується возити з собою
повний комплект запобіжників.
Зверніться по допомогу на станцію
технічного обслуговування.
Деякі функції захищені кількома
запобіжниками.
Запобіжники можуть бути вставлені
без наявності функції.
Примітка
Не всі описи запобіжників у
коробці, наведені у цьому
посібнику, можуть стосуватися
вашого автомобіля.
Під час огляду коробки
запобіжників див. на позначення
коробки.Знімач запобіжника
Для спрощення роботи інструмент
для вилучення запобіжників
розташований у коробці із
запобіжниками приладової панелі.
Установіть знімач запобіжника на
різні типи запобіжників зверху чи
збоку та витягніть запобіжник.
Блок запобіжників моторного відділення
Розташований під
розширювальним бачком
охолоджувальної рідини.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.

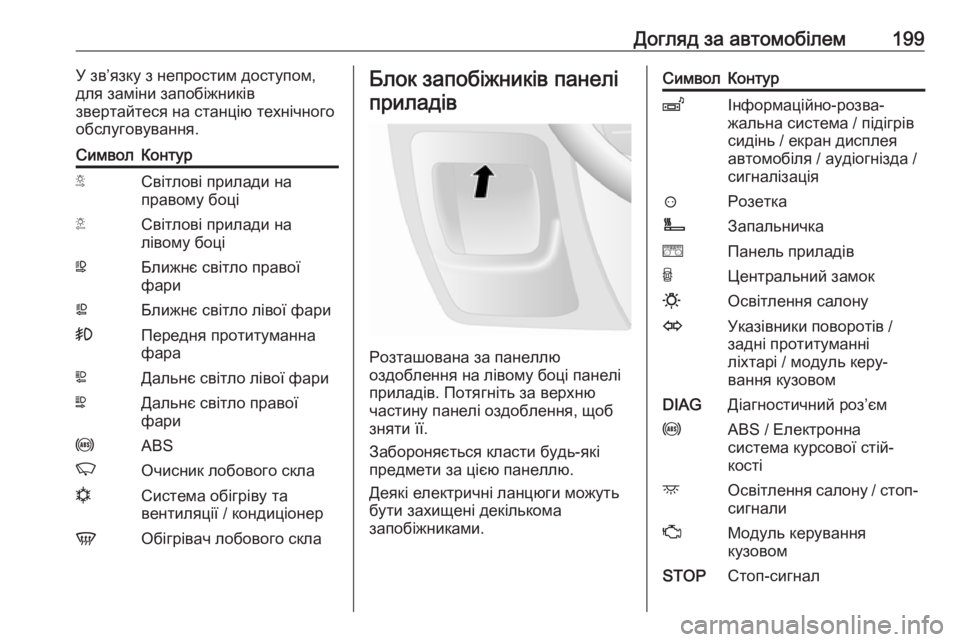

Догляд за автомобілем199У зв’язку з непростим доступом,
для заміни запобіжників
звертайтеся на станцію технічного
обслуговування.СимволКонтурSСвітлові прилади на
правому боціTСвітлові прилади на
лівому боціWБлижнє світло правої
фариaБлижнє світло лівої фари>Передня протитуманна
фараLДальнє світло лівої фариNДальнє світло правої
фариuABSKОчисник лобового склаnСистема обігріву та
вентиляції / кондиціонерVОбігрівач лобового склаБлок запобіжників панелі
приладів
Розташована за панеллю
оздоблення на лівому боці панелі
приладів. Потягніть за верхню
частину панелі оздоблення, щоб
зняти її.
Забороняється класти будь-які
предмети за цією панеллю.
Деякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.
СимволКонтурZІнформаційно-розва‐
жальна система / підігрів
сидінь / екран дисплея
автомобіля / аудіогнізда /
сигналізація?РозеткаÌЗапальничкаeПанель приладівUЦентральний замок0Освітлення салонуOУказівники поворотів /
задні протитуманні
ліхтарі / модуль керу‐
вання кузовомDIAGДіагностичний роз’ємuABS / Електронна
система курсової стій‐
костіdОсвітлення салону / стоп- сигналиZМодуль керування
кузовомSTOPСтоп-сигнал

200Догляд за автомобілемСимволКонтурIМодуль керування
кузовом / вікна з електро‐
підйомниками / система
обігріву та вентиляції /
кондиціонерmЛіве заднє вікно з піді‐
грівомnПраве заднє вікно з піді‐
грівомRОмивач лобового склаMЕлектронний імобілайзерUСидіння з підігрівомFBLЛіхтарі системи освіт‐
лення поворотівlЗ’єднання "вільні руки"&ТахографPTOВідбір потужностіjЗвуковий сигналÍСистема попереднього
розігрівання / фільтр
дизельного пальногоxВентилятор системи
клімат-контролюСимволКонтурdЗовнішні дзеркала з
обігрівомTЛівий габаритний ліхтарSПравий габаритний
ліхтарQПневматична підвіскаOНавігаційна системаADPДодаткові адаптації,Електропідйомники
вікон / модуль керування
кузовомБлок запобіжників
вантажного відділення
Combi
Розташована за панеллю
оздоблення на правому боці
вантажного відділення поруч із задніми дверима.
За допомогою відповідного
інструмента (наприклад, викрутки з плоским лезом) від’єднайте панель оздоблення в 3 точках, зображених
на малюнку, а потім зніміть її.
Забороняється класти будь-які
предмети за цією панеллю.
