2016.5 OPEL MOVANO_B Посібник з експлуатації (in Ukrainian)

Догляд за автомобілем201№Контур1Швидкість 3: додатковий випа‐
ровувач2Швидкість 2: додатковий випа‐
ровувач3Швидкість 1: додатковий випа‐
ровувачАвтобус
Розташовується за панеллю
оздоблення сходинки в нижній частині на правому боці
вантажного відділення.
За допомогою відповідного
інструмента (наприклад, викрутки з плоским лезом) від’єднайте панель оздоблення в 3 точках, зображених
на малюнку, а потім зніміть її.
Забороняється класти будь-які
предмети за цією панеллю.

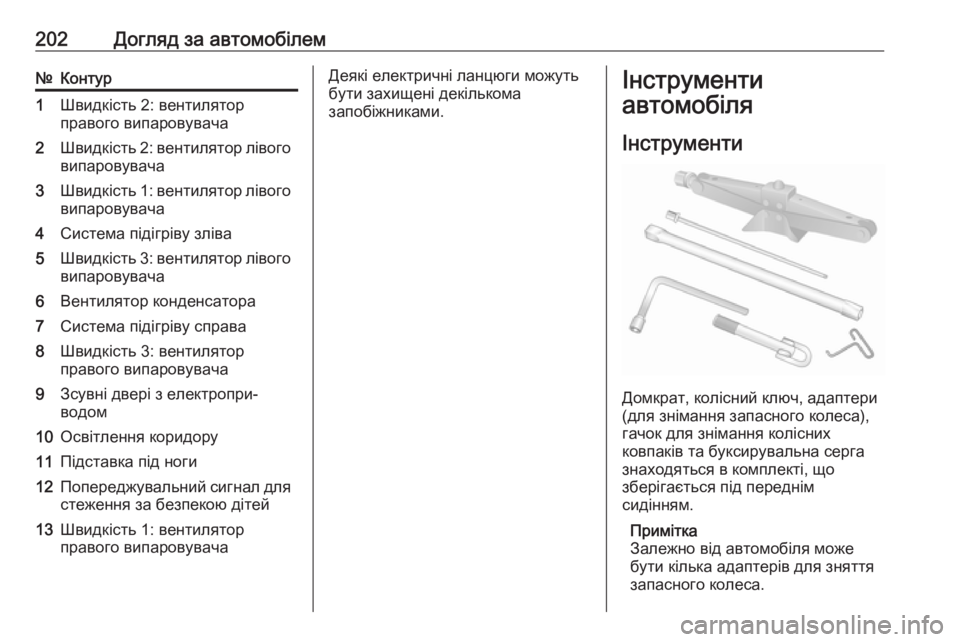

202Догляд за автомобілем№Контур1Швидкість 2: вентилятор
правого випаровувача2Швидкість 2: вентилятор лівого
випаровувача3Швидкість 1: вентилятор лівого випаровувача4Система підігріву зліва5Швидкість 3: вентилятор лівого
випаровувача6Вентилятор конденсатора7Система підігріву справа8Швидкість 3: вентилятор
правого випаровувача9Зсувні двері з електропри‐
водом10Освітлення коридору11Підставка під ноги12Попереджувальний сигнал для стеження за безпекою дітей13Швидкість 1: вентилятор
правого випаровувачаДеякі електричні ланцюги можуть
бути захищені декількома
запобіжниками.Інструменти
автомобіля
Інструменти
Домкрат, колісний ключ, адаптери
(для знімання запасного колеса),
гачок для знімання колісних
ковпаків та буксирувальна серга
знаходяться в комплекті, що
зберігається під переднім
сидінням.
Примітка
Залежно від автомобіля може бути кілька адаптерів для зняття
запасного колеса.

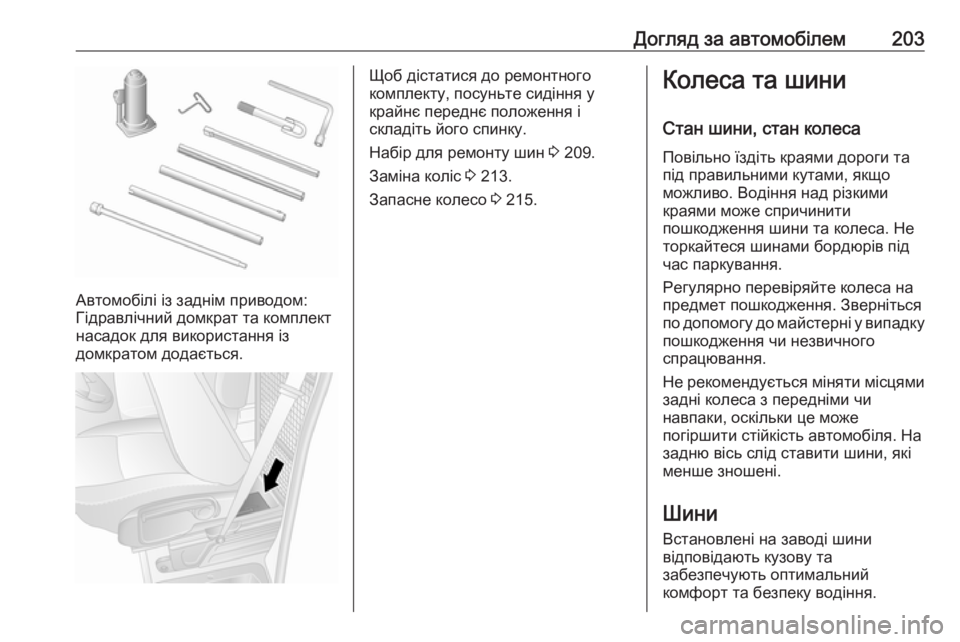

Догляд за автомобілем203
Автомобілі із заднім приводом:
Гідравлічний домкрат та комплект насадок для використання із
домкратом додається.
Щоб дістатися до ремонтного
комплекту, посуньте сидіння у
крайнє переднє положення і
складіть його спинку.
Набір для ремонту шин 3 209.
Заміна коліс 3 213.
Запасне колесо 3 215.Колеса та шини
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.
Не рекомендується міняти місцями задні колеса з передніми чи
навпаки, оскільки це може
погіршити стійкість автомобіля. На
задню вісь слід ставити шини, які
менше зношені.
Шини
Встановлені на заводі шини
відповідають кузову та
забезпечують оптимальний
комфорт та безпеку водіння.

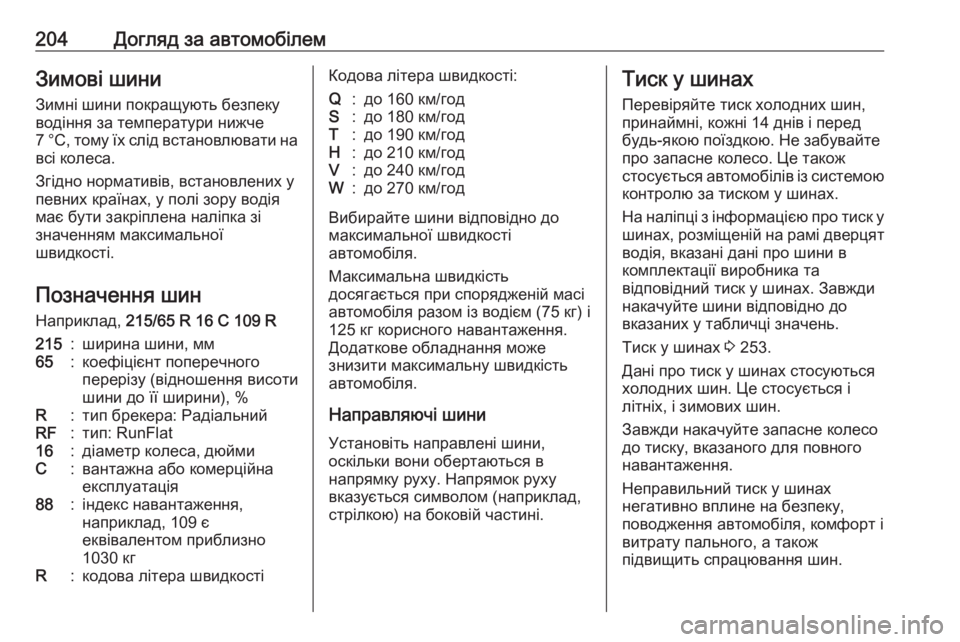

204Догляд за автомобілемЗимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на всі колеса.
Згідно нормативів, встановлених у певних країнах, у полі зору водія
має бути закріплена наліпка зі
значенням максимальної
швидкості.
Позначення шин Наприклад, 215/65 R 16 C 109 R215:ширина шини, мм65:коефіцієнт поперечного
перерізу (відношення висоти
шини до її ширини), %R:тип брекера: РадіальнийRF:тип: RunFlat16:діаметр колеса, дюймиC:вантажна або комерційна
експлуатація88:індекс навантаження,
наприклад, 109 є
еквівалентом приблизно
1030 кгR:кодова літера швидкостіКодова літера швидкості:Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до
максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість
автомобіля.
Направляючі шини
Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Тиск у шинах
Перевіряйте тиск холодних шин,
принаймні, кожні 14 днів і перед
будь-якою поїздкою. Не забувайте про запасне колесо. Це також
стосується автомобілів із системою
контролю за тиском у шинах.
На наліпці з інформацією про тиск у шинах, розміщеній на рамі дверцят водія, вказані дані про шини в
комплектації виробника та
відповідний тиск у шинах. Завжди
накачуйте шини відповідно до
вказаних у табличці значень.
Тиск у шинах 3 253.
Дані про тиск у шинах стосуються
холодних шин. Це стосується і
літніх, і зимових шин.
Завжди накачуйте запасне колесо
до тиску, вказаного для повного навантаження.
Неправильний тиск у шинах
негативно вплине на безпеку,
поводження автомобіля, комфорт і
витрату пального, а також
підвищить спрацювання шин.

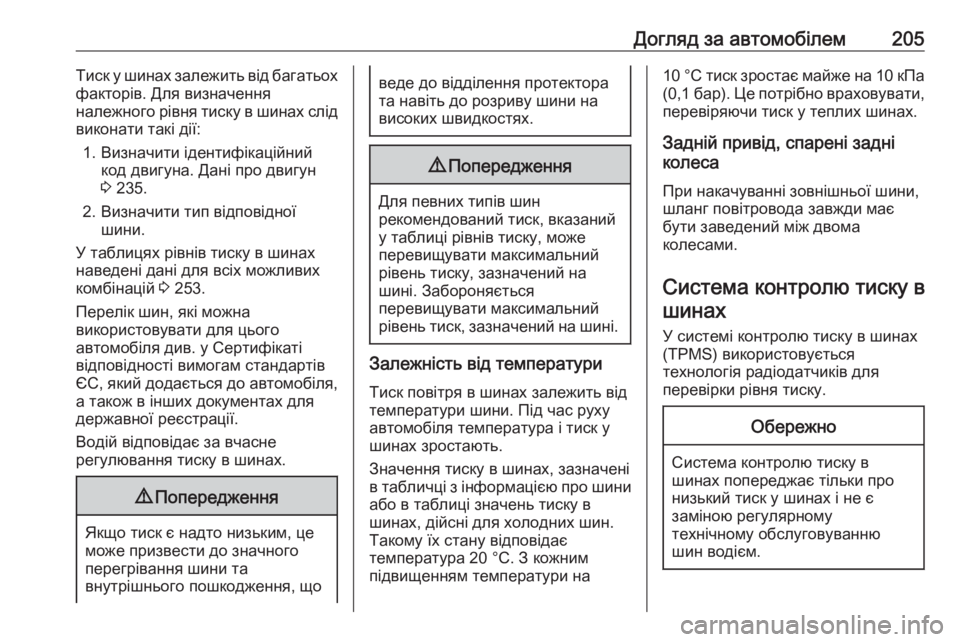

Догляд за автомобілем205Тиск у шинах залежить від багатьох
факторів. Для визначення
належного рівня тиску в шинах слід
виконати такі дії:
1. Визначити ідентифікаційний код двигуна. Дані про двигун
3 235.
2. Визначити тип відповідної шини.
У таблицях рівнів тиску в шинах
наведені дані для всіх можливих
комбінацій 3 253.
Перелік шин, які можна
використовувати для цього
автомобіля див. у Сертифікаті
відповідності вимогам стандартів
ЄС, який додається до автомобіля, а також в інших документах для
державної реєстрації.
Водій відповідає за вчасне
регулювання тиску в шинах.9 Попередження
Якщо тиск є надто низьким, це
може призвести до значного
перегрівання шини та
внутрішнього пошкодження, що
веде до відділення протектора
та навіть до розриву шини на
високих швидкостях.9 Попередження
Для певних типів шин
рекомендований тиск, вказаний
у таблиці рівнів тиску, може
перевищувати максимальний
рівень тиску, зазначений на
шині. Забороняється
перевищувати максимальний
рівень тиск, зазначений на шині.
Залежність від температури
Тиск повітря в шинах залежить від
температури шини. Під час руху
автомобіля температура і тиск у
шинах зростають.
Значення тиску в шинах, зазначені в табличці з інформацією про шини
або в таблиці значень тиску в
шинах, дійсні для холодних шин.
Такому їх стану відповідає
температура 20 °C. З кожним
підвищенням температури на
10 °C тиск зростає майже на 10 кПа (0,1 бар). Це потрібно враховувати,перевіряючи тиск у теплих шинах.
Задній привід, спарені задні
колеса
При накачуванні зовнішньої шини,
шланг повітровода завжди має
бути заведений між двома
колесами.
Система контролю тиску в шинах
У системі контролю тиску в шинах
(ТPMS) використовується
технологія радіодатчиків для
перевірки рівня тиску.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.

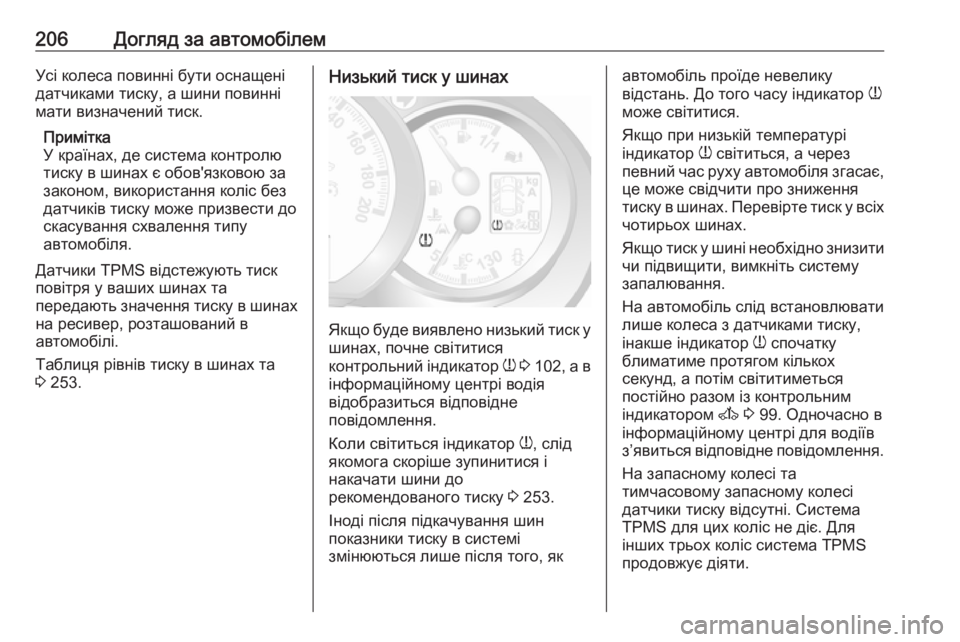

206Догляд за автомобілемУсі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Датчики TPMS відстежують тиск
повітря у ваших шинах та
передають значення тиску в шинах на ресивер, розташований в
автомобілі.
Таблиця рівнів тиску в шинах та
3 253.Низький тиск у шинах
Якщо буде виявлено низький тиск у
шинах, почне світитися
контрольний індикатор w 3 102 , а в
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Коли світиться індикатор w, слід
якомога скоріше зупинитися і
накачати шини до
рекомендованого тиску 3 253.
Іноді після підкачування шин
показники тиску в системі
змінюються лише після того, як
автомобіль проїде невелику
відстань. До того часу індикатор w
може світитися.
Якщо при низькій температурі
індикатор w світиться, а через
певний час руху автомобіля згасає,
це може свідчити про зниження
тиску в шинах. Перевірте тиск у всіх чотирьох шинах.
Якщо тиск у шині необхідно знизити
чи підвищити, вимкніть систему
запалювання.
На автомобіль слід встановлювати
лише колеса з датчиками тиску,
інакше індикатор w спочатку
блиматиме протягом кількох
секунд, а потім світитиметься
постійно разом із контрольним
індикатором A 3 99. Одночасно в
інформаційному центрі для водіїв
з’явиться відповідне повідомлення.
На запасному колесі та
тимчасовому запасному колесі датчики тиску відсутні. Система
TPMS для цих коліс не діє. Для
інших трьох коліс система TPMS продовжує діяти.

Догляд за автомобілем207Під час кожного циклу запалювання
спалахуватиме контрольний
індикатор w, а також
з’являтиметься відповідне
повідомлення, поки шину не буде
накачано до належного тиску.
Центр інформації водія (DIC)
3 104.
Повідомлення автомобіля 3 105.
Прокол
Якщо буде виявлено прокол чи
критично низький тиск в одній із
шин, почне світитися контрольний
індикатор w та C 3 99, а в
інформаційному центрі водія
відобразиться відповідне
повідомлення. Зупиніть автомобіль і вимкніть двигун.
Тиск у шинах 3 253, комплект для
ремонту шин 3 209, запасне
колесо 3 215, заміна коліс 3 213.Функція повторного
розпізнавання
Коли прокол буде заклеєно, а шини
накачано до належного тиску,
система TPMS має виконати
повторний аналіз тиску в шинах.
Тиск у шинах 3 253, комплект для
ремонту шин 3 209.
Під час руху автомобіля виберіть меню тиску в шинах в
інформаційному центрі водія,
натиснувши кнопку на кінці важеля
керування склоочисником. Щоб
виконати повторне обчислення, натисніть цю кнопку і потримайте її
протягом 5 секунд. В
інформаційному центрі водія
відобразиться відповідне
повідомлення.
Щоб завершити процес повторного розпізнавання, потрібно буде
проїхати кілька хвилин на
швидкості 40 км/год. Протягом
цього часу система зможе
надавати лише обмежену
інформацію.
Якщо під час повторного
розпізнавання виникне проблема,
контрольний індикатор w і далі
світитиметься, а в інформаційному
центрі водія з’явиться
попередження.
Центр інформації водія (DIC) 3 104.
Повідомлення автомобіля 3 105.
Загальна інформація Використання ланцюгів для шин
або доступних у продажу
комплектів для ремонту шин може
зашкодити функціонуванню
системи. Можна використовувати
комплекти для ремонту шин,
схвалені виробником.

208Догляд за автомобілемКомплект для ремонту шин 3 209,
ланцюги для шин 3 209.
Зовнішнє потужне
радіообладнання може відключити
систему контролю за тиском у
шинах.
Після кожної заміни шин датчики
системи TPMS слід знімати для перевірки на СТО.
Глибина малюнка протектора
Перевіряйте глибину малюнку
протектора регулярно.
Шини потрібно міняти з міркувань
безпеки, якщо глибина малюнку
протектора становить 2-3 мм
(4 мм для зимових шин).
З міркувань безпеки експлуатація
шин з глибиною протектора, що
відрізняється більше ніж на 2 мм на одній осі не рекомендується.
Про знос протектора свідчать
показання відповідного індикатора
(TWI), які вказують на досягнення
протектором мінімально
встановленої законодавством
глибини малюнка (1,6 мм). Їх
положення вказано позначками на
боковій частині.
Шини старіють, навіть якщо не
використовуються. Ми
рекомендуємо замінювати шини
кожних 6 років.
Заміна розміру шин та
коліс
У разі використання шин, розмір
яких відрізняється від розміру шин
встановлених на заводі, потрібно
перепрограмувати дані
спідометра, номінальний тиск у
шинах і внести інші зміни в
налаштування автомобіля.
Після встановлення шин іншого
розміру замініть ярлики з тиском у
шинах.9 Попередження
Використання невідповідних
шин або коліс може призвести
до ДТП і скасує схвалення типу автомобіля.
Колісні ковпаки
Слід використовувати ковпаки ташини, схвалені виробником для
відповідного автомобіля та ті, що
відповідають всім діючим вимогам
щодо поєднання коліс і шин.
