Прилади та органи управління89
Коли двигун не працює,
підключення електричних
аксесуарів призведе до
розряджання акумулятора
автомобіля.
Забороняється перевищувати
максимальне споживання енергії в
120 Вт.
Коли система запалювання
вимкнена, розетка дезактивується.
Окрім того, розетка може не діяти у
разі низького заряду акумуляторної батареї.
Електричні аксесуари, які
підключаються, повинні
відповідати вимогам
електромагнітної сумісності,
визначеним у DIN VDE 40 839.Обережно
Не підключайте будь які
прилади живлення, наприклад
зарядні пристрої або
акумулятори.
Забороняється
використовувати вилки, розмір
яких не відповідає розеткам в
автомобілі.
Запальничка
Утисніть запальничку. Запальничка вимикається автоматично після
розжарення елемента. Витягніть
запальничку.
Попільнички
Обережно
Слід використовувати лише для
попелу, а не для
легкозаймистого сміття.

90Прилади та органи управлінняПереносна попільничка
Контейнер попільнички для
використання в автомобілі. Щоб
скористатися, відкрийте кришку.
Сигнальні лампи,
датчики та індикатори
Панель приладів
На автомобілях деяких версій
стрілки приладів після ввімкнення
запалення на короткий час
переходять до кінцевої позиції.
Спідометр
Указує швидкість автомобіля.
Обмежувач швидкості
Максимальну швидкість можна встановити за допомогою
обмежувача швидкості. У якості
наочного повідомлення про це, на
панелі приладів розташоване
відповідне попередження.
Якщо автомобіль на короткий час
перевищить встановлене
обмеження, пролунає звуковий
попереджувальний сигнал
тривалістю 10 секунд.
Примітка
За певних умов (наприклад, на
крутих схилах), швидкість
автомобіля може перевищити
задане обмеження.
Обмежувач швидкості 3 166,
обмежувач швидкості круїз-
контролю 3 163.

Прилади та органи управління91Одометр
Відображає записану відстань у
кілометрах.
Одометр
Одометр показує подолану
відстань з часу останнього
скидання.
Натисніть один раз кнопку на кінці
важеля керування склоочисником
лобового скла, щоб відобразити
покази одометра.
Щоб скинути покази одометра,
коли він відображається і ввімкнено запалювання, натисніть кнопку і
потримайте її кілька секунд.
Дисплей буде миготіти, після чого
покази будуть скинуті до нуля.
Тахограф 3 109.
Тахометр
Вказує швидкість роботи двигуна.
Їдьте на низьких обертах для
кожної передачі настільки довго, наскільки це можливо.
Обережно
Положення стрілки в червоній
небезпечній зоні означає, що
перевищено максимально
допустиму кількість обертів
двигуна. Двигун перебуває під
ризиком.
Датчик рівня пального
Відображає рівень пального в баку.
Контрольний індикатор Y світиться,
якщо рівень пального в баку є
низьким. Негайно долийте пальне
3 173.

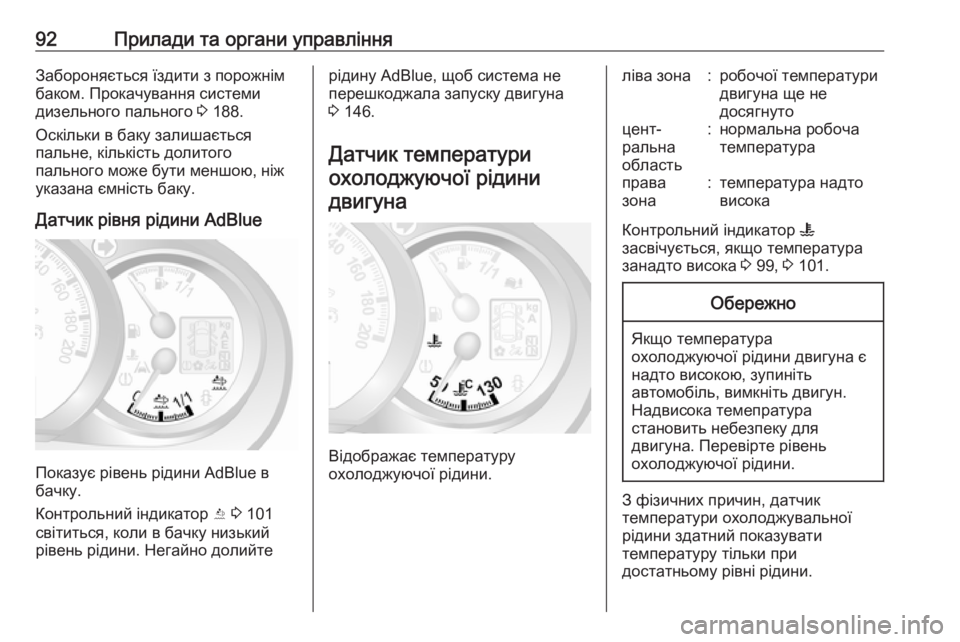

92Прилади та органи управлінняЗабороняється їздити з порожнім
баком. Прокачування системи
дизельного пального 3 188.
Оскільки в баку залишається
пальне, кількість долитого
пального може бути меншою, ніж
указана ємність баку.
Датчик рівня рідини AdBlue
Показує рівень рідини AdBlue вбачку.
Контрольний індикатор Y 3 101
світиться, коли в бачку низький
рівень рідини. Негайно долийте
рідину AdBlue, щоб система не
перешкоджала запуску двигуна
3 146.
Датчик температури охолоджуючої рідинидвигуна
Відображає температуру
охолоджуючої рідини.
ліва зона:робочої температури
двигуна ще не
досягнутоцент‐
ральна
область:нормальна робоча
температураправа
зона:температура надто
висока
Контрольний індикатор W
засвічується, якщо температура занадто висока 3 99, 3 101.
Обережно
Якщо температура
охолоджуючої рідини двигуна є
надто високою, зупиніть
автомобіль, вимкніть двигун.
Надвисока темепратура
становить небезпеку для
двигуна. Перевірте рівень
охолоджуючої рідини.
З фізичних причин, датчик
температури охолоджувальної
рідини здатний показувати
температуру тільки при
достатньому рівні рідини.

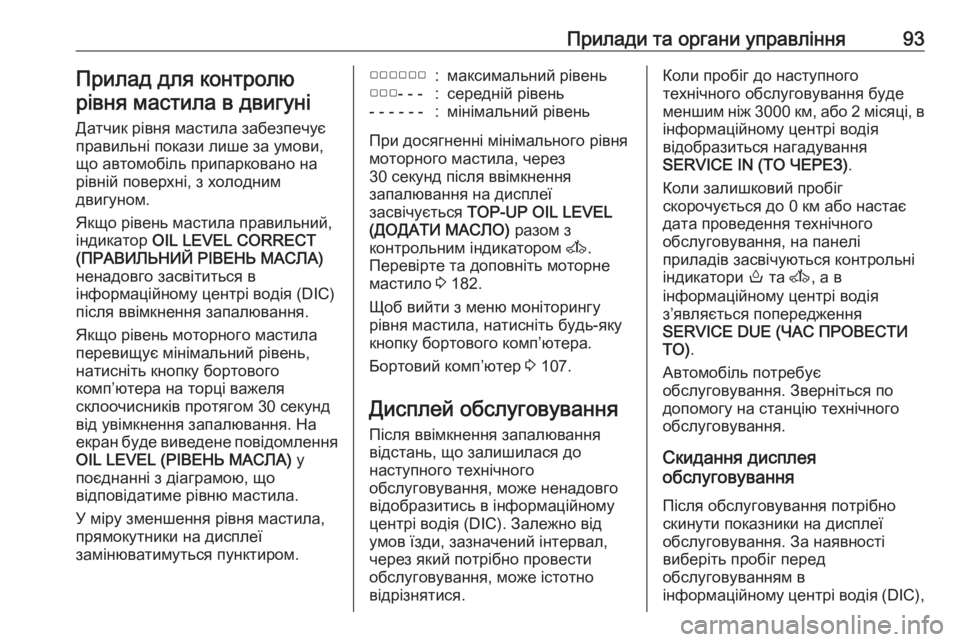

Прилади та органи управління93Прилад для контролюрівня мастила в двигуні
Датчик рівня мастила забезпечує
правильні покази лише за умови,
що автомобіль припарковано на
рівній поверхні, з холодним
двигуном.
Якщо рівень мастила правильний,
індикатор OIL LEVEL CORRECT
(ПРАВИЛЬНИЙ РІВЕНЬ МАСЛА) ненадовго засвітиться в
інформаційному центрі водія (DIC)
після ввімкнення запалювання.
Якщо рівень моторного мастила
перевищує мінімальний рівень,
натисніть кнопку бортового
комп’ютера на торці важеля
склоочисників протягом 30 секунд
від увімкнення запалювання. На
екран буде виведене повідомлення
OIL LEVEL (РІВЕНЬ МАСЛА) у
поєднанні з діаграмою, що
відповідатиме рівню мастила.
У міру зменшення рівня мастила,
прямокутники на дисплеї
замінюватимуться пунктиром.▢▢▢▢▢▢:максимальний рівень▢▢▢- - -:середній рівень- - - - - -:мінімальний рівень
При досягненні мінімального рівня
моторного мастила, через
30 секунд після ввімкнення
запалювання на дисплеї
засвічується TOP-UP OIL LEVEL
(ДОДАТИ МАСЛО) разом з
контрольним індикатором A.
Перевірте та доповніть моторне
мастило 3 182.
Щоб вийти з меню моніторингу рівня мастила, натисніть будь-яку кнопку бортового комп’ютера.
Бортовий комп’ютер 3 107.
Дисплей обслуговування
Після ввімкнення запалювання
відстань, що залишилася до
наступного технічного
обслуговування, може ненадовго
відобразитись в інформаційному
центрі водія (DIC). Залежно від умов їзди, зазначений інтервал,
через який потрібно провести
обслуговування, може істотно
відрізнятися.
Коли пробіг до наступного
технічного обслуговування буде
меншим ніж 3000 км, або 2 місяці, в
інформаційному центрі водія
відобразиться нагадування
SERVICE IN (ТО ЧЕРЕЗ) .
Коли залишковий пробіг
скорочується до 0 км або настає
дата проведення технічного
обслуговування, на панелі
приладів засвічуються контрольні
індикатори o та A, а в
інформаційному центрі водія
з’являється попередження
SERVICE DUE (ЧАС ПРОВЕСТИ
ТО) .
Автомобіль потребує
обслуговування. Зверніться по
допомогу на станцію технічного
обслуговування.
Скидання дисплея
обслуговування
Після обслуговування потрібно
скинути показники на дисплеї
обслуговування. За наявності
виберіть пробіг перед
обслуговуванням в
інформаційному центрі водія ( DIC),

94Прилади та органи управлінняа потім натисніть кнопку на кінці
важеля керування склоочисником і
потримайте її приблизно 10 с, поки пробіг перед обслуговуванням не
почне відображатися постійно.
Бортовий комп’ютер 3 107.
Центр інформації водія (DIC) 3 104.
Інформація про обслуговування
3 227.
Дисплей трансмісії
Режим чи увімкнена передача
автоматизованої МКПП
відображається на дисплеї КПП.
R:задня передачаN:нейтральне положенняA:автоматичний режимкг:режим навантаженняV:зимовий режимT:натиснення педалі гальмW:електронна система
трансмісії
Автоматизована механічна
трансмісія 3 153.
Контрольні індикатори
Описані контрольні індикатори доступні не для всіх автомобілів.
Опис стосується всіх версій
приладів. В залежності від
комплектації автомобіля
розташування контрольних
індикаторів може відрізнятися.
Після ввімкнення системи
запалювання для перевірки
функціональності на короткий
проміжок часу засвітиться
більшість контрольних індикаторів.
Кольори контрольних індикаторів
означають:червоний:небезпека, важливе
нагадуванняжовтий:попередження,
інформація,
несправністьзелений:підтвердження
активаціїсиній:підтвердження
активаціїбілий:підтвердження
активації

Прилади та органи управління95Контрольні індикатори на панелі приладів

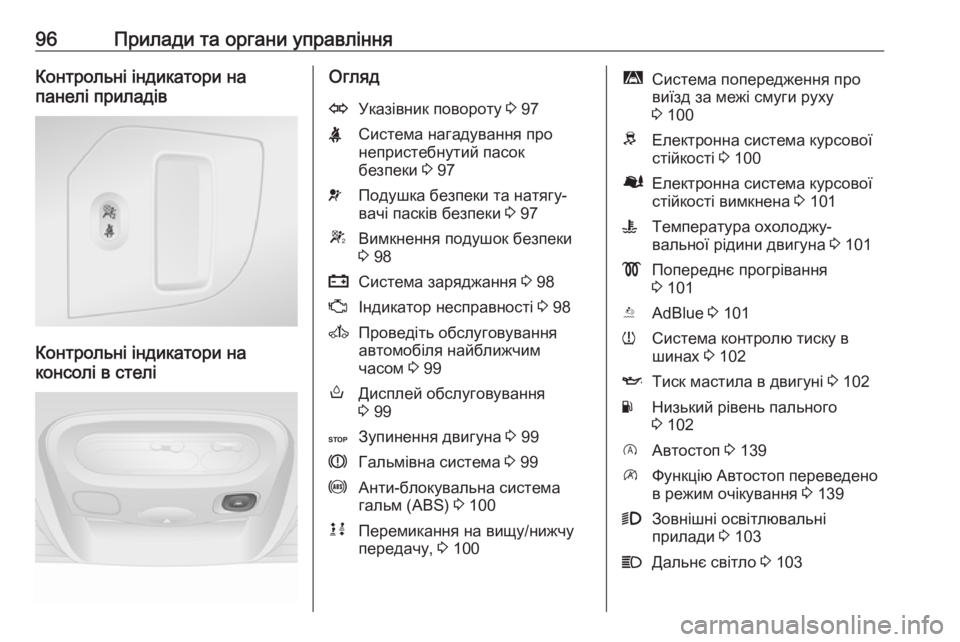

96Прилади та органи управлінняКонтрольні індикатори на
панелі приладів
Контрольні індикатори на
консолі в стелі
ОглядOУказівник повороту 3 97XСистема нагадування про
непристебнутий пасок
безпеки 3 97vПодушка безпеки та натягу‐
вачі пасків безпеки 3 97WВимкнення подушок безпеки
3 98pСистема заряджання 3 98ZІндикатор несправності 3 98AПроведіть обслуговування
автомобіля найближчим
часом 3 99oДисплей обслуговування
3 99CЗупинення двигуна 3 99RГальмівна система 3 99uАнти-блокувальна система
гальм (ABS) 3 100kjПеремикання на вищу/нижчу
передачу, 3 100ìСистема попередження про
виїзд за межі смуги руху
3 100RЕлектронна система курсової
стійкості 3 100ØЕлектронна система курсової
стійкості вимкнена 3 101WТемпература охолоджу‐
вальної рідини двигуна 3 101!Попереднє прогрівання
3 101YAdBlue 3 101wСистема контролю тиску в
шинах 3 102IТиск мастила в двигуні 3 102YНизький рівень пального
3 102DАвтостоп 3 139\Функцію Автостоп переведено
в режим очікування 3 1399Зовнішні освітлювальні
прилади 3 103CДальнє світло 3 103
