Керування автомобілем та експлуатація177Навантаження на задню вісьКоли причеп навішений, і
буксируючий автомобіль повністю
завантажений (включно з водієм і
усіма пасажирами), допустиме
навантаження на задню вісь (див.
ідентифікаційну табличку або
документацію автомобіля)
неприпустиме.
Буксирувальне обладнанняОбережно
Під час руху без причепа
складіть причіпний пристрій.
Звукове попередження
буксирувального обладнання
Для автомобілів, устаткованих
буксирувальним обладнанням, при
навішеному причепі, звукова
індикація указівників поворотів
змінюється.
При відмові указівника повороту на причепі чи буксируючому
автомобілі звуковий сигнал
указівника повороту зміниться.
Система допомоги під час руху з причепом
Якщо система виявляє коливальні
рухи, потужність двигуна
зменшується, а поєднання
автомобіль/причіп селективно
гальмується до припинення
коливання. Під час роботи системи тримайте кермо якомога міцніше.
Система допомоги під час руху з
причепом (TSA) є складовою
Електронної системи курсової
стійкості (ESP) 3 161.Додаткові функції
Відбір потужності
Активація
Вмикання системи відбору
потужності, коли автомобіль стоїть
нерухомо, а двигун працює на
холостому ходу:
● Перемкніть важіль передач у нейтральне положення (в
автомобілях із
автоматизованою механічною
трансмісією: перемкніть важіль селектора в положення N).
● Натисніть педаль зчеплення.

178Керування автомобілем та експлуатація● Натисніть вимикач на панеліприладів – приблизно через
2 секунди у перемикачі почне
світитися світлоіндикатор.
● Відпустіть педаль зчеплення.
Холості оберти двигуна
підвищуються до 1200 об/хв.Обережно
Під час роботи системи відбору
потужності не можна
перемикати важіль селектора
передач із нейтрального
положення (в автомобілях із
автоматизованою механічною
трансмісією: важіль селектора в
положенні N), інакше це може
призвести до пошкодження
трансмісії.
Коли потрібно перемкнутися на
іншу передачу, наприклад, щоб
змінити швидкість руху, спершу слід вимкнути функцію відбору
потужності.
Дезактивація
Вимкнення системи відбору
потужності:
● Натисніть педаль зчеплення.
● Натисніть вимикач на панелі приладів – приблизно через
2 секунди світлоіндикатор у
перемикачі згасне.
● Відпустіть педаль зчеплення.
Несправність
Якщо світлоіндикатор у перемикачі не світиться після спроби ввімкнути систему відбору потужності і/або
система не працює:
Повільно відпустіть педаль
зчеплення.
- або - ● Перемкніть важіль передач у нейтральне положення (в
автомобілях із
автоматизованою механічною
трансмісією: перемкніть важіль селектора в положення N).
● Натисніть педаль зчеплення.● Натисніть вимикач на панелі приладів – приблизно через
2 секунди у перемикачі почне
світитися світлоіндикатор.
● Відпустіть педаль зчеплення.
Виконайте повторно описану вище
процедуру.
Примітка
Функція відбору потужності
недоступна, коли світиться
контрольний індикатор A 3 99 , C
3 99 чи W 3 101.

Догляд за автомобілем179Догляд за
автомобілемЗагальна інформація ...............180
Аксесуари та модифікації автомобілів ............................ 180
Зберігання автомобіля ..........180
Отримання автомобіля після відпрацювання ресурсу ........181
Перевірки автомобіля ..............181
Виконання робіт .....................181
Капот ....................................... 181
Моторні мастила ....................182
Охолоджувальна рідина двигуна .................................. 183
Робоча рідина гідропідсилювача керма .......184
Рідина в бачку омивача ......... 185
Гальма .................................... 185
Гальмівна рідина ...................185
Автомобільний акумулятор ...186
Фільтр дизельного палива ....188
Випуск води й бруду з системи дизельного пального ............188
Заміна щітки склоочисника ...189
Заміна лампи ............................ 189
Фари ........................................ 190Адаптивна система головного
освітлення ............................. 192
Протитуманні фари ................ 192
Передні ліхтарі повороту ....... 192
Задні ліхтарі ........................... 193
Бокові ліхтарі повороту .........194
Додатковий стоп-сигнал, встановлений всередині
вгорі ....................................... 195
Освітлення номерного знака 195
Внутрішнє освітлення ............196
Освітлення приладової панелі ..................................... 197
Електрична система ................197
Запобіжники ........................... 197
Блок запобіжників моторного відділення .............................. 198
Блок запобіжників панелі приладів ................................ 199
Блок запобіжників вантажного відділення .............................. 200
Інструменти автомобіля ..........202
Інструменти ............................ 202
Колеса та шини ........................203
Шини ....................................... 203
Зимові шини ........................... 204
Позначення шин ....................204
Тиск у шинах .......................... 204Система контролю тиску в
шинах ..................................... 205
Глибина малюнка протектора ............................ 208
Заміна розміру шин та коліс .. 208
Колісні ковпаки .......................208
Ланцюги для шин ...................209
Комплект для ремонту шин ...209
Заміна коліс ............................ 213
Запасне колесо ......................215
Запуск від зовнішнього дже‐
рела ........................................... 218
Буксирування ............................ 221
Буксирування автомобіля .....221
Буксирування іншого автомобіля ............................ 222
Догляд за зовнішнім виглядом 223 Догляд за зовнішнімичастинами ............................. 223
Догляд за салоном ................. 225

180Догляд за автомобілемЗагальна інформаціяАксесуари та модифікаціїавтомобілів
Рекомендується використовувати
оригінальні деталі, аксесуари, а
також схвалені виробником
частини для вашого типу
автомобіля. Ми не можемо оцінити
та гарантувати надійність
продуктів, навіть якщо вони
відповідають регулятивним
нормам або отримали будь-яке інше схвалення.
Не вносьте жодних змін до
електричної системи, наприклад, змін в електронні системи
керування (налаштування чіпа).Обережно
При транспортуванні
транспортного засобу потягом чи евакуатором закрилки
можуть бути пошкоджені.
Зберігання автомобіля
Зберігання протягом тривалого
періоду часу
Якщо автомобіль потрібно
зберігати протягом кількох місяців:
● Помийте автомобіль і натріть його воском.
● Перевірте віск у моторному відсіку та на днищі.
● Почистіть та законсервуйте гумові ущільнювачі.
● Замініть мастило.
● Висушіть резервуар для мийної рідини.
● Перевірте анти-фриз і захист від корозії.
● Відрегулюйте тиск у шинах до рівня, вказаного для повного
навантаження.
● Припаркуйте автомобіль в сухому, добре провітрюваному
місці. Увімкніть першу чи задню
передачу. Усуньте можливість
відкочування автомобіля.
● Не застосовуйте стоянкове гальмо.● Відчиніть капот, зачиніть усідверцята та заблокуйте
автомобіль.
● Відключіть клему з негативного
виходу батареї автомобіля.
Майте на увазі, всі системи не
будуть функціонувати,
наприклад, система
запобігання викраденню
автомобіля.
Повернення до експлуатації Якщо автомобіль потрібно
повернути до експлуатації:
● Підключіть клему до негативного виходу батареї
автомобіля. Активуйте систему
електропідйомників вікон.
● Перевірте тиск у шинах.
● Заповніть резервуар рідиною для омивання.
● Перевірте рівень мастила в двигуні.
● Перевірте рівень охолоджувальної рідини.
● За потреби встановіть номерний знак.

Догляд за автомобілем181Отримання автомобіля
після відпрацювання ресурсу
Інформація про центри прийому
автомобілів, що відпрацювали свій
термін, та переробку машин, термін експлуатації яких закінчився,
доступна на нашому веб-сайті, де
це є вимогою законодавства.
Довіряйте виконання цієї роботи
лише авторизованим центрам
переробки.Перевірки автомобіля
Виконання робіт9 Попередження
Перевірки в моторному відсіку
здійснюйте лише, коли
вимкнено систему запалення.
Вентилятор охолодження може
почати працювати навіть, якщо
система запалення вимкнена.
9 Небезпека
Для системи запалення
генерується дуже висока
напруга. Не торкайтеся їх.
Кришки для заливання масла в
двигун, охолоджуючої рідини,
миючої рідини омивача та ручка
щупа масла є жовтого кольору для
полегшення їх розпізнавання.
Капот
Відкривання
Потягніть важіль і поверніть його в
початкове положення.

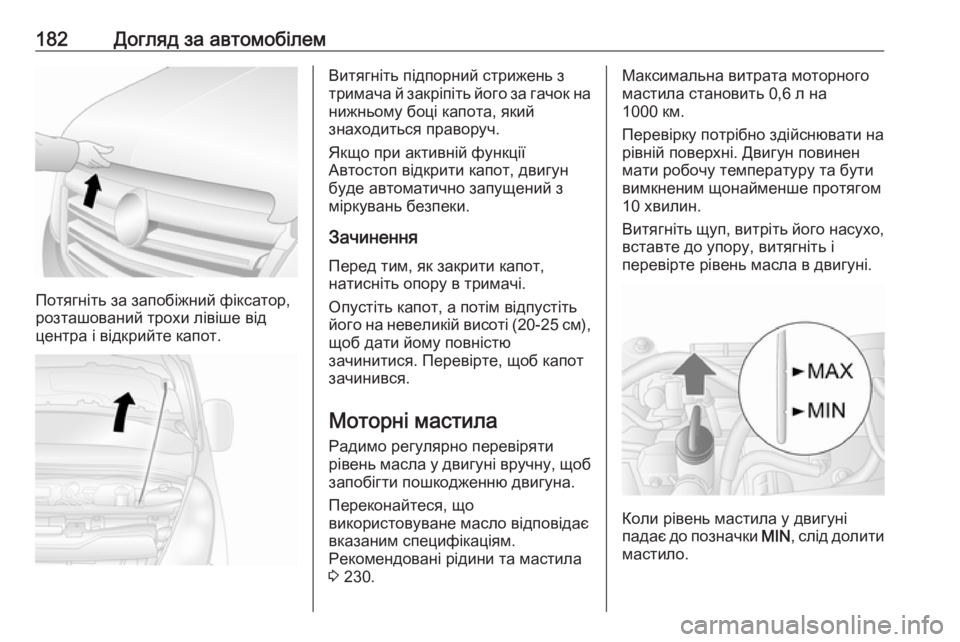

182Догляд за автомобілем
Потягніть за запобіжний фіксатор,
розташований трохи лівіше від
центра і відкрийте капот.
Витягніть підпорний стрижень з
тримача й закріпіть його за гачок на
нижньому боці капота, який
знаходиться праворуч.
Якщо при активній функції
Автостоп відкрити капот, двигун
буде автоматично запущений з
міркувань безпеки.
ЗачиненняПеред тим, як закрити капот,
натисніть опору в тримачі.
Опустіть капот, а потім відпустіть
його на невеликій висоті (20-25 см ),
щоб дати йому повністю
зачинитися. Перевірте, щоб капот
зачинився.
Моторні мастила
Радимо регулярно перевіряти
рівень масла у двигуні вручну, щоб запобігти пошкодженню двигуна.
Переконайтеся, що
використовуване масло відповідає вказаним специфікаціям.
Рекомендовані рідини та мастила
3 230.Максимальна витрата моторного
мастила становить 0,6 л на
1000 км.
Перевірку потрібно здійснювати на
рівній поверхні. Двигун повинен
мати робочу температуру та бути вимкненим щонайменше протягом10 хвилин.
Витягніть щуп, витріть його насухо,
вставте до упору, витягніть і
перевірте рівень масла в двигуні.
Коли рівень мастила у двигуні
падає до позначки MIN, слід долити
мастило.

Догляд за автомобілем183Обережно
Не допускайте падіння рівнямоторного масла нижче
мінімальної позначки!
Ми рекомендуємо використовувати масло того ж типу, який
використовувався під час
останньої заміни.
Рівень масла в двигуні не повинен
перевищувати максимальну
позначку MAX на щупі.
Обережно
Масло з двигуна потрібно злити.
Щоб під час доливання мастила
воно не розливалося назовні,
радимо користуватися лійкою.
Лійку потрібно щільно приєднати до заливної горловини.
Стабілізація споживання
моторного масла відбудеться
тільки після того, як автомобіль
проїде декілька тисяч кілометрів.
Тільки після цього можна
встановити фактичний рівень
споживання.
Якщо споживання перевищує
0,6 літрів на 1000 км після такого
періоду обкатки, зверніться до
автомайстерні.
Ємності 3 252, монітор рівня
моторного масла 3 93.
Установіть кришку рівно та
затисніть її.
Охолоджувальна рідина
двигуна
Охолоджувальна рідина
забезпечує захист від замерзання
до температури приблизно -28 °C.Обережно
Використовуйте антифриз, який
схвалено для використання в автомобілі.
Рівень охолоджувальної рідини
Обережно
Надто низький рівень
охолоджуючої рідини може
спричинити пошкодження
двигуна.

184Догляд за автомобілем
Якщо система охолодження
холодна, рівень охолоджувальної
рідини повинен бути вище
позначки MINI. За умови низького
рівня долийте рідину.
9 Попередження
Залиште двигун для
охолодження перед
відкриванням кришки.
Обережно відкрийте кришку,
поступово знижуючи тиск.
Долийте антифриз. За відсутності
антифризу скористайтеся чистою
водою з крана чи дистильованою
водою. Щільно закрийте кришку.
Проводити перевірку концентрації
антифризу та усувати причини
витрати охолоджувальної рідини
слід лише в майстерні.
Якщо необхідна значна кількість охолоджувальної рідини,
знадобиться спустити повітря із
системи охолодження. Зверніться
по допомогу на станцію технічного
обслуговування.
Робоча рідина
гідропідсилювача кермаОбережно
Навіть дуже незначна кількість
бруду може призвести до
пошкодження системи
кермового керування і
призвести до перебоїв в роботі.
Стежте за тим, щоб частинки
бруду не прилипли до вологої
сторони кришки бачка, а також
щоб бруд не потрапив у бачок.
Рівень робочої рідини зазвичай не
потрібно перевіряти. Якщо під час
керування кермом чути незвичний
шум або гідропідсилювач керма
неналежним чином реагує на
керування, зверніться по допомогу
на станцію технічного
обслуговування.
У деяких модифікаціях автомобіля бачок з робочою рідиною
гідропідсилювача керма може
знаходитися в моторному
відділенні (тип А) або під колісною
нішею переднього колеса за
щитком (тип В).
Тип А
