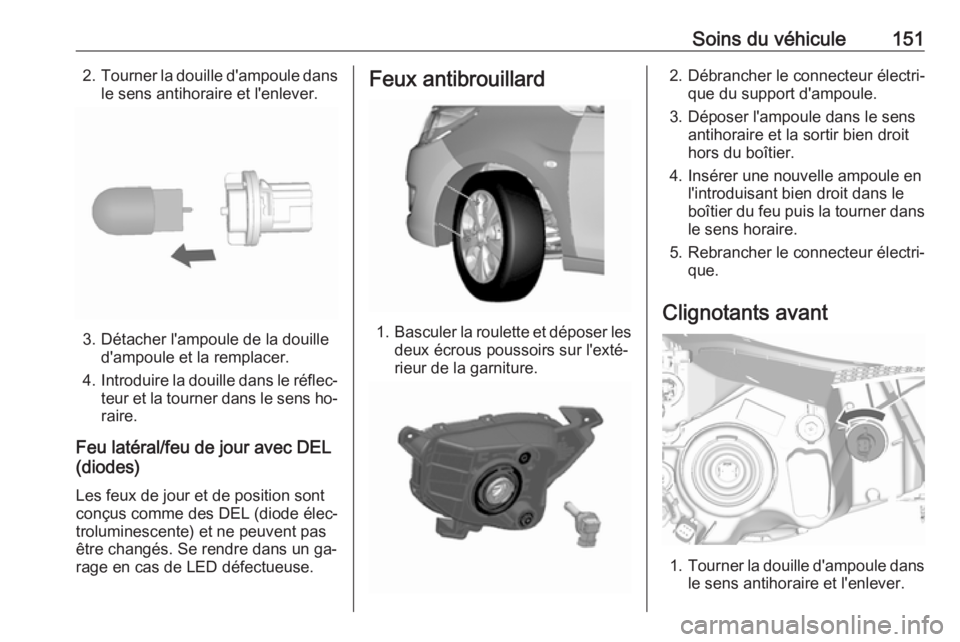

Soins du véhicule1512.Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.
3. Détacher l'ampoule de la douille d'ampoule et la remplacer.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
Feu latéral/feu de jour avec DEL
(diodes)
Les feux de jour et de position sont
conçus comme des DEL (diode élec‐
troluminescente) et ne peuvent pas
être changés. Se rendre dans un ga‐
rage en cas de LED défectueuse.
Feux antibrouillard
1. Basculer la roulette et déposer les
deux écrous poussoirs sur l'exté‐
rieur de la garniture.
2. Débrancher le connecteur électri‐ que du support d'ampoule.
3. Déposer l'ampoule dans le sens antihoraire et la sortir bien droit
hors du boîtier.
4. Insérer une nouvelle ampoule en l'introduisant bien droit dans le
boîtier du feu puis la tourner dans
le sens horaire.
5. Rebrancher le connecteur électri‐ que.
Clignotants avant
1. Tourner la douille d'ampoule dans
le sens antihoraire et l'enlever.

152Soins du véhicule
2. Tourner l'ampoule dans le sensantihoraire et l'enlever de la
douille.
3. Remplacer l'ampoule.
4. Introduire la douille dans le réflec‐
teur et la tourner dans le sens ho‐
raire.
Feux arrièreFeux arrière, clignotants, feux stop et feux de recul
1. Dévisser les deux vis.
2. Enlever l'ensemble de feu arrière.
Veiller à ce que la goulotte de câ‐
bles reste en place.
3. feu arrière / feu stop 1
clignotant 2
feu arrière 3
feu de recul (côté passager) / feu
antibrouillard arrière (côté con‐
ducteur) 4.

Soins du véhicule153
4. Faire tourner le porte-ampouledans le sens antihoraire.
5. Enlever le support d'ampoule.Pousser légèrement l'ampoule
dans la douille, la tourner dans le
sens antihoraire, l'enlever et rem‐
placer l'ampoule.
6. Introduire la douille d'ampoule dans l'ensemble de feu arrière etla visser en place.
Brancher la fiche. Installer l'en‐
semble de feu arrière dans la car‐ rosserie et serrer les vis. Fermer
les couvercles et les encliqueter.
7. Mettre le contact, faire fonctionner
et vérifier tous les feux.Clignotants latéraux
Pour remplacer l'ampoule, déposer le
logement de feu :
1. Faire coulisser le feu vers l'avant et l'extraire de l'aile avant avec
l'extrémité arrière.

154Soins du véhicule
2.Faire tourner la douille d'ampoule
dans le sens inverse des aiguilles d'une montre et la déposer du lo‐
gement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité avant dans l'aile avant, faire coulisser vers
l'avant et insérer l'extrémité ar‐
rière.
Troisième feu stop
Faire remplacer les DEL par un ate‐
lier.
Éclairage de plaque
d'immatriculation
1. Dévisser les deux vis.
2. Sortir le boîtier de l'ampoule par le
bas en veillant à ne pas tirer sur le câble.
Faire tourner la douille de l'am‐
poule dans le sens antihoraire
pour la désencliqueter.
3. Déposer l'ampoule de la douille d'ampoule et la remplacer.

Soins du véhicule1554. Insérer la douille de l'ampouledans le boîtier d'ampoule et tour‐
ner dans le sens horaire.
5. Introduire le boîtier d'ampoule et le bloquer en utilisant un tourne‐
vis.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
1. Pour la dépose, faire levier du côté opposé au commutateur en
utilisant un tournevis à lame plate.
(Attention à ne rien rayer.)
2. Enlever l'ampoule.
3. Remplacer l'ampoule.
4. Réinstallez la lampe complète.Éclairage du coffre
1. Extraire la lampe en faisant levier avec un tournevis.
2. Retirer l'ampoule.
3. Insérer une nouvelle ampoule.
4. Remonter la lampe.
Éclairage du tableau de bord
Les ampoules doivent être rempla‐
cées par un atelier.

156Soins du véhiculeCircuit électriqueFusibles Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de deux boîtes
à fusibles :
● À l'avant gauche du comparti‐ ment moteur.
● Côté conducteur, derrière un ca‐ che du tableau de bord.
Avant de remplacer un fusible, mettre
le commutateur correspondant en po‐ sition arrêt (Off) et couper le contact.Le véhicule contient différents types
de fusibles. Certains types de fusibles du véhicule peuvent différer de ceux
illustrés.
Selon le type, un fusible sauté est re‐
connaissable à son fil fondu. Ne pas
remplacer le fusible tant que la cause
de la défaillance n'a pas été suppri‐
mée.
Certaines fonctions sont protégées
par plusieurs fusibles.
Des fusibles peuvent aussi être enfi‐
chés même si la fonction n'est pas
présente.
Pince à fusibles
Une pince à fusibles peut se trouver
dans la boîte à fusibles du comparti‐
ment moteur.

Soins du véhicule157
Placer la pince à fusibles par le haut
sur les différents types de fusibles et
retirer le fusible.
Boîte à fusibles du
compartiment moteur
La boîte à fusibles se trouve à l'avant
gauche du compartiment moteur.
Détacher le couvercle, le soulever et
l'enlever.

158Soins du véhiculeN°Circuit électrique1Hayon2–3Lunette arrière chauffante4Rétroviseur extérieur chauffant5Toit ouvrant6Module de commande de trans‐
mission7Module de commande du moteur8–9ABS10Module de commande de carros‐ serie, tension11Caméra arrière12–13–14Module de commande de
moteur/Module de commande
de transmission15Système d'injection/DémarreurN°Circuit électrique16Pompe à carburant17Module de commande du moteur 118Module de commande du moteur219Système d'injection/Allumage20Système de climatisation21Capteur de batterie22Verrouillage électrique de la
colonne de direction23Ventilateur de refroidissement,
bas24–25Commutateur de rétroviseur
extérieur26Module de commande de
moteur/Module de commande
de boîte manuelle automatisée27Circuit d'alimentation28Commutateur de freinageN°Circuit électrique29Détecteur d'occupation de siège30Réglage de la portée des phares31Avertisseur sonore32Phares antibrouillard33Feu de route gauche34Feu de route droit35–36Essuie-glace arrière37Feu de virage gauche38Système de lave-glace39Feu de virage droit40–41–42Démarreur 243Tableau de bord44Boîte manuelle automatisée45Démarreur 1
