2016.5 OPEL KARL Manuel d'utilisation (in French)

Conduite et utilisation119Affichage de la transmission
En mode automatique, le programmede conduite est signalé par D sur le
centre d'informations du conducteur.
En mode manuel, M et le chiffre du
rapport de vitesse sont indiqués.
R signale la marche arrière.
N signale le point mort.
Démarrage du moteur Pour démarrer le moteur, relâcher la
pédale de frein, si le levier sélecteur
n'est pas sur la position N.
La boîte de vitesses passe automati‐
quement en mode N au moment du
démarrage. Un léger retard peut sur‐
venir.
Il est également impossible de dé‐
marrer en cas de panne de tous les feux stop.
Levier sélecteur
Toujours déplacer le levier sélecteur
aussi loin que possible dans la direc‐
tion adéquate. Quand il est relâché, il
revient automatiquement en position
centrale.
N:position neutre (point mort)D/
M:basculement entre le mode de
changement de vitesse auto‐
matique (D) et (M) . L'affichage
de la transmission indique soit
D ou M avec le rapport de vi‐
tesse engagé<:passage à un rapport de vi‐
tesse supérieur en mode ma‐
nuelle]:passage à un rapport de vi‐
tesse inférieur (rétrograder) en
mode manuelleR:marche arrière. N'engager
qu'avec le véhicule à l'arrêt
Si le levier sélecteur est déplacé de R vers la gauche, D est directement
engagé.
Si le levier sélecteur est déplacé de
D vers < ou ], le mode manuel M est
sélectionné et la boîte de vitesses procède au changement de rapport.
Prendre la route Enfoncer la pédale de frein et dépla‐
cer le levier sélecteur sur D/M ou R.
Si D est sélectionné, la boîte de vi‐
tesses est en mode automatique et la

120Conduite et utilisationpremière vitesse est engagée. En sé‐
lectionnant R, la marche arrière est
engagée. Après avoir relâché la pé‐
dale de frein, le véhicule commence à démarrer lentement.
Pour démarrer et partir immédiate‐
ment sans appuyer sur la pédale de
frein, mettre le levier sélecteur sur D
ou sur R. D ou R clignote un bref ins‐
tant dans le centre d'informations du
conducteur. Accélérer tant que D ou
R clignote. Le rapport sélectionné est
engagé et le véhicule se met en mou‐ vement.
Si vous n'appuyez pas sur la pédale
d'accélérateur aussi longtemps que
D ou R clignote dans le centre d'in‐
formations du conducteur, aucun rap‐ port n'est engagé.
Arrêt du véhicule En D, le premier rapport est engagé
et la transmission est débrayée
quand le véhicule est arrêté. En R, la
marche arrière reste engagée.Frein moteur
Mode Automatique
En pente, la boîte manuelle automa‐ tisée ne passe pas aux rapports su‐
périeurs à moins qu'un régime moteur
relativement important n'ait été at‐
teint. Elle rétrograde à temps lors des freinages.
Mode manuel
Pour utiliser l'effet du frein moteur, ré‐
trograder à temps en cas de conduite en pente. Le passage en mode ma‐
nuel n'est possible que lorsque le mo‐
teur tourne.
Désenlisement du véhicule
L'alternance marche avant / marche
arrière est uniquement autorisée si le
véhicule est enlisé dans du sable, de
la boue ou de la neige. Déplacer le
levier sélecteur entre les positions R
et D de manière répétée. Ne pas em‐
baller le moteur et éviter toute accé‐
lération brusque.Stationnement
Le rapport de vitesse le dernier en‐
gagé (voir l'affichage de transmis‐ sion) reste engagé lorsque le contact
est coupé. En position N, aucun rap‐
port n'est engagé.
De ce fait, ne jamais serrer le frein de
stationnement lorsque le contact est
coupé. Si le frein de stationnement
n'est pas serré, P clignote sur l’affi‐
chage de transmission et la clé de
contact ne peut pas être enlevée du
contact d'allumage. P s’arrête de cli‐
gnoter sur l’affichage de transmission
dès que le frein de stationnement est légèrement serré.
Une fois le contact coupé, la boîte de
vitesses ne réagit plus aux déplace‐
ments du levier sélecteur.
Système de surveillance de la
pression des pneus
Pour commencer le processus d'ap‐
pariement des capteurs du système
de surveillance de la pression des
pneus, le levier sélecteur doit être dé‐ placé et maintenu en position N pen‐
dant cinq secondes. P s'allume sur

Conduite et utilisation121l'affichage de transmission pour si‐
gnaler que le processus d'apparie‐
ment des capteurs peut commencer.
Système de surveillance de la pres‐
sion des pneus 3 164.
Mode manuel Si un rapport supérieur est engagé à
trop faible régime ou si un rapport in‐
férieur est engagé à trop haut régime,
aucun changement de vitesse n'a
lieu. Ceci permet d'éviter des régimes trop faibles ou trop élevés du moteur. M et le numéro du rapport sélectionné
clignotent, puis le rapport actuel s'af‐
fiche à nouveau.
À un régime moteur trop bas, la boîte de vitesses passe automatiquement
à un rapport inférieur.
Lorsque + ou - est sélectionné en
mode automatique, la boîte passe en mode manuel et effectue le change‐
ment de vitesse correspondant.Indication de rapport de vitesse
Le symbole R associé à un chiffre in‐
dique à quel moment un changement
de rapport est recommandé dans un
objectif d'économie de carburant.
L'indication de rapport de vitesse ne
s'affiche qu'en mode manuel.
Programmes de conduiteélectroniques
Le programme adaptatif détermine le
passage des vitesses en fonction des
conditions de conduite, par exemple en cas de charge plus élevée ou de
conduite en montagne.
Défaillance
Pour protéger la boîte manuelle auto‐
matisée contre toute détérioration, la
transmission est automatiquement
embrayée à des températures d'em‐
brayage élevées.
En cas de défaillance, le témoin g
s'allume. De plus, un message
d'avertissement est affiché sur le cen‐ tre d'informations du conducteur.
Messages du véhicule 3 82.Il est impossible de continuer à con‐
duire ou la conduire est restreinte, en fonction de la défaillance.
Faire remédier à la cause du pro‐
blème par un atelier.

122Conduite et utilisationFreins
Le système de freinage possède
deux circuits indépendants l'un de
l'autre.
Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné
grâce à l'autre circuit de freinage.
Toutefois, le freinage n'est obtenu
qu'en enfonçant la pédale de frein fer‐
mement. Un effort nettement supé‐
rieur doit être exercé. La distance de
freinage est plus longue qu'habituel‐
lement. Rechercher l'assistance d'un
atelier avant de poursuivre le trajet.
Quand le moteur ne tourne pas, l'as‐
sistance du servofrein disparaît une
fois que la pédale de frein a été ac‐
tionnée une ou deux fois. Le freinage
n'est pas réduit, mais il nécessite une
force beaucoup plus grande. Il est
particulièrement important de garder
cela à l'esprit quand le véhicule est
remorqué.
Témoin R 3 72.Antiblocage de sécurité
L'antiblocage de sécurité (ABS) em‐
pêche que les roues ne se bloquent.
Dès qu'une roue a tendance à blo‐
quer, l'ABS module la pression de freinage de la roue incriminée. Le
véhicule peut être dirigé, même en
cas de freinage d'urgence.
La régulation ABS est identifiable à la
pulsation de la pédale de frein et au
bruit du processus de régulation.
Afin d'obtenir un freinage optimal, en‐ foncer la pédale de frein à fond pen‐
dant toute la durée du freinage mal‐
gré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pé‐
dale.
Avant de prendre la route, le système
procède à un test de fonctionnement
automatique qui pourrait être percep‐
tible.
Témoin u 3 72.
Feux stop adaptatifs
En cas de freinage maximal, les trois
feux stop clignotent pendant la durée de la régulation de l'ABS.Défaillance9 Attention
En cas de défaillance de l'ABS, les
roues peuvent avoir tendance à se
bloquer en cas de freinage brutal.
Les avantages de l'ABS ne sont
plus disponibles. Lors d'un frei‐ nage brutal, le véhicule ne peut
plus être dirigé et peut déraper.
Faire remédier à la cause du pro‐
blème par un atelier.

Conduite et utilisation123Frein de stationnement
Frein de stationnement manuel9 Attention
Serrer toujours le frein de station‐
nement sans actionner le bouton
de déverrouillage. Dans une pente ou dans une côte, le serrer aussifort que possible.
Pour desserrer le frein de station‐
nement, soulever un peu le levier,
appuyer sur le bouton de déver‐
rouillage et abaisser complète‐
ment le levier.
Pour réduire les efforts d'actionne‐
ment du frein de stationnement,
enfoncer en même temps la pé‐
dale de frein.
Témoin R 3 72.
Assistance au freinage
Lors d'un enfoncement rapide et puis‐ sant de la pédale de frein, la force de
freinage maximale (freinage d'ur‐
gence) est sollicitée automatique‐
ment.
Maintenir une pression constante sur
la pédale de frein aussi longtemps
qu'un freinage maximal est néces‐
saire. La force de freinage maximale est automatiquement réduite quand
la pédale de frein est relâchée.
Aide au démarrage en côte
Le système aide à prévenir un recul
intempestif lors d'un démarrage en
côte.
Lorsque la pédale de frein est relâ‐
chée à l'arrêt dans une pente, les
freins restent serrés pendant
deux secondes supplémentaires. Les
freins sont automatiquement relâ‐
chés dès que le véhicule commence
à accélérer ou que le temps de con‐
servation de deux secondes est ter‐
miné.
L'aide au démarrage en côte n'est
pas activée pendant un Autostop.

124Conduite et utilisationSystèmes de contrôle
de conduite
Système antipatinage
Le système antipatinage (TC, Trac‐
tion Control) est un composant de
l'Electronic Stability Control (ESC).
Le TC améliore la stabilité de con‐ duite lorsque c'est nécessaire, quels
que soient le type de revêtement ou
l'adhérence des pneus, empêchant
ainsi les roues motrices de patiner.
Dès que les roues motrices commen‐ cent à patiner, la puissance délivrée
par le moteur est réduite et la roue qui patine le plus est freinée individuelle‐
ment. Ainsi, même sur chaussée glis‐
sante, la stabilité du véhicule est con‐ sidérablement améliorée.TC est opérationnel après chaque dé‐
marrage de moteur, dès que le té‐
moin b s'éteint.
Le témoin b clignote pour indiquer
que TC est activé.9 Attention
Ce dispositif de sécurité particulier
ne doit pas vous pousser à adop‐
ter un style de conduite dange‐
reux.
Adapter la vitesse aux conditions
de circulation.
Désactivation
Le TC peut être désactivé quand le
patinage des roues est requis : ap‐
puyer brièvement sur t.
Le témoin k s'allume.
Lorsque TC est désactivé, ESC reste activé.
Pour réactiver le TC, appuyer à nou‐
veau sur t.
Le TC est également réactivé la pro‐ chaine fois que le contact est mis.
Défaillance En cas de défaillance du système, le
témoin b s'allume en continu et un
code d'avertissement s'affiche sur le centre d'informations du conducteur.
Le système n'est pas opérationnel.
Faire remédier à la cause du pro‐
blème par un atelier.

Conduite et utilisation125Electronic Stability Control
L'Electronic Stability Control (ESC)
améliore la stabilité de la conduite
lorsque c'est nécessaire, quel que
soit le type de surface de revêtement
ou l'adhérence des pneus.
Dès que le véhicule menace de déra‐
per (sous-virage, survirage), la puis‐
sance du moteur est réduite et les
roues sont freinées individuellement.
L'ESC fonctionne en combinaison
avec le système antipatinage (TC). Il
empêche les roues motrices de pati‐
ner.
L'ESC est opérationnel après chaque
démarrage de moteur, dès que le té‐ moin b s'éteint.
Le témoin b clignote pour indiquer
que l'ESC est activé.
9 Attention
Ce dispositif de sécurité particulier
ne doit pas vous pousser à adop‐
ter un style de conduite dange‐
reux.
Adapter la vitesse aux conditions
de circulation.
Témoin b 3 73.
Désactivation
Pour une conduite à très hautes per‐
formances, il est possible de désacti‐ ver l'ESC:
Appuyer sur t pendant au moins cinq
secondes. Le témoin t s'allume.
Pour réactiver l'ESC, appuyer à nou‐
veau sur t. Si le système antipati‐
nage (TC) a été précédemment dés‐
activé, les systèmes TC et ESC sont tous deux réactivés. k et t s'étei‐
gnent lorsque les systèmes TC et
ESC sont réactivés.
L'ESC est également réactivé la pro‐
chaine fois que le contact est mis.
Défaillance En cas de défaillance du système, le
témoin b s'allume en continu et un
code d'avertissement s'affiche sur le
centre d'informations du conducteur.
Le système n'est pas opérationnel.
Faire remédier à la cause du pro‐
blème par un atelier.
Mode ville
Le mode Ville est une fonctionnalité
qui augmente l'aide à la direction en
cas de vitesse plus faible, par exem‐
ple le trafic en ville ou le stationne‐
ment. L'aide à la direction augmente
pour une utilisation plus pratique.

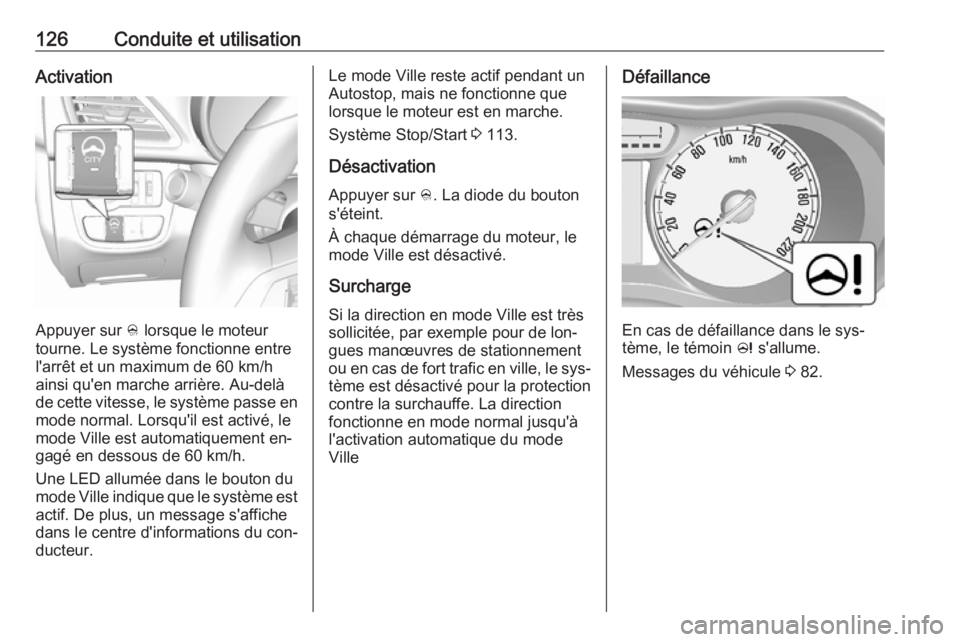

126Conduite et utilisationActivation
Appuyer sur B lorsque le moteur
tourne. Le système fonctionne entre
l'arrêt et un maximum de 60 km/h
ainsi qu'en marche arrière. Au-delà
de cette vitesse, le système passe en mode normal. Lorsqu'il est activé, le
mode Ville est automatiquement en‐
gagé en dessous de 60 km/h.
Une LED allumée dans le bouton du
mode Ville indique que le système est
actif. De plus, un message s'affiche
dans le centre d'informations du con‐
ducteur.
Le mode Ville reste actif pendant un
Autostop, mais ne fonctionne que
lorsque le moteur est en marche.
Système Stop/Start 3 113.
Désactivation
Appuyer sur B. La diode du bouton
s'éteint.
À chaque démarrage du moteur, le
mode Ville est désactivé.
Surcharge
Si la direction en mode Ville est très
sollicitée, par exemple pour de lon‐
gues manœuvres de stationnement
ou en cas de fort trafic en ville, le sys‐ tème est désactivé pour la protection
contre la surchauffe. La direction
fonctionne en mode normal jusqu'à
l'activation automatique du mode
VilleDéfaillance
En cas de défaillance dans le sys‐
tème, le témoin c s'allume.
Messages du véhicule 3 82.
