Page 265 of 319

Cuidado del vehículo263
Seleccione la página Carga de los
neumáticos en Menú de información
del vehículo ? en el centro de in‐
formación del conductor 3 119.
Seleccione ● Ligera para presión de confort
hasta tres personas.
● Eco para presión Eco hasta tres
personas.
● Max para carga completa.
Pantalla de gama alta:Seleccione la página Carga de los
neumáticos en el menú Opciones en
el centro de información del conduc‐
tor 3 119.
Seleccione ● Ligera para presión de confort
hasta tres personas.
● Eco para presión Eco hasta
tres personas.
● Max para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los neu‐
máticos tiene un código de identifica‐ ción único. El código de identificación
se debe corresponder con la posiciónde la nueva rueda después de girar
las ruedas o intercambiar el juego
completo de rueda o se han sustituido más sensores de presión de los neu‐
máticos. Asimismo, el proceso de
emparejamiento de los sensores de
presión de los neumáticos debería
realizarse después de sustituir el
neumático de repuesto por una rueda
de carretera con el sensor de presión
de los neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían apa‐
garse en el próximo ciclo de encen‐
dido. Los sensores se emparejan con
las posiciones del neumático/llanta,
utilizando una herramienta de apren‐
dizaje, en el siguiente orden: rueda
delantera del lado izquierdo, rueda
delantera del lado derecho, rueda tra‐ sera del lado derecho y rueda trasera
del lado izquierdo. La luz del intermi‐
tente en la posición de activado ac‐
tual se ilumina hasta que el sensor se
empareja.
Page 266 of 319

264Cuidado del vehículoConsulte con un taller para revisarlo
o para comprar una herramienta de
aprendizaje. Hay un plazo de dos mi‐
nutos para emparejar la primera po‐
sición de rueda y de cinco minutos en
total para las cuatro posiciones. Si
tarda más, el proceso de empareja‐
miento se cancela y hay que volver a empezar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio automá‐
tico: ajuste la palanca selectora a
la posición P.
En vehículos con cambio manual: seleccione cambio muerto.
4. Pantalla de gama media: Use MENU en la palanca de los
intermitentes para seleccionar el Menú de información del
vehículo ? en el centro de in‐
formación del conductor.
Pantalla de gama alta:Pulse p en el volante para abrir la
página del menú principal.
Seleccione la página Info con Q
o P .
Confirme con 9.
5. Seleccione el menú de presión de
los neumáticos.
Pantalla de gama media:
Pantalla de gama alta:
6. Pantalla de gama media: Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
Pantalla de gama alta:
Pulse 9 para empezar el proceso
de emparejamiento de los senso‐
res. La bocina suena dos veces
para indicar que el receptor está
en modo de aprendizaje.
Page 267 of 319

Cuidado del vehículo2657. Empiece por la rueda delanteradel lado izquierdo.
8. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐tico, cerca del vástago de la vál‐
vula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la bo‐
cina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
9. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 8.
10. Continúe con la rueda trasera de‐
recha y repita el procedimiento
del paso 8.
11. Continúe con la rueda trasera iz‐ quierda y repita el procedimiento
del paso 8. La bocina suena dos
veces para indicar que el código
de identificación del sensor ha
sido emparejado con la rueda tra‐
sera izquierda y que el proceso de emparejamiento de los sensores
de presión de los neumáticos no
está activo.
12. Desconecte el encendido.13. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de las
presiones de los neumáticos.
14. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 119.
Profundidad del dibujo Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los neu‐
máticos deben sustituirse al alcanzar
el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a los 4 mm ).
Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo de los neumáticos de un eje no varíe
en más de 2 mm.
La profundidad mínima autorizada le‐
galmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica me‐
diante marcas en el flanco del neu‐
mático.
Si el desgaste delante fuese mayor
que detrás, cambie periódicamente
las ruedas delanteras por las trase‐
ras. Asegúrese de que la dirección de
giro de las ruedas se mantenga.
Los neumáticos envejecen, aunque
no se usen. Recomendamos sustituir los neumáticos cada seis años.
Page 268 of 319

266Cuidado del vehículoCambio del tamaño deneumáticos y llantas
Si se utilizan neumáticos con un ta‐
maño diferente a los montados de fá‐
brica, puede ser necesario reprogra‐
mar el velocímetro, así como la pre‐
sión nominal de los neumáticos, y
realizar otras modificaciones en el ve‐
hículo.
Al cambiar a neumáticos de otro ta‐
maño, haga sustituir la pegatina con
la presión de los neumáticos.
Además, el asistente de aparca‐
miento avanzado debe calibrarse
3 202.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su ve‐
hículo.
Tapacubos
Se deben utilizar tapacubos y neu‐
máticos homologados por el fabri‐
cante para el vehículo correspon‐
diente, que cumplen todos los requi‐
sitos de la combinación de llanta y
neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
Page 269 of 319

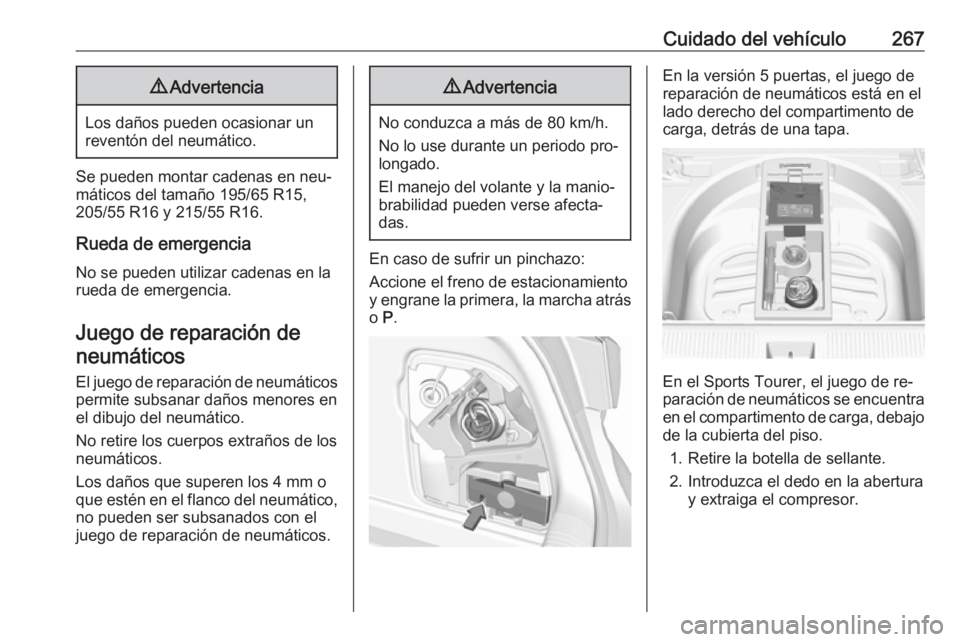

Cuidado del vehículo2679Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Se pueden montar cadenas en neu‐
máticos del tamaño 195/65 R15,
205/55 R16 y 215/55 R16.
Rueda de emergencia
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación deneumáticos
El juego de reparación de neumáticos
permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.
9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo pro‐
longado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐ das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera, la marcha atrás o P.
En la versión 5 puertas, el juego de
reparación de neumáticos está en el
lado derecho del compartimento de
carga, detrás de una tapa.
En el Sports Tourer, el juego de re‐
paración de neumáticos se encuentra
en el compartimento de carga, debajo
de la cubierta del piso.
1. Retire la botella de sellante.
2. Introduzca el dedo en la abertura y extraiga el compresor.
Page 270 of 319

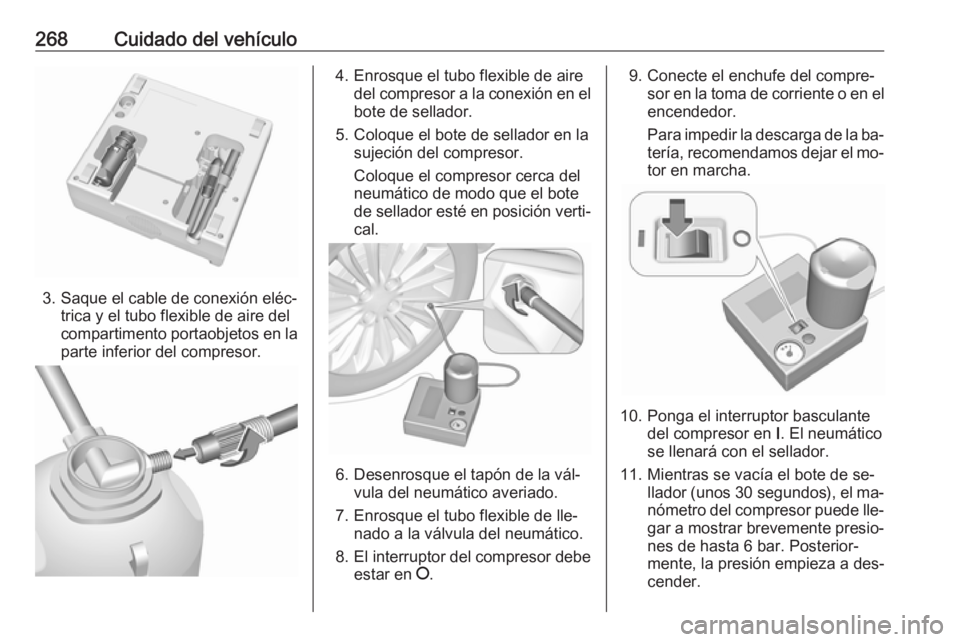

268Cuidado del vehículo
3. Saque el cable de conexión eléc‐trica y el tubo flexible de aire del
compartimento portaobjetos en la
parte inferior del compresor.
4. Enrosque el tubo flexible de aire del compresor a la conexión en el
bote de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.
6. Desenrosque el tapón de la vál‐ vula del neumático averiado.
7. Enrosque el tubo flexible de lle‐ nado a la válvula del neumático.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐
sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la ba‐
tería, recomendamos dejar el mo‐
tor en marcha.
10. Ponga el interruptor basculante del compresor en I. El neumático
se llenará con el sellador.
11. Mientras se vacía el bote de se‐ llador (unos 30 segundos ), el ma‐
nómetro del compresor puede lle‐ gar a mostrar brevemente presio‐
nes de hasta 6 bar. Posterior‐
mente, la presión empieza a des‐
cender.
Page 271 of 319

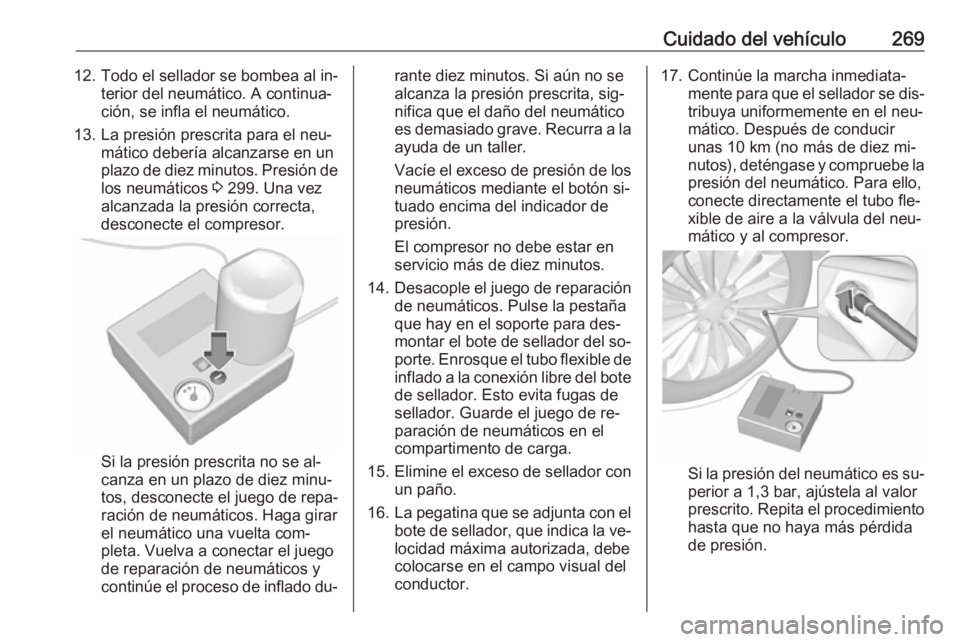

Cuidado del vehículo26912. Todo el sellador se bombea al in‐terior del neumático. A continua‐
ción, se infla el neumático.
13. La presión prescrita para el neu‐ mático debería alcanzarse en un
plazo de diez minutos. Presión de los neumáticos 3 299. Una vez
alcanzada la presión correcta,
desconecte el compresor.
Si la presión prescrita no se al‐
canza en un plazo de diez minu‐
tos, desconecte el juego de repa‐
ración de neumáticos. Haga girar
el neumático una vuelta com‐
pleta. Vuelva a conectar el juego de reparación de neumáticos y
continúe el proceso de inflado du‐
rante diez minutos. Si aún no se
alcanza la presión prescrita, sig‐
nifica que el daño del neumático
es demasiado grave. Recurra a la ayuda de un taller.
Vacíe el exceso de presión de los
neumáticos mediante el botón si‐ tuado encima del indicador de
presión.
El compresor no debe estar en
servicio más de diez minutos.
14. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para des‐
montar el bote de sellador del so‐ porte. Enrosque el tubo flexible de
inflado a la conexión libre del bote de sellador. Esto evita fugas de
sellador. Guarde el juego de re‐
paración de neumáticos en el
compartimento de carga.
15. Elimine el exceso de sellador con
un paño.
16. La pegatina que se adjunta con el
bote de sellador, que indica la ve‐ locidad máxima autorizada, debecolocarse en el campo visual del
conductor.17. Continúe la marcha inmediata‐ mente para que el sellador se dis‐tribuya uniformemente en el neu‐
mático. Después de conducir
unas 10 km (no más de diez mi‐
nutos), deténgase y compruebe la
presión del neumático. Para ello,
conecte directamente el tubo fle‐
xible de aire a la válvula del neu‐
mático y al compresor.
Si la presión del neumático es su‐ perior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento
hasta que no haya más pérdida
de presión.
Page 272 of 319

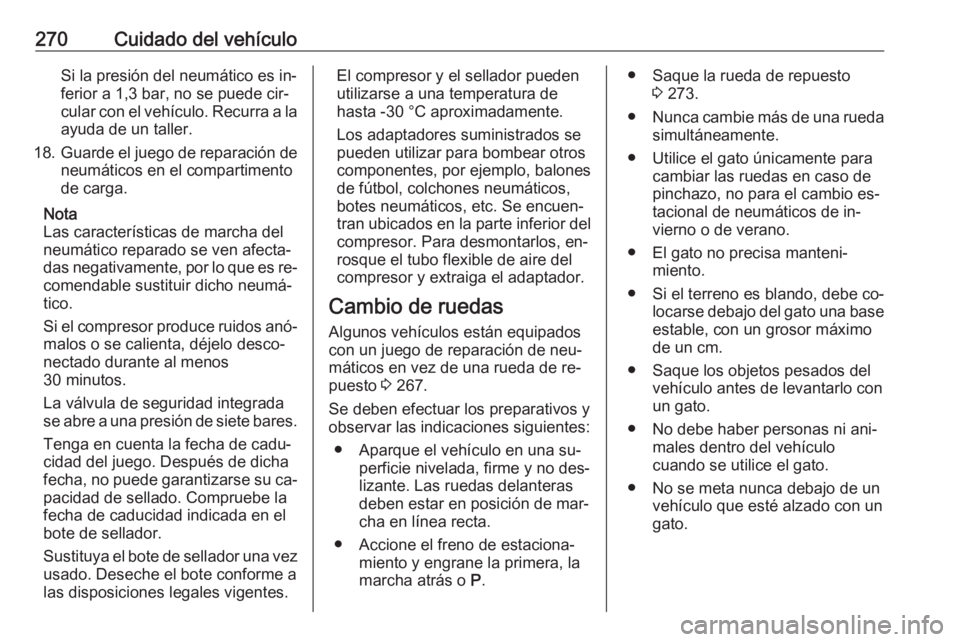

270Cuidado del vehículoSi la presión del neumático es in‐
ferior a 1,3 bar, no se puede cir‐
cular con el vehículo. Recurra a la
ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es re‐
comendable sustituir dicho neumá‐
tico.
Si el compresor produce ruidos anó‐ malos o se calienta, déjelo desco‐
nectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de siete bares.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su ca‐ pacidad de sellado. Compruebe la
fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados se
pueden utilizar para bombear otros
componentes, por ejemplo, balones
de fútbol, colchones neumáticos,
botes neumáticos, etc. Se encuen‐
tran ubicados en la parte inferior del
compresor. Para desmontarlos, en‐
rosque el tubo flexible de aire del
compresor y extraiga el adaptador.
Cambio de ruedas
Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐
puesto 3 267.
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una su‐ perficie nivelada, firme y no des‐
lizante. Las ruedas delanteras
deben estar en posición de mar‐
cha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera, la
marcha atrás o P.● Saque la rueda de repuesto
3 273.
● Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso de
pinchazo, no para el cambio es‐ tacional de neumáticos de in‐
vierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno es blando, debe co‐ locarse debajo del gato una base
estable, con un grosor máximo
de un cm.
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni ani‐ males dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
