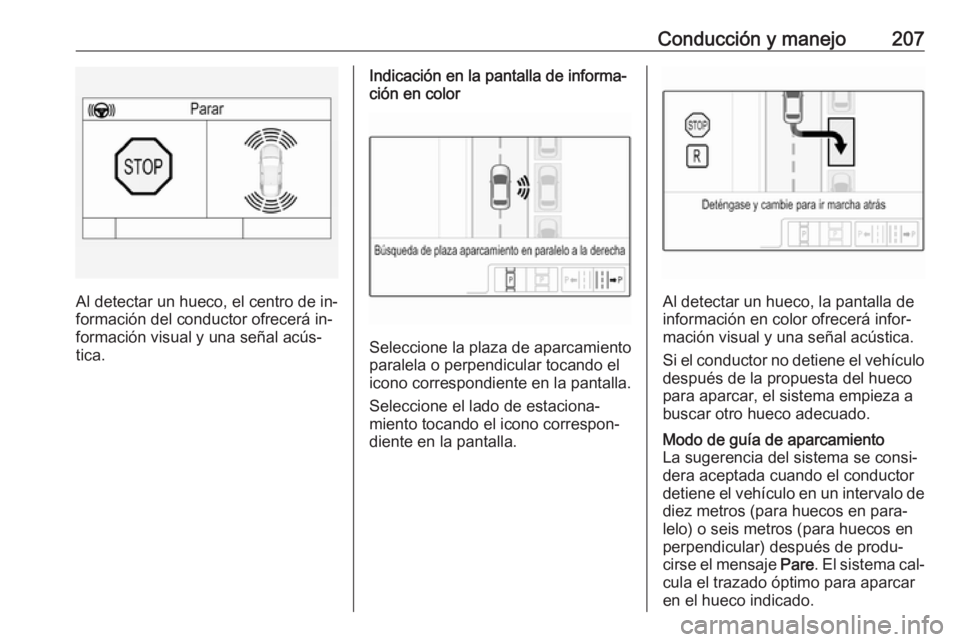

Conducción y manejo207
Al detectar un hueco, el centro de in‐
formación del conductor ofrecerá in‐
formación visual y una señal acús‐
tica.
Indicación en la pantalla de informa‐
ción en color
Seleccione la plaza de aparcamiento
paralela o perpendicular tocando el
icono correspondiente en la pantalla.
Seleccione el lado de estaciona‐
miento tocando el icono correspon‐
diente en la pantalla.
Al detectar un hueco, la pantalla de
información en color ofrecerá infor‐
mación visual y una señal acústica.
Si el conductor no detiene el vehículo
después de la propuesta del hueco
para aparcar, el sistema empieza a
buscar otro hueco adecuado.
Modo de guía de aparcamiento
La sugerencia del sistema se consi‐
dera aceptada cuando el conductor
detiene el vehículo en un intervalo de diez metros (para huecos en para‐
lelo) o seis metros (para huecos en
perpendicular) después de produ‐
cirse el mensaje Pare. El sistema cal‐
cula el trazado óptimo para aparcar
en el hueco indicado.

208Conducción y manejoUna vibración corta del volante des‐pués de engranar la marcha atrás in‐
dica que el sistema asume el control del volante. A continuación, se guía
automáticamente el vehículo hasta el hueco dándole al conductor instruc‐
ciones detalladas para frenar, acele‐
rar y cambiar de marcha. El conduc‐ tor debe mantener las manos lejos
del volante.
Preste siempre atención al sonido del asistente de aparcamiento delantero
y trasero. El aviso acústico continuo
indica que la distancia al obstáculo es
inferior a unos 30 cm.
Si, por cualquier motivo, el conductor debe tomar el control de la dirección,
sujete el volante únicamente por el
borde exterior. En tal caso, se can‐
cela el guiado automático.Indicación en pantalla
Las instrucciones en pantalla mues‐
tran lo siguiente:
● Indicaciones generales y mensa‐
jes de advertencia.
● Una indicación al conducir a más
de 30 km/h en el modo de bús‐
queda de hueco de aparca‐
miento.
● La petición de parar el vehículo cuando se detecta un hueco para
aparcar.
● La dirección de conducción du‐ rante la maniobra de aparca‐
miento.
● La exigencia de cambiar a mar‐ cha atrás o a primera.
● La petición de acelerar o frenar.
● Para algunas instrucciones, se muestra una barra de progreso
en el centro de información del
conductor.● La finalización de la maniobra de
aparcamiento correcta se indica
mediante un símbolo emergente
y un aviso acústico.
● La cancelación de una maniobra de aparcamiento.
Prioridades en la pantalla
La indicación del asistente de apar‐ camiento avanzado en el centro de
información del conductor puede
verse inhibida por mensajes del ve‐
hículo con mayor prioridad. Después
de confirmar este mensaje pulsando
SET/CLR de la palanca de los inter‐
mitentes o 9 en el volante, vuelven a
aparecer los mensajes del asistente
de aparcamiento y puede continuar
con la maniobra de aparcamiento.
Desactivación
El sistema se desactiva al:
● una pulsación breve de (
● finalizar con éxito la maniobra de
aparcamiento
● circular a más de 30 km/h du‐ rante la búsqueda de hueco para
aparcar

Conducción y manejo209●circular a más de 8 km/h durante
el guiado para aparcar
● detectarse la intervención del conductor sobre el volante
● exceder un número máximo de cambios de marcha: ocho ciclos
para el aparcamiento en paralelo o cinco ciclos para el aparca‐miento en batería
● desconectar el encendido
La desactivación por parte del con‐
ductor o del sistema durante las ma‐
niobras se indica mediante
Estacionamiento desactivado en la
pantalla. Además, suena una señal
acústica.
Avería
Aparece un mensaje cuando:
● Hay una avería en el sistema.
● El conductor no completa con éxito la maniobra de aparca‐miento.
● El sistema no está operativo.
● Es aplicable alguno de los moti‐ vos de desactivación descritosanteriormente.Si se detecta un objeto durante las
instrucciones de estacionamiento,
aparece Pare en la pantalla. Si se re‐
tira el objeto, se puede continuar con la maniobra de aparcamiento. Si no
se retira el objeto, el sistema se de‐
sactivará. Una pulsación prolongada
de ( activará el sistema y buscará
un nuevo hueco para aparcar.
Información básica sobre los
sistemas de asistencia al
aparcamiento9 Advertencia
En determinadas circunstancias,
algunas superficies reflectantes
sobre objetos o ropas, así como
fuentes de ruido externas, pueden dar lugar a fallos del sistema en ladetección de obstáculos.
Se debe prestar especial atención
a los obstáculos bajos que pueden
dañar la parte inferior del paracho‐
ques.
Atención
El rendimiento del sistema puede
verse reducido si los sensores es‐ tán cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga pe‐
sada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo,
vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de ob‐
jetos ni la indicación correcta de la
distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como ob‐
jetos estrechos, o los materiales
blandos pueden no ser detectados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.

210Conducción y manejoNota
Es posible que los sensores detec‐ ten un objeto inexistente debido a
perturbaciones del eco por ruidos
externos o desalineaciones mecáni‐ cas (pueden producirse falsos avi‐
sos esporádicamente).
Asegúrese de que la matrícula de‐
lantera esté bien montada (que no
esté doblada ni haya huecos res‐
pecto al parachoques en el lado iz‐ quierdo o derecho) y que los senso‐
res están correctamente colocados.
El sistema del asistente de aparca‐
miento avanzado puede no respon‐
der a cambios en el espacio dispo‐
nible para aparcar después de ini‐
ciar la maniobra de aparcamiento. El
sistema puede confundir una en‐
trada, un acceso, un patio o un cruce con un hueco para aparcar. Des‐
pués de seleccionar la marcha
atrás, el sistema iniciará una manio‐bra de aparcamiento. Asegúrese de la disponibilidad del hueco para
aparcar sugerido.
El sistema no detecta las irregulari‐ dades de la calzada, p. ej., en zonas
de obras. El conductor debe asumir
la responsabilidad.
Nota
Después de su fabricación, es ne‐
cesario calibrar el sistema. Para un
guiado de estacionamiento óptimo,
se necesita una distancia de con‐
ducción de al menos 10 km, inclui‐
dos unos cuantos giros.
Alerta de punto ciego lateral El sistema de alerta de punto ciego
lateral detecta e informa de objetos a
cualquier lado del vehículo, dentro de una zona especificada de "punto
ciego". Al detectar objetos que po‐
drían no verse en los espejos retrovi‐ sores interiores y exteriores, el sis‐
tema alerta visualmente en cada re‐
trovisor exterior.
La alerta de punto ciego lateral utiliza
algunos de los sensores del asistente
de aparcamiento avanzado, que es‐tán situados en el parachoques de‐
lantero y trasero a ambos lados del
vehículo.9 Advertencia
La alerta de punto ciego lateral no
sustituye la visión del conductor.
El sistema no detecta:
● vehículos fuera de las zonas del punto ciego laterales que
puedan acercarse rápidamente
● peatones, ciclistas o animales Antes de cambiar de carril, com‐
pruebe siempre todos los retrovi‐
sores, mire por encima del hombro y utilice el intermitente.
Cuando el sistema detecta la presen‐
cia de un vehículo en la zona ciega
lateral durante la conducción hacia
delante, ya sea adelantando o siendo adelantado, se iluminará un símbolo

Conducción y manejo211de advertencia B amarillo en el es‐
pejo retrovisor exterior correspon‐
diente. En ese momento, si el con‐
ductor activa el intermitente, el sím‐
bolo de advertencia B comenzará a
parpadear en amarillo como adver‐ tencia para evitar el cambio de carril.
Nota
Si el vehículo que adelanta es, al
menos, 10 km/h más rápido que el
vehículo adelantado, es posible que
no se ilumine el símbolo de adver‐
tencia B en el espejo retrovisor ex‐
terior correspondiente.La alerta de punto ciego lateral se ac‐ tiva a velocidades superiores a
10 km/h y hasta los 140 km/h. Si cir‐
cula a una velocidad superior a
140 km/h, se desactiva el sistema, lo
que se indica mediante la iluminación
atenuada de los símbolos de adver‐
tencia B en ambos retrovisores exte‐
riores. Si reduce de nuevo la veloci‐
dad, se apagarán los símbolos de ad‐ vertencia. A continuación, si se de‐
tecta un vehículo en la zona ciega, los símbolos de advertencia B se ilumi‐
narán de la forma habitual en el lado
correspondiente.
Al arrancar el vehículo, ambos retro‐
visores exteriores mostrarán breve‐
mente sus alertas para indicar el co‐
rrecto funcionamiento del sistema.
El sistema se puede activar o desac‐
tivar en la pantalla de información,
personalización del vehículo 3 130.
La desactivación se indica mediante
un mensaje en el centro de informa‐
ción del conductor.Zonas de detección
Las zonas de detección empiezan en el parachoques trasero y se extien‐
den unos tres metros hacia atrás y
hacia los lados. La altura de la zona
se sitúa aproximadamente entre
medio metro y dos metros de distan‐
cia del suelo.
La alerta de punto ciego lateral ha
sido diseñada para ignorar objetos
como guardarraíles o quitamiedos,
postes, bordillos, paredes y vigas. El
sistema no detecta vehículos estacio‐
nados ni aquellos que se aproximan
en sentido opuesto.
AveríaOcasionalmente, el sistema puede ol‐
vidar alguna alerta en circunstancias
normales, hecho más común en días
de lluvia o húmedos.
La alerta de punto ciego lateral no
funcionará cuando las esquinas de‐ recha o izquierda del parachoques
trasero estén cubiertas de barro, su‐
ciedad, nieve, hielo, aguanieve o du‐
rante tormentas fuertes. Instruccio‐
nes de limpieza 3 279.

212Conducción y manejoEn caso de avería en el sistema, o si
este no funcionara debido a condicio‐ nes temporales, los símbolos de los
espejos se iluminarán permanente‐
mente y se mostrará un mensaje en
el centro de información del conduc‐
tor. Recurra a la ayuda de un taller.
Cámara retrovisora La cámara retrovisora ayuda al con‐
ductor durante la marcha atrás mos‐
trando una vista de la zona que hay
detrás del vehículo.
La vista de la cámara se muestra en
la pantalla de información en color.9 Advertencia
La cámara retrovisora no sustituye
la visión del conductor. Tenga en
cuenta que los objetos que se en‐
cuentran fuera del campo de vi‐
sión de la cámara y de los senso‐
res del asistente de aparcamiento avanzado, por ejemplo, el para‐
choches o los bajos del vehículo,
no se muestran.
No circule marcha atrás obser‐
vando únicamente la pantalla de
información y compruebe la zona
del entorno de detrás y alrededor
del vehículo antes de proceder.
Activación
La cámara retrovisora se activa auto‐
máticamente al accionar la marcha
atrás.
Funcionamiento
En la versión 5 puertas la cámara
está montada entre las luces de la
matrícula.
En el Sports Tourer la cámara está
montada debajo de la moldura del
portón trasero.
El área mostrada por la cámara es li‐ mitada. La distancia de la imagen que
aparece en pantalla difiere de la dis‐
tancia real.
Líneas guía
Las líneas guía dinámicas son líneas
horizontales en intervalos de
un metro, proyectadas sobre la ima‐ gen para definir la distancia a los ob‐
jetos mostrados.

Conducción y manejo213
La trayectoria del vehículo se mues‐
tra en función del ángulo de la direc‐
ción.
Símbolos de advertencia
Los símbolos de advertencia se indi‐
can mediante triángulos 9 sobre la
imagen que muestra los obstáculos detectados por los sensores traseros del asistente de aparcamiento avan‐
zado.
Además 9 aparece en la línea supe‐
rior de la pantalla de información con
la advertencia para comprobar lo que rodea al vehículo.
Presentación de ajustes
El brillo y el contraste pueden ajus‐
tarse tocando la pantalla táctil cuando
está activa la cámara retrovisora.
Desactivación La cámara se apaga al superar una
determinada velocidad de avance o si la marcha atrás no se selecciona du‐
rante unos 15 segundos. La cámara
retrovisora se puede desactivar ma‐
nualmente en el menú de personali‐
zación del vehículo de la pantalla de
información en color. Seleccione el
ajuste correspondiente en Ajustes, I
Vehículo .Desactivación de líneas guía y
símbolos de advertencia
Pantalla de información en color de
7": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
a través de los botones de la zona in‐ ferior de la pantalla.
Pantalla de información en color de
8": la activación o desactivación de
las líneas guía visuales y los símbo‐
los de advertencia se puede cambiar
en el menú Configuración de la pan‐
talla de información. Seleccione el
ajuste correspondiente en Ajustes, I
Vehículo .

214Conducción y manejoPantalla de información 3 125.
Personalización del vehículo 3 130.
Avería Los mensajes de avería se muestran
con un 9 en la línea superior de la
pantalla de información.
La cámara retrovisora podría no fun‐
cionar correctamente si:
● El entorno es oscuro.
● El sol o las luces de unos faros inciden directamente en el obje‐
tivo de la cámara.
● El hielo, la nieve, el barro u otros
elementos cubren la lente de la
cámara. Limpie el objetivo, en‐
juáguelo con agua y séquelo con un paño suave.
● El vehículo lleve remolque.
● El vehículo ha sufrido un acci‐ dente trasero.
● Existen cambios bruscos de tem‐
peratura.Asistente de señales de
tráfico
Funcionamiento El asistente de señales de tráfico de‐
tecta determinadas señales de tráfico mediante una cámara frontal y las
muestra en el centro de información
del conductor.
Si el vehículo está equipado con un
sistema de navegación integrado, se pueden incluir las señales de tráfico
de los mapas de datos.
Las señales de tráfico que se detec‐
tan son:
Señales de límites de velocidad y
prohibido adelantar ● límite de velocidad
● prohibido adelantar
● fin de limitación de velocidad
● fin de prohibido adelantarSeñales de tráfico
Principio y fin de:
● regiones urbanas (específicas del país)
● autopistas
● carreteras A
● vías recreativasSeñales adicionales ● pistas adicionales sobre las se‐ ñales de tráfico
● limitación del uso del remolque
● limitaciones tractoras
● advertencia de firme húmedo
● advertencia de presencia de hielo
● límites de tiempo
● límites de distancia
● flechas de dirección
