Cuidado del vehículo247En función de la versión, las luces tra‐
seras y las luces de freno están dise‐
ñadas como LED. En caso de avería, acuda a un taller para reemplazar los
LED.

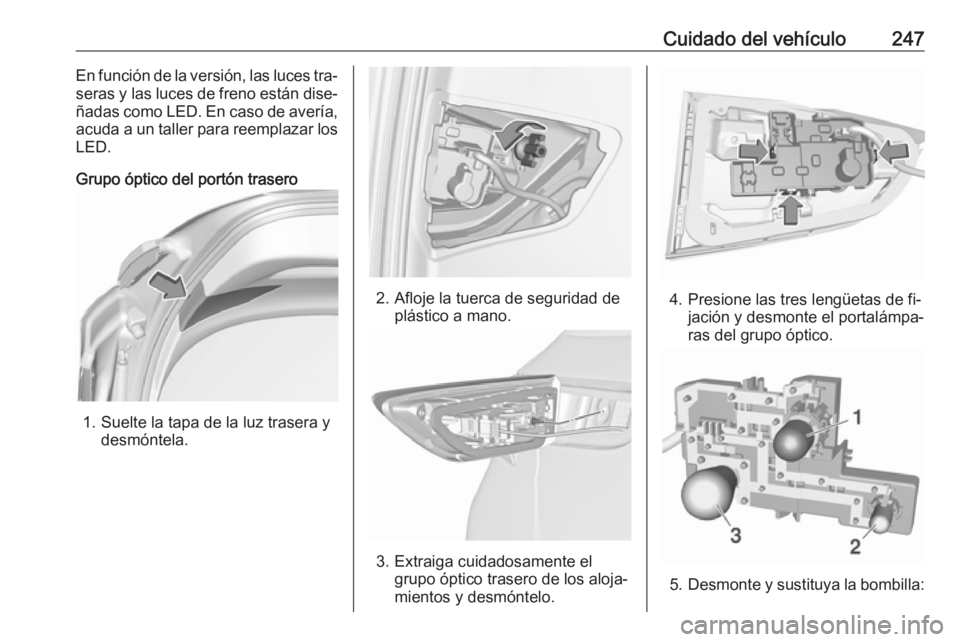

Grupo óptico del portón trasero
1. Suelte la tapa de la luz trasera y desmóntela.
2. Afloje la tuerca de seguridad deplástico a mano.
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Presione las tres lengüetas de fi‐ jación y desmonte el portalámpa‐
ras del grupo óptico.
5. Desmonte y sustituya la bombilla:

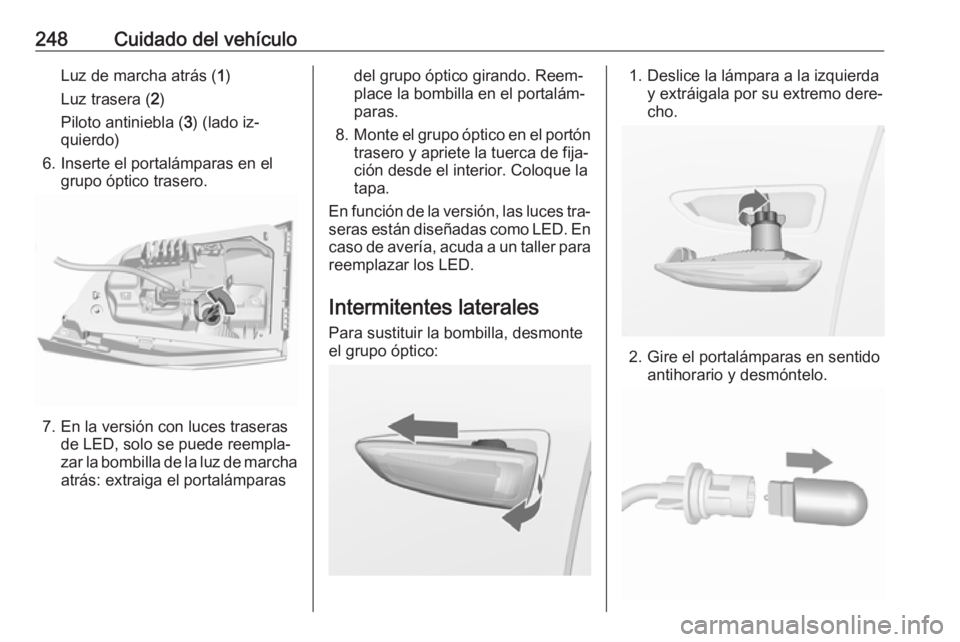

248Cuidado del vehículoLuz de marcha atrás (1)
Luz trasera ( 2)
Piloto antiniebla ( 3) (lado iz‐
quierdo)
6. Inserte el portalámparas en el grupo óptico trasero.
7. En la versión con luces traserasde LED, solo se puede reempla‐
zar la bombilla de la luz de marcha
atrás: extraiga el portalámparas
del grupo óptico girando. Reem‐
place la bombilla en el portalám‐
paras.
8. Monte el grupo óptico en el portón
trasero y apriete la tuerca de fija‐
ción desde el interior. Coloque la
tapa.
En función de la versión, las luces tra‐
seras están diseñadas como LED. En caso de avería, acuda a un taller para
reemplazar los LED.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:1. Deslice la lámpara a la izquierda y extráigala por su extremo dere‐
cho.
2. Gire el portalámparas en sentido antihorario y desmóntelo.

Cuidado del vehículo2493.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícela a la izquierda e
introduzca el extremo derecho.
Luz de la matrícula

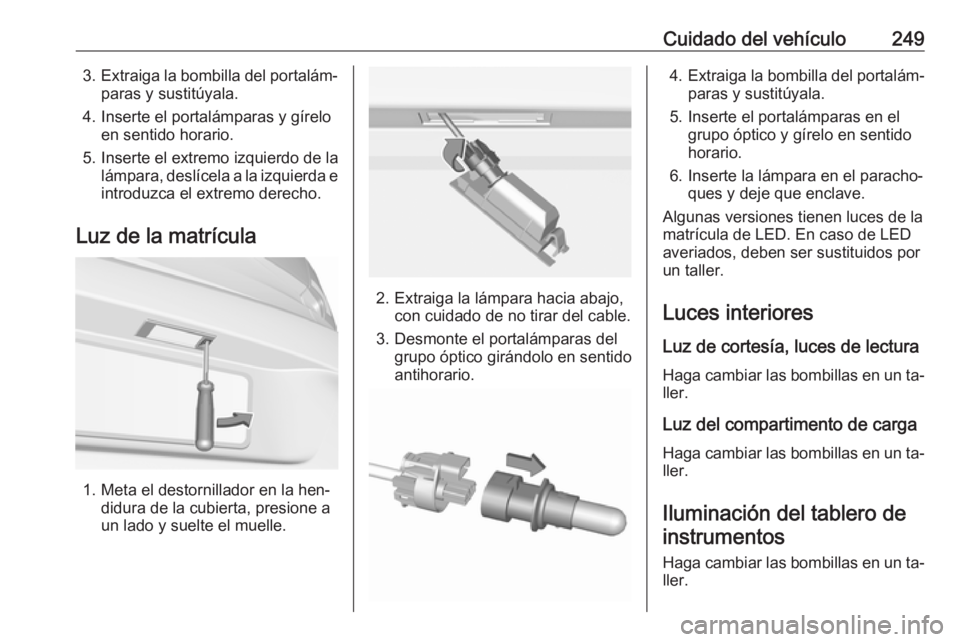

1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
3. Desmonte el portalámparas del grupo óptico girándolo en sentidoantihorario.
4. Extraiga la bombilla del portalám‐
paras y sustitúyala.
5. Inserte el portalámparas en el grupo óptico y gírelo en sentido
horario.
6. Inserte la lámpara en el paracho‐ ques y deje que enclave.
Algunas versiones tienen luces de la matrícula de LED. En caso de LED
averiados, deben ser sustituidos por
un taller.
Luces interiores
Luz de cortesía, luces de lectura Haga cambiar las bombillas en un ta‐
ller.
Luz del compartimento de carga Haga cambiar las bombillas en un ta‐ ller.
Iluminación del tablero de instrumentos
Haga cambiar las bombillas en un ta‐
ller.

250Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay tres cajas de fusibles en el ve‐
hículo:
● compartimento del motor
● panel de mandos
● compartimento de carga
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Un fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se sub‐ sane la causa de la avería.
Algunas funciones pueden estar pro‐
tegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.

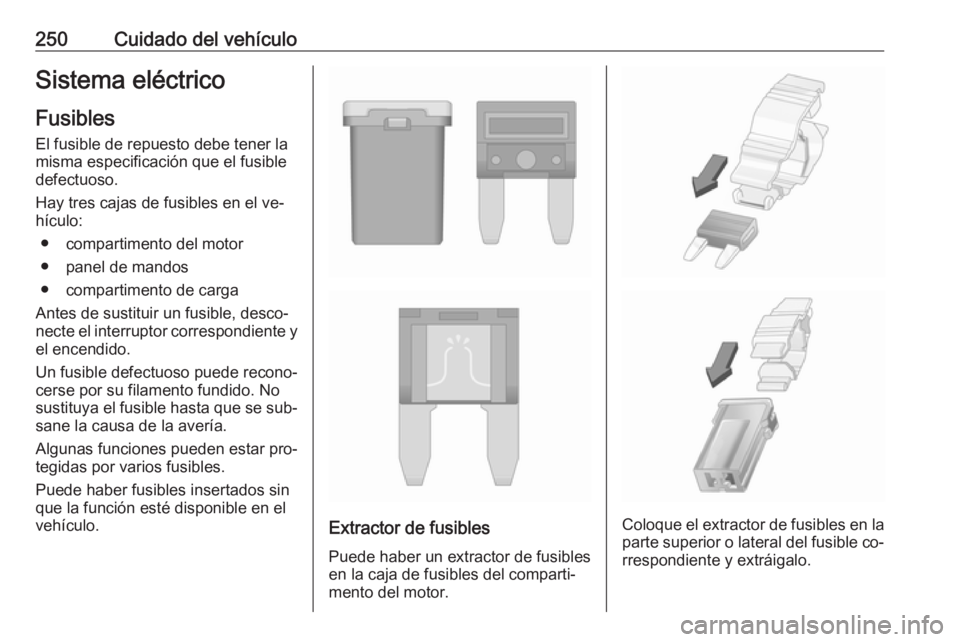

Extractor de fusibles
Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.Coloque el extractor de fusibles en la parte superior o lateral del fusible co‐
rrespondiente y extráigalo.

Cuidado del vehículo251Caja de fusibles del
compartimento del motor
La caja de fusibles está en la parte
delantera izquierda del comparti‐
mento del motor.
Desenganche la cubierta y extráigala.
N.ºCircuito1Motor de arranque2Motor de arranque3Sensor de escape4Módulo de control del motor5Funciones del motor6Módulo de control del cambio7–8Módulo de control del motor9Climatizador automático10Sistema de escape diésel11Sistema de bloqueo del portón
trasero, transmisión12Masaje lumbar del asiento13Bomba de recirculación del refri‐ gerante14Sistema de escape diésel15Sensor de escape16Inyección de combustible

252Cuidado del vehículoN.ºCircuito17Inyección de combustible18Sistema de escape diésel19Sistema de escape diésel20–21Convertidor de CC/CA22ABS23Sistema de lavado para el para‐brisas y la luneta trasera24–25Calefacción de combustible
diésel26Módulo de control del cambio27Módulo de portón trasero eléc‐
trico28–29Luneta térmica trasera30Desempañador del retrovisor31–N.ºCircuito32Transformador CC/Pantalla de
LED/Calefacción eléctrica/
Climatización/Controlador de
bujía33Aviso antirrobo34Bocina35Toma del maletero36Luz de carretera derecha (haló‐
gena)/Luz de carretera derecha
(LED)37Luz de carretera izquierda (haló‐
gena)38Faro de LED/Regulación auto‐
mática del alcance de los faros39Faros antiniebla40OnStar41Sensor de agua en combustible/ Bomba de agua42Regulación manual del alcance
de los faros43Bomba de combustibleN.ºCircuito44Cámara retrovisora/Espejo
retrovisor trasero interior/
Módulo de remolque45Faro de LED izquierdo/Regula‐
ción automática del alcance de
los faros izquierdos46Cuadro de instrumentos47Bloqueo de la columna de la
dirección48Limpialuneta49–50Faro de LED derecho/Regula‐
ción automática del alcance de
los faros derecho51Luz de cruce izquierda (LED)52Módulo de control del motor/
Módulo de control del cambio53–54Limpiaparabrisas55Sistema de escape diésel

Cuidado del vehículo253N.ºCircuito56–57–
Después de cambiar los fusibles de‐
fectuosos, cierre la tapa de la caja de fusibles y apriete hasta que se en‐
clave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero de instrumentos
La caja de fusibles está ubicada de‐
trás de una tapa.
Tire de la cubierta y sáquela.

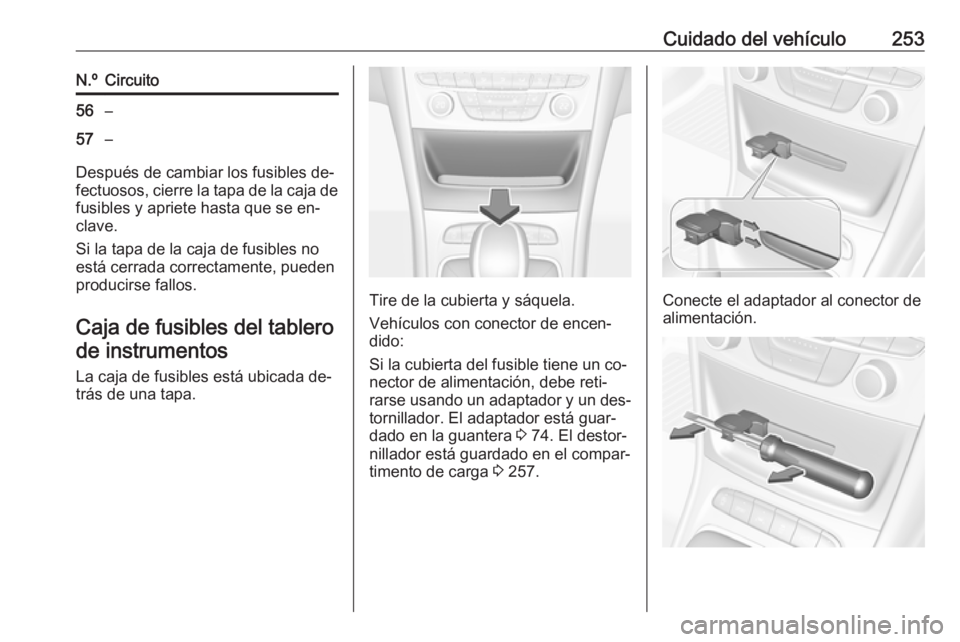

Vehículos con conector de encen‐
dido:
Si la cubierta del fusible tiene un co‐
nector de alimentación, debe reti‐
rarse usando un adaptador y un des‐ tornillador. El adaptador está guar‐
dado en la guantera 3 74. El destor‐
nillador está guardado en el compar‐ timento de carga 3 257.Conecte el adaptador al conector de
alimentación.

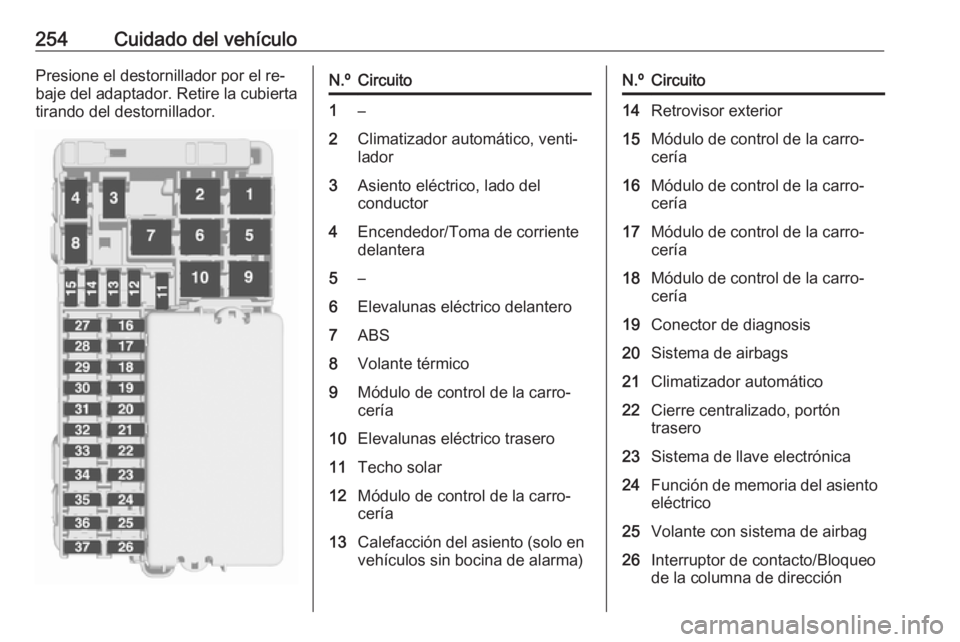

254Cuidado del vehículoPresione el destornillador por el re‐
baje del adaptador. Retire la cubierta
tirando del destornillador.N.ºCircuito1–2Climatizador automático, venti‐
lador3Asiento eléctrico, lado del
conductor4Encendedor/Toma de corriente
delantera5–6Elevalunas eléctrico delantero7ABS8Volante térmico9Módulo de control de la carro‐
cería10Elevalunas eléctrico trasero11Techo solar12Módulo de control de la carro‐
cería13Calefacción del asiento (solo en
vehículos sin bocina de alarma)N.ºCircuito14Retrovisor exterior15Módulo de control de la carro‐
cería16Módulo de control de la carro‐
cería17Módulo de control de la carro‐
cería18Módulo de control de la carro‐
cería19Conector de diagnosis20Sistema de airbags21Climatizador automático22Cierre centralizado, portón
trasero23Sistema de llave electrónica24Función de memoria del asiento
eléctrico25Volante con sistema de airbag26Interruptor de contacto/Bloqueo
de la columna de dirección
