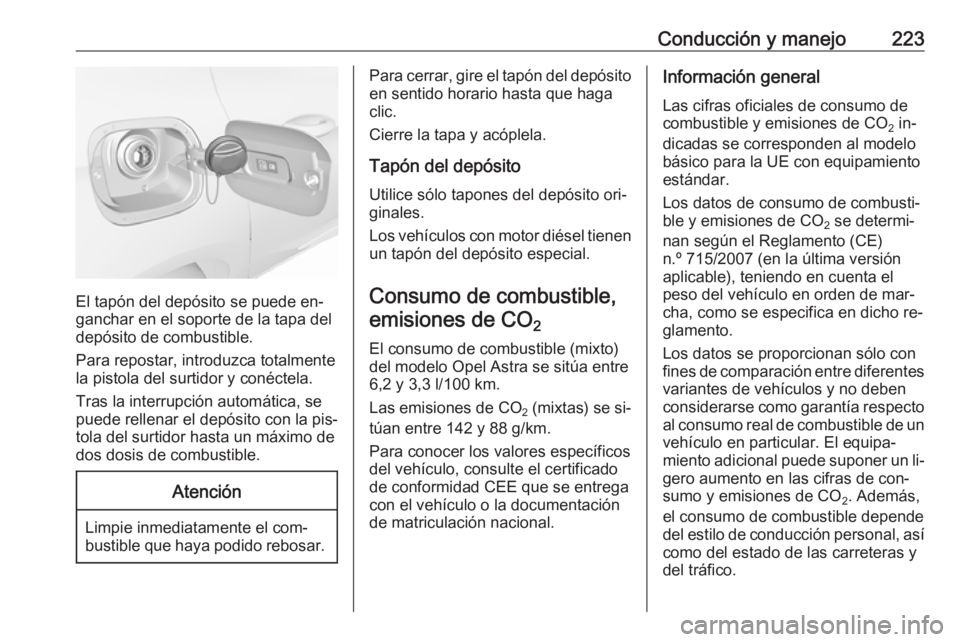

Page 225 of 319

Conducción y manejo223
El tapón del depósito se puede en‐
ganchar en el soporte de la tapa del
depósito de combustible.
Para repostar, introduzca totalmente
la pistola del surtidor y conéctela.
Tras la interrupción automática, se
puede rellenar el depósito con la pis‐
tola del surtidor hasta un máximo de
dos dosis de combustible.
Atención
Limpie inmediatamente el com‐
bustible que haya podido rebosar.
Para cerrar, gire el tapón del depósito
en sentido horario hasta que haga
clic.
Cierre la tapa y acóplela.
Tapón del depósito
Utilice sólo tapones del depósito ori‐
ginales.
Los vehículos con motor diésel tienen
un tapón del depósito especial.
Consumo de combustible,emisiones de CO 2
El consumo de combustible (mixto)
del modelo Opel Astra se sitúa entre
6,2 y 3,3 l/100 km.
Las emisiones de CO 2 (mixtas) se si‐
túan entre 142 y 88 g/km.
Para conocer los valores específicos
del vehículo, consulte el certificado
de conformidad CEE que se entrega
con el vehículo o la documentación
de matriculación nacional.Información general
Las cifras oficiales de consumo de
combustible y emisiones de CO 2 in‐
dicadas se corresponden al modelo básico para la UE con equipamiento
estándar.
Los datos de consumo de combusti‐
ble y emisiones de CO 2 se determi‐
nan según el Reglamento (CE)
n.º 715/2007 (en la última versión
aplicable), teniendo en cuenta el
peso del vehículo en orden de mar‐
cha, como se especifica en dicho re‐
glamento.
Los datos se proporcionan sólo con fines de comparación entre diferentes
variantes de vehículos y no deben
considerarse como garantía respecto al consumo real de combustible de un vehículo en particular. El equipa‐
miento adicional puede suponer un li‐
gero aumento en las cifras de con‐
sumo y emisiones de CO 2. Además,
el consumo de combustible depende
del estilo de conducción personal, así
como del estado de las carreteras y
del tráfico.

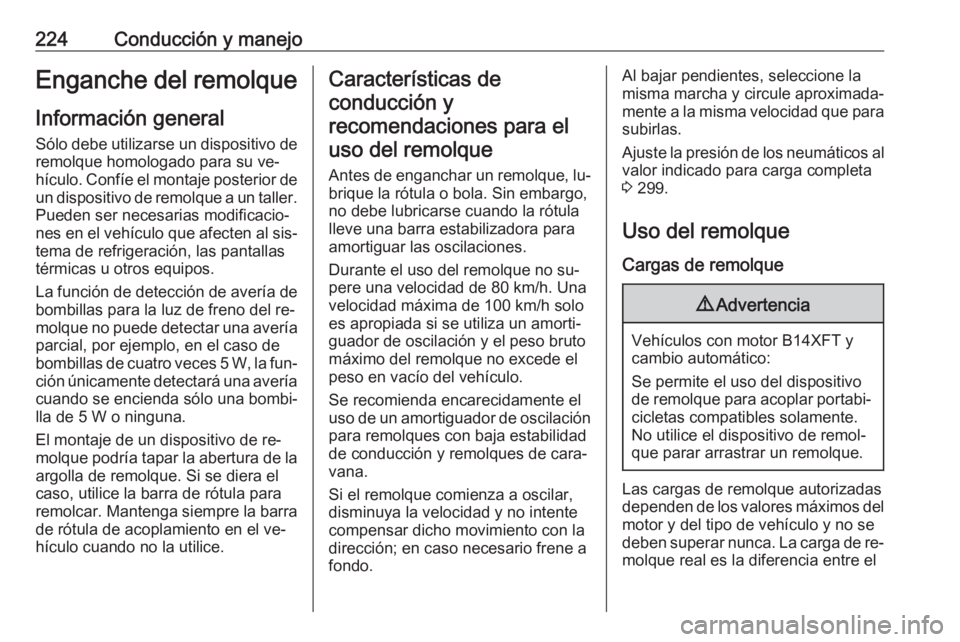

Page 226 of 319

224Conducción y manejoEnganche del remolqueInformación general
Sólo debe utilizarse un dispositivo de remolque homologado para su ve‐hículo. Confíe el montaje posterior de un dispositivo de remolque a un taller.
Pueden ser necesarias modificacio‐
nes en el vehículo que afecten al sis‐ tema de refrigeración, las pantallas
térmicas u otros equipos.
La función de detección de avería de bombillas para la luz de freno del re‐
molque no puede detectar una avería
parcial, por ejemplo, en el caso de
bombillas de cuatro veces 5 W, la fun‐
ción únicamente detectará una avería cuando se encienda sólo una bombi‐
lla de 5 W o ninguna.
El montaje de un dispositivo de re‐
molque podría tapar la abertura de la
argolla de remolque. Si se diera el caso, utilice la barra de rótula para
remolcar. Mantenga siempre la barra
de rótula de acoplamiento en el ve‐
hículo cuando no la utilice.Características de
conducción y
recomendaciones para el uso del remolque
Antes de enganchar un remolque, lu‐
brique la rótula o bola. Sin embargo,
no debe lubricarse cuando la rótula
lleve una barra estabilizadora para
amortiguar las oscilaciones.
Durante el uso del remolque no su‐
pere una velocidad de 80 km/h. Una
velocidad máxima de 100 km/h solo
es apropiada si se utiliza un amorti‐
guador de oscilación y el peso bruto máximo del remolque no excede el
peso en vacío del vehículo.
Se recomienda encarecidamente el
uso de un amortiguador de oscilación
para remolques con baja estabilidad
de conducción y remolques de cara‐
vana.
Si el remolque comienza a oscilar,
disminuya la velocidad y no intente
compensar dicho movimiento con la
dirección; en caso necesario frene a
fondo.Al bajar pendientes, seleccione la
misma marcha y circule aproximada‐
mente a la misma velocidad que para subirlas.
Ajuste la presión de los neumáticos al
valor indicado para carga completa
3 299.
Uso del remolque Cargas de remolque9 Advertencia
Vehículos con motor B14XFT y
cambio automático:
Se permite el uso del dispositivo
de remolque para acoplar portabi‐ cicletas compatibles solamente.
No utilice el dispositivo de remol‐
que parar arrastrar un remolque.
Las cargas de remolque autorizadas
dependen de los valores máximos del motor y del tipo de vehículo y no se
deben superar nunca. La carga de re‐
molque real es la diferencia entre el

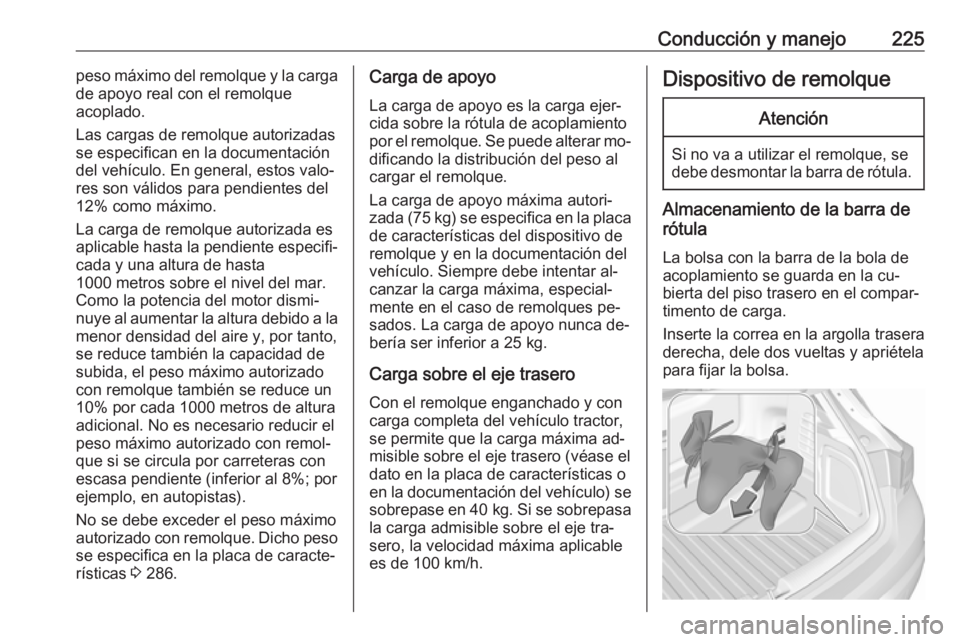

Page 227 of 319

Conducción y manejo225peso máximo del remolque y la carga
de apoyo real con el remolque
acoplado.
Las cargas de remolque autorizadas
se especifican en la documentación
del vehículo. En general, estos valo‐
res son válidos para pendientes del
12% como máximo.
La carga de remolque autorizada es aplicable hasta la pendiente especifi‐ cada y una altura de hasta
1000 metros sobre el nivel del mar.
Como la potencia del motor dismi‐
nuye al aumentar la altura debido a la
menor densidad del aire y, por tanto,
se reduce también la capacidad de subida, el peso máximo autorizado
con remolque también se reduce un
10% por cada 1000 metros de altura
adicional. No es necesario reducir el
peso máximo autorizado con remol‐
que si se circula por carreteras con
escasa pendiente (inferior al 8%; por
ejemplo, en autopistas).
No se debe exceder el peso máximo
autorizado con remolque. Dicho peso se especifica en la placa de caracte‐
rísticas 3 286.Carga de apoyo
La carga de apoyo es la carga ejer‐
cida sobre la rótula de acoplamiento
por el remolque. Se puede alterar mo‐
dificando la distribución del peso al
cargar el remolque.
La carga de apoyo máxima autori‐ zada (75 kg) se especifica en la placa
de características del dispositivo de
remolque y en la documentación del
vehículo. Siempre debe intentar al‐
canzar la carga máxima, especial‐
mente en el caso de remolques pe‐
sados. La carga de apoyo nunca de‐
bería ser inferior a 25 kg.
Carga sobre el eje trasero
Con el remolque enganchado y con carga completa del vehículo tractor,
se permite que la carga máxima ad‐
misible sobre el eje trasero (véase el
dato en la placa de características o
en la documentación del vehículo) se sobrepase en 40 kg. Si se sobrepasa
la carga admisible sobre el eje tra‐
sero, la velocidad máxima aplicable
es de 100 km/h.Dispositivo de remolqueAtención
Si no va a utilizar el remolque, se
debe desmontar la barra de rótula.
Almacenamiento de la barra de
rótula
La bolsa con la barra de la bola de
acoplamiento se guarda en la cu‐
bierta del piso trasero en el compar‐
timento de carga.
Inserte la correa en la argolla trasera derecha, dele dos vueltas y apriétela
para fijar la bolsa.

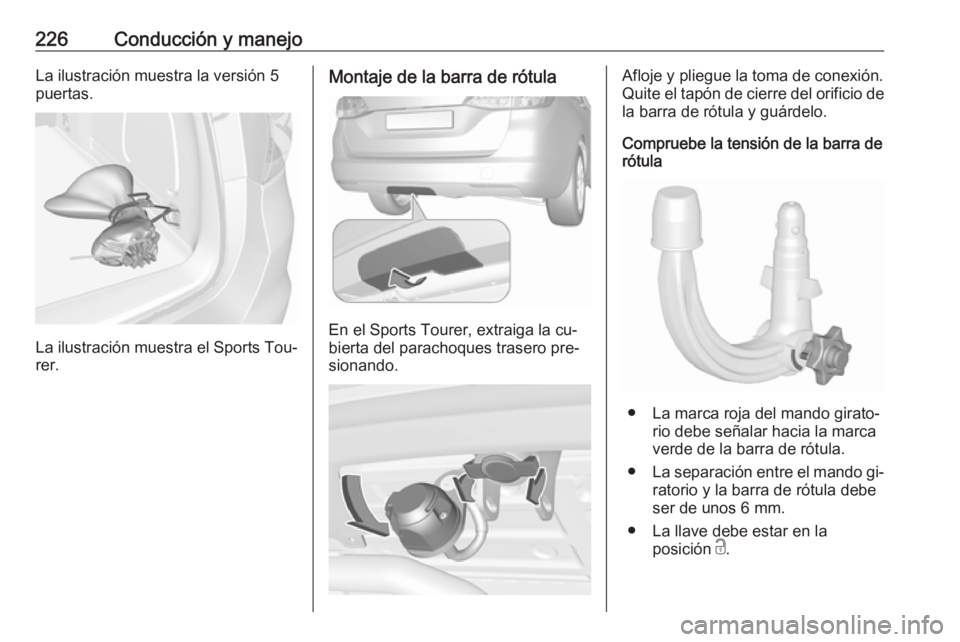

Page 228 of 319
226Conducción y manejoLa ilustración muestra la versión 5puertas.
La ilustración muestra el Sports Tou‐
rer.
Montaje de la barra de rótula
En el Sports Tourer, extraiga la cu‐
bierta del parachoques trasero pre‐
sionando.
Afloje y pliegue la toma de conexión.
Quite el tapón de cierre del orificio de
la barra de rótula y guárdelo.
Compruebe la tensión de la barra de
rótula
● La marca roja del mando girato‐
rio debe señalar hacia la marca
verde de la barra de rótula.
● La separación entre el mando gi‐
ratorio y la barra de rótula debe
ser de unos 6 mm.
● La llave debe estar en la posición c.

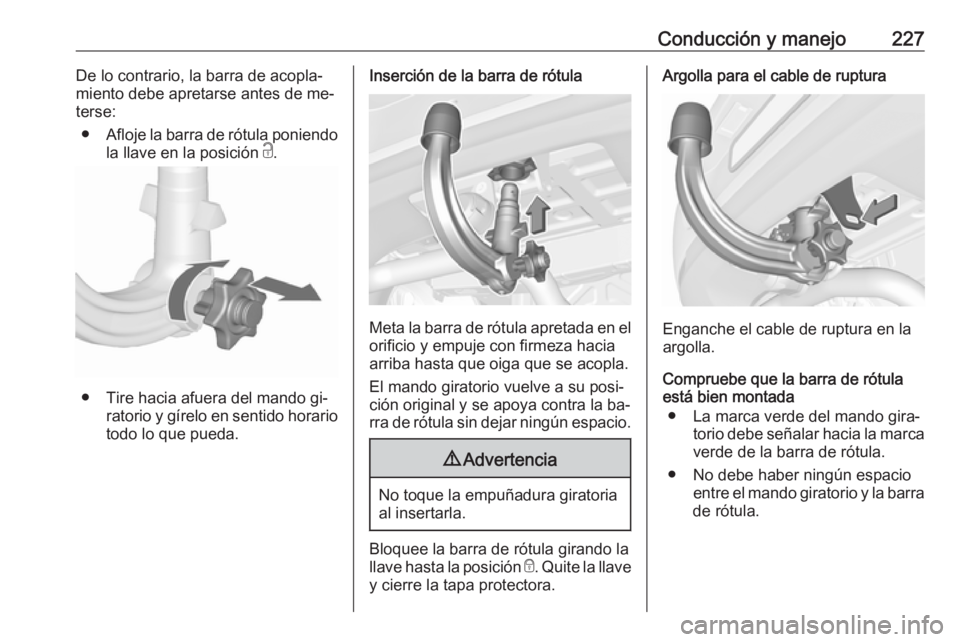

Page 229 of 319
Conducción y manejo227De lo contrario, la barra de acopla‐
miento debe apretarse antes de me‐
terse:
● Afloje la barra de rótula poniendo
la llave en la posición c.
● Tire hacia afuera del mando gi‐
ratorio y gírelo en sentido horario
todo lo que pueda.
Inserción de la barra de rótula
Meta la barra de rótula apretada en el orificio y empuje con firmeza hacia
arriba hasta que oiga que se acopla.
El mando giratorio vuelve a su posi‐
ción original y se apoya contra la ba‐
rra de rótula sin dejar ningún espacio.
9 Advertencia
No toque la empuñadura giratoria
al insertarla.
Bloquee la barra de rótula girando la
llave hasta la posición e. Quite la llave
y cierre la tapa protectora.
Argolla para el cable de ruptura
Enganche el cable de ruptura en la
argolla.
Compruebe que la barra de rótula
está bien montada
● La marca verde del mando gira‐ torio debe señalar hacia la marcaverde de la barra de rótula.
● No debe haber ningún espacio entre el mando giratorio y la barra
de rótula.

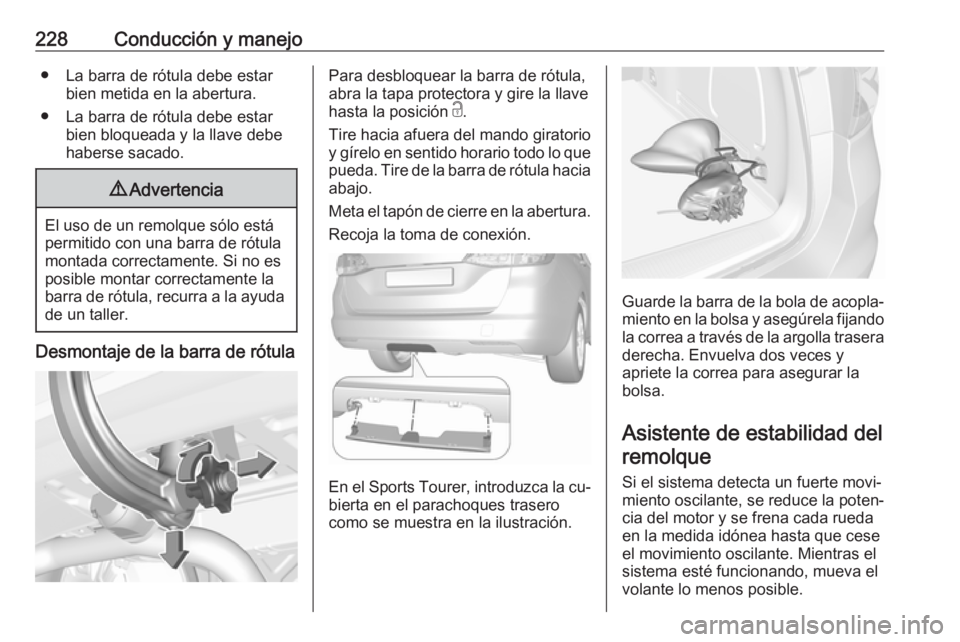

Page 230 of 319

228Conducción y manejo● La barra de rótula debe estarbien metida en la abertura.
● La barra de rótula debe estar bien bloqueada y la llave debe
haberse sacado.9 Advertencia
El uso de un remolque sólo está
permitido con una barra de rótula montada correctamente. Si no es
posible montar correctamente la
barra de rótula, recurra a la ayuda de un taller.
Desmontaje de la barra de rótula
Para desbloquear la barra de rótula,
abra la tapa protectora y gire la llave
hasta la posición c.
Tire hacia afuera del mando giratorio y gírelo en sentido horario todo lo que
pueda. Tire de la barra de rótula hacia
abajo.
Meta el tapón de cierre en la abertura. Recoja la toma de conexión.
En el Sports Tourer, introduzca la cu‐
bierta en el parachoques trasero
como se muestra en la ilustración.
Guarde la barra de la bola de acopla‐ miento en la bolsa y asegúrela fijando
la correa a través de la argolla trasera derecha. Envuelva dos veces y
apriete la correa para asegurar la
bolsa.
Asistente de estabilidad del remolque
Si el sistema detecta un fuerte movi‐miento oscilante, se reduce la poten‐
cia del motor y se frena cada rueda
en la medida idónea hasta que cese
el movimiento oscilante. Mientras el sistema esté funcionando, mueva el
volante lo menos posible.

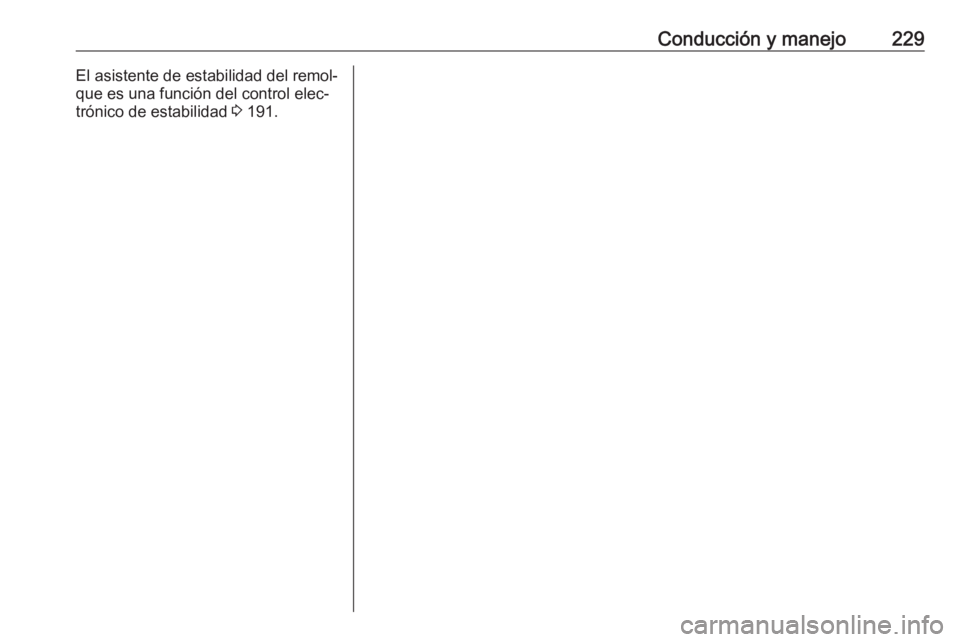

Page 231 of 319
Conducción y manejo229El asistente de estabilidad del remol‐
que es una función del control elec‐
trónico de estabilidad 3 191.

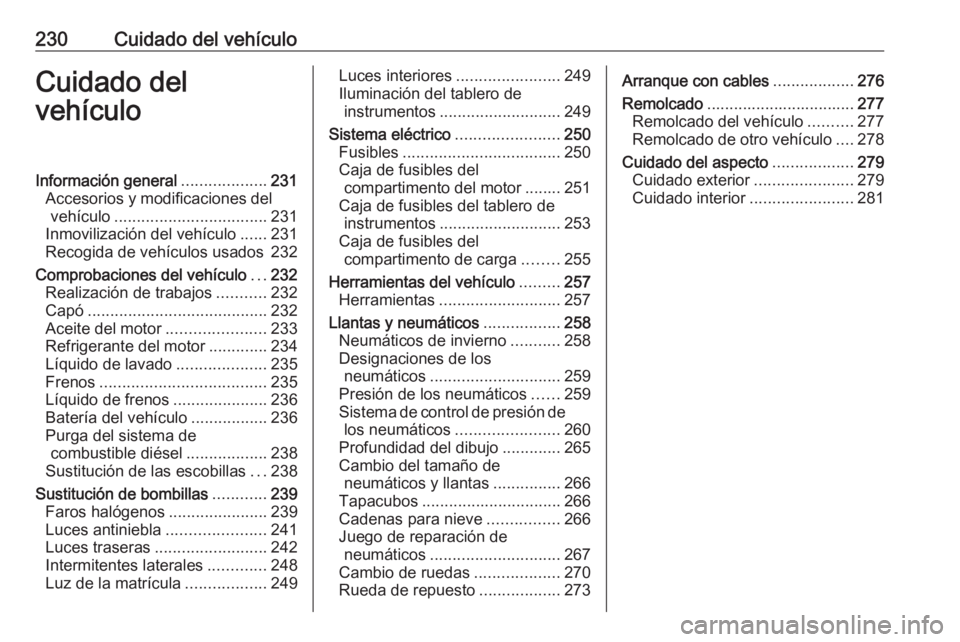

Page 232 of 319

230Cuidado del vehículoCuidado del
vehículoInformación general ...................231
Accesorios y modificaciones del vehículo .................................. 231
Inmovilización del vehículo ......231
Recogida de vehículos usados 232
Comprobaciones del vehículo ...232
Realización de trabajos ...........232
Capó ........................................ 232
Aceite del motor ......................233
Refrigerante del motor .............234
Líquido de lavado ....................235
Frenos ..................................... 235
Líquido de frenos .....................236
Batería del vehículo .................236
Purga del sistema de combustible diésel ..................238
Sustitución de las escobillas ...238
Sustitución de bombillas ............239
Faros halógenos ......................239
Luces antiniebla ......................241
Luces traseras ......................... 242
Intermitentes laterales .............248
Luz de la matrícula ..................249Luces interiores .......................249
Iluminación del tablero de instrumentos ........................... 249
Sistema eléctrico .......................250
Fusibles ................................... 250
Caja de fusibles del compartimento del motor ........ 251
Caja de fusibles del tablero de instrumentos ........................... 253
Caja de fusibles del compartimento de carga ........255
Herramientas del vehículo .........257
Herramientas ........................... 257
Llantas y neumáticos .................258
Neumáticos de invierno ...........258
Designaciones de los neumáticos ............................. 259
Presión de los neumáticos ......259
Sistema de control de presión de los neumáticos .......................260
Profundidad del dibujo .............265
Cambio del tamaño de neumáticos y llantas ...............266
Tapacubos ............................... 266
Cadenas para nieve ................266
Juego de reparación de neumáticos ............................. 267
Cambio de ruedas ...................270
Rueda de repuesto ..................273Arranque con cables ..................276
Remolcado ................................. 277
Remolcado del vehículo ..........277
Remolcado de otro vehículo ....278
Cuidado del aspecto ..................279
Cuidado exterior ......................279
Cuidado interior .......................281
