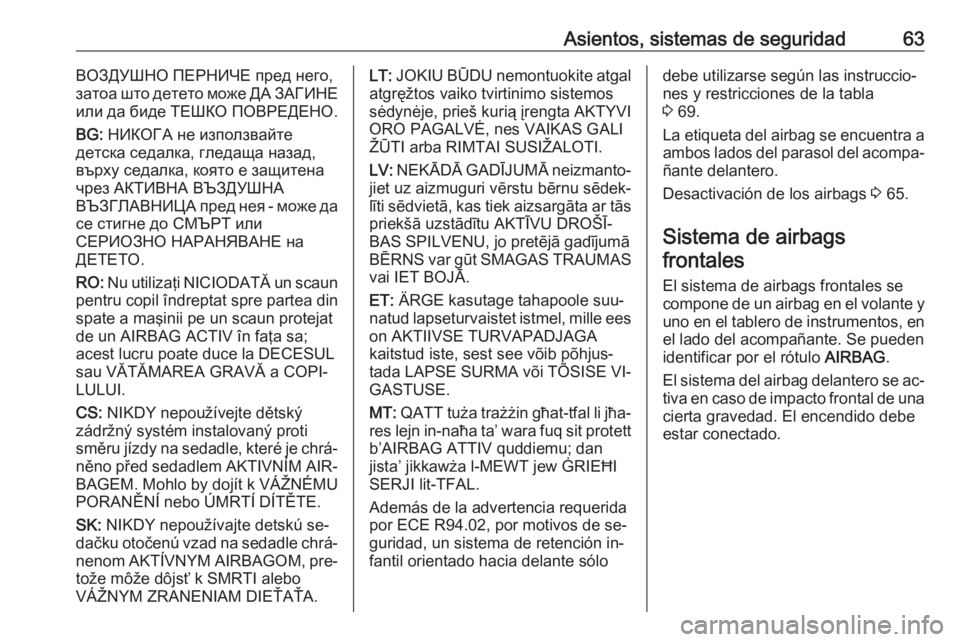

Page 65 of 319

Asientos, sistemas de seguridad63ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐ GASTUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Además de la advertencia requerida
por ECE R94.02, por motivos de se‐
guridad, un sistema de retención in‐
fantil orientado hacia delante sólodebe utilizarse según las instruccio‐
nes y restricciones de la tabla
3 69.
La etiqueta del airbag se encuentra a
ambos lados del parasol del acompa‐ ñante delantero.
Desactivación de los airbags 3 65.
Sistema de airbags
frontales
El sistema de airbags frontales se
compone de un airbag en el volante y uno en el tablero de instrumentos, enel lado del acompañante. Se pueden
identificar por el rótulo AIRBAG.
El sistema del airbag delantero se ac‐
tiva en caso de impacto frontal de una
cierta gravedad. El encendido debe
estar conectado.
Page 66 of 319

64Asientos, sistemas de seguridad
Los airbags inflados atenúan el im‐
pacto y reducen considerablemente,
por tanto, el riesgo de que los ocu‐
pantes de los asientos delanteros su‐
fran lesiones en la parte superior del
cuerpo y la cabeza.
9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.
Posición de asiento 3 48.
No debe haber obstáculos en la
zona de inflado de los airbags.
Ajuste el cinturón de seguridad co‐ rrectamente y enclávelo bien. Sólo así podrá protegerle el airbag.
Sistema de airbags
laterales
El sistema de airbag lateral consta de un airbag en cada uno de los respal‐
dos de los asientos delanteros. Se
pueden identificar por el rótulo
AIRBAG .
El sistema de airbags laterales se ac‐ tiva en caso de impacto lateral de una
cierta gravedad. El encendido debe
estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la parte superior del
cuerpo y la pelvis en el caso de que
haya una colisión lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el ve‐
hículo. Tenga cuidado de no tapar
los airbags.
Page 67 of 319

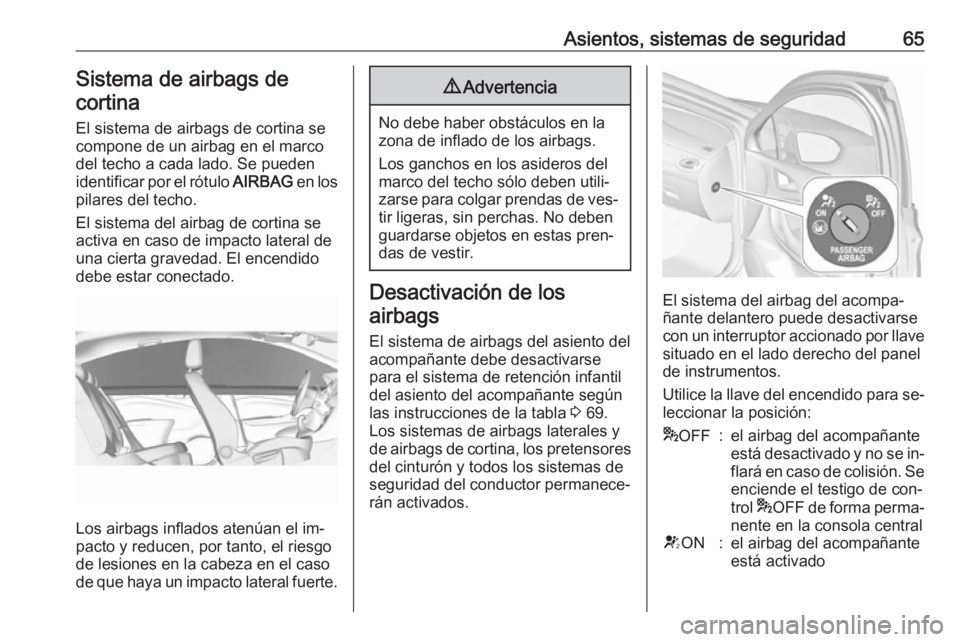

Asientos, sistemas de seguridad65Sistema de airbags decortina
El sistema de airbags de cortina se
compone de un airbag en el marco
del techo a cada lado. Se pueden
identificar por el rótulo AIRBAG en los
pilares del techo.
El sistema del airbag de cortina se
activa en caso de impacto lateral de
una cierta gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el im‐
pacto y reducen, por tanto, el riesgo
de lesiones en la cabeza en el caso
de que haya un impacto lateral fuerte.
9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Los ganchos en los asideros del
marco del techo sólo deben utili‐
zarse para colgar prendas de ves‐ tir ligeras, sin perchas. No deben
guardarse objetos en estas pren‐
das de vestir.
Desactivación de los
airbags
El sistema de airbags del asiento del
acompañante debe desactivarse
para el sistema de retención infantil
del asiento del acompañante según
las instrucciones de la tabla 3 69.
Los sistemas de airbags laterales y
de airbags de cortina, los pretensores
del cinturón y todos los sistemas de
seguridad del conductor permanece‐
rán activados.El sistema del airbag del acompa‐
ñante delantero puede desactivarse
con un interruptor accionado por llave situado en el lado derecho del panel
de instrumentos.
Utilice la llave del encendido para se‐
leccionar la posición:
* OFF:el airbag del acompañante
está desactivado y no se in‐
flará en caso de colisión. Se enciende el testigo de con‐
trol *OFF de forma perma‐
nente en la consola centralV ON:el airbag del acompañante
está activado
Page 68 of 319

66Asientos, sistemas de seguridad9Peligro
Desactive el airbag del acompa‐
ñante únicamente al utilizar un sis‐ tema de retención infantil sujeto a
las restricciones e instrucciones
de la tabla 3 69.
De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del acompañante desactivado.
Si el testigo de control V se ilumina
durante unos 60 segundos después
de conectar el encendido, los siste‐
mas de airbag del asiento del acom‐
pañante se inflarán en caso de coli‐
sión.
Si los dos indicadores de control se encienden a la vez, hay un error del
sistema. El estado del sistema no se
puede determinar y, por tanto, no
debe ocupar nadie el asiento del
acompañante. Vaya a un taller inme‐
diatamente.
Recurra inmediatamente a un taller si ninguno de los dos testigos de control
está iluminado.
Cambie el estado sólo con el vehículo
parado y el encendido desconectado.
El estado se mantiene hasta el pró‐ximo cambio.
Testigo de control de desactivación
del airbag 3 114.Sistemas de retención
infantil9 Peligro
Si utiliza un sistema de retención
infantil orientado hacia atrás en el
asiento del acompañante, es ne‐
cesario desactivar el sistema de
airbag del asiento del acompa‐
ñante. Esto se aplica también a
determinados sistemas de reten‐
ción infantil orientados hacia de‐
lante como se indica en las tablas 3 69.
Desactivación de los airbags 3 65,
Etiqueta del airbag 3 60.
Le recomendamos un sistema de re‐
tención infantil que esté adaptado es‐
pecíficamente al vehículo. Para más
información, póngase en contacto
con su taller.
Page 69 of 319

Asientos, sistemas de seguridad67Cuando utilice un sistema de reten‐
ción infantil, preste atención a las si‐
guientes instrucciones de uso y mon‐
taje, así como a las instrucciones su‐ ministradas con el sistema de
retención infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos paí‐
ses está prohibido el uso de sistemas de retención infantil en determinadas plazas de asiento.
Los sistemas de retención infantil se
pueden fijar con:
● Cinturón de seguridad de tres puntos
● Soportes ISOFIX
● Anclaje superior
Cinturón de seguridad de tres
puntos
Los sistemas de retención infantil se
pueden fijar utilizando un cinturón de
seguridad de tres puntos. En función
del tamaño de los sistemas de reten‐ ción infantil empleados, se pueden fi‐
jar hasta tres sistemas de retención
infantil a los asientos traseros
3 69.Soportes ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el ve‐
hículo a los soportes de montaje ISO‐
FIX. Las posiciones del sistema de
seguridad infantil ISOFIX específicas
del vehículo están marcadas en la ta‐ bla ISOFIX 3 69.
Los soportes de montaje ISOFIX se
indican mediante una etiqueta en el
respaldo.
Un sistema de retención infantil
i-Size es un sistema de retención in‐
fantil ISOFIX universal de acuerdo con la Regulación UN Nº 129.
Todos los sistemas de retención in‐
fantil i-Size se pueden utilizar en cual‐
quier vehículo adecuado para i-Size,
tabla i-Size 3 69.
Se debe utilizar un anclaje superior o una pata de soporte además de los
soportes de montaje ISOFIX.
Los asientos infantiles i-Size y los
asientos de vehículo con homologa‐ ción i-Size están marcados con el
símbolo i-Size, consulte la ilustración.
Page 70 of 319

68Asientos, sistemas de seguridadArgollas de fijación de los
anclajes superiores
Las argollas de fijación para el
anclaje superior están marcadas con el símbolo : para el asiento infantil.
Además de los soportes de montaje
ISOFIX, fije la correa del
anclaje superior a las argollas de fija‐
ción del anclaje superior. La correa
debe pasar entre las dos varillas guía
del reposacabezas.
Las posiciones universales del sis‐
tema de seguridad infantil ISOFIX es‐ tán marcadas en la tabla como IUF
3 69.
Selección del sistema correcto
Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos ten‐
sión en caso de accidente.
Son apropiados los sistemas de re‐ tención que cumplen con regulacio‐
nes UN ECE válidas. Compruebe la
obligatoriedad del uso de sistemas de retención infantil según las leyes y los
reglamentos locales.
Se recomiendan los siguientes siste‐
mas de retención infantil para las si‐
guientes clases de peso:
Maxi Cosi Cabriofix para niños de
hasta 13 kg para el grupo 0, grupo 0+
y Duo Plus para niños de 13 kg a
18 kg del grupo I.
Asegúrese de que el sistema de re‐
tención infantil que se va a montar sea compatible con el tipo de ve‐
hículo.Asegúrese de que la posición de montaje del sistema de retención in‐
fantil en el vehículo sea correcta, con‐ sulte las tablas siguientes.
Los niños deben entrar y salir del ve‐
hículo siempre por el lado opuesto al
del tráfico.
Cuando no se use el sistema de re‐
tención infantil, asegúrelo con un cin‐
turón de seguridad o desmóntelo del
vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con nin‐
gún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.
Page 71 of 319

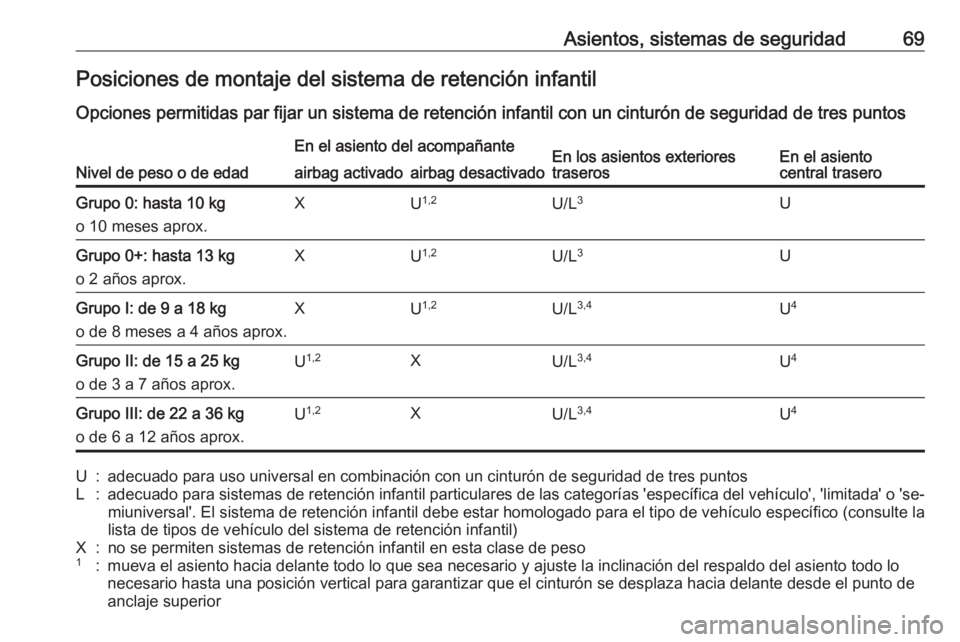

Asientos, sistemas de seguridad69Posiciones de montaje del sistema de retención infantil
Opciones permitidas par fijar un sistema de retención infantil con un cinturón de seguridad de tres puntos
Nivel de peso o de edad
En el asiento del acompañanteEn los asientos exteriores
traserosEn el asiento
central traseroairbag activadoairbag desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.XU 1,2U/L 3UGrupo 0+: hasta 13 kg
o 2 años aprox.XU 1,2U/L 3UGrupo I: de 9 a 18 kg
o de 8 meses a 4 años aprox.XU 1,2U/L 3,4U4Grupo II: de 15 a 25 kg
o de 3 a 7 años aprox.U 1,2XU/L 3,4U4Grupo III: de 22 a 36 kg
o de 6 a 12 años aprox.U 1,2XU/L 3,4U4U:adecuado para uso universal en combinación con un cinturón de seguridad de tres puntosL:adecuado para sistemas de retención infantil particulares de las categorías 'específica del vehículo', 'limitada' o 'se‐
miuniversal'. El sistema de retención infantil debe estar homologado para el tipo de vehículo específico (consulte lalista de tipos de vehículo del sistema de retención infantil)X:no se permiten sistemas de retención infantil en esta clase de peso1:mueva el asiento hacia delante todo lo que sea necesario y ajuste la inclinación del respaldo del asiento todo lo
necesario hasta una posición vertical para garantizar que el cinturón se desplaza hacia delante desde el punto de
anclaje superior
Page 72 of 319
70Asientos, sistemas de seguridad2:mueva el ajuste de altura del asiento hacia arriba todo lo que sea necesario y ajuste la inclinación del respaldo delasiento todo lo necesario hasta una posición vertical para garantizar que el cinturón está tensado en el lateral del
cierre3:mueva hacia delante el asiento delantero correspondiente situado delante del sistema de retención infantil todo lo que sea necesario4:ajuste el reposacabezas correspondiente según sea necesario o extráigalo si corresponde
Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX con soportes ISOFIX
Nivel de peso o de edadClase de
tamañoFijación
En el asiento del acompañanteEn los asientos
exteriores
traserosEn el asiento
central
traseroairbag
activadoairbag
desactivadoGrupo 0: hasta 10 kg
o 10 meses aprox.GISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XGrupo 0+: hasta 13 kg
o 2 años aprox.EISO/R1XXIL 3XDISO/R2XXIL3XCISO/R3XXIL3X
