2016.5 OPEL ASTRA K Betriebsanleitung (in German)

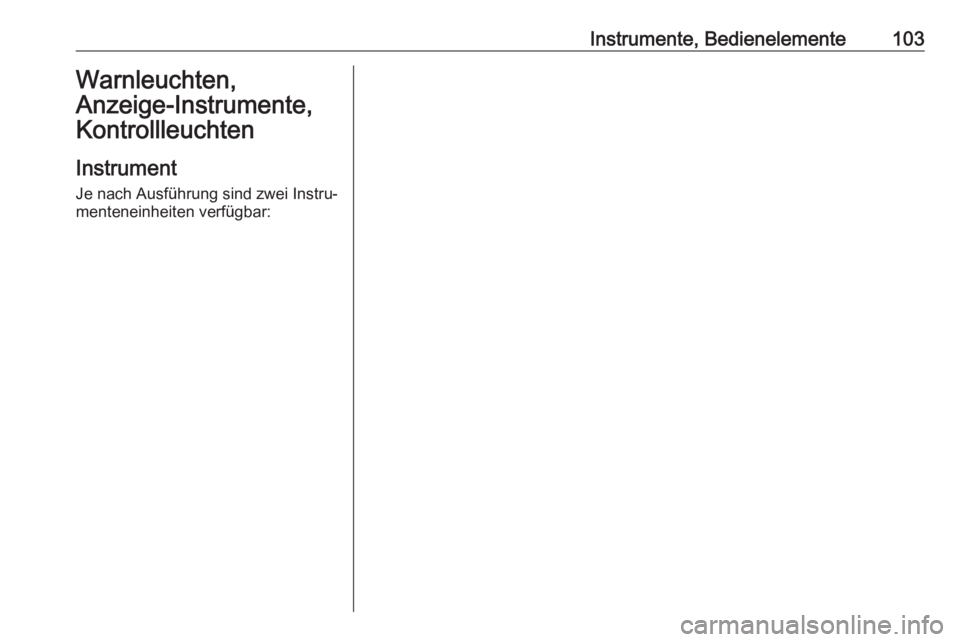

Instrumente, Bedienelemente103Warnleuchten,
Anzeige-Instrumente, Kontrollleuchten
Instrument
Je nach Ausführung sind zwei Instru‐
menteneinheiten verfügbar:

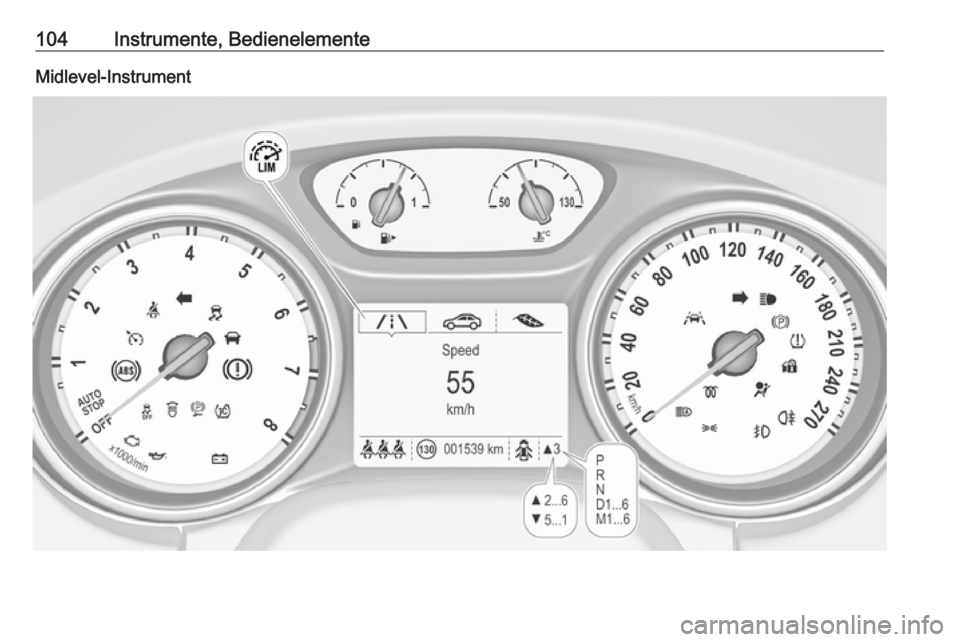

104Instrumente, BedienelementeMidlevel-Instrument

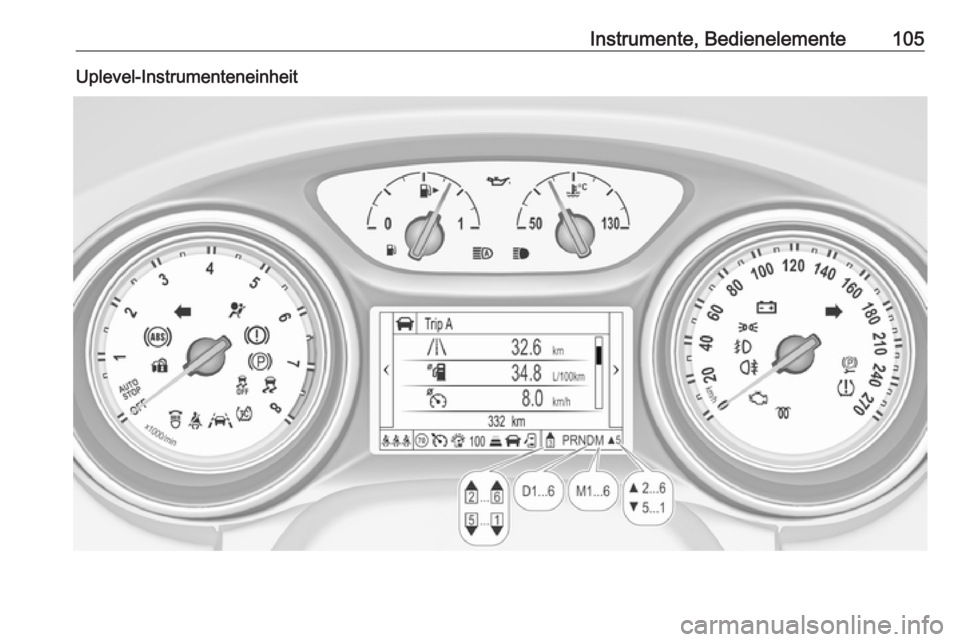

Instrumente, Bedienelemente105Uplevel-Instrumenteneinheit

106Instrumente, BedienelementeÜbersichtOBlinker 3 110XSicherheitsgurt anlegen 3 110vAirbag-System, Gurtstraffer
3 111VAirbagabschaltung 3 111pGenerator 3 111ZAbgas 3 112RBremssystem, Kupplungs‐
system 3 112mElektrische Parkbremse 3 112jStörung der elektrischen Park‐
bremse 3 112uAntiblockiersystem 3 113RGangwechsel 3 113EFahrzeugabstand 3 113aSpurhalteassistent 3 113aElektronische Stabilitäts‐
regelung ausgeschaltet 3 113bElektronische Stabilitäts‐
regelung und Traktionskontrolle
3 113kTraktionskontrolle ausge‐
schaltet 3 114!Vorglühen 3 114wReifendruck-Kontrollsystem
3 114IMotoröldruck 3 114YKraftstoffmangel 3 114dWegfahrsperre 3 1158Außenbeleuchtung 3 115CFernlicht 3 115fFernlichtassistent 3 115fLED-Scheinwerfer 3 115>Nebelscheinwerfer 3 115øNebelschlussleuchte 3 115mGeschwindigkeitsregler 3 115AErkennung vorausfahrendes
Fahrzeug 3 116LGeschwindigkeitsbegrenzer
3 116LVerkehrszeichen-Assistent
3 116hTür offen 3 116
Tachometer
Anzeige der Geschwindigkeit.

Instrumente, Bedienelemente107Kilometerzähler
Die erfasste Gesamtfahrstrecke wird
in km angezeigt.
Tageskilometerzähler
Die erfasste Fahrstrecke seit dem
letzten Zurücksetzen wird im Bord‐
computer angezeigt. Es stehen zwei
Tageskilometerzähler zur Verfügung.
Der Tageskilometerzähler zählt bis
maximal 9.999 km und kehrt dann zu
0 zurück.
Midlevel-Instrument
Die Info-Seite ; durch Drücken auf
Menu am Blinkerhebel anwählen. Mit
dem Einstellrad auf dem Blinkerhebel Trip 1 oder Trip 2 auswählen. Jeder
Tageskilometerzähler kann zurück‐
gesetzt werden. Dazu auf der jeweili‐
gen Seite SET/CLR am Blinkerhebel
einige Sekunden gedrückt halten.
Uplevel-Instrumenteneinheit
Info -Seite J im Hauptmenü anwäh‐
len. Durch Drücken auf o am Lenk‐
rad die Seite Trip A oder Trip B aus‐
wählen.
Die Tageskilometerzähler können bei eingeschalteter Zündung einzeln zu‐
rückgesetzt werden: Auf > drücken
und mit 9 bestätigen.
Driver Information Center 3 116.

108Instrumente, BedienelementeDrehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als das spezifi‐
zierte Fassungsvermögen des Kraft‐
stofftanks.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
50:Motor noch nicht auf Be‐
triebstemperaturmittig:normale Betriebstemperatur130:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.

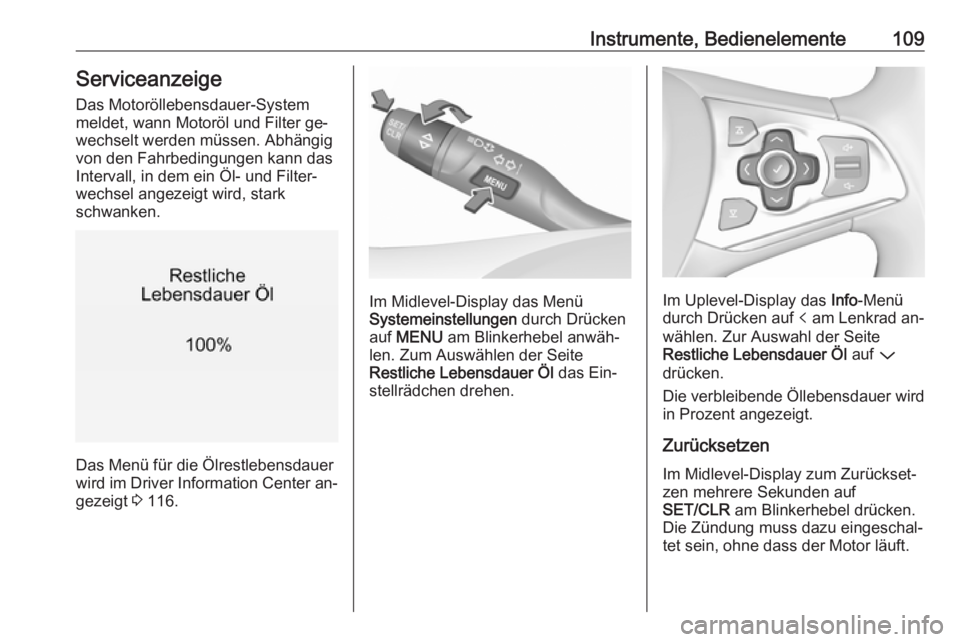

Instrumente, Bedienelemente109Serviceanzeige
Das Motoröllebensdauer-System
meldet, wann Motoröl und Filter ge‐
wechselt werden müssen. Abhängig von den Fahrbedingungen kann das
Intervall, in dem ein Öl- und Filter‐
wechsel angezeigt wird, stark
schwanken.
Das Menü für die Ölrestlebensdauer
wird im Driver Information Center an‐ gezeigt 3 116.
Im Midlevel-Display das Menü
Systemeinstellungen durch Drücken
auf MENU am Blinkerhebel anwäh‐
len. Zum Auswählen der Seite Restliche Lebensdauer Öl das Ein‐
stellrädchen drehen.Im Uplevel-Display das Info-Menü
durch Drücken auf p am Lenkrad an‐
wählen. Zur Auswahl der Seite
Restliche Lebensdauer Öl auf P
drücken.
Die verbleibende Öllebensdauer wird
in Prozent angezeigt.
Zurücksetzen
Im Midlevel-Display zum Zurückset‐
zen mehrere Sekunden auf
SET/CLR am Blinkerhebel drücken.
Die Zündung muss dazu eingeschal‐
tet sein, ohne dass der Motor läuft.

110Instrumente, BedienelementeIm Uplevel-Display zum Öffnen des
Unterordners auf > am Lenkrad
drücken. Zurücksetzen auswählen
und durch mehrere Sekunden langes Drücken auf 9 bestätigen. Die Zün‐
dung muss dazu eingeschaltet sein,
ohne dass der Motor läuft.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl
muss demnächst gewechselt
werden angezeigt. Motoröl und Filter
innerhalb von einer Woche oder nach
spätestens 500 km in einer Werkstatt
wechseln lassen (je nachdem, was
zuerst der Fall ist).
Serviceinformationen 3 276.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle In‐strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung
Siehe Kontrollleuchten bei den ver‐
schiedenen Instrumenten 3 103.
Blinker O leuchtet oder blinkt grün.
Leuchtet kurz
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker bzw. der Warnblinker ist
eingeschaltet.
Schnelles Blinken: Störung eines
Blinkers oder der dazugehörigen Si‐
cherung, Störung eines Blinkers am
Anhänger.
Glühlampen auswechseln 3 233, Si‐
cherungen 3 244.
Blinker 3 145.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot im Instrument.
k für den Beifahrersitz leuchtet oder
blinkt rot in der Dachkonsole, wenn
der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
