Fahrzeugwartung255Die aktuellen Reifendrücke können
im Driver Information Center ange‐
zeigt werden.
Midlevel-Display:
Die Seite Reifendruck unter Fahrzeug
Informationsmenü ? im Driver In‐
formation Center anwählen 3 116.
Uplevel-Display:
Die Seite Reifendrucküberwachung
im Info -Menü im Driver Information
Center anwählen 3 116.
Systemstatus und Druckwarnungen
werden mittels einer Meldung zum
betreffenden Reifen im Driver Infor‐
mation Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 253.
Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 114.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 292.
Wenn w 60 bis 90 Sekunden blinkt
und danach permanent leuchtet, liegt
ein Fehler im System vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die Rei‐
fendruckwerte im Driver Information Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert. Wäh‐ renddessen leuchtet möglicherweise
w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt erlischt, kann dies ein Hinweis
auf einen nachlassenden Reifen‐
druck sein. Reifendruck prüfen.
Fahrzeugmeldungen 3 125.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Page 258 of 311

256FahrzeugwartungNur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐ druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Reifen ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.
Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu An‐
lagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐ tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörperund den Dichtring ersetzen. Beim ge‐
clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 292 an den Beladungszu‐
stand anpassen und im Menü
Reifenbelastung im Driver Informa‐
tion Center die passende Einstellung
auswählen 3 116. Diese Einstellung
bildet den Bezugspunkt für die Rei‐
fendruck-Warnungen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse angelegt ist. Bei
Fahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Midlevel-Display:
Die Seite Reifenbelastung unter
Fahrzeug Informationsmenü ? im
Driver Information Center anwählen
3 116 anwählen.
wählen ● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Uplevel-Display:
Page 259 of 311

Fahrzeugwartung257

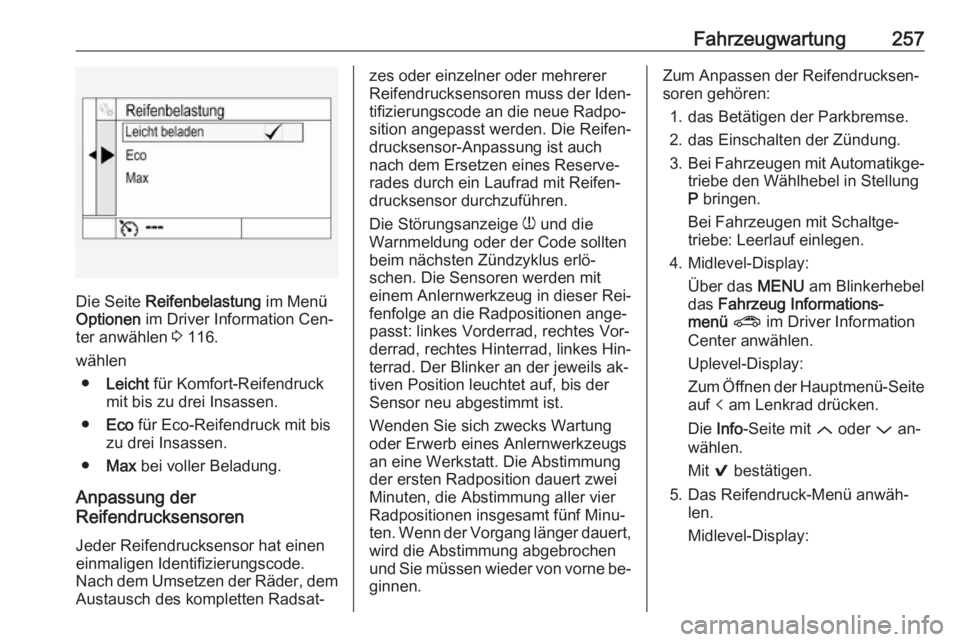

Die Seite Reifenbelastung im Menü
Optionen im Driver Information Cen‐
ter anwählen 3 116.
wählen ● Leicht für Komfort-Reifendruck
mit bis zu drei Insassen.
● Eco für Eco-Reifendruck mit bis
zu drei Insassen.
● Max bei voller Beladung.
Anpassung der
Reifendrucksensoren
Jeder Reifendrucksensor hat einen
einmaligen Identifizierungscode.
Nach dem Umsetzen der Räder, dem Austausch des kompletten Radsat‐
zes oder einzelner oder mehrerer
Reifendrucksensoren muss der Iden‐
tifizierungscode an die neue Radpo‐
sition angepasst werden. Die Reifen‐
drucksensor-Anpassung ist auch
nach dem Ersetzen eines Reserve‐
rades durch ein Laufrad mit Reifen‐ drucksensor durchzuführen.
Die Störungsanzeige w und die
Warnmeldung oder der Code sollten
beim nächsten Zündzyklus erlö‐
schen. Die Sensoren werden mit
einem Anlernwerkzeug in dieser Rei‐
fenfolge an die Radpositionen ange‐
passt: linkes Vorderrad, rechtes Vor‐
derrad, rechtes Hinterrad, linkes Hin‐
terrad. Der Blinker an der jeweils ak‐
tiven Position leuchtet auf, bis der
Sensor neu abgestimmt ist.
Wenden Sie sich zwecks Wartung
oder Erwerb eines Anlernwerkzeugs
an eine Werkstatt. Die Abstimmung
der ersten Radposition dauert zwei Minuten, die Abstimmung aller vierRadpositionen insgesamt fünf Minu‐
ten. Wenn der Vorgang länger dauert,
wird die Abstimmung abgebrochen
und Sie müssen wieder von vorne be‐ ginnen.Zum Anpassen der Reifendrucksen‐
soren gehören:
1. das Betätigen der Parkbremse.
2. das Einschalten der Zündung.
3. Bei Fahrzeugen mit Automatikge‐
triebe den Wählhebel in Stellung
P bringen.
Bei Fahrzeugen mit Schaltge‐
triebe: Leerlauf einlegen.
4. Midlevel-Display: Über das MENU am Blinkerhebel
das Fahrzeug Informations‐
menü ? im Driver Information
Center anwählen.
Uplevel-Display: Zum Öffnen der Hauptmenü-Seite
auf p am Lenkrad drücken.
Die Info-Seite mit Q oder P an‐
wählen.
Mit 9 bestätigen.
5. Das Reifendruck-Menü anwäh‐ len.
Midlevel-Display:
Page 260 of 311

258Fahrzeugwartung
Uplevel-Display:
6. Midlevel-Display:Auf SET/CLR drücken, um den
Sensorabgleich zu starten. Eine
Meldung muss eingeblendet wer‐
den, die eine Bestätigung des
Vorgangs anfordert.
Erneut auf SET/CLR drücken, um
die Auswahl zu bestätigen. Zwei Huptöne zeigen an, dass sich der Empfänger im Anlernmodus be‐
findet.
Uplevel-Display:
Auf 9 drücken, um den Senso‐
rabgleich zu starten. Zwei Hup‐
töne zeigen an, dass sich der
Empfänger im Anlernmodus be‐
findet.
7. Mit dem linken Vorderrad begin‐ nen.
8. Das Anlernwerkzeug in der Nähe des Ventilschafts gegen die Rei‐
fenflanke halten. Dann den Knopf
drücken, um den Reifendrucksen‐ sor zu aktivieren. Ein Hupsignal‐ton bestätigt, dass der Identifizie‐
rungscode des Sensors auf diese Radposition abgestimmt wurde.
9. Zum rechten Vorderrad gehen und den Vorgang in Schritt 8 wie‐derholen.10. Zum rechten Hinterrad gehen und
den Vorgang in Schritt 8 wieder‐ holen.
11. Zum linken Hinterrad gehen und den Vorgang in Schritt 8 wieder‐
holen. Zwei Huptöne zeigen an,
dass der Identifizierungscode auf
das linke Hinterrad abgestimmt
und die Abstimmung der Reifen‐
drucksensoren abgeschlossen
wurde.
12. Zündung ausschalten.
13. Alle vier Reifen mit dem empfoh‐ lenen Reifendruck gemäß Aufkle‐ber aufpumpen.
14. Sicherstellen, dass der Status der
Beladung dem ausgewähltem
Druck entspricht 3 116.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten bei einer Profiltiefe von
2-3 mm (bei Winterreifen 4 mm) aus
Sicherheitsgründen ausgetauscht
werden.
Page 261 of 311

Fahrzeugwartung259Aus Sicherheitsgründen wird emp‐
fohlen, dass die Profiltiefe der Reifen
einer Achse um nicht mehr als 2 mm
variiert.
Die gesetzlich zulässige Mindestpro‐
filtiefe (1,6 mm) ist erreicht, wenn das Profil bis zu einem der Verschleißan‐zeiger (TWI = Tread Wear Indicator)
abgefahren ist. Deren Lage wird
durch Markierungen an der Reifen‐
flanke angezeigt.
Sollte der Verschleiß vorn größer sein als hinten, Vorderräder regelmäßig
gegen Hinterräder tauschen. Sicher‐
stellen, dass die Richtung der Rad‐
drehung unverändert ist.
Reifen altern, auch wenn sie nicht ge‐
fahren werden. Wir empfehlen, die
Reifen nach sechs Jahren zu erset‐
zen.
Reifenumrüstung
Bei Verwendung anderer als den
werkseitig montierten Reifengrößen
müssen gegebenenfalls der Tacho‐
meter und der Nenndruck umpro‐
grammiert und Änderungen am Fahr‐ zeug vorgenommen werden.
Nach Umrüstung auf andere Reifen‐
größen Aufkleber für Reifendrücke
ersetzen lassen.
Des Weiteren muss die erweiterte
Einparkhilfe kalibriert werden 3 197.9 Warnung
Der Gebrauch nicht geeigneter
Reifen oder Felgen kann zu Unfäl‐ len und zum Erlöschen der Be‐
triebserlaubnis führen.
Radabdeckungen
Es dürfen nur für das jeweilige Fahr‐
zeug werksseitig freigegebene Rad‐ abdeckungen und Reifen verwendet
werden, die allen relevanten Anforde‐ rungen für die jeweiligen Rad- undReifenkombinationen entsprechen.
Werden keine werkseitig zugelasse‐
nen Radabdeckungen und Reifen
verwendet, dürfen die Reifen keinen
Felgenschutzwulst aufweisen.
Radabdeckungen dürfen die Kühlung
der Bremsen nicht beeinträchtigen.9 Warnung
Bei Verwendung nicht geeigneter
Reifen oder Radabdeckungen
kann es zu plötzlichem Druckver‐
lust und in der Folge zu Unfällen
kommen.
Page 262 of 311

260FahrzeugwartungSchneeketten
Schneeketten dürfen nur auf den Vor‐
derrädern verwendet werden.
Immer engmaschige Schneeketten verwenden, die an der Lauffläche und an den Reifeninnenseiten (ein‐
schließlich Kettenschloss) maximal
10 mm auftragen.
9 Warnung
Beschädigungen können zum
Platzen des Reifens führen.
Schneeketten sind auf Reifen der Größen 195/65 R15, 205/55 R16 und 215/55 R16 zulässig.
Notrad
Am Notrad ist das Anbringen einer
Schneekette nicht zulässig.
Reifenreparaturset Kleinere Schäden an der Lauffläche
des Reifens können mit dem Reifen‐
reparaturset behoben werden.
Fremdkörper nicht aus dem Reifen entfernen.
Schäden am Reifen, die größer als
4 mm sind oder sich an der Seiten‐
wand befinden, können mit dem Rei‐
fenreparaturset nicht repariert wer‐
den.9 Warnung
Nicht schneller als 80 km/h fahren.
Nicht über einen längeren Zeit‐
raum verwenden.
Lenkung und Fahrverhalten kön‐
nen beeinträchtigt werden.
Bei einer Reifenpanne:
Parkbremse anziehen, ersten Gang,
Rückwärtsgang oder P einlegen.
Beim 5-türigen Schrägheck befindet
sich das Reifenreparaturset auf der
rechten Seite im Laderaum hinter
einer Abdeckung.
Page 263 of 311
Fahrzeugwartung261

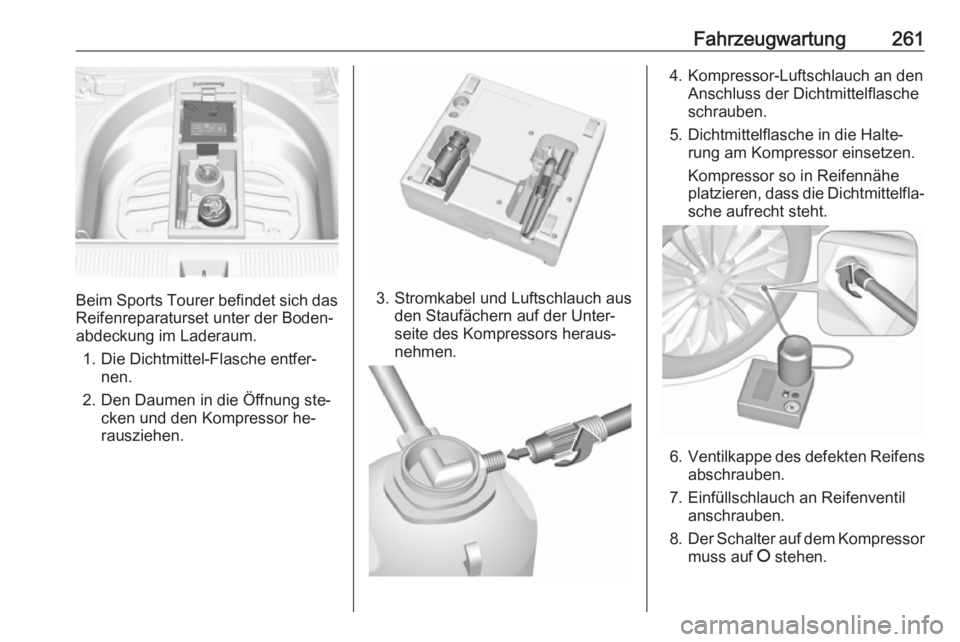

Beim Sports Tourer befindet sich das
Reifenreparaturset unter der Boden‐
abdeckung im Laderaum.
1. Die Dichtmittel-Flasche entfer‐ nen.
2. Den Daumen in die Öffnung ste‐ cken und den Kompressor he‐
rausziehen.3. Stromkabel und Luftschlauch aus den Staufächern auf der Unter‐
seite des Kompressors heraus‐
nehmen.
4. Kompressor-Luftschlauch an den Anschluss der Dichtmittelflasche
schrauben.
5. Dichtmittelflasche in die Halte‐ rung am Kompressor einsetzen.
Kompressor so in Reifennähe
platzieren, dass die Dichtmittelfla‐
sche aufrecht steht.
6. Ventilkappe des defekten Reifens
abschrauben.
7. Einfüllschlauch an Reifenventil anschrauben.
8. Der Schalter auf dem Kompressor
muss auf J stehen.
Page 264 of 311

262Fahrzeugwartung9.Den Stecker des Kompressors an
der Zubehörsteckdose oder am
Zigarettenanzünder anschließen.
Um eine Entladung der Batterie
zu vermeiden, empfehlen wir, den
Motor laufen zu lassen.
10. Wippschalter auf dem Kompres‐ sor auf I stellen. Der Reifen wird
mit Dichtmittel gefüllt.
11. Während des Entleerens der Dichtmittelflasche (ca.
30 Sekunden) zeigt die Druckan‐ zeige im Kompressor kurzzeitig
bis zu 6 bar an. Danach sinkt der
Druck.
12. Das Dichtmittel wird vollständig in
den Reifen gepumpt. Anschlie‐
ßend wird der Reifen mit Luft be‐
füllt.
13. Der vorgeschriebene Reifendruck
sollte innerhalb von zehn Minuten
erreicht sein. Reifendruck 3 292.
Sobald der richtige Reifendruck
erreicht wurde, Kompressor aus‐
schalten.
Wird der vorgeschriebene Reifen‐
druck nicht innerhalb von zehn Mi‐ nuten erreicht, das Reifenrepara‐
turset entfernen. Das Fahrzeug
um eine Reifenumdrehung bewe‐
gen. Das Reifenreparaturset wie‐
der anbringen und den Füllvor‐
gang 10 Minuten fortsetzen. Wird
der vorgeschriebene Reifendruck
danach immer noch nicht erreicht,
ist der Reifen zu stark beschädigt. Hilfe einer Werkstatt in Anspruch
nehmen.
Übermäßigen Reifendruck mit
dem Knopf über der Druckan‐
zeige ablassen.
Den Kompressor nicht länger als
zehn Minuten laufen lassen.
14. Reifenreparaturset abbauen. Auf den Verschluss an der Halterung
drücken, um die Dichtmittelfla‐
sche aus der Halterung zu neh‐
men. Reifenfüllschlauch auf den
freien Anschluss der Dichtmittel‐
flasche schrauben. Damit wird
verhindert, dass Dichtmittel aus‐
tritt. Reifenreparaturset im Lade‐
raum verstauen.
15. Eventuell ausgetretenes Dichtmit‐
tel mit einem Lappen entfernen.
16. An der Dichtmittelflasche ange‐ brachten Aufkleber mit der maxi‐
mal zulässigen Geschwindigkeit
im Blickfeld des Fahrers anbrin‐
gen.
