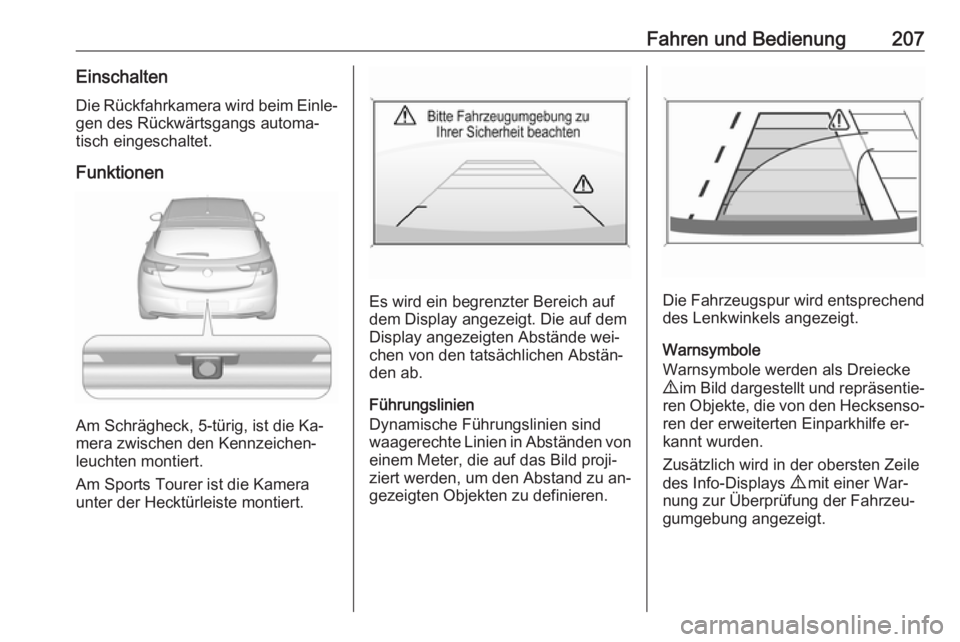

Fahren und Bedienung207EinschaltenDie Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Am Schrägheck, 5-türig, ist die Ka‐
mera zwischen den Kennzeichen‐
leuchten montiert.
Am Sports Tourer ist die Kamera
unter der Hecktürleiste montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu an‐
gezeigten Objekten zu definieren.Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe er‐
kannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer War‐
nung zur Überprüfung der Fahrzeu‐ gumgebung angezeigt.

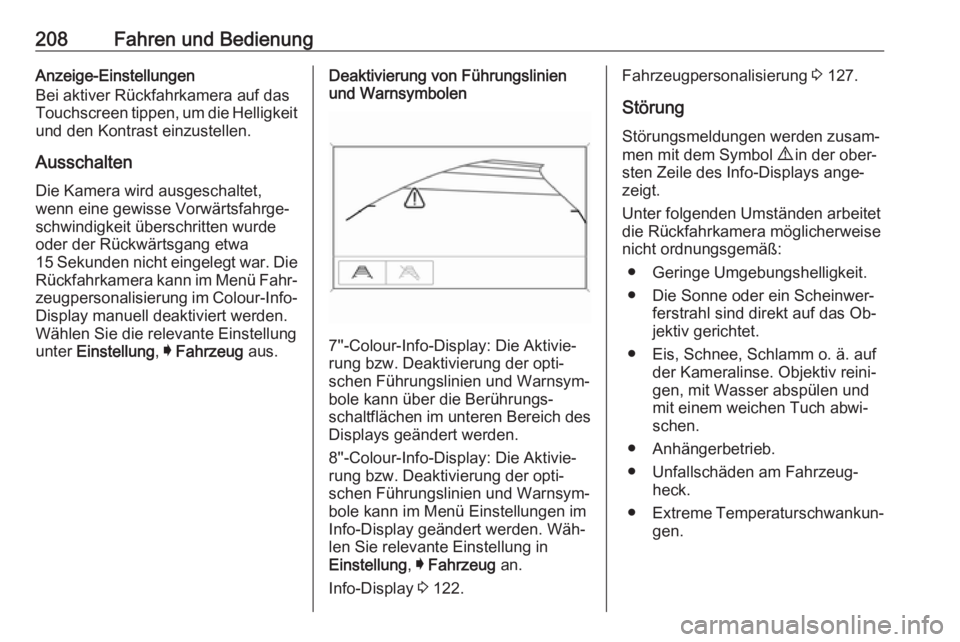

208Fahren und BedienungAnzeige-Einstellungen
Bei aktiver Rückfahrkamera auf das
Touchscreen tippen, um die Helligkeit und den Kontrast einzustellen.
Ausschalten Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
15 Sekunden nicht eingelegt war. Die
Rückfahrkamera kann im Menü Fahr‐ zeugpersonalisierung im Colour-Info-
Display manuell deaktiviert werden.
Wählen Sie die relevante Einstellung
unter Einstellung , I Fahrzeug aus.Deaktivierung von Führungslinien
und Warnsymbolen
7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden. Wäh‐
len Sie relevante Einstellung in
Einstellung , I Fahrzeug an.
Info-Display 3 122.
Fahrzeugpersonalisierung 3 127.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das Ob‐
jektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Anhängerbetrieb.
● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.

Fahren und Bedienung209Verkehrszeichen-Assistent
Funktionen Der Verkehrszeichen-Assistent er‐
kennt über eine Frontkamera be‐
stimmte Verkehrszeichen und zeigt
sie im Driver Information Center an.
Wenn das Fahrzeug mit einem ein‐
gebetteten Navigationssystem aus‐
gerüstet ist, können Verkehrszeichen aus Datenkarten zusätzlich einge‐
bunden werden.
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● verkehrsberuhigte BereicheZusätzliche Schilder ● zusätzliche Hinweise zu Ver‐ kehrsschildern
● eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb
● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● RichtungspfeileGeschwindigkeitsbegrenzungen und
Überholverbote werden im Driver In‐
formation Center angezeigt, bis eine
neue Geschwindigkeitsbegrenzung
oder ein Ende der Geschwindigkeits‐
begrenzung erkannt wird oder bis
eine festgelegte Zeit abgelaufen ist.
Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.

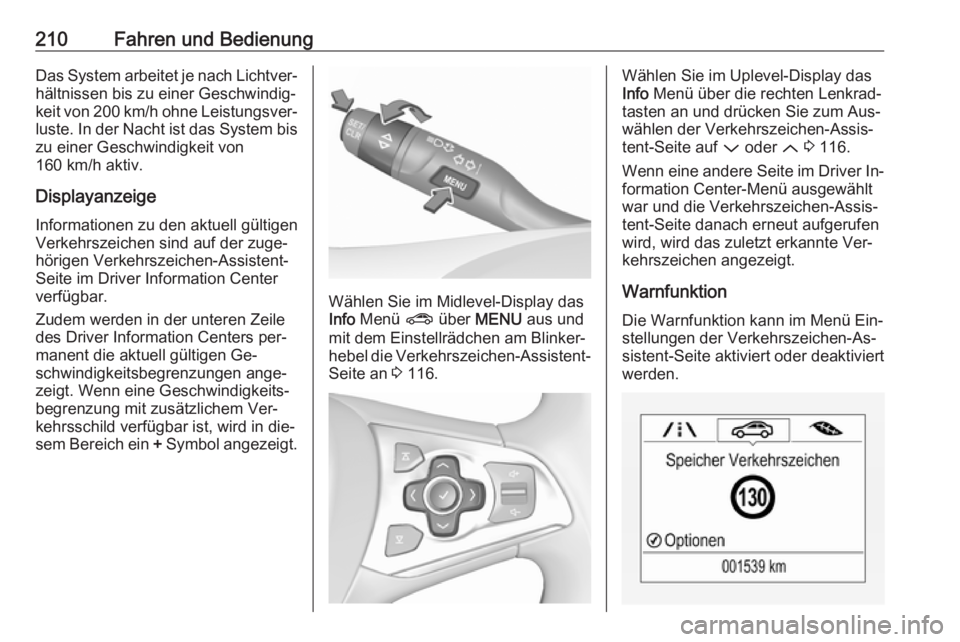

210Fahren und BedienungDas System arbeitet je nach Lichtver‐hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐
luste. In der Nacht ist das System bis zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige Informationen zu den aktuell gültigen
Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.
Zudem werden in der unteren Zeile
des Driver Information Centers per‐
manent die aktuell gültigen Ge‐
schwindigkeitsbegrenzungen ange‐
zeigt. Wenn eine Geschwindigkeits‐
begrenzung mit zusätzlichem Ver‐
kehrsschild verfügbar ist, wird in die‐
sem Bereich ein + Symbol angezeigt.
Wählen Sie im Midlevel-Display das
Info Menü ? über MENU aus und
mit dem Einstellrädchen am Blinker‐
hebel die Verkehrszeichen-Assistent- Seite an 3 116.
Wählen Sie im Uplevel-Display das
Info Menü über die rechten Lenkrad‐
tasten an und drücken Sie zum Aus‐
wählen der Verkehrszeichen-Assis‐
tent-Seite auf P oder Q 3 116.
Wenn eine andere Seite im Driver In‐ formation Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte Ver‐
kehrszeichen angezeigt.
Warnfunktion Die Warnfunktion kann im Menü Ein‐
stellungen der Verkehrszeichen-As‐
sistent-Seite aktiviert oder deaktiviert
werden.

Fahren und Bedienung211Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐
tion Center eingeblendet.
Drücken Sie im Midlevel-Display,
wenn die Verkehrszeichen-Assistent-
Seite angezeigt wird, auf SET/CLR
am Blinkerhebel.
Wählen Sie durch Drehen des Ein‐
stellrädchens Warnungen AUS oder
Warnungen EIN an und drücken Sie
auf SET/CLR .
Drücken Sie im Uplevel-Display,
wenn die Verkehrszeichen-Assistent-
Seite angezeigt wird, auf q an der
Fernbedienung am Lenkrad.
Aktivieren Sie die Warnungen durch
Einstellen von J und deaktivieren Sie
sie durch Einstellen von I über die
9 -Taste.
Die Popup-Warnung wird ca.
acht Sekunden lang im Driver Infor‐ mation Center angezeigt.
Zurücksetzen des Systems Der Inhalt des Verkehrszeichen-Dis‐
plays kann im Menü Einstellungen der Verkehrszeichen-Assistent-Seite
durch Anwählen von Zurücksetzen
und Bestätigen mittels Drücken auf
SET/CLR am Blinkerhebel oder 9 in
der Fernbedienung am Lenkrad ge‐
löscht werden.
Alternativ dazu können Sie den Sei‐
teninhalt löschen, indem Sie drei Se‐
kunden auf SET/CLR oder 9
drücken.
Nach erfolgreichem Reset ist ein Ton
zu hören. Das folgende "Standardzei‐ chen" wird dann so lange angezeigt,bis das nächste Verkehrszeichen er‐kannt oder über die Kartendaten des
Navigationssystems zur Verfügung
gestellt wird.
In bestimmten Fällen wird der Inhalt
des Verkehrszeichen-Assistenten
automatisch gelöscht.

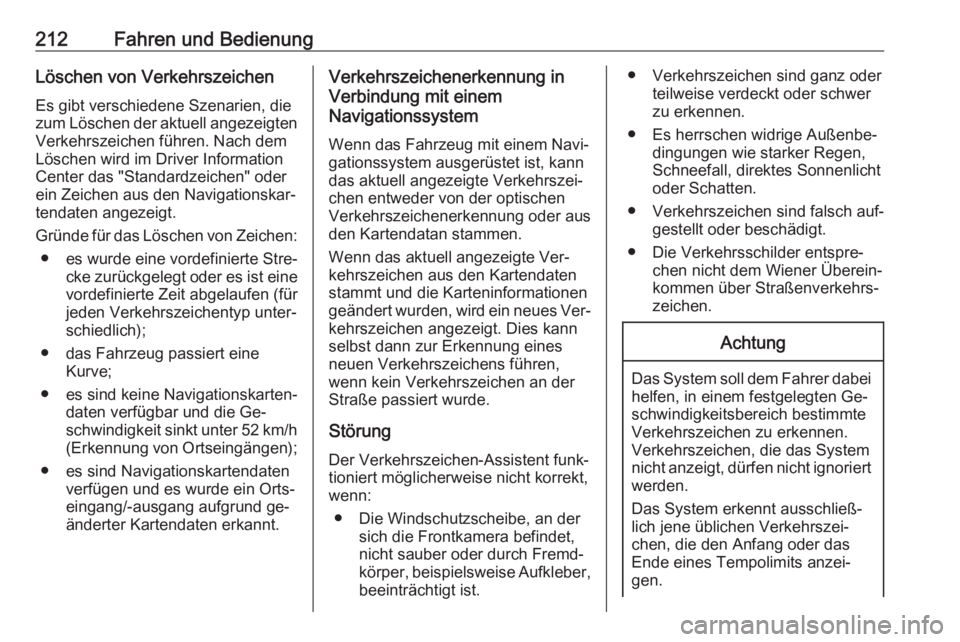

212Fahren und BedienungLöschen von Verkehrszeichen
Es gibt verschiedene Szenarien, die
zum Löschen der aktuell angezeigten Verkehrszeichen führen. Nach demLöschen wird im Driver Information
Center das "Standardzeichen" oder
ein Zeichen aus den Navigationskar‐
tendaten angezeigt.
Gründe für das Löschen von Zeichen: ● es wurde eine vordefinierte Stre‐ cke zurückgelegt oder es ist eine
vordefinierte Zeit abgelaufen (für jeden Verkehrszeichentyp unter‐
schiedlich);
● das Fahrzeug passiert eine Kurve;
● es sind keine Navigationskarten‐ daten verfügbar und die Ge‐schwindigkeit sinkt unter 52 km/h (Erkennung von Ortseingängen);
● es sind Navigationskartendaten verfügen und es wurde ein Orts‐
eingang/-ausgang aufgrund ge‐
änderter Kartendaten erkannt.Verkehrszeichenerkennung in
Verbindung mit einem
Navigationssystem
Wenn das Fahrzeug mit einem Navi‐
gationssystem ausgerüstet ist, kann
das aktuell angezeigte Verkehrszei‐
chen entweder von der optischen
Verkehrszeichenerkennung oder aus
den Kartendatan stammen.
Wenn das aktuell angezeigte Ver‐
kehrszeichen aus den Kartendaten
stammt und die Karteninformationen
geändert wurden, wird ein neues Ver‐
kehrszeichen angezeigt. Dies kann
selbst dann zur Erkennung eines
neuen Verkehrszeichens führen,
wenn kein Verkehrszeichen an der
Straße passiert wurde.
StörungDer Verkehrszeichen-Assistent funk‐
tioniert möglicherweise nicht korrekt,
wenn:
● Die Windschutzscheibe, an der sich die Frontkamera befindet,
nicht sauber oder durch Fremd‐
körper, beispielsweise Aufkleber,
beeinträchtigt ist.● Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer
zu erkennen.
● Es herrschen widrige Außenbe‐ dingungen wie starker Regen,
Schneefall, direktes Sonnenlicht
oder Schatten.
● Verkehrszeichen sind falsch auf‐ gestellt oder beschädigt.
● Die Verkehrsschilder entspre‐ chen nicht dem Wiener Überein‐
kommen über Straßenverkehrs‐
zeichen.Achtung
Das System soll dem Fahrer dabei helfen, in einem festgelegten Ge‐
schwindigkeitsbereich bestimmte
Verkehrszeichen zu erkennen.
Verkehrszeichen, die das System
nicht anzeigt, dürfen nicht ignoriert
werden.
Das System erkennt ausschließ‐ lich jene üblichen Verkehrszei‐
chen, die den Anfang oder das
Ende eines Tempolimits anzei‐
gen.

Fahren und Bedienung213Lassen Sie sich nicht aufgrund
dieser besonderen Funktion zu
einem risikoreichen Fahrstil verlei‐
ten.
Die Fahrgeschwindigkeit immer den Straßenverhältnissen anpas‐
sen.
Die Fahrerassistenzsysteme ent‐
heben den Lenker nicht von seiner
umfassenden Verantwortung für den sicheren Fahrbetrieb.
Spurhalteassistent
Der Spurhalteassistent trägt zur Ver‐
meidung von Unfällen infolge unbe‐
absichtigtem Verlassen der Fahrspur
bei. Die Frontkamera beobachtet die
Markierungen der Fahrspur, in der
sich das Fahrzeug befindet. Wenn
sich das Fahrzeug einer Fahrspur‐
markierung nähert, wird das Lenkrad
leicht bewegt, um das Fahrzeug wie‐
der in die Spur zurückzuführen. In
gleiche Richtung lenken, falls System
nicht ausreichend lenkt. Leicht
gegenlenken, wenn Spurwechsel be‐ absichtigt ist.
Wird die Fahrspurmarkierung erheb‐
lich überfahren, löst der Spurhalteas‐ sistent eine optische und akustischeWarnung aus.
Es wird ein unbeabsichtigtes Verlas‐
sen der Fahrspur angenommen
● ohne Blinken
● beim Blinken in die entgegenge‐ setzte Richtung des Verlassens
der Fahrspur
● ohne Bremsen
● ohne Gasgeben
● ohne aktives Lenken.
Hinweis
Das System wird bei Erkennung von
unklaren Fahrspurmarkierungen,
z. B. in Baustellenbereichen, ausge‐ schaltet.
Hinweis
Bei Erkennung von zu schmalen, zu breiten oder zu stark gekrümmten
Fahrspuren kann das System aus‐
geschaltet werden.Einschalten
Der Spurhalteassistent wird durch
Drücken auf a aktiviert. Die leucht‐
ende LED in der Taste zeigt an, dass
das System eingeschaltet ist.
Wenn die Kontrollleuchte a in der
Instrumenteneinheit grün leuchtet, ist das System zur Assistenz bereit.

214Fahren und BedienungDas System arbeitet nur bei Fahrge‐
schwindigkeiten zwischen 60 km/h
und 180 km/h, wenn Fahrspurmarkie‐ rungen vorhanden sind.
Wenn sich das Fahrzeug einer er‐
kannten Fahrspurmarkierung nähert,
ohne dass der Blinker in diese Rich‐
tung gesetzt ist, führt das System
eine leichte Lenkradbewegung aus,
während die Kontrollleuchte a nach
Gelb wechselt.
Bei erheblichem Verlassen der Fahr‐
spur warnt das System mittels Blin‐
ken von a in Verbindung mit drei
Warntönen aus der jeweiligen Rich‐ tung.
Das System funktioniert nur, wenn
Fahrspurmarkierungen erkannt wer‐
den.
Wenn das System nur Fahrspurmar‐
kierungen auf einer Straßenseite er‐
kennt, assistiert es nur für diese
Seite.
Der Spurhalteassistent erkennt ein
freihändiges Fahren. In diesem Fall
wird eine Meldung im Driver Informa‐
tion Center angezeigt, und es ertöntein Warnton, solange der Spurhal‐
teassistent ein freihändiges Fahren
erkennt.
Ausschalten Durch Drücken auf a wird das Sys‐
tem deaktiviert. Die LED in der Taste
erlischt.
Störung Die Systemleistung kann beeinträch‐
tigt werden durch:
● verschmutzte Windschutz‐ scheibe oder Fremdkörper wieAufkleber
● nahe vorausfahrende Fahrzeuge
● quer geneigte Straßen
● kurvenreiche oder hügelige Stra‐
ßen
● Straßenränder
● Straßen mit ungenügenden Fahrspurmarkierungen
● plötzliche Lichtwechsel
● nachteilige Umweltbedingungen wie starker Regen oder Schnee
● Fahrzeugmodifizierungen, z. B. Reifen.Schalten Sie das System aus, wenn
es durch Teerflecken, Schatten,
Fahrbahnrisse, zeitweilige oder Bau‐
stellen-Fahrspurmarkierungen oder
sonstige Unzulänglichkeiten gestört
ist.9 Warnung
Konzentrieren Sie sich stets auf
die Straße und halten das Fahr‐
zeug korrekt in der Fahrspur. An‐
dernfalls können Fahrzeugschä‐
den, Verletzungen oder Tod die
Folge sein.
Der Spurhalteassistent lenkt das
Fahrzeug nicht ununterbrochen.
Das System kann das Fahrzeug
nicht in der Spur halten oder einen
Alarm auslösen, selbst wenn eine
Fahrspurmarkierung erkannt
wurde.
Das Lenken des Spurhalteassis‐
tenten könnte nicht ausreichend
sein, um ein Verlassen der Fahr‐
spur zu vermeiden.
