2015 YAMAHA YZF-R1 Manual de utilização (in Portuguese)

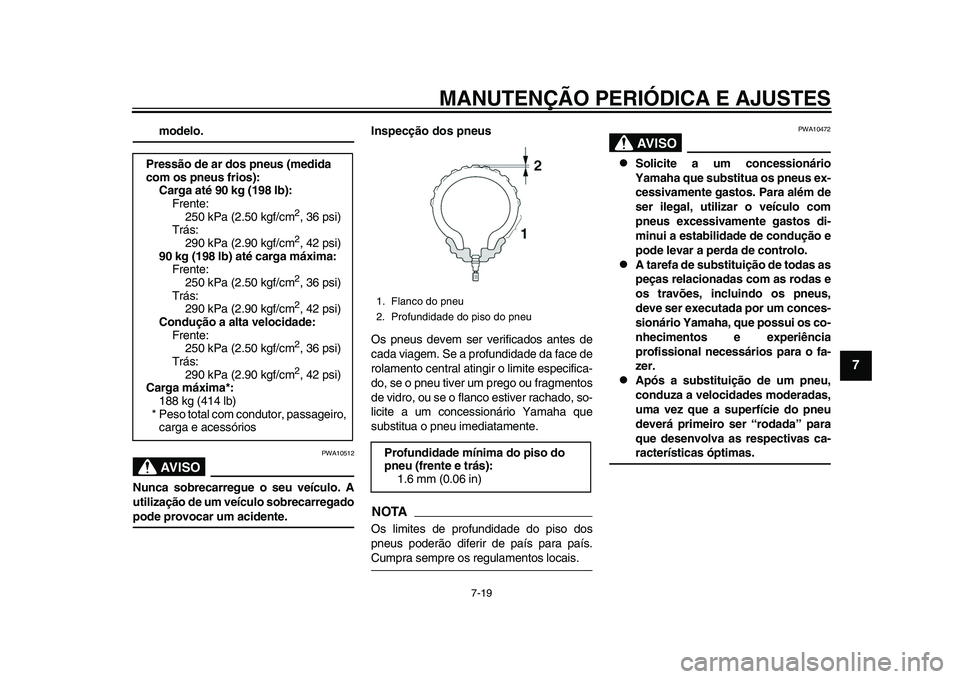

MANUTENÇÃO PERIÓDICA E AJUSTES
7-19
1
2
3
4
5
678
9
10
11
12
modelo.AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarregadopode provocar um acidente. Inspecção do
s pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifica-
do, se o pneu tiver um prego ou fragmentos
de vidro, ou se o flanco estiver rachado, so-
licite a um concessionário Yamaha que
substitua o pneu imediatamente.
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.Cumpra sempre os regulamentos locais.
AVISO
PWA10472

Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabilidade de condução e
pode levar a perda de controlo.

A tarefa de substituição de todas as
peças relacionadas com as rodas e
os travões, incluindo os pneus,
deve ser executada por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.

Após a substituição de um pneu,
conduza a velocidades moderadas,
uma vez que a superfície do pneu
deverá primeiro ser “rodada” para
que desenvolva as respectivas ca-racterísticas óptimas.
Pressão de ar dos pneus (medida
com os pneus frios):
Carga até 90 kg (198 lb):
Frente:250 kPa (2.50 kgf/cm
2, 36 psi)
Trás:
290 kPa (2.90 kgf/cm2, 42 psi)
90 kg (198 lb) até carga máxima: Frente:
250 kPa (2.50 kgf/cm2, 36 psi)
Trás: 290 kPa (2.90 kgf/cm2, 42 psi)
Condução a alta velocidade: Frente:250 kPa (2.50 kgf/cm2, 36 psi)
Trás: 290 kPa (2.90 kgf/cm2, 42 psi)
Carga máxima*:
188 kg (414 lb)
* Peso total com condutor, passageiro, carga e acessórios
1. Flanco do pneu
2. Profundidade do piso do pneuProfundidade mínima do piso do
pneu (frente e trás): 1.6 mm (0.06 in)
2CR-F8199-P0.book 19 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-20
1
2
3
4
5
67
8
9
10
11
12
Informações relativas aos pneus
Este modelo está equipado com pneus sem
câmara de ar e válvulas de ar do pneu.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para garan-
tir que estão em condições para
continuarem a ser usados.
AVISO
PWA10482

Os pneus da frente e de trás devem ser da mesma marca e modelo;
caso contrário, as características
de condução do motociclo podem
ser diferentes, o que poderia causar
um acidente.

Certifique-se sem
pre de que as
tampas das válvulas estão bem ins-
taladas para evitar a fuga de pres-
são de ar.

Utilize apenas as válvulas para
pneus e os núcleos de válvula indi-
cados na lista abaixo para evitar o
esvaziamento dos pneus durante acondução a alta velocidade.
Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha.
AVISO
PWA10601
Este motociclo está equipado com
pneus para velocidade super alta. Verifi-
que os pontos seguintes de modo a tirar
o máximo partido da eficiência destes
pneus.
Utilize apenas os pneus sobresse-
lentes especificados. Outro tipo de
1. Válvula de ar do pneu
2. Núcleo da válvula de ar do pneu
3. Tampa da válvula de ar do pneu com vedante
Pneu da frente:Tamanho:120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BATTLAX RA-
CING STREET RS10F G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
Pneu de trás: Tamanho:
190/55 ZR17M/C (75W) (YZF-R1)
200/55 ZR17M/C (78W)
(YZF-R1M)
Fabricante/modelo: BRIDGESTONE/BATTLAX RA-
CING STREET RS10R G
PIRELLI/DIABLO SUPERCORSA
SP (YZF-R1)
DIANTEIRO e TRASEIRO:
Válvula de ar do pneu:TR412
Núcleo de válvula:
#9100 (de origem)
2CR-F8199-P0.book 20 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-21
1
2
3
4
5
678
9
10
11
12
pneus poderá rebentar a velocida-
des super altas.

Os pneus completamente novos
podem ter uma aderência relativa-
mente fraca em certas superfícies
de estrada até terem sido “roda-
dos”. Portanto, depois de instalar
um pneu novo, é aconselhável con-
duzir moderadamente durante
aproximadamente 100 km (60 mi)
antes de fazer qualquer viagem a
alta velocidade.

Os pneus têm de ser aquecidos an-
tes de uma viagem a alta velocida-
de.

Ajuste sempre a pressão de ar dos
pneus em conformidade com ascondições de utilização.
PAU66460
Rodas de magnésio fundidoPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu motoci-
clo, tenha atenção aos seguintes pontos
relativos a estas rodas.
Antes de cada viagem, deverá verifi-
car se os aros da rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não
tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.

A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar em fraco desem-
penho, características de
manuseamento adversas e vida redu-
zida do pneu.
Estas rodas são feitas de magnésio e re-
querem cuidados especiais.

Ao equilibrar a roda, devem utilizar-se
pesos de encaixe para evitar riscar a
roda.

Inspeccione regularmente a roda para
verificar se apresenta fendas e riscos.
Utilize tinta para retoques ou outro se- lante para evitar a corrosão.

Siga as instruções de limpeza indica-
das na página 8-1.
2CR-F8199-P0.book 21 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-22
1
2
3
4
5
67
8
9
10
11
12
PAU67341
Ajuste da folga da alavanca da
embraiagemA folga da alavanca da embraiagem deverá
medir 10.0–15.0 mm (0.39–0.59 in) como
ilustrado. Verifique periodicamente a folga
da alavanca da embraiagem e, se necessá-
rio, ajuste como se segue.
Para aumentar a folga da alavanca da em-
braiagem, rode a respetiva cavilha ajusta-
dora na alavanca da embraiagem na
direcção (a). Para reduzir a folga da alavan-
ca da embraiagem, rode a cavilha ajustado-
ra na direcção (b).NOTACaso não consiga obter a folga especifica- da para a alavanca da embraiagem seguin-
do os procedimentos de
scritos acima, faça
o seguinte.
1. Rode a cavilha ajustadora na alavan- ca da embraiagem totalmente na di-
recção (a) para desapertar o cabo da
embraiagem.
2. Retire a carenagem B. (Consulte a página 7-8.)
3. Desaperte a contraporca mais abaixo
no cabo da embraiagem.
4. Para aumentar a folga da alavanca da embraiagem, rode a respetiva porca
ajustadora na direcção (a). Para redu-
zir a folga da alavanca da embraia-
gem, rode a porca ajustadora na
direcção (b). 5. Aperte a contraporca.
6. Monte a carenagem.
1. Cavilha ajustadora da folga da alavanca
da embraiagem
2. Folga da alavanca da embraiagem
1
2 (a)
(b)
1. Contraporca
2. Porca ajustadora da folga da alavanca da
embraiagem
1 2
(a)(b)
2CR-F8199-P0.book 22 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-23
1
2
3
4
5
678
9
10
11
12
PAU37914
Verificação da folga da alavanca
do travãoNão deve haver folga na extremidade da
alavanca do travão. Caso haja folga, solicite
a um concessionário Yamaha que inspec-
cione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca do travão pode indicar a pre-
sença de ar no sistema hidráulico. Se
houver ar no sistema hidráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hidráulico diminuirá o
desempenho dos travões, o que poderá
resultar na perda de controlo e num aci-
dente.
PAU36504
Interruptores das luzes dos
travõesA luz do travão, que é activada pelo pedal
do travão e pela al avanca do travão, deve
acender-se imediatamente antes da trava-
gem se concluir. Se necessário, solicite a
um concessionário Yamaha que ajuste os
interruptores da luz do travão.
1. Sem folga da alavanca do travão
1
2CR-F8199-P0.book 23 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-24
1
2
3
4
5
67
8
9
10
11
12
PAU22393

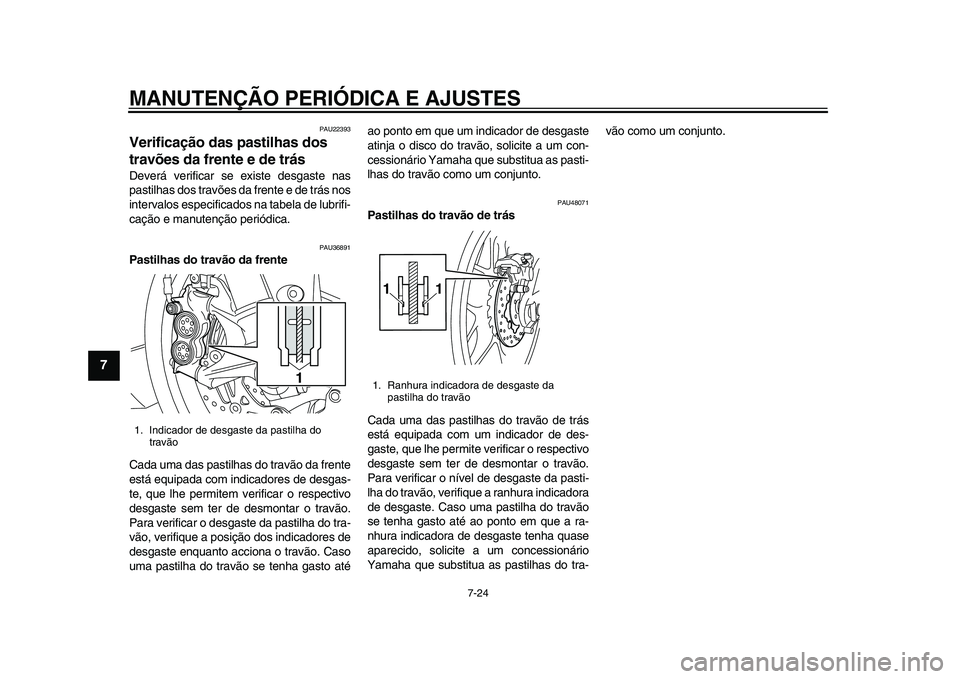

Verificação das pastilhas dos
travões da frente e de trásDeverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás nos
intervalos especificados na tabela de lubrifi-
cação e manutenção periódica.
PAU36891
Pastilhas do travão da frente
Cada uma das pastilhas do travão da frente
está equipada com indicadores de desgas-
te, que lhe permitem verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o desgaste da pastilha do tra-
vão, verifique a posição dos indicadores de
desgaste enquanto acciona o travão. Caso
uma pastilha do travão se tenha gasto até ao ponto em que um indicador de desgaste
atinja o disco do travão, solicite a um con-
cessionário Yamaha que substitua as pasti-
lhas do travão como um conjunto.
PAU48071
Pastilhas do travão de trás
Cada uma das pastil
has do travão de trás
está equipada com um indicador de des-
gaste, que lhe permite verificar o respectivo
desgaste sem ter de desmontar o travão.
Para verificar o nível de desgaste da pasti-
lha do travão, verifique a ranhura indicadora
de desgaste. Caso uma pastilha do travão
se tenha gasto até ao ponto em que a ra-
nhura indicadora de desgaste tenha quase
aparecido, solicite a um concessionário
Yamaha que substitua as pastilhas do tra- vão como um conjunto.
1. Indicador de desgaste da pastilha do
travão
1
1. Ranhura indicadora de desgaste da pastilha do travão
1
1
2CR-F8199-P0.book 24 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-25
1
2
3
4
5
678
9
10
11
12
PAU22582
Verificação do nível de líquido
dos travõesAntes de conduzir, verifique se o líquido dos
travões se encontra acima da marca de ní-
vel mínimo. Ao verificar o nível do líquido,
certifique-se de que o topo do reservatório
se encontra na horizontal. Reabasteça o lí-
quido dos travões, se necessário.
Travão dianteiro Travão traseiro
AVISO
PWA15991
Uma manutenção inadequada pode re-
sultar em perda de capacidade de trava-
gem. Cumpra as seguintes precauções:
Se o líquido dos travões for insufi-
ciente, poderá ocorrer entrada de ar
no sistema de travagem, reduzindo
o desempenho da travagem.

Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
do dos travões DOT 4 de um
recipiente selado.

Utilize apenas o líquido dos travões
especificado, caso contrário os ve-dantes de borracha podem deterio-
rar-se, causando fugas.

Reabasteça com o mesmo tipo de
líquido de travões. A adição de lí-
quido dos travões diferente de DOT
4 pode resultar numa reacção quí-
mica nociva.

Durante o reabast
ecimento, tenha
cuidado para que não entre água no
reservatório de líquido dos travões.
A água fará o ponto de ebulição do
fluido descer significativamente e
poderá resultar na formação deuma bolsa de vapor.
PRECAUÇÃO
PCA17641
O líquido dos travões poderá danificar
superfícies pintadas ou peças plásticas.
Limpe sempre de imediato o líquido der-ramado.
À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gr adualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas-
tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões desc er repentinamente,
1. Marca do nível mínimo
1
1. Marca do nível mínimoLíquido dos travões especificado:
DOT 4
1
2CR-F8199-P0.book 25 ページ ２０１５年１月１３日　火曜日　午後３時４６分

MANUTENÇÃO PERIÓDICA E AJUSTES
7-26
1
2
3
4
5
67
8
9
10
11
12
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.
PAU22733
Mudança do líquido dos travõesSolicite a um concessionário Yamaha que
substitua o líquido dos travões nos interva-
los especificados na tabela de lubrificação e
manutenção periódica. Para além disso,
mande substituir os vedantes de óleo dos
cilindros mestre e das pinças, assim como
os tubos dos travões, nos intervalos especi-
ficados a seguir ou sempre que apresentem
danos ou fugas.
Vedantes de óleo: Substitua de dois
em dois anos.

Tubos dos travões: Substitua de qua-
tro em quatro anos.
PAU22762
Folga da corrente de
transmissãoA folga da corrente de transmissão deve
ser verificada antes de cada viagem e, se
necessário, ajustada.
PAU22776
Verificação da folga da corrente de
transmissão
1. Coloque o motociclo no descanso la- teral.NOTAAo verificar e ajustar a folga da corrente de
transmissão, o motociclo não deve ter qual-quer tipo de carga.
2. Mude a transmissão para ponto morto.
3. Meça a folga da corrente de transmis- são como indicado.
Folga da corrente de transmissão: 25.0–35.0 mm (0.98–1.38 in)
2CR-F8199-P0.book 26 ページ ２０１５年１月１３日　火曜日　午後３時４６分
