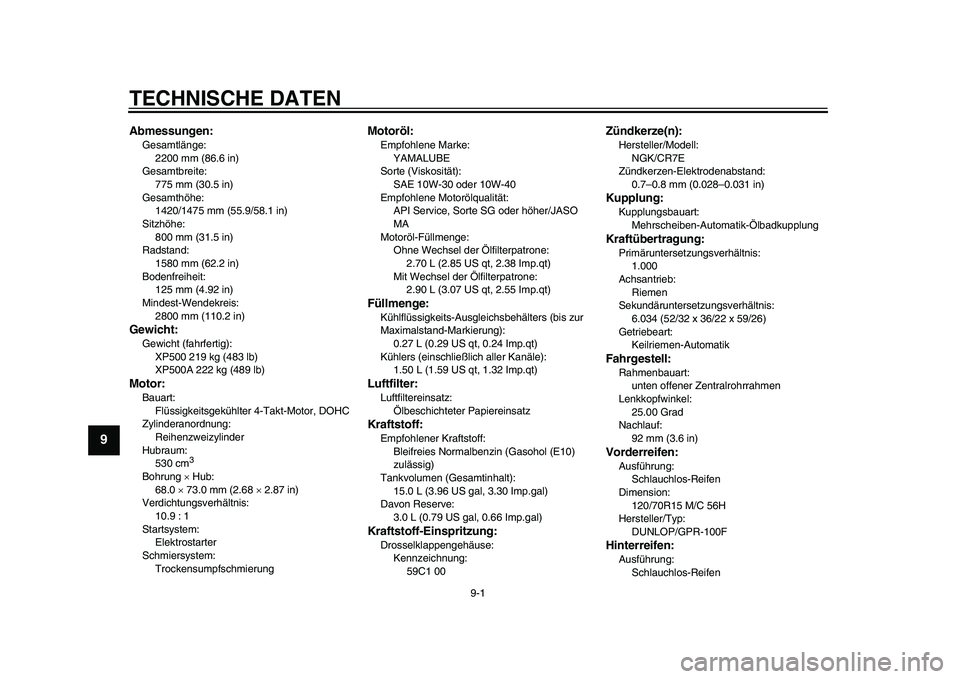

TECHNI SCHE DATEN
GAU50 91S
Abmessungen:Ge samtlänge:
2200 mm ( 86.6 in)
Ge samt breite:
775 mm ( 30.5 in)
Ge samthöhe:
1420/1475 mm (55. 9/5 8.1 in)
S itzhöhe:
800 mm ( 31.5 in)
R ad sta nd:
158 0 mm (62.2 in)
Bodenfreiheit: 125 mm (4. 92 in)
Minde st-Wendekrei s:
2 800 mm (110.2 in)Gewicht:Gewicht (f ahrfertig):
XP500 21 9 kg (4 83 lb )
XP500A 222 kg (4 89 lb)Motor:B auart:
Flü ssigkeit sgekühlter 4-T akt-Motor, DOHC
Zylinder anordnu ng:
Reihenzweizylinder
H ub raum:
5 30 cm
3
Bohr ung  H ub:
6 8.0  73.0 mm (2.6 8  2. 87 in)
Verdicht ung sverhältni s:
10. 9 : 1
S ta rt sys tem:
Elektro sta rter
S chmier sy stem:
Trocken sumpf schmier ung
Motoröl:Empfohlene Ma rke:
YAMALUBE
S orte (Vi sko sität):
S AE 10W- 30 oder 10W-40
Empfohlene Motorölq ualität:
API Service, Sorte SG oder höher/JA SO
MA
Motoröl-Füllmenge: Ohne Wech sel der Ölfilterp atrone:
2.70 L (2.8 5 US qt, 2.38 Imp.qt)
Mit Wechs el der Ölfilterp atrone:
2.9 0 L ( 3.07 U S qt, 2.55 Imp.qt)Füllmenge:Kühlflü ssigkeit s-A us gleich sbehälter s ( bis z ur
M axim als ta nd-M arkieru ng):
0.27 L (0.29 US qt, 0.24 Imp.qt)
Kühler s (ein schließlich aller Ka näle):
1.50 L (1.59 US qt, 1.3 2 Imp.qt)Luftfilter:Lu ftfilterein satz:
Öl be schichteter P apierein satzKraftstoff:Empfohlener Kr aftstoff:
Bleifreie s Norm alb enzin (G asohol (E10)
z u lä ss ig)
T ankvol umen (Gesa mtinhalt):
15.0 L ( 3.9 6 U S ga l, 3.3 0 Imp.g al)
D avon Re serve:
3 .0 L (0.79 US g al, 0.66 Imp.g al)Kraftstoff-Einspritzung:Dro sselkl appengehä use:
Kennzeichn ung:
5 9C1 00
Zündkerze(n):Her steller/Modell:
NGK/CR7E
Zündkerzen-Elektroden absta nd:
0.7–0. 8 mm (0.02 8–0.0 31 in)Kupplung:K uppl ungsbaua rt:
Mehr schei ben-A utom atik-Öl badkuppl ungKraftübertragung:Primär unter setz ung sverhältni s:
1.000
Ach santrie b:
Riemen
S ek undär unter setz ungs verhältni s:
6.03 4 (52/ 32 x 3 6/22 x 5 9/26)
Getrie beart:
Keilriemen-A utom atikFahrgestell:R ahmen bauart:
u nten offener Zentr alrohrr ahmen
Lenkkopfwinkel: 25.00 Gr ad
N achl auf:
9 2 mm ( 3.6 in)Vorderreifen:A us führ ung:
S chl auchlo s-Reifen
Dimen sion:
120/70R15 M/C 56H
Her steller/Typ:
DUNLOP/GPR-100FHinterreifen:A us führ ung:
S chl auchlo s-Reifen
2PW-9-G0_1.book 1 ページ ２０１５年２月１９日　木曜日　午後３時４７分

TECHNISCHE DATEN
9-2
1
2
3
4
5
6
7
8910
11
12

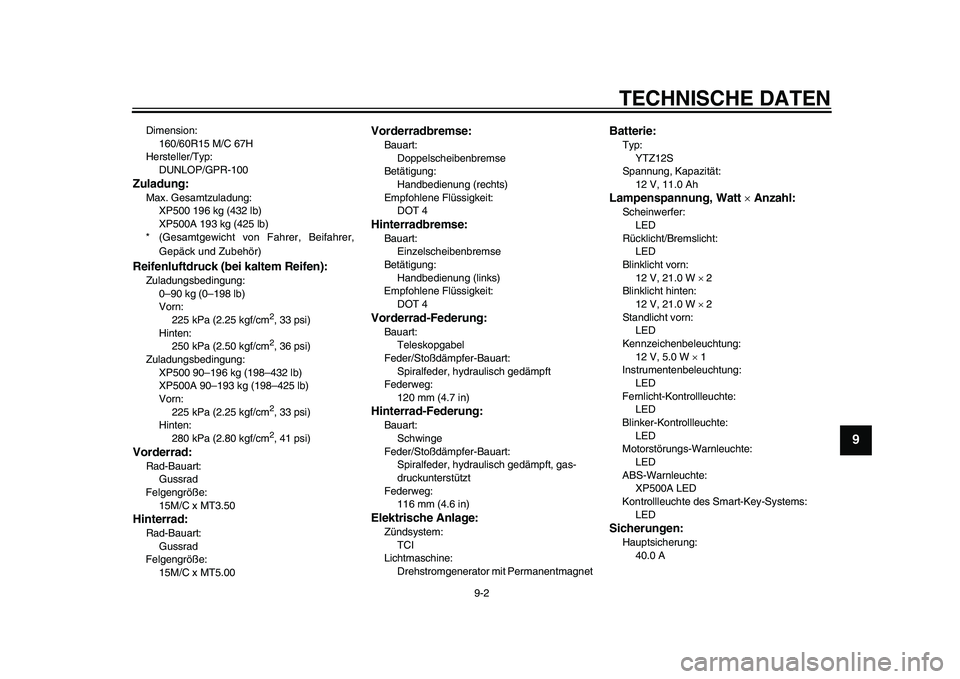

Dimen sion:
160/60R15 M/C 67H
Her steller/Typ:
DUNLOP/GPR-100Zuladung:M ax. Gesa mtzula dung:
XP500 1 96 kg (4 32 l b)
XP500A 193 kg (425 lb)
*(Ge samtgewicht von F ahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zula dungsb eding ung:
0– 90 kg (0–1 98 lb )
Vorn:
225 kP a (2.25 kgf/cm
2, 33 ps i)
Hinten: 250 kP a (2.50 kgf/cm2, 3 6 p si)
Z ula dungsb eding ung:
XP500 90–1 96 kg (1 98–4 32 l b)
XP500A 90–193 kg (1 98–425 lb)
Vorn: 225 kP a (2.25 kgf/cm2, 33 ps i)
Hinten:
280 kP a (2.8 0 kgf/cm2, 41 p si)
Vorderrad:R ad-B aua rt:
G uss ra d
Felgengröße:
15M/C x MT 3.50Hinterrad:R ad-B aua rt:
G uss ra d
Felgengröße:
15M/C x MT5.00
Vorderradbremse:Bauart:
Doppel schei ben brem se
Betätig ung:
H and bedienu ng (recht s)
Empfohlene Flüssigkeit: DOT 4Hinterradbremse:Bauart:
Einzel schei benb rem se
Betätig ung:
H and bedienu ng (link s)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Tele skopg abel
Feder/ Stoßdämpfer-B auart:
S pira lfeder, hydr aulisch gedämpft
Federweg: 120 mm (4.7 in)Hinterrad-Federung:Bauart:
S chwinge
Feder/ Stoßdämpfer-B auart:
S pira lfeder, hydr aulisch gedämpft, g as-
dr ucku nter stützt
Federweg: 116 mm (4.6 in)Elektrische Anlage:Zünd system:
TCI
Lichtm aschine:
Drehs tromgener ator mit Perm anentm agnet
Batterie:Typ:
YTZ12 S
S pann ung, K ap azität:
12 V, 11.0 AhLampenspannung, Watt  Anzahl:Scheinwerfer:
LED
Rücklicht/Brem slicht:
LED
Blinklicht vorn: 12 V, 21.0 W  2
Blinklicht hinten:
12 V, 21.0 W  2
S ta ndlicht vorn:
LED
Kennzeichenb eleucht ung:
12 V, 5.0 W  1
In str umentenb eleucht ung:
LED
Fernlicht-Kontrollle uchte:
LED
Blinker-Kontrollle uchte:
LED
Motor stör ungs -Warnle uchte:
LED
AB S-W arnle uchte:
XP500A LED
Kontrollle uchte de s S m art-Key- System s:
LEDS icherungen:H au pts icher ung:
40.0 A
2PW-9-G0_1.book 2 ページ ２０１５年２月１９日　木曜日　午後３時４７分

TECHNISCHE DATEN
9- 3
1
2
3
4
5
6
7
89
10
11
12

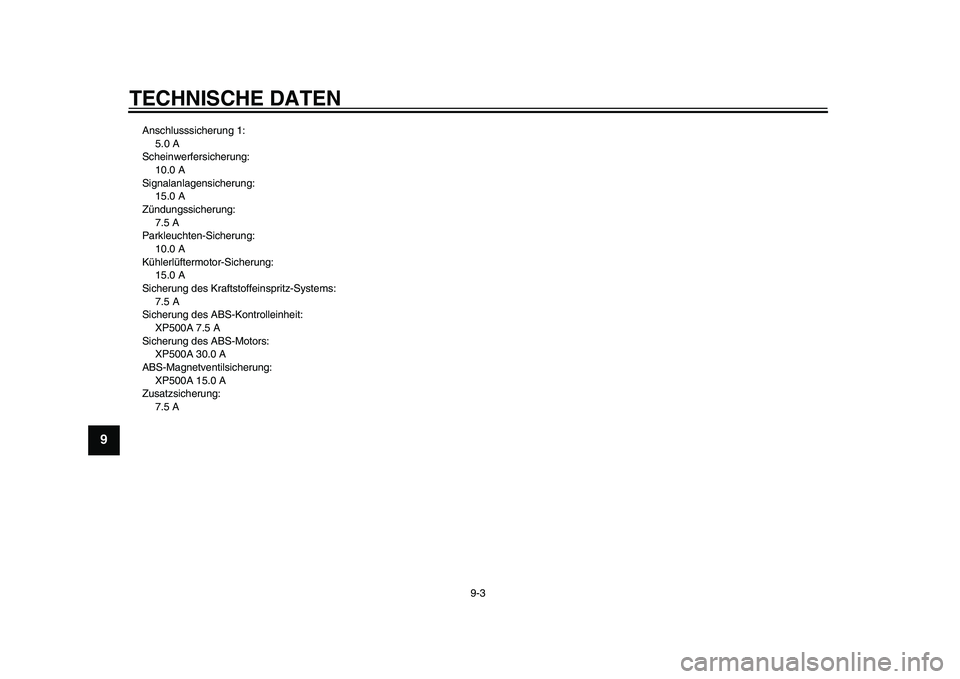

An schlusssicher ung 1:
5.0 A
S cheinwerfer sicher ung:
10.0 A
S ign ala nl agen sicher ung:
15.0 A
Zünd ung ssicher ung:
7.5 A
P arkle uchten- Sicher ung:
10.0 A
Kühlerlüftermotor- Sicher ung:
15.0 A
S icher ung des Krafts toffein spritz- System s:
7.5 A
S icher ung des ABS-Kontrolleinheit:
XP500A 7.5 A
S icher ung des ABS-Motor s:
XP500A 30.0 A
AB S-M agnetventil sicher u
ng:
XP

500A 15.0 A
Z usa tzsicher ung:
7.5 A
2PW-9-G0_1.book 3 ページ ２０１５年２月１９日　木曜日　午後３時４７分

10-1
1
2
3
4
5
6
7
8
91011
12

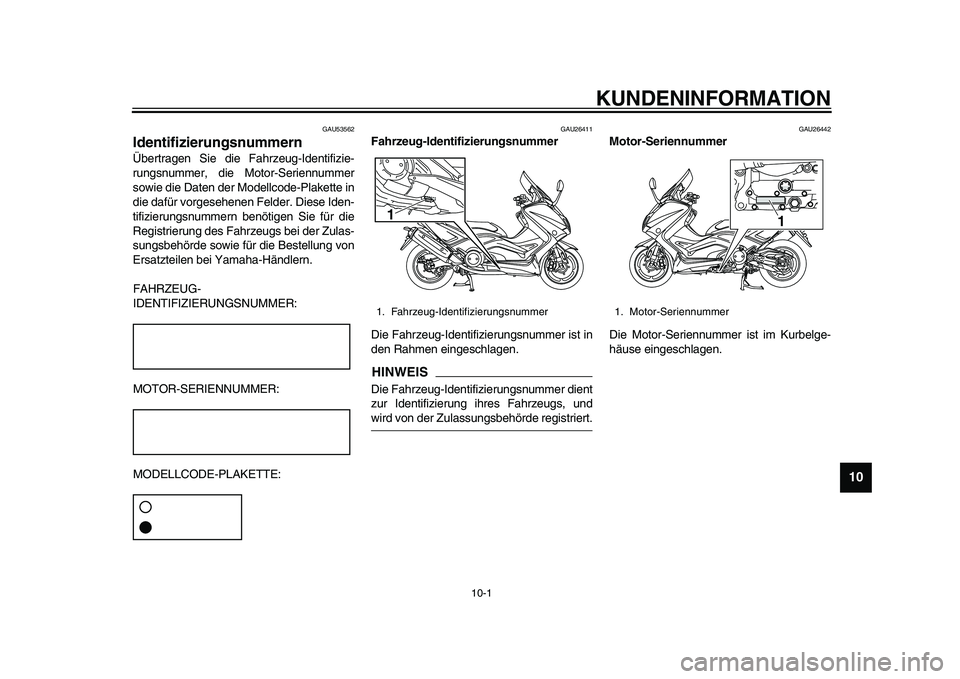

KUNDENINFORMATION
GAU53562
IdentifizierungsnummernÜ bertr agen Sie die F ahrze ug-Identifizie-
r u ng sn ummer, die Motor- Serienn ummer
s owie die Da ten der Modellcode-Pla kette in
die da für vorge sehenen Felder. Die se Iden-
tifizier ung sn u mmern benötigen Sie für die
Regis trierung des Fahrze ug s b ei der Z ulas -
su ng sbehörde sowie für die Be stellu ng von
Er sa tzteilen bei Y am aha-Händlern.
FAHRZEUG-
IDENTIFIZIERUNG SNUMMER:
MOTOR- SERIENNUMMER:
MODELLCODE-PLAKETTE:
GAU26411
Fahrzeug-Identifizierungsnummer
Die F ahrze ug-Identifizier ungs nummer i st in
den Ra hmen einge schl agen.HINWEISDie F ahrze ug-Identifizier ung sn ummer dient
z u r Identifizier ung ihre s F ahrze ugs, undwird von der Z ulassu ngsb ehörde regis triert.
GAU26442
Motor-Seriennummer
Die Motor- Seriennu mmer ist im K urb elge-
häus e einges chlagen.
1. F ahrze ug-Identifizier ungsnummer1
1. Motor- Serienn ummer
1
2PW-9-G0_1.book 1 ページ ２０１５年２月１９日　木曜日　午後３時４７分

KUNDENINFORMATION
10-2
1
2
3
4
5
6
7
8
910
11
12
GAU26501
Modellcode-Plakette
Die Modellcode-Plakette i st an der Innen-
s eite de s hinteren A bla gef ach s a ngeb ra cht.
( S iehe Seite 4-1 8.) Ü bertr agen Sie Inform a-
tionen auf die ser Pl akette in die vorges ehe-
nen Felder. Die se Inform ationen benötigen
S ie z ur Er satzteil-Be stellu ng bei Ihrem
Y am aha-Händler.1. Modellcode-Pl akette
1
2PW-9-G0_1.book 2 ページ ２０１５年２月１９日　木曜日　午後３時４７分

11-1
1
2
3
4
5
6
7
8
9
101112
INDEX

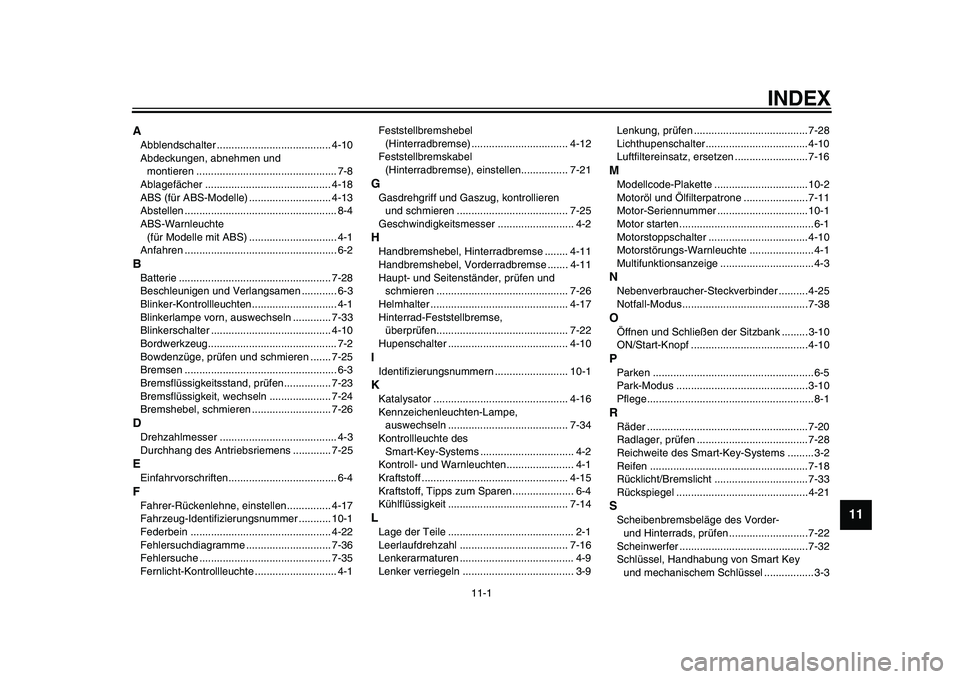

AA bblends chalter ....................................... 4-10
