2015 TOYOTA RAV4 Instructieboekje (in Dutch)

6497-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Gebruik van de krik (indien aanwezig)
Neem de volgende voorzorgsmaatregelen in acht.
Onjuist gebruik van de krik kan ertoe leiden dat de auto van de krik valt, wat
tot ernstig letsel kan leiden.
● Gebruik de krik uitsluitend voor het verwisselen van een wiel of de mon-
tage en het verwijderen van sneeuwkettingen.
● Gebruik voor het verwisselen van een lekke band uitsluitend de met de
auto meegeleverde krik.
Gebruik de krik niet voor het verwisselen van wielen van andere auto's en
gebruik ook geen krik van een andere auto.
● Zet de krik op de juiste wijze onder het kriksteunpunt.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een krik wordt ondersteund.
● Start de motor niet en ga niet met de auto rijden als deze door de krik
wordt ondersteund.
● Krik de auto niet op als er nog iemand in de auto aanwezig is.
● Plaats niets op of onder de krik als de auto wordt opgekrikt.
● Krik de auto niet verder op dan voor het verwisselen van het wiel noodza-
kelijk is.
● Plaats de auto op bokken als u onder de auto moet zijn.
● Parkeer de auto op een vaste vlakke ondergrond, activeer de parkeerrem
en zet de selectiehendel in stand P (automatische transmissie of Multi-
drive CVT) of in stand R (handgeschakelde transmissie). Plaats, indien
nodig, een wielblok voor of achter het wiel dat zich schuin tegenover het
wiel met de lekke band bevindt.
● Zorg wanneer u de auto laat zakken dat er niemand onder komt. Breng
mensen in de buurt op de hoogte van het laten zakken.
RAV4_OM_OM42A79E_(EE).book Page 649 Thursday, April 30, 2015 10:52 AM

6507-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Verwijder het kapje.
Haal de krik eruit.Losdraaien
Va s t d r a a i e n
Verwijderen van de kr ik (indien aanwezig)
1
2
1
2
RAV4_OM_OM42A79E_(EE).book Page 650 Thursday, April 30, 2015 10:52 AM

6517-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Verwijder de achterste afdek-
plaat.
Draai de bevestiging van het
reservewiel los.
Verwijderen van het reservewiel
1
2
WAARSCHUWING
■Bij het opbergen van de reservewiel
Zorg ervoor dat er geen vingers of andere lichaamsdelen tussen het
reservewiel en de carrosserie bekneld raken.
RAV4_OM_OM42A79E_(EE).book Page 651 Thursday, April 30, 2015 10:52 AM

6527-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Plaats wielblokken.
Verwijder de wieldop met een sleutel.
Auto's met full-cover wieldop
Plaats, om de wieldop te bescher-
men, een doek tussen de sleutel
en de wieldop.
Auto's met centrale wieldop
Vervangen van wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
RAV4_OM_OM42A79E_(EE).book Page 652 Thursday, April 30, 2015 10:52 AM

6537-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Draai de wielmoeren iets los
(één slag).
Draai deel van de krik met
de hand aan totdat de uitspa-
ring in de kop van de krik in
contact komt met het kriksteun-
punt.
De aanduidingen van de kriksteun-
punten bevinden zich onder de
dorpel. Deze duiden de kriksteun-
punten aan.
Monteer het verlengstuk van de
krik.
3
4
5
RAV4_OM_OM42A79E_(EE).book Page 653 Thursday, April 30, 2015 10:52 AM

6547-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
6
7
RAV4_OM_OM42A79E_(EE).book Page 654 Thursday, April 30, 2015 10:52 AM

6557-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Vervangen van wiel met een lekke band
● Raak de velgen of het gedeelte rond de remmen niet aan onmiddellijk
nadat met de auto is gereden.
Nadat met de auto is gereden, zijn de velgen en het gedeelte rond de rem-
men zeer heet. Wanneer u deze delen tijdens het verwisselen van een
wiel, enz. met uw handen, voeten of andere lichaamsdelen aanraakt, kan
dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leiden dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mogelijk met een momentsleutel vastdraaien met 103 Nm (10,5 kgm, 76 ft•lbf).
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout- gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (→Blz. 567)
■ Vervangen van een lekke band bij auto's met een elektrisch bedienbare
achterklep (indien aanwezig)
Schakel de hoofdschakelaar elektrisch bedienbare achterklep uit wanneer u
een band gaat vervangen o.i.d. ( →Blz. 169). Als u dit niet doet, kan de
achterklep onbedoeld in werking treden als de schakelaar elektrisch
bedienbare achterklep per ongeluk wordt aangeraakt, waardoor lichaams-
delen bekneld kunnen raken en letsel kan optreden.
RAV4_OM_OM42A79E_(EE).book Page 655 Thursday, April 30, 2015 10:52 AM

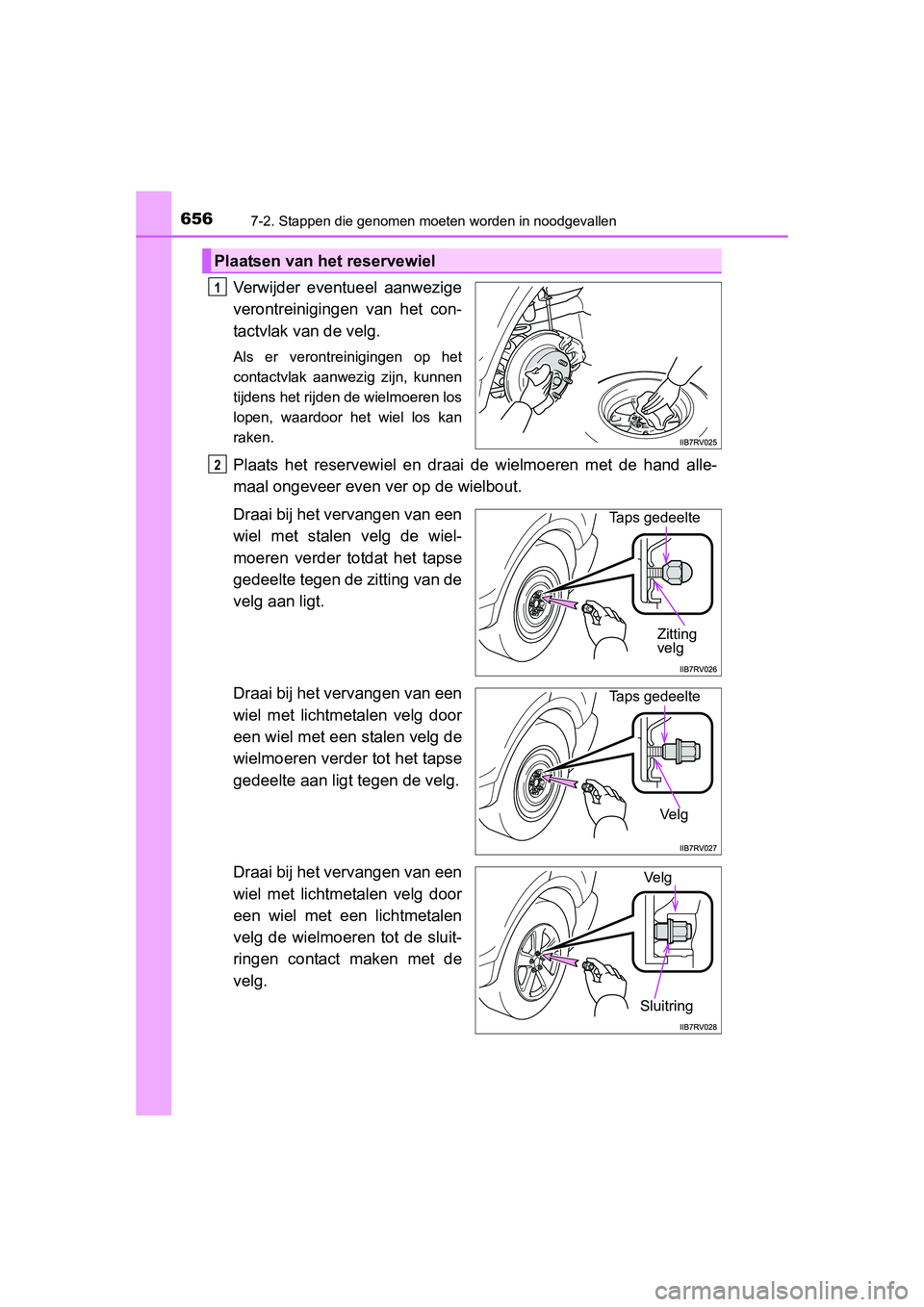

6567-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het reservewiel en draai de wielmoeren met de hand alle-
maal ongeveer even ver op de wielbout.
Draai bij het vervangen van een
wiel met stalen velg de wiel-
moeren verder totdat het tapse
gedeelte tegen de zitting van de
velg aan ligt.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een stalen velg de
wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Taps gedeelteZitting
velg
Taps gedeelte
Ve l g
Sluitring
Ve l g
