2015 TOYOTA RAV4 Instructieboekje (in Dutch)

6897-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)

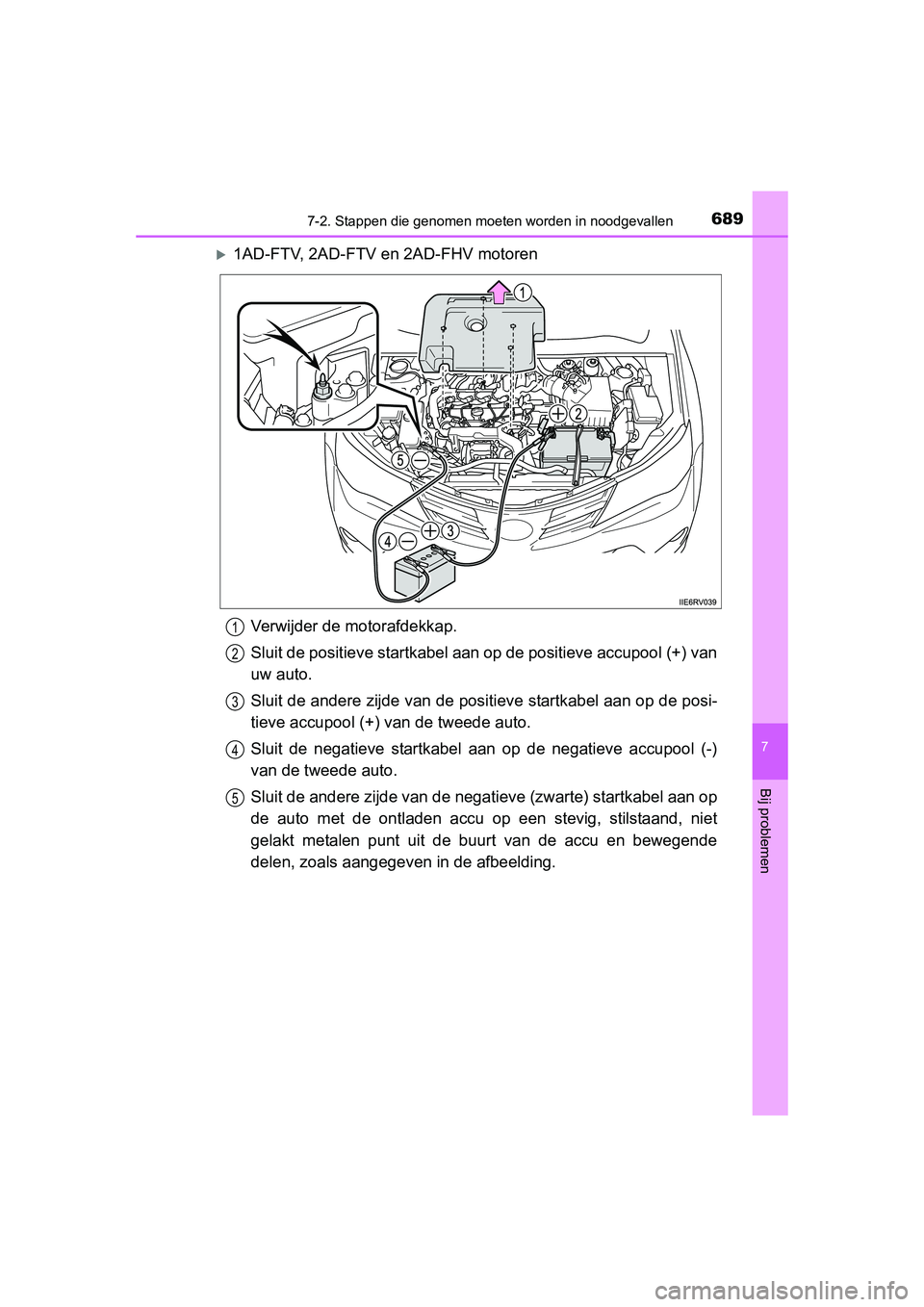

1AD-FTV, 2AD-FTV en 2AD-FHV motorenVerwijder de motorafdekkap.
Sluit de positieve startkabel aan op de positieve accupool (+) van
uw auto.
Sluit de andere zijde van de positi eve startkabel aan op de posi-
tieve accupool (+) van de tweede auto.
Sluit de negatieve startkabel aan op de negatieve accupool (-)
van de tweede auto.
Sluit de andere zijde van de negati eve (zwarte) startkabel aan op
de auto met de ontladen accu op een stevig, stilstaand, niet
gelakt metalen punt uit de buurt van de accu en bewegende
delen, zoals aangegev en in de afbeelding.
1
2
3
4
5
RAV4_OM_OM42A79E_(EE).book Page 689 Thursday, April 30, 2015 10:52 AM

6907-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Start de motor van de tweede auto. Verhoog het motortoerental iets
en laat de motor gedurende ongeveer 5 minuten met het ver-
hoogde toerental draaien om de accu van uw auto op te laden.
Alleen auto's met Smart entry-systeem en startknop: Open en sluit
een van de portieren terwijl het contact UIT staat.
Auto's zonder Smart entry-systeem en startknop:
Houd het motortoerental van de tweede auto constant en start de
motor van uw auto.
Auto's met Smart entry-systeem en startknop:
Houd het motortoerental van de tweede auto constant en start de
motor van uw auto door het contact AAN te zetten.
Verwijder de startkabels in exact de omgekeerde volgorde van aan-
sluiten als de motor van uw auto aangeslagen is.
Laat, nadat de motor van uw auto aangeslagen is, de auto zo snel
mogelijk nakijken door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
■ Starten van de motor wanneer de accu ontladen is (auto's met automati-
sche transmissie of Multidrive CVT)
De auto kan niet worden aangeduwd.
■ Voorkomen van ontlading van de accu
●Zet de koplampen en het audiosysteem uit als de motor niet draait.
● Schakel niet-noodzakelijke elektrische verbruikers uit als er gedurende lan-
gere tijd met lage snelheden gereden wordt, bijvoorbeeld in een file.
■ Laden van de accu
De accu zal geleidelijk aan ontladen, zelfs wanneer de auto niet in gebruik is.
Dit wordt veroorzaakt door natuurlijke ontlading en het effect van bepaalde
elektrische apparatuur. Als de auto langere tijd niet gebruikt wordt, kan de
accu ontladen en kan de auto mogelijk niet meer worden gestart. (De accu
laadt automatisch op tijdens het rijden.)
3
4
5
6
RAV4_OM_OM42A79E_(EE).book Page 690 Thursday, April 30, 2015 10:52 AM

6917-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)■
Opladen of vervangen van de accu (auto's met Smart entry-systeem en
startknop)
●Auto's met alarmsysteem: Zorg ervoor dat de sleutel zich niet in de auto
bevindt als de accu wordt opgeladen of vervangen. Wanneer het alarm
wordt geactiveerd, kan de sleutel in de auto worden ingesloten. ( →Blz. 96)
● Wanneer de accu is ontladen, is het in sommige gevallen niet mogelijk om
de portieren te ontgrendelen met het Smart entry-systeem met startknop.
Gebruik de afstandsbediening of de mechanische sleutel om de portieren te
vergrendelen of te ontgrendelen.
● Mogelijk start de motor niet bij de eerste poging nadat de accu weer is opge-
laden, maar start hij wel normaal na de tweede poging. Dit wijst niet op een
storing.
● De stand van het contact wordt door de auto opgeslagen. Wanneer de accu
weer wordt aangesloten, keert het systeem terug naar de stand die was
geselecteerd voordat de accu ontladen raakte. Zet het contact UIT voordat
u de accu losmaakt.
Wees extra voorzichtig bij het aansluiten van de accu wanneer u niet zeker
weet in welke stand het contact stond voordat de accu ontladen raakte.
■ Opladen of vervangen van de accu (auto's met Stop & Start-systeem)
Na het opladen van de accu of het weer aansluiten van de accupolen, wordt
de motor gedurende ongeveer 5 - 40 minuten mogelijk niet automatisch door
het Stop & Start-systeem uitgeschakeld.
■ Wanneer de accu wordt vervangen (auto's met Stop & Start-systeem)
Gebruik een accu die geschikt is voor gebruik met het Stop & Start-systeem
of een gelijkwaardige accu. Wanneer een niet-ondersteunde accu wordt
gebruikt, wordt de werking van het Stop & Start-systeem mogelijk beperkt om
de accu te beschermen.
Ook nemen de prestaties van de accu mogelijk af en kan de motor mogelijk
niet worden herstart. Neem voor meer informatie contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als de accu verwijderd of ontladen is
●De elektrisch bedienbare achterklep (indien aanwezig) moet worden geïniti-
aliseerd. ( →Blz. 171)
● Het schuifdak (indien aanwezig) moet geïnitialiseerd worden. ( →Blz. 200)
RAV4_OM_OM42A79E_(EE).book Page 691 Thursday, April 30, 2015 10:52 AM

6927-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Voorkomen van brand en explosie
Neem de volgende voorzorgsmaatregelen in acht om te voorkomen dat het
licht ontvlambare gas dat uit de accu kan komen, per ongeluk tot ontbran-
ding komt:
● Zorg ervoor dat de startkabel aangesloten wordt op de juiste accupool en
niet per ongeluk in aanraking komt met een ander onderdeel dan de
bedoelde accupool.
● Zorg ervoor dat de op de “+”-pool aangesloten startkabel niet in contact
komt met andere onderdelen of metalen oppervlakken, zoals metalen
steunen en ongelakt metaal.
● Laat de “+” en “-” klemmen van de startkabels niet in contact komen met
elkaar.
● Rook niet en gebruik geen lucifers, aanstekers en open vuur in de buurt
van de accu.
RAV4_OM_OM42A79E_(EE).book Page 692 Thursday, April 30, 2015 10:52 AM

6937-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Voorzorgsmaatregelen accu
De accu bevat giftige en corrosieve elektrolyt en de onderdelen van de accu
bevatten lood en loodhoudende samenstellingen. Neem bij het omgaan met
de accu de volgende voorzorgsmaatregelen in acht:
● Draag bij het werken met de accu altijd een veiligheidsbril en zorg ervoor
dat de vloeistof uit de accu niet in contact komt met de huid, kleding of de
carrosserie van de auto.
● Leun niet over de accu heen.
● Was accuvloeistof, die op de huid of in de ogen terecht is gekomen, direc\
t
weg met water en raadpleeg een arts.
Bedek de plaats waarop de accuvloeistof is terechtgekomen met een natte
spons of doek totdat er medische hulp kan worden verleend.
● Was altijd uw handen nadat u de accudrager, de accupolen en andere
accu-gerelateerde onderdelen hebt aangeraakt.
● Houd kinderen uit de buurt van de accu.
■ Voorkomen van schade aan de au to (auto's met handgeschakelde
transmissie)
Probeer de auto niet aan te duwen of aan te slepen, omdat hierdoor de drie-
wegkatalysator (benzinemotor) of de katalysator en de DPNR-katalysator
(dieselmotor) te heet kunnen worden en er brand kan ontstaan.
OPMERKING
■ Bij het omgaan met startkabels
Zorg er bij het aansluiten van de startkabels voor dat deze niet verstrikt
raken in de koelventilatoren of in de aandrijfriem van de motor.
RAV4_OM_OM42A79E_(EE).book Page 693 Thursday, April 30, 2015 10:52 AM

6947-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
Als de motor over verhit raakt
Breng de auto op een veilige plaats tot stilstand, schakel de aircon-
ditioning uit en zet vervolgens de motor af.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat de motor voldoende is afgekoeld de slangen en
het radiateurblok (radiateur) op sporen van lekkage.Radiateur
Koelventilator
Neem bij lekkage van een grote
hoeveelheid koelvloeistof onmid-
dellijk contact op met een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uit-
geruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt:●
Het waarschuwingslampje hoge koelvloeistoftemperatuur (→Blz. 622)
gaat branden of u merkt een verlies aan trekkrach t. (De auto accele-
reert bijvoorbeeld niet als het gaspedaal wordt ingetrapt.)
● Er komt stoom onder de motorkap uit.
Correctieprocedures
1
2
3
1
2
RAV4_OM_OM42A79E_(EE).book Page 694 Thursday, April 30, 2015 10:52 AM

6957-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
RAV4_OM_OM42A79E_(EE)
Het koelvloeistofniveau is correct als het zich tussen de streepjes
FULL en LOW bevindt.
Reservoir
FULL
LOW
Vul indien nodig koelvloeistof
bij.
In noodgevallen mag ook water
gebruikt worden als u geen koel-
vloeistof bij de hand hebt.
Start de motor, schakel de airconditioning in en controleer of de
koelventilatoren van de radiateur draaien en of er geen koelvloei-
stof lekt uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingescha-
keld direct na een koude start. Controleer of de ventilatoren draaien door
ernaar te luisteren en te voelen of er luchtstroom is. Schakel als u hier niet
zeker van bent de airconditioning nog een aantal keer in en uit. (De venti-
latoren werken mogelijk niet bij temperaturen beneden het vriespunt.)
Als de koelventilatoren niet draaien:
Zet de motor onmiddellijk uit en ne em contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de koelventilatoren draaien:
Laat de auto nakijken door de dichtstbijzijnde erkende Toyota-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
4
1
2
3
5
6
7
RAV4_OM_OM42A79E_(EE).book Page 695 Thursday, April 30, 2015 10:52 AM

6967-2. Stappen die genomen moeten worden in noodgevallen
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Bij controles in de motorruimte van uw auto
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan ernstig letsel,
zoals brandwonden, tot gevolg hebben.
● Als er stoom onder de motorkap vandaan komt, open de motorkap dan
niet voordat de stoom is verdwenen. De motorruimte kan zeer heet zijn.
● Houd uw handen en kleding (met name stropdassen, sjaals en dassen) uit
de buurt van de ventilatoren en aandrijfriemen. Anders kan dit ernstig let-
sel tot gevolg hebben.
● Draai de dop van het koelvloeistofreservoir niet los als de motor en de
radiateur heet zijn. Er kan hete stoom of koelvloeistof uit spuiten.
OPMERKING
■Bij het bijvullen van koelvloeistof
Vul langzaam koelvloeistof bij nadat de motor voldoende is afgekoeld. Het
te snel bijvullen van koude koelvloeistof bij een hete motor kan schade aan
de motor veroorzaken.
■ Voorkomen van beschadigin gen aan het koelsysteem
Houd u aan de volgende voorzorgsmaatregelen:
● Zorg dat de koelvloeistof niet verontreinigd raakt (bijvoorbeeld met zand of
stof)
● Gebruik geen koelvloeistofadditief.
