WAARSCHUWING
■Controle voor het rijden
Controleer of de motorkap goed dicht en vergrendeld is.
Als de motorkap niet goed vergrendeld is, kan hij tijdens het rijden onver-
wacht opengaan, waardoor een ongeval kan ontstaan met mogelijk ernstig
letsel tot gevolg.
■ Na plaatsing van de steun in de opening
Zorg ervoor dat de steun goed in de opening zit als de motorkap openstaat,
om te voorkomen dat de motorkap op uw hoofd of lichaam valt.
OPMERKING
■Bij het sluiten van de motorkap
Let erop de steun in het klemmetje te drukken alvorens de motorkap te slui-
ten. Als de motorkap wordt gesloten, terwijl de steun nog in de motorkap is
geplaatst, kan deze verbogen raken.
RAV4_OM_OM42A79E_(EE).book Page 529 Thursday, April 30, 2015 10:52 AM

5306-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
Plaatsen van een garagekrik
◆Voor
◆Achter
Krik de auto uitsluitend op met de garagekrik onder een van de
aangegeven kriksteunpunten. Als de auto wordt opgekrikt terwijl
de krik niet goed is geplaatst, kan de auto beschadigd raken of
van de krik vallen en er nstig letsel veroorzaken.
RAV4_OM_OM42A79E_(EE).book Page 530 Thursday, April 30, 2015 10:52 AM

5316-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Bij het opkrikken van uw auto
Voorzorgsmaatregelen die u in acht moet nemen ter voorkoming van ern-
stig letsel:
● Volg bij het gebruik van een garagekrik altijd de bij de krik geleverde hand-
leiding.
● Gebruik niet de krik die bij uw auto is geleverd.
● Zorg ervoor dat er zich geen lichaamsdelen bevinden onder een auto die
alleen door een garagekrik wordt ondersteund.
● Gebruik altijd een garagekrik en/of speciale bokken op een stevige, hori-
zontale ondergrond.
● Start de motor niet als de auto op een garagekrik staat.
● Parkeer de auto op een stevige vlakke ondergrond, zorg ervoor dat de
auto goed op de parkeerrem staat en zet de selectiehendel in stand P
(automatische transmissie of Multidrive CVT) of in stand R (handgescha-
kelde transmissie).
● Controleer of de garagekrik goed in het kriksteunpunt aangrijpt.
Als de auto wordt opgekrikt terwijl de garagekrik niet goed is geplaatst,
kan de auto beschadigd raken of van de krik vallen.
● Krik de auto niet op als er zich nog iemand in de auto bevindt.
● Plaats bij het opkrikken van de auto niets op of onder de garagekrik.
●Gebruik voor het opkrikken van de auto
een garagekrik zoals aangegeven in de
afbeelding.
RAV4_OM_OM42A79E_(EE).book Page 531 Thursday, April 30, 2015 10:52 AM

5326-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
Motorruimte
3ZR-FE en 3ZR-FAE motor
Zekeringenkasten(→Blz. 575)
Koelvloeistofreservoir (→ Blz. 540)
Motorolievuldop ( →Blz. 537)
Accu ( →Blz. 542) Radiateur (
→Blz. 541)
Condensor ( →Blz. 541)
Elektrische koelventilatoren
Oliepeilstok (→ Blz. 535)
Sproeierreservoir ( →Blz. 547)1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A79E_(EE).book Page 532 Thursday, April 30, 2015 10:52 AM

5336-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
2AR-FE motor
Zekeringenkasten(→Blz. 575)
Koelvloeistofreservoir (→ Blz. 540)
Motorolievuldop ( →Blz. 537)
Accu ( →Blz. 542) Radiateur (
→Blz. 541)
Condensor ( →Blz. 541)
Elektrische koelventilatoren
Oliepeilstok (→ Blz. 535)
Sproeierreservoir ( →Blz. 547)1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A79E_(EE).book Page 533 Thursday, April 30, 2015 10:52 AM

5346-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
1AD-FTV, 2AD-FTV en 2AD-FHV motoren
Zekeringenkasten(→Blz. 575)
Koelvloeistofreserzoir (→ Blz. 540)
Motorolievuldop ( →Blz. 537)
Brandstoffilter ( →Blz. 549)
Accu ( →Blz. 542) Radiateur (
→Blz. 541)
Intercooler ( →Blz. 541)
Condensor ( →Blz. 541)
Elektrische koelventilatoren
Oliepeilstok (→ Blz. 535)
Sproeierreservoir ( →Blz. 547)1
2
3
4
5
6
7
8
9
10
11
RAV4_OM_OM42A79E_(EE).book Page 534 Thursday, April 30, 2015 10:52 AM

5356-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)

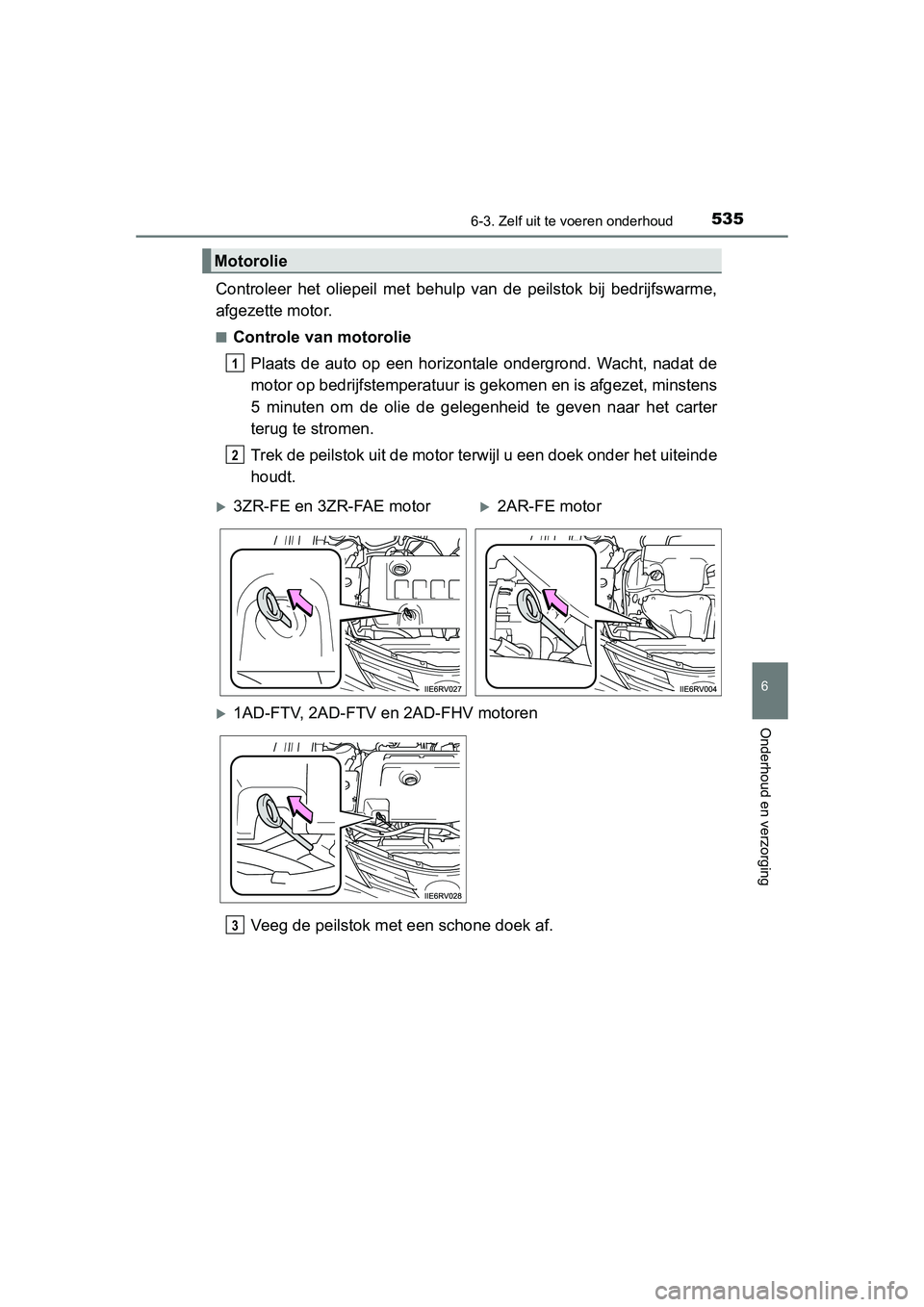

Controleer het oliepeil met behulp van de peilstok bij bedrijfswarme,
afgezette motor.
■Controle van motoroliePlaats de auto op een horizontale ondergrond. Wacht, nadat de
motor op bedrijfstemperatuur is ge komen en is afgezet, minstens
5 minuten om de olie de gelegenheid te geven naar het carter
terug te stromen.
Trek de peilstok uit de motor te rwijl u een doek onder het uiteinde
houdt.
Veeg de peilstok met een schone doek af.
Motorolie
1
2
3ZR-FE en 3ZR-FAE motor2AR-FE motor
1AD-FTV, 2AD-FTV en 2AD-FHV motoren
3
RAV4_OM_OM42A79E_(EE).book Page 535 Thursday, April 30, 2015 10:52 AM

5366-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
Platte peilstok: Steek de peilstok weer volledig in de motor.
Ronde peilstok: Steek de
peilstok weer volledig in de
motor met de uitstekende
delen ( in de afbeelding)
in de richting van de motor.
Trek de peilstok uit de motor en controleer het oliepeil terwijl u
een doek onder het uiteinde houdt.
Laag
Normaal
Te hoog
De vorm van de peilstok is afhankelijk van de uitvoering van de
auto en het motortype.
Veeg de peilstok af en steek deze helemaal terug in de houder.4
1
5
1
2
3
Platte peilstokRonde peilstok
