2015 TOYOTA RAV4 Instructieboekje (in Dutch)

5376-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)■
Motorolie bijvullen
Als het oliepeil onder het onderste merkteken of er net boven ligt,
moet u olie bijvullen van het type
zoals hierna is vermeld, of van
hetzelfde type als waarmee de motor eerder werd gevuld.
Controleer welke kwaliteit motorolie wordt voorgeschreven en leg
de benodigdheden voor het bijvullen klaar. Verwijder de motorolievuldop door deze linksom te draaien.
Giet beetje voor beetje motorolie in de vulopening en controleer
ondertussen het oliepeil steeds door middel van de peilstok.
Plaats de olievuldop door deze rechtsom te draaien.
3ZR-FE en 3ZR-FAE motor2AR-FE motor
1AD-FTV, 2AD-FTV en 2AD-FHV motoren
Keuze motorolie →Blz. 713
Oliehoeveelheid
(minimaal →
maximaal)
Benzinemotor
1,5 l (1,6 qt., 1,3 Imp.qt.)
Dieselmotor
1,6 l (1,7 qt., 1,4 Imp.qt.)
Onderwerp Schone trechter
1
2
3
RAV4_OM_OM42A79E_(EE).book Page 537 Thursday, April 30, 2015 10:52 AM

5386-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
■Olieverbruik
Er wordt tijdens het rijden een bepaalde hoeveelheid motorolie verbruikt. In
de volgende situaties neemt het olieverbruik mogelijk toe en moet er mogelijk
tussen de onderhoudsintervallen motorolie worden bijgevuld.
●Als de motor nog nieuw is, bijvoorbeeld direct na aanschaf van de auto of
nadat de motor is vervangen
● Als een lagere kwaliteit motorolie of motorolie met een verkeerde viscositeit
wordt gebruikt
● Bij het rijden met hoge motortoerentallen, met een zwaar beladen auto, met
een aanhangwagen of bij veelvuldig optrekken en afremmen
● Als de motor langdurig stationair draait, of bij veelvuldig rijden in druk ver-
keer
■ Na het verversen van de motorolie (alleen dieselmotor)
Het indicatiesysteem motorolie verversen moet worden gereset. Ga als volgt
te werk:
Auto's zonder Smart Entry-systeem en startknop
Schakel over op dagteller A ( →Blz. 110) en zet het contact daarna UIT.
Houd de knop voor het wijzigen van de weergave van de kilometerteller/
dagteller ingedrukt ( →Blz. 110) en zet het contact AAN. (Start de motor
niet, anders wordt de resetstand geannuleerd.)
Houd de toets ingedrukt tot de dagteller 000000 aangeeft.
Auto's met Smart entry-systeem en startknop
Schakel over op dagteller A ( →Blz. 110) en zet het contact daarna UIT.
Houd de knop voor het wijzigen van de weergave van de kilometerteller/
dagteller ingedrukt ( →Blz. 110) en zet het contact AAN. (Start de motor
niet, anders wordt de resetstand geannuleerd.)
Houd de toets ingedrukt tot de dagteller 000000 aangeeft.
1
2
3
1
2
3
RAV4_OM_OM42A79E_(EE).book Page 538 Thursday, April 30, 2015 10:52 AM

5396-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
WAARSCHUWING
■Afgewerkte motorolie
● Afgewerkte motorolie bevat schadelijke stoffen die huidaandoeningen
zoals ontsteking of huidkanker kunnen veroorzaken. Wees daarom voor-
zichtig en vermijd langdurig en herhaaldelijk contact met de huid. Verwij-
der afgewerkte motorolie door goed met water en zeep te wassen.
● Voer afgewerkte motorolie en gebruikte oliefilters op een veilige en accep-
tabele manier af. Gooi afgewerkte motorolie en gebruikte oliefilters nooit
weg in de vuilnisbak, in het riool of zomaar ergens.
Neem contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige of
een automaterialenzaak voor meer informatie over recycling of afvoeren.
● Houd motorolie buiten het bereik van kinderen.
OPMERKING
■Voorkomen van ernstige schade aan de motor
Controleer regelmatig het oliepeil.
■ Bij het olie verversen of bijvullen
● Let erop dat er geen motorolie op onderdelen van de auto terechtkomt.
● Vul nooit te veel olie bij, anders kan de motor beschadigd raken.
● Controleer na het olie verversen altijd het oliepeil met de peilstok.
● Controleer of de olievuldop goed is vastgedraaid.
■ Motorolie (dieselmotor: →Blz. 720)
Als u andere motorolie dan ACEA C2 gebruikt, kan de katalysator bescha-
digd raken.
RAV4_OM_OM42A79E_(EE).book Page 539 Thursday, April 30, 2015 10:52 AM

5406-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
Het koelvloeistofniveau is correct als het zich bij koude motor tussen
de streepjes FULL en LOW bevindt.Vuldop
Streepje FULL
Streepje LOW
Als het niveau zich op of onder het
onderste streepje (LOW) bevindt,
moet koelvloeistof worden bijge-
vuld tot aan het bovenste streepje
(FULL).
■Selectie van koelvloeistof
Gebruik alleen Toyota Super Long Life Coolant of een gelijkwaardige hoog-
waardige koelvloeistof op basis van ethyleenglycol en organische zuren, zon-
der silicaat, amine, nitriet en boraat.
“Toyota Super Long Life Coolant” is een mengsel van 50% koelvloeistof en
50% gedemineraliseerd water. (Minimumtemperatuur: -35 °C)
Neem voor meer informatie over koelvloeistof contact op met een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■ Als het koelvloeistofniveau korte tijd na het bijvullen weer is gezakt
Controleer de radiateur, de slangen, de dop van het koelvloeistofreservoir, de
aftapkraan en de waterpomp visueel.
Als u geen lek kunt vinden, laat dan een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige de dop nakijken en controleren op lekkages in het koelsysteem.
Koelvloeistof
1
2
3
RAV4_OM_OM42A79E_(EE).book Page 540 Thursday, April 30, 2015 10:52 AM

5416-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
Controleer de radiateur, de condensor en intercooler (alleen diesel-
motor) en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker
bent van de staat ervan, laat dan uw auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
■ Als de motor oververhit is
Draai de dop van het koelvloeistofreservoir niet los.
Als het koelsysteem nog onder druk staat, kan hete koelvloeistof uit de vul-
opening spuiten als de dop wordt verwijderd en brandwonden of ander ern-
stig letsel veroorzaken.
OPMERKING
■Bij het vullen van koelvloeistof
Gebruik geen onverdunde antivries of alleen water. Een goede mengver-
houding van water en antivries zorgt voor een goede smering, corrosie-
bescherming en koeling. Lees altijd de informatie op het etiket van de
antivries of koelvloeistof.
■ Als u koelvloeistof morst
Verwijder de koelvloeistof met veel water om te voorkomen dat het de lak of
onderdelen aantast.
Radiateur, condensor en intercooler
WAARSCHUWING
■Als de motor oververhit is
Raak om brandwonden te voorkomen de radiateur, de condensor en de
intercooler niet aan, aangezien deze heet kunnen zijn.
RAV4_OM_OM42A79E_(EE).book Page 541 Thursday, April 30, 2015 10:52 AM

5426-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)
Controleer de accu als volgt:
■Waarschuwingssymbolen
De betekenis van de waarschuwingssymbolen aan de bovenzijde
van de accu is als volgt:
■Buitenkant van de accu
Controleer de accu op gecorrodeerde en loszittende klemmen,
scheuren en een loszittende bevestigingsbeugel.
Type A
Accupolen
Klembeugel
Accu
Niet roken, geen open
vuur, geen vonkenAccuzuur
Draag een veiligheids-
brilLees de
gebruiksaanwijzing
Buiten bereik van
kinderen houdenExplosief gas
1
2
RAV4_OM_OM42A79E_(EE).book Page 542 Thursday, April 30, 2015 10:52 AM

5436-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
RAV4_OM_OM42A79E_(EE)
Type B
Accupolen
Klembeugel
■Controle van de accuvloeistof
Controleer of het niveau zich tussen het bovenste en het onderste
streepje bevindt.Bovenste streepje
Onderste streepje
Als het vloeistofniveau op of
onder het onderste streepje
staat, moet gedestilleerd water
worden bijgevuld.
■
Bijvullen van gedestilleerd water Verwijder de vuldop.
Vul gedestilleerd water bij.
Als het bovenste streepje niet
zichtbaar is, controleer dan het
vloeistofniveau van bovenaf
door recht in de vulopening te
kijken.
Draai de vuldop na het bijvullen weer goed vast.
1
2
1
2
1
Laag In orde2
3
RAV4_OM_OM42A79E_(EE).book Page 543 Thursday, April 30, 2015 10:52 AM

5446-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A79E_(EE)

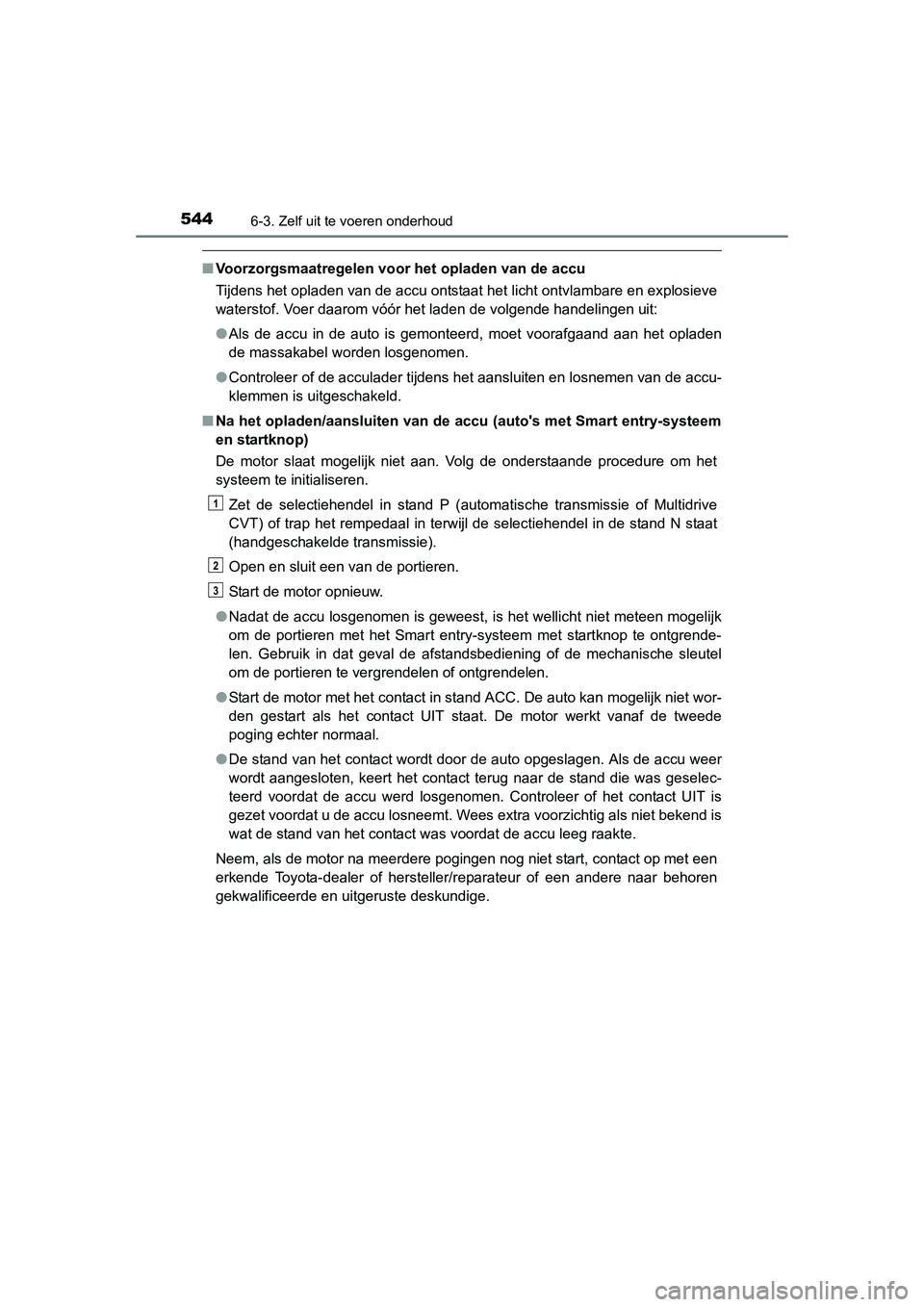

■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de accu ontstaat het licht ontvlambare en explosieve
waterstof. Voer daarom vóór het laden de volgende handelingen uit:
●Als de accu in de auto is gemonteerd, moet voorafgaand aan het opladen
de massakabel worden losgenomen.
● Controleer of de acculader tijdens het aansluiten en losnemen van de acc\
u-
klemmen is uitgeschakeld.
■ Na het opladen/aansluiten van de accu (auto's met Smart entry-systeem
en startknop)
De motor slaat mogelijk niet aan. Volg de onderstaande procedure om het
systeem te initialiseren.
Zet de selectiehendel in stand P (automatische transmissie of Multidrive
CVT) of trap het rempedaal in terwijl de selectiehendel in de stand N staat
(handgeschakelde transmissie).
Open en sluit een van de portieren.
Start de motor opnieuw.
● Nadat de accu losgenomen is geweest, is het wellicht niet meteen mogelijk
om de portieren met het Smart entry-systeem met startknop te ontgrende-
len. Gebruik in dat geval de afstandsbediening of de mechanische sleutel
om de portieren te vergrendelen of ontgrendelen.
● Start de motor met het contact in stand ACC. De auto kan mogelijk niet wor-
den gestart als het contact UIT staat. De motor werkt vanaf de tweede
poging echter normaal.
● De stand van het contact wordt door de auto opgeslagen. Als de accu weer
wordt aangesloten, keert het contact terug naar de stand die was geselec-
teerd voordat de accu werd losgenomen. Controleer of het contact UIT is
gezet voordat u de accu losneemt. Wees extra voorzichtig als niet bekend is
wat de stand van het contact was voordat de accu leeg raakte.
Neem, als de motor na meerdere pogingen nog niet start, contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
1
2
3
RAV4_OM_OM42A79E_(EE).book Page 544 Thursday, April 30, 2015 10:52 AM
