RAV4_OM_OM42A79E_(EE)4-1. Voor het rijden
Rijden met de auto.............204
Lading en bagage ..............218
Rijden met een aanhangwagen ................220
4-2. Rijprocedures Contactslot (auto's zonder
Smart entry-systeem
en startknop)....................232
Startknop (auto's met
Smart entry-systeem
en startknop)....................236
Automatische transmissie (met S-modus) .................244
Automatische transmissie (met M-modus) ................251
Multidrive CVT ...................260
Handgeschakelde transmissie ......................268
Richtingaanwijzer- schakelaar .......................272
Parkeerrem ........................274
Claxon................................275
DPF-roetfilter (Diesel Particulate Filter)/DPNR-
katalysator (Diesel
Particulate-NOx
Reduction) .......................276 4-3. Bedienen van verlichting
en ruitenwissers
Lichtschakelaar ................. 279
Automatic High Beam- systeem........................... 285
Schakelaar mistlampen ..... 292
Ruitenwissers en -sproeiers ................... 294
Achterruitenwisser en -sproeier ..................... 300
4-4. Tanken Openen van de tankdop ........................... 302
4-5. Gebruik van de ondersteunende systemen
Cruise control .................... 307
LDA (Lane Departure Alert) .... 311
Toyota Parking Assist-sensor .................. 319
Schakelaar permanente vierwielaandrijving
(AWD-uitvoeringen) ........ 325
Stop & Start-systeem ........ 326
Ondersteunende systemen 335
Hill Start Assist Control- systeem........................... 341
Downhill Assist Control ..... 343
BSM (Blind Spot Monitor) ........ 346
• De Blind Spot Monitor-functie .............. 353
• De Rear Crossing Traffic Alert-functie ........ 356
4-6. Rijtips Rijden in de winter............. 359
Voorzorgsmaatregelen bij terreinauto's ................ 364
4Rijden
RAV4_OM_OM42A79E_(EE).book Page 3 Thursday, April 30, 2015 10:52 AM

21Overzicht
RAV4_OM_OM42A79E_(EE)Alarmknipperlicht, schakelaar . . . . . . . . . . . . . . . . . . . . . .Blz. 608
Schakelaar Toyota Parking Assist-sensor
*1. . . . . . . . . . .Blz. 319
Schakelaar LDA (Lane Departure Alert)
*1. . . . . . . . . . . . . Blz. 311
Rijmodusselectieschakelaars
*1. . . . . . . . . . . . .Blz. 246, 253, 262
Schakelaar sportmodus
*1 . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 269
Uitschakeltoets Stop & Start-systeem
*1 . . . . . . . . . . . . . .Blz. 327
Schakelaars stoelverwarming
*1 . . . . . . . . . . . . . . . . . . . .Blz. 505
Schakelaar extra verwarming
*1. . . . . . . . . . . . . . . . . . . . .Blz. 390
Uitschakeltoets Stop & Start-systeem
*1 . . . . . . . . . . . . . .Blz. 327
Schakelaar voorruitverwarming
*1. . . . . . . . . . . . . . . . . . .Blz. 389
AUX-aansluiting/USB-aansluiting
*1, 2. . . . . . . .Blz. 419, 430, 443
Accessoireaansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 504
*1: Indien aanwezig
*2: Auto's met navigatiesysteem of multimediasysteem:
Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
1
2
3
4
5
6
7
8
9
RAV4_OM_OM42A79E_(EE).book Page 21 Thursday, April 30, 2015 10:52 AM

29Overzicht
RAV4_OM_OM42A79E_(EE)Hoofdschakelaar BSM (Blind Spot Monitor)
*1 . . . . . . . . .Blz. 346
Schakelaar Toyota Parking Assist-sensor
*1. . . . . . . . . . .Blz. 319
Alarmknipperlicht, schakelaar . . . . . . . . . . . . . . . . . . . . . .Blz. 608
Rijmodusselectieschakelaars
*1. . . . . . . . . . . . .Blz. 246, 253, 262
Schakelaar sportmodus
*1 . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 269
Uitschakeltoets Stop & Start-systeem
*1 . . . . . . . . . . . . . .Blz. 327
Accessoireaansluitingen . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 504
Toets LDA (Lane Departure Alert)
*1. . . . . . . . . . . . . . . . . . Blz. 311
Uitschakeltoets Stop & Start-systeem
*1 . . . . . . . . . . . . . .Blz. 327
Schakelaars stoelverwarming
*1 . . . . . . . . . . . . . . . . . . . .Blz. 505
AUX-aansluiting/USB-aansluiting
*2 . . . . . . . . .Blz. 419, 430, 443
*1: Indien aanwezig
*2: Auto's met navigatiesysteem of multimediasysteem:
Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
1
2
3
4
5
6
7
8
RAV4_OM_OM42A79E_(EE).book Page 29 Thursday, April 30, 2015 10:52 AM

31Overzicht
RAV4_OM_OM42A79E_(EE)Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 188
Zonnekleppen
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 501
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 501
Interieurverlichting
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 484
Leeslampjes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 484
Schuifdakschakelaars
*3. . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 198
Uitschakeltoets inbraaksen sor en hellingsensor
*3. . . . . .Blz. 98
*2: De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
*3: Indien aanwezig
1
2
3
4
5
6
7
*1: Gebruik NOOIT een baby- of kinderzitje
waarbij het kind achteruit kijkt op een
stoel met een INGESCHAKELDE AIR-
BAG, omdat het kind anders ERNSTIG
LETSEL kan oplopen als de airbag
wordt geactiveerd. ( →Blz. 83)
RAV4_OM_OM42A79E_(EE).book Page 31 Thursday, April 30, 2015 10:52 AM

481-1. Voor een veilig gebruik
RAV4_OM_OM42A79E_(EE)
Onderdelen SRS-airbagsysteem
Sensoren aanrijding opzij
(voorportieren)
Voorpassagiersairbag
Curtain airbags
Side airbags
Controlelampje PASSENGER
AIR BAG
Schakelaar veiligheidsgordel
passagiersstoel
Waarschuwingslampje SRS
BestuurdersairbagSensoren aanrijding opzij
(achter)
Gordelspanners en span-
krachtbegrenzers
Positiesensor bestuurders-
stoel
Schakelaar veiligheidsgordel
bestuurder
Knie-airbag bestuurder
Sensoren frontale aanrijding
Airbag-ECU
Aan/uit-schakelaar airbag1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
RAV4_OM_OM42A79E_(EE).book Page 48
Thursday, April 30, 2015 10:52 AM

941-2. Antidiefstalsysteem
RAV4_OM_OM42A79E_(EE)
Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Bij gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop):
Raak binnen 5 seconden tweemaal het sensorgebied van de buiten-
portiergreep voor aan.
Bij gebruik van de sleutel met afstandsbediening:
Druk binnen 5 seconden tweemaal in.
Bij gebruik van de instapfunctie (auto's met Smart entry-systeem en
startknop): Houd een van de portiergrepen aan de buitenzijde voor vast.
Bij gebruik van de afstandsbediening: Druk op .
∗: Indien van toepassing
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
Inschakelen van de supervergrendeling
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden geopend.
RAV4_OM_OM42A79E_(EE).book Page 94 Thursday, April 30, 2015 10:52 AM

95
1
1-2. Antidiefstalsysteem
RAV4_OM_OM42A79E_(EE)
Veiligheid en beveiliging
Alarm∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
●Een vergrendeld portier wordt anders dan met de afstandsbedie-
ning of de instapfunctie (auto's met Smart entry-systeem en start-
knop) ontgrendeld of geopend. (De portieren zullen automatisch
opnieuw worden vergrendeld.)
● Als de motorkap wordt geopend.
● De inbraaksensor signaleert een beweging in de auto. (Iemand
dringt de auto binnen.)
● Als de hellingsensor een veranderin g van de helling van de auto
signaleert. (indien aanwezig)
● De achterruit wordt stukgeslagen.
Sluit de portieren en de achterklep
en vergrendel alle portieren met
de instapfunctie of de afstands-
bediening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
∗: Indien van toepassing
Het alarm
Inschakelen van het alarmsysteem
RAV4_OM_OM42A79E_(EE).book Page 95 Thursday, April 30, 2015 10:52 AM

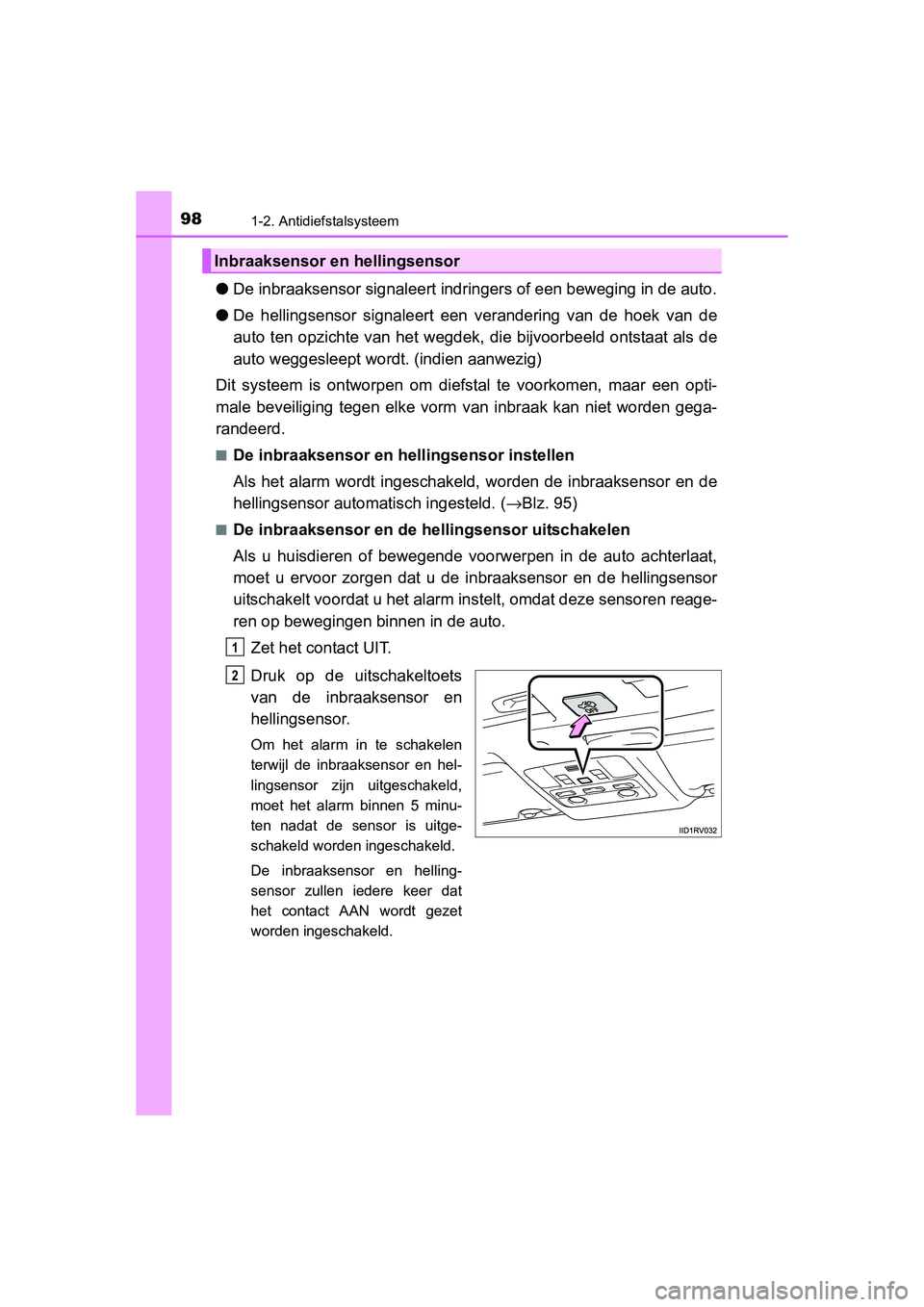

981-2. Antidiefstalsysteem
RAV4_OM_OM42A79E_(EE)
●De inbraaksensor signaleert indri ngers of een beweging in de auto.
● De hellingsensor signaleert een verandering van de hoek van de
auto ten opzichte van het wegdek , die bijvoorbeeld ontstaat als de
auto weggesleept wordt. (indien aanwezig)
Dit systeem is ontworpen om diefstal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■De inbraaksensor en hellingsensor instellen
Als het alarm wordt ingeschakeld, worden de inbraaksensor en de
hellingsensor automatisch ingesteld. ( →Blz. 95)
■De inbraaksensor en de hellingsensor uitschakelen
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de inbraaksensor en de hellingsensor
uitschakelt voordat u het alarm in stelt, omdat deze sensoren reage-
ren op bewegingen binnen in de auto.
Zet het contact UIT.
Druk op de uitschakeltoets
van de inbraaksensor en
hellingsensor.
Om het alarm in te schakelen
terwijl de inbraaksensor en hel-
lingsensor zijn uitgeschakeld,
moet het alarm binnen 5 minu-
ten nadat de sensor is uitge-
schakeld worden ingeschakeld.
De inbraaksensor en helling-
sensor zullen iedere keer dat
het contact AAN wordt gezet
worden ingeschakeld.
Inbraaksensor en hellingsensor
1
2
