2015 Peugeot Partner Betriebsanleitung (in German)

55
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

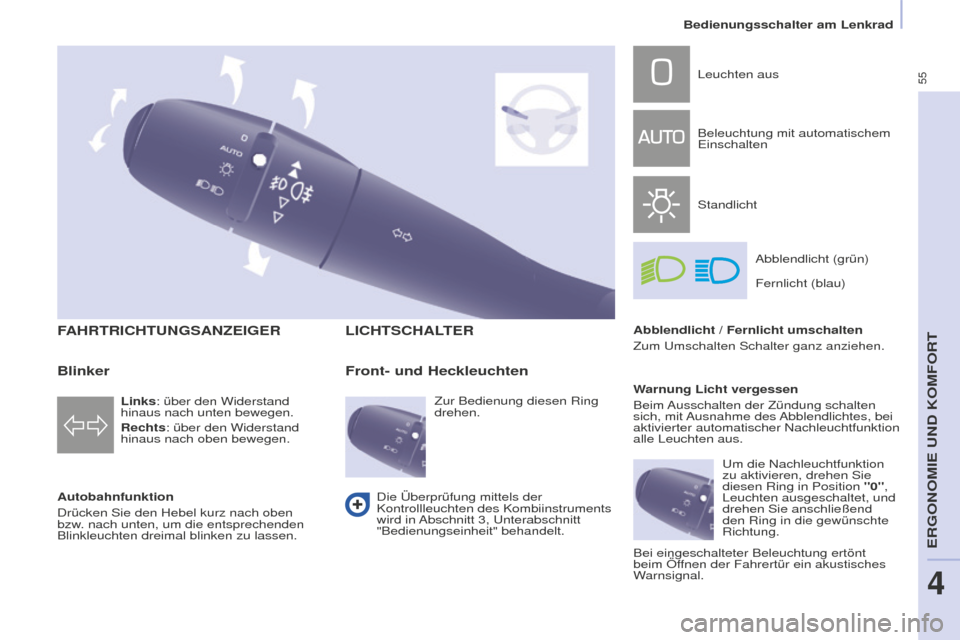

FAHRTRICHTUNGSANZEIGER
Autobahnfunktion
Drücken Sie den Hebel kurz nach oben
bzw. nach unten, um die entsprechenden
Blinkleuchten dreimal blinken zu lassen.
LICHTSCHALTER
Links: über den Widerstand
hinaus nach unten bewegen.
Rechts: über den Widerstand
hinaus nach oben bewegen.
Front- und Heckleuchten
Leuchten aus
Beleuchtung mit automatischem
Einschalten
StandlichtAbblendlicht (grün)
Fernlicht (blau)
Abblendlicht / Fernlicht umschalten
Zum Umschalten Schalter ganz anziehen.
Die Überprüfung mittels der
Kontrollleuchten des Kombiinstruments
wird in

Abschnitt 3, Unterabschnitt
"Bedienungseinheit" behandelt.
Blinker
Zur Bedienung diesen Ring
drehen. Warnung Licht vergessen
Beim Ausschalten der Zündung schalten
sich, mit Ausnahme des Abblendlichtes, bei
aktivierter automatischer Nachleuchtfunktion
alle Leuchten aus.
Um die Nachleuchtfunktion
zu aktivieren, drehen Sie
diesen Ring in Position "0",
Leuchten ausgeschaltet, und
drehen Sie anschließend
den Ring in die gewünschte
Richtung.
Bei eingeschalteter Beleuchtung ertönt
beim Öffnen der Fahrertür ein akustisches
Warnsignal.
Bedienungsschalter am Lenkrad
ERGONOMIE UND KOMFORT
4

56
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

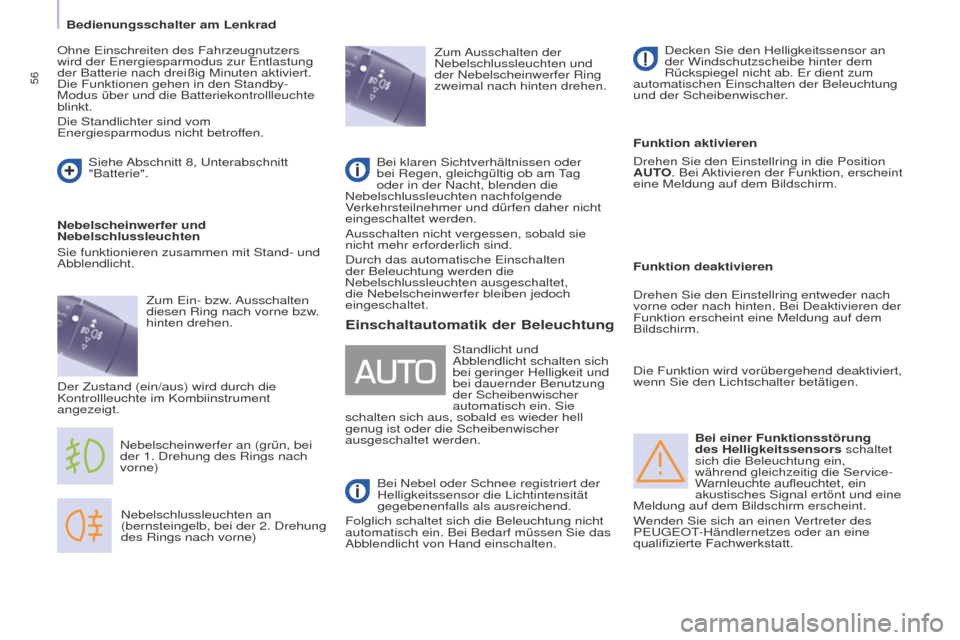

Bei einer Funktionsstörung
des Helligkeitssensors schaltet
sich die Beleuchtung ein,
während gleichzeitig die Service-
Warnleuchte aufleuchtet, ein
akustisches Signal ertönt und eine
Meldung auf dem Bildschirm erscheint.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Nebelschlussleuchten an
(bernsteingelb, bei der 2. Drehung
des Rings nach vorne)
Nebelscheinwerfer an (grün, bei
der 1. Drehung des Rings nach
vorne)
Nebelscheinwerfer und
Nebelschlussleuchten
Sie funktionieren zusammen mit Stand- und
Abblendlicht.
Zum Ausschalten der
Nebelschlussleuchten und
der Nebelscheinwerfer Ring
zweimal nach hinten drehen.
Einschaltautomatik der Beleuchtung
Bei Nebel oder Schnee registriert der
Helligkeitssensor die Lichtintensität
gegebenenfalls als ausreichend.
Folglich schaltet sich die Beleuchtung nicht
automatisch ein. Bei Bedarf müssen Sie das
Abblendlicht von Hand einschalten. Decken Sie den Helligkeitssensor an
der Windschutzscheibe hinter dem
Rückspiegel nicht ab. Er dient zum
automatischen Einschalten der Beleuchtung
und der Scheibenwischer.
Funktion aktivieren
Drehen Sie den Einstellring in die Position
AUTO. Bei Aktivieren der Funktion, erscheint
eine Meldung auf dem Bildschirm.
Standlicht und
Abblendlicht schalten sich
bei geringer Helligkeit und
bei dauernder Benutzung
der Scheibenwischer
automatisch ein. Sie
schalten sich aus, sobald es wieder hell
genug ist oder die Scheibenwischer
ausgeschaltet werden.
Ohne Einschreiten des Fahrzeugnutzers
wird der Energiesparmodus zur Entlastung
der Batterie nach dreißig Minuten aktiviert.
Die Funktionen gehen in den Standby-
Modus über und die Batteriekontrollleuchte
blinkt.
Die Standlichter sind vom
Energiesparmodus nicht betroffen.
Siehe Abschnitt 8, Unterabschnitt
"Batterie".
Zum Ein- bzw. Ausschalten
diesen Ring nach vorne bzw.
hinten drehen.
Der Zustand (ein/aus) wird durch die
Kontrollleuchte im Kombiinstrument
angezeigt. Bei klaren Sichtverhältnissen oder
bei Regen, gleichgültig ob am Tag
oder in der Nacht, blenden die
Nebelschlussleuchten nachfolgende
Verkehrsteilnehmer und dürfen daher nicht
eingeschaltet werden.
Ausschalten nicht vergessen, sobald sie
nicht mehr erforderlich sind.
Durch das automatische Einschalten
der Beleuchtung werden die
Nebelschlussleuchten ausgeschaltet,
die Nebelscheinwerfer bleiben jedoch
eingeschaltet. Funktion deaktivieren
Drehen Sie den Einstellring entweder nach
vorne oder nach hinten. Bei Deaktivieren der
Funktion erscheint eine Meldung auf dem
Bildschirm.
Die Funktion wird vorübergehend deaktiviert,
wenn Sie den Lichtschalter betätigen.
Bedienungsschalter am Lenkrad

57
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

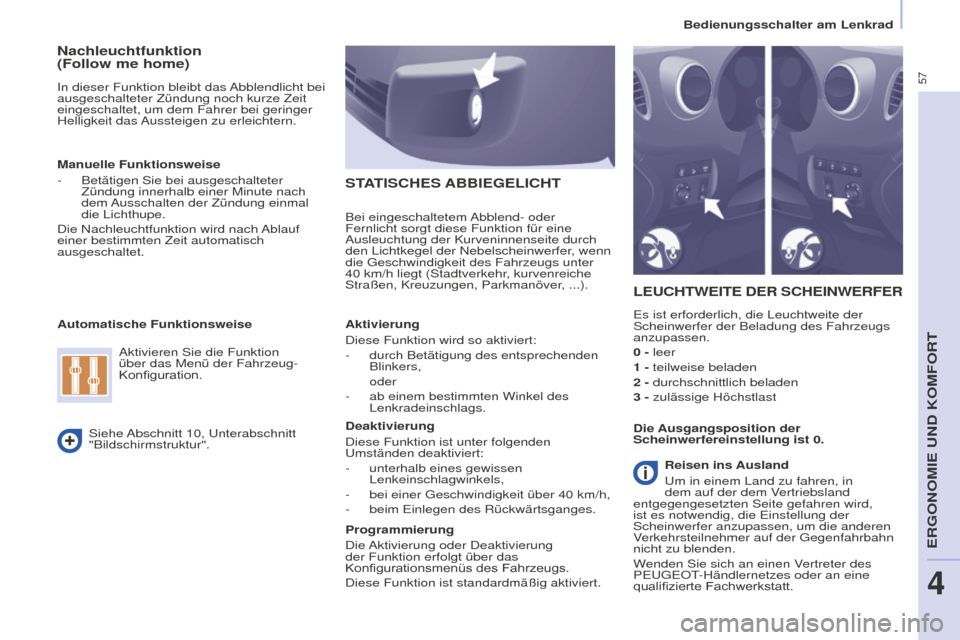

Nachleuchtfunktion
(Follow me home)
In dieser Funktion bleibt das Abblendlicht bei
ausgeschalteter Zündung noch kurze Zeit
eingeschaltet, um dem Fahrer bei geringer
Helligkeit das Aussteigen zu erleichtern.
LEUCHTWEITE DER S CHEINWERFER
Es ist erforderlich, die Leuchtweite der
Scheinwerfer der Beladung des Fahrzeugs
anzupassen.
0
- leer
1
- teilweise beladen
2
- durchschnittlich beladen
3
- zulässige Höchstlast
Manuelle Funktionsweise
-

Betätigen Sie bei ausgeschalteter
Zündung innerhalb einer Minute nach
dem

Ausschalten der Zündung einmal
die Lichthupe.
Die Nachleuchtfunktion wird nach Ablauf
einer bestimmten Zeit automatisch
ausgeschaltet.
Automatische Funktionsweise
Siehe Abschnitt 10, Unterabschnitt
"Bildschirmstruktur".Aktivieren Sie die Funktion
über das Menü der Fahrzeug-
Konfiguration.
Die Ausgangsposition der
Scheinwerfereinstellung ist 0.
STATISCHES ABBIEGELICHT
Bei eingeschaltetem Abblend- oder
Fernlicht sorgt diese Funktion für eine
Ausleuchtung der Kurveninnenseite durch
den Lichtkegel der Nebelscheinwerfer, wenn
die Geschwindigkeit des Fahrzeugs unter
40
km/h liegt (Stadtverkehr, kurvenreiche
Straßen, Kreuzungen, Parkmanöver, ...).
Aktivierung
Diese Funktion wird so aktiviert:
-

durch Betätigung des entsprechenden
Blinkers,


oder
-

ab einem bestimmten Winkel des
Lenkradeinschlags.
Deaktivierung
Diese Funktion ist unter folgenden
Umständen deaktiviert:
-


unterhalb eines gewissen
Lenkeinschlagwinkels,
-


bei einer Geschwindigkeit über 40
km/h,
-

beim Einlegen des Rückwärtsganges.
Programmierung
Die

Aktivierung oder Deaktivierung
der Funktion erfolgt über das
Konfigurationsmenüs des Fahrzeugs.
Diese Funktion ist standardmäßig aktiviert. Reisen ins Ausland
Um in einem Land zu fahren, in
dem auf der dem Vertriebsland
entgegengesetzten Seite gefahren wird,
ist es notwendig, die Einstellung der
Scheinwerfer anzupassen, um die anderen
Verkehrsteilnehmer auf der Gegenfahrbahn
nicht zu blenden.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bedienungsschalter am Lenkrad
ERGONOMIE UND KOMFORT
4

58
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

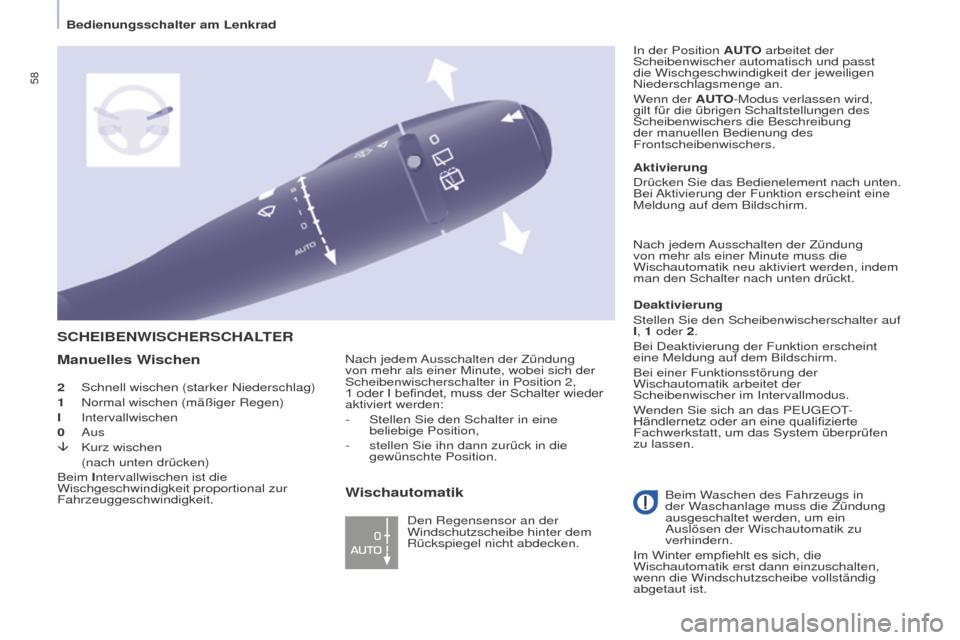

2 Schnell wischen (starker Niederschlag)
1 Normal wischen (mäßiger Regen)
I
Intervallwischen
0
Aus
â

Kurz wischen



(nach unten drücken)
Beim

Intervallwischen ist die
Wischgeschwindigkeit proportional zur
Fahrzeuggeschwindigkeit.
SCHEIBENWISCHERSCHALTER
Manuelles W

ischen
Nach jedem Ausschalten der Zündung
von mehr als einer Minute, wobei sich der
Scheibenwischerschalter in Position 2,
1
oder I befindet, muss der Schalter wieder
aktiviert werden:
-

Stellen Sie den Schalter in eine
beliebige Position,
-


stellen Sie ihn dann zurück in die
gewünschte Position. Den Regensensor an der
Windschutzscheibe hinter dem
Rückspiegel nicht abdecken. Aktivierung
Drücken Sie das Bedienelement nach unten.
Bei

Aktivierung der Funktion erscheint eine
Meldung auf dem Bildschirm.
Deaktivierung
Stellen Sie den Scheibenwischerschalter auf
I, 1 oder 2.
Bei Deaktivierung der Funktion erscheint
eine Meldung auf dem Bildschirm.
Bei einer Funktionsstörung der
Wischautomatik arbeitet der
Scheibenwischer im Intervallmodus.
Wenden Sie sich an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt, um das System überprüfen
zu lassen. In der Position AUTO arbeitet der
Scheibenwischer automatisch und passt
die Wischgeschwindigkeit der jeweiligen
Niederschlagsmenge an.
Wenn der AUTO-Modus verlassen wird,
gilt für die übrigen Schaltstellungen des
Scheibenwischers die Beschreibung
der manuellen Bedienung des
Frontscheibenwischers.
Nach jedem Ausschalten der Zündung
von mehr als einer Minute muss die
Wischautomatik neu aktiviert werden, indem
man den Schalter nach unten drückt.
Beim Waschen des Fahrzeugs in
der Waschanlage muss die Zündung
ausgeschaltet werden, um ein
Auslösen der Wischautomatik zu
verhindern.
Im Winter empfiehlt es sich, die
Wischautomatik erst dann einzuschalten,
wenn die Windschutzscheibe vollständig
abgetaut ist.
Wischautomatik
Bedienungsschalter am Lenkrad

59
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

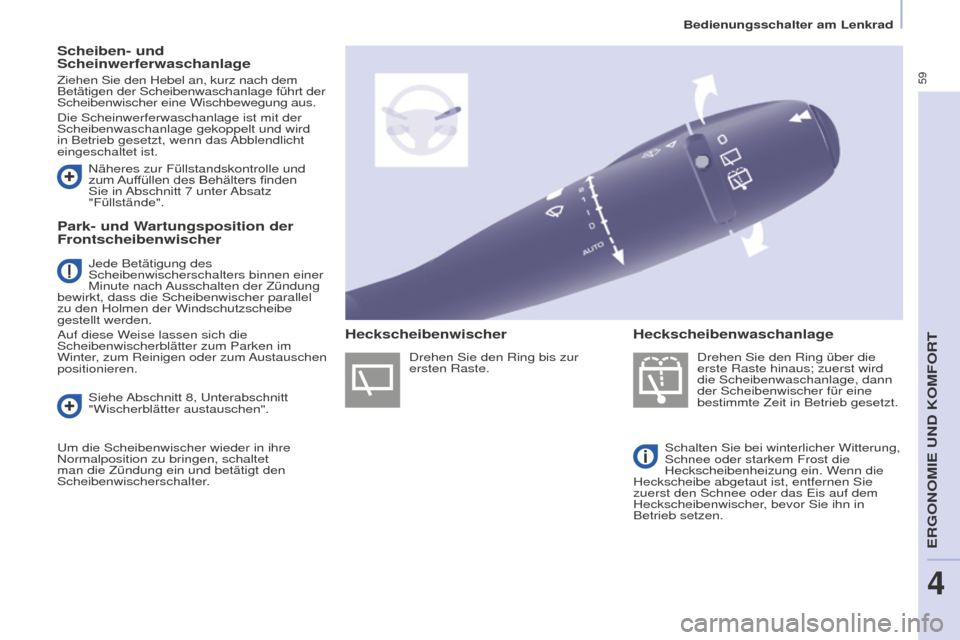

Scheiben- und
Scheinwerferwaschanlage
Ziehen Sie den Hebel an, kurz nach dem
Betätigen der Scheibenwaschanlage führt der
Scheibenwischer eine Wischbewegung aus.
Die Scheinwerferwaschanlage ist mit der
Scheibenwaschanlage gekoppelt und wird
in Betrieb gesetzt, wenn das Abblendlicht
eingeschaltet ist.Drehen Sie den Ring über die
erste Raste hinaus; zuerst wird
die Scheibenwaschanlage, dann
der Scheibenwischer für eine
bestimmte Zeit in Betrieb gesetzt.
Schalten Sie bei winterlicher Witterung,
Schnee oder starkem Frost die
Heckscheibenheizung ein. Wenn die
Heckscheibe abgetaut ist, entfernen Sie
zuerst den Schnee oder das Eis auf dem
Heckscheibenwischer, bevor Sie ihn in
Betrieb setzen.
Näheres zur Füllstandskontrolle und
zum

Auffüllen des Behälters finden
Sie in Abschnitt 7
unter Absatz
"Füllstände".
Park- und Wartungsposition der
Frontscheibenwischer
Siehe Abschnitt 8, Unterabschnitt
"Wischerblätter austauschen".
Um die Scheibenwischer wieder in ihre
Normalposition zu bringen, schaltet
man die Zündung ein und betätigt den
Scheibenwischerschalter. Drehen Sie den Ring bis zur
ersten Raste.
Heckscheibenwaschanlage
Heckscheibenwischer
Jede Betätigung des
Scheibenwischerschalters binnen einer
Minute nach Ausschalten der Zündung
bewirkt, dass die Scheibenwischer parallel
zu den Holmen der Windschutzscheibe
gestellt werden.
Auf diese Weise lassen sich die
Scheibenwischerblätter zum Parken im
Winter, zum Reinigen oder zum Austauschen
positionieren.
Bedienungsschalter am Lenkrad
ERGONOMIE UND KOMFORT
4

60
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

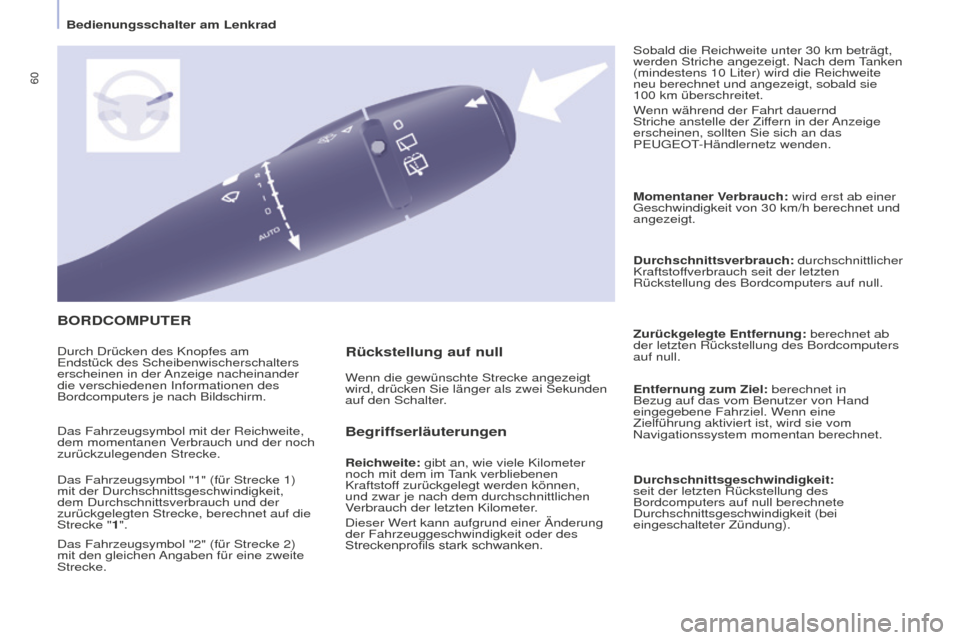

BORDCOMPUTER
Begriffserläuterungen
Reichweite: gibt an, wie viele Kilometer
noch mit dem im Tank verbliebenen
Kraftstoff zurückgelegt werden können,
und zwar je nach dem durchschnittlichen
Verbrauch der letzten Kilometer.
Dieser Wert kann aufgrund einer Änderung
der Fahrzeuggeschwindigkeit oder des
Streckenprofils stark schwanken.Momentaner Verbrauch: wird erst ab einer
Geschwindigkeit von 30
km/h berechnet und
angezeigt.
Durchschnittsverbrauch: durchschnittlicher
Kraftstoffverbrauch seit der letzten
Rückstellung des Bordcomputers auf null.
Zurückgelegte Entfernung: berechnet ab
der letzten Rückstellung des Bordcomputers
auf null.
Entfernung zum Ziel: berechnet in
Bezug auf das vom Benutzer von Hand
eingegebene Fahrziel. Wenn eine
Zielführung aktiviert ist, wird sie vom
Navigationssystem momentan berechnet.
Durchschnittsgeschwindigkeit:
seit der letzten Rückstellung des
Bordcomputers auf null berechnete
Durchschnittsgeschwindigkeit (bei
eingeschalteter Zündung).
Durch Drücken des Knopfes am
Endstück des Scheibenwischerschalters
erscheinen in der Anzeige nacheinander
die verschiedenen Informationen des
Bordcomputers je nach Bildschirm.
Wenn die gewünschte Strecke angezeigt
wird, drücken Sie länger als zwei Sekunden
auf den Schalter.Sobald die Reichweite unter 30 km beträgt,
werden Striche angezeigt. Nach dem Tanken
(mindestens 10 Liter) wird die Reichweite
neu berechnet und angezeigt, sobald sie
100 km überschreitet.
Wenn während der Fahrt dauernd
Striche anstelle der Ziffern in der Anzeige
erscheinen, sollten Sie sich an das
PEUGEOT-Händlernetz wenden.
Das Fahrzeugsymbol mit der Reichweite,
dem momentanen Verbrauch und der noch
zurückzulegenden Strecke.
Das Fahrzeugsymbol "1" (für Strecke 1)
mit der Durchschnittsgeschwindigkeit,
dem Durchschnittsverbrauch und der
zurückgelegten Strecke, berechnet auf die
Strecke "1".
Das Fahrzeugsymbol "2" (für Strecke 2)
mit den gleichen Angaben für eine zweite
Strecke.
Rückstellung auf null
Bedienungsschalter am Lenkrad

61
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

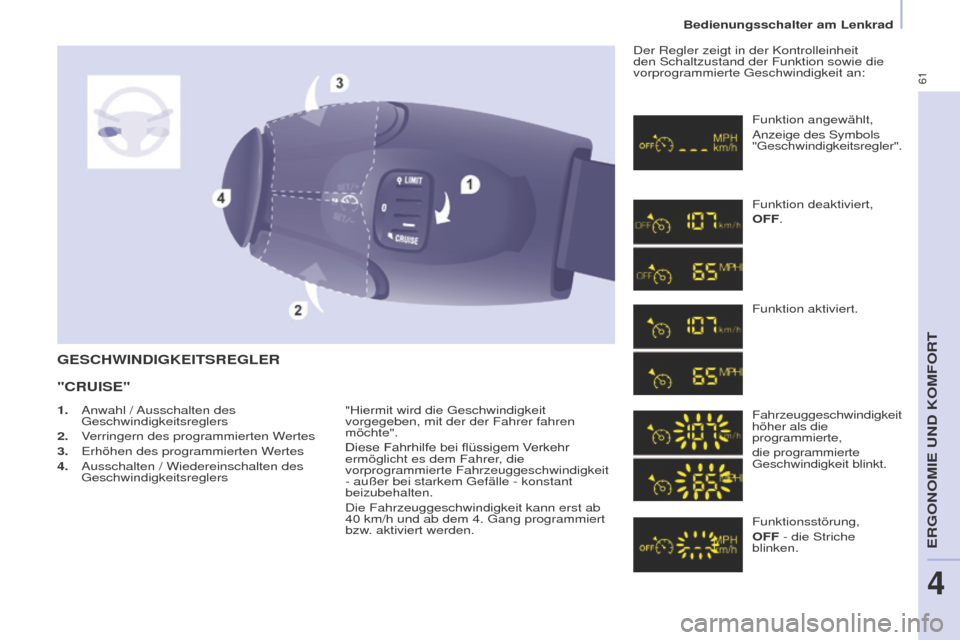

GESCHWINDIGKEITSREGLER
"CRUISE"
"Hiermit wird die Geschwindigkeit
vorgegeben, mit der der Fahrer fahren
möchte".
Diese Fahrhilfe bei flüssigem Verkehr
ermöglicht es dem Fahrer, die
vorprogrammierte Fahrzeuggeschwindigkeit
- außer bei starkem Gefälle - konstant
beizubehalten.
Die Fahrzeuggeschwindigkeit kann erst ab
40 km/h und ab dem 4. Gang programmiert
bzw. aktiviert werden. Der Regler zeigt in der Kontrolleinheit
den Schaltzustand der Funktion sowie die
vorprogrammierte Geschwindigkeit an:
Funktion angewählt,
Anzeige des Symbols
"Geschwindigkeitsregler".
Funktion deaktiviert,
OFF.
Funktion aktiviert.
Fahrzeuggeschwindigkeit
höher als die
programmierte,
die programmierte
Geschwindigkeit blinkt.
Funktionsstörung,
OFF - die Striche
blinken.
1.
Anwahl /
Ausschalten des
Geschwindigkeitsreglers
2.

V

erringern des programmierten Wertes
3.

Erhöhen des programmierten W

ertes
4.

Ausschalten / Wiedereinschalten des
Geschwindigkeitsreglers
Bedienungsschalter am Lenkrad
ERGONOMIE UND KOMFORT
4

62
Partner-2-VU_de_Chap04_Ergonomie_ed01-2015

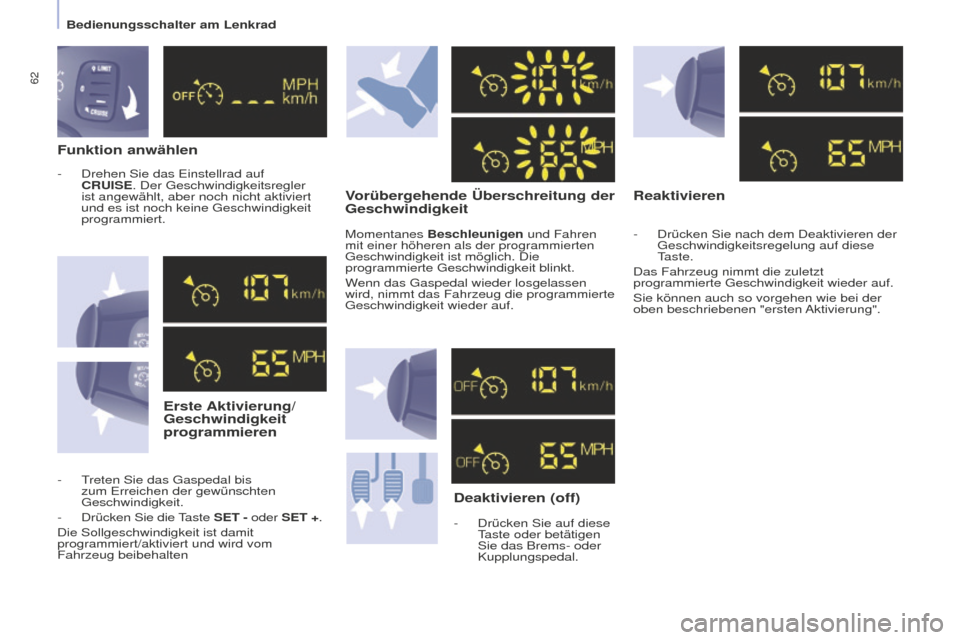

Funktion anwählenErste Aktivierung/
Geschwindigkeit
programmieren Vorübergehende Überschreitung der
Geschwindigkeit
Deaktivieren (off)
- Drücken Sie auf diese
Taste oder betätigen
Sie das Brems- oder
Kupplungspedal.
Reaktivieren
- Treten Sie das Gaspedal bis zum Erreichen der gewünschten
Geschwindigkeit.
-

Drücken Sie die
Taste SET - oder SET +.
Die Sollgeschwindigkeit ist damit
programmiert/aktiviert und wird vom
Fahrzeug beibehalten -
Drehen Sie das Einstellrad auf
CRUISE

. Der Geschwindigkeitsregler
ist angewählt, aber noch nicht aktiviert
und es ist noch keine Geschwindigkeit
programmiert.
Momentanes Beschleunigen und Fahren
mit einer höheren als der programmierten
Geschwindigkeit ist möglich. Die
programmierte Geschwindigkeit blinkt.
Wenn das Gaspedal wieder losgelassen
wird, nimmt das Fahrzeug die programmierte
Geschwindigkeit wieder auf. -
Drücken Sie nach dem Deaktivieren der
Geschwindigkeitsregelung auf diese
T

aste.
Das Fahrzeug nimmt die zuletzt
programmierte Geschwindigkeit wieder auf.
Sie können auch so vorgehen wie bei der
oben beschriebenen "ersten Aktivierung".
Bedienungsschalter am Lenkrad
