2015 Peugeot Partner Betriebsanleitung (in German)

143
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

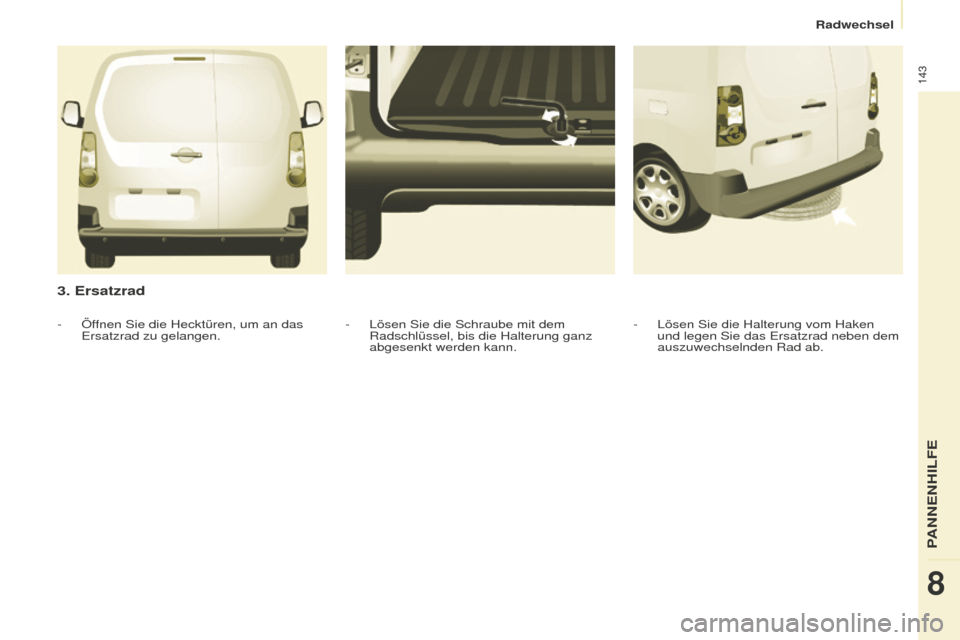

3. Ersatzrad
- Lösen Sie die Halterung vom Haken
und legen Sie das Ersatzrad neben dem
auszuwechselnden Rad ab.
-
Lösen Sie die Schraube mit dem
Radschlüssel, bis die Halterung ganz
abgesenkt werden kann.
-
Öf
fnen Sie die Hecktüren, um an das
Ersatzrad zu gelangen.
Radwechsel
PANNENHILFE
8

144
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

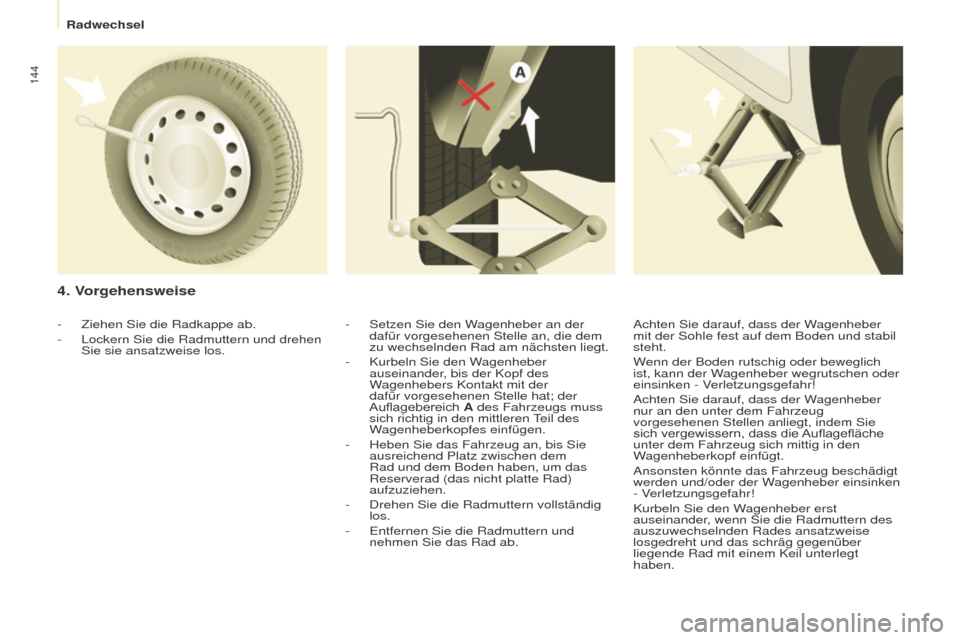

4. Vorgehensweise
- Setzen Sie den Wagenheber an der
dafür vorgesehenen Stelle an, die dem
zu wechselnden Rad am nächsten liegt.
-

Kurbeln Sie den W
agenheber
auseinander, bis der Kopf des
Wagenhebers Kontakt mit der
dafür vorgesehenen Stelle hat; der
Auflagebereich A des Fahrzeugs muss
sich richtig in den mittleren Teil des
Wagenheberkopfes einfügen.
-

Heben Sie das Fahrzeug an, bis Sie
ausreichend Platz zwischen dem
Rad und dem Boden haben, um das
Reserverad (das nicht platte Rad)
aufzuziehen.
-


Drehen Sie die Radmuttern vollständig
los.
-


Entfernen Sie die Radmuttern und
nehmen Sie das Rad ab.
-

Ziehen Sie die Radkappe ab.
-
Lockern Sie die Radmuttern und drehen
Sie sie ansatzweise los. Achten Sie darauf, dass der W
agenheber
mit der Sohle fest auf dem Boden und stabil
steht.
Wenn der Boden rutschig oder beweglich
ist, kann der Wagenheber wegrutschen oder
einsinken - Verletzungsgefahr!
Achten Sie darauf, dass der Wagenheber
nur an den unter dem Fahrzeug
vorgesehenen Stellen anliegt, indem Sie
sich vergewissern, dass die Auflagefläche
unter dem Fahrzeug sich mittig in den
Wagenheberkopf einfügt.
Ansonsten könnte das Fahrzeug beschädigt
werden und/oder der Wagenheber einsinken
- Verletzungsgefahr!
Kurbeln Sie den Wagenheber erst
auseinander, wenn Sie die Radmuttern des
auszuwechselnden Rades ansatzweise
losgedreht und das schräg gegenüber
liegende Rad mit einem Keil unterlegt
haben.
Radwechsel

145
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

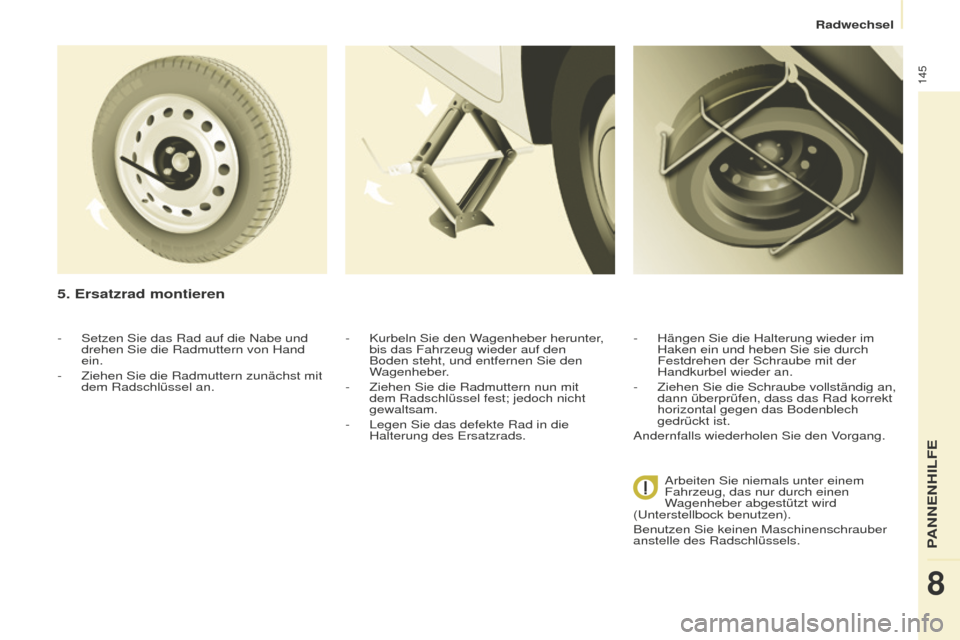

5. Ersatzrad montieren
- Kurbeln Sie den Wagenheber herunter,
bis das Fahrzeug wieder auf den
Boden steht, und entfernen Sie den
Wagenheber.
-

Ziehen Sie die Radmuttern nun mit
dem Radschlüssel fest; jedoch nicht
gewaltsam.
-


Legen Sie das defekte Rad in die
Halterung des Ersatzrads. -

Hängen Sie die Halterung wieder im
Haken ein und heben Sie sie durch
Festdrehen der Schraube mit der
Handkurbel wieder an.
-

Ziehen Sie die Schraube vollständig an,
dann überprüfen, dass das Rad korrekt
horizontal gegen das Bodenblech
gedrückt ist.
Andernfalls wiederholen Sie den V

organg.
-
Setzen Sie das Rad auf die Nabe und
drehen Sie die Radmuttern von Hand
ein.
-

Ziehen Sie die Radmuttern zunächst mit
dem Radschlüssel an.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
W

agenheber abgestützt wird
(Unterstellbock benutzen).
Benutzen Sie keinen Maschinenschrauber
anstelle des Radschlüssels.
Radwechsel
PANNENHILFE
8

146
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

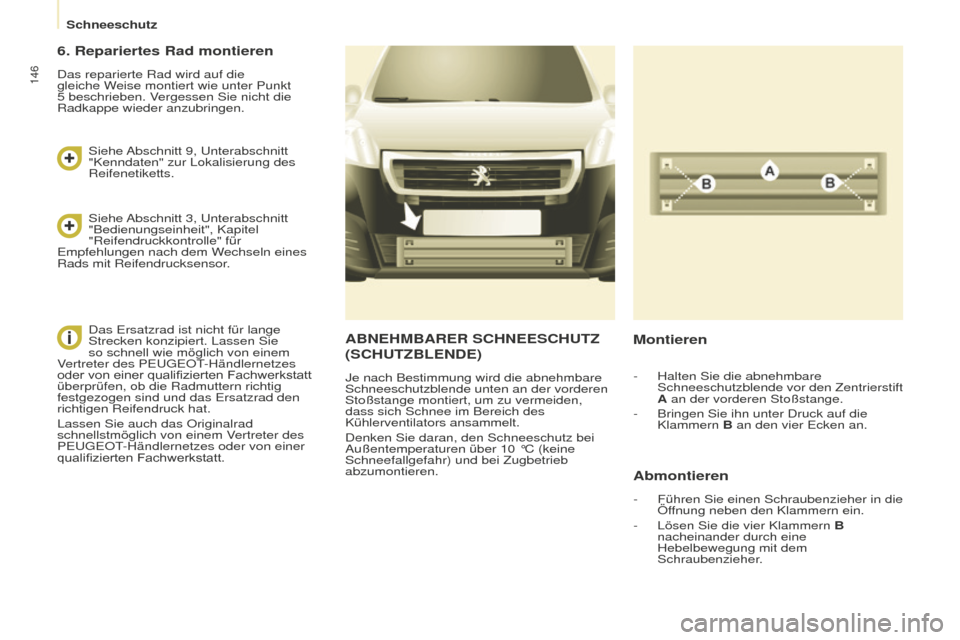

ABNEHMBARER SCHNEESCHUTZ
(S CHUTZBLENDE )
Je nach Bestimmung wird die abnehmbare
Schneeschutzblende unten an der vorderen
Stoßstange montiert, um zu vermeiden,
dass sich Schnee im Bereich des
Kühlerventilators ansammelt.
Denken Sie daran, den Schneeschutz bei
Außentemperaturen über 10
°C (keine
Schneefallgefahr) und bei Zugbetrieb
abzumontieren.
Montieren
Abmontieren
- Führen Sie einen Schraubenzieher in die
Öf fnung neben den Klammern ein.
-

Lösen Sie die vier Klammern
B
nacheinander durch eine
Hebelbewegung mit dem
Schraubenzieher.
-

Halten Sie die abnehmbare
Schneeschutzblende

vor den Zentrierstift
A an der vorderen Stoßstange.
-
Bringen Sie ihn unter Druck auf die
Klammern

B an den vier Ecken an.
6. Repariertes Rad montieren
Das reparierte Rad wird auf die
gleiche Weise montiert wie unter Punkt
5
beschrieben. Vergessen Sie nicht die
Radkappe wieder anzubringen.
Siehe Abschnitt 9, Unterabschnitt
"Kenndaten" zur Lokalisierung des
Reifenetiketts.
Siehe Abschnitt 3, Unterabschnitt
"Bedienungseinheit", Kapitel
"Reifendruckkontrolle" für
Empfehlungen nach dem Wechseln eines
Rads mit Reifendrucksensor.
Das Ersatzrad ist nicht für lange
Strecken konzipiert. Lassen Sie
so schnell wie möglich von einem
Vertreter des PEUGEOT-Händlernetzes
oder von einer qualifizierten Fachwerkstatt
überprüfen, ob die Radmuttern richtig
festgezogen sind und das Ersatzrad den
richtigen Reifendruck hat.
Lassen Sie auch das Originalrad
schnellstmöglich von einem Vertreter des
PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt.
Schneeschutz

147
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

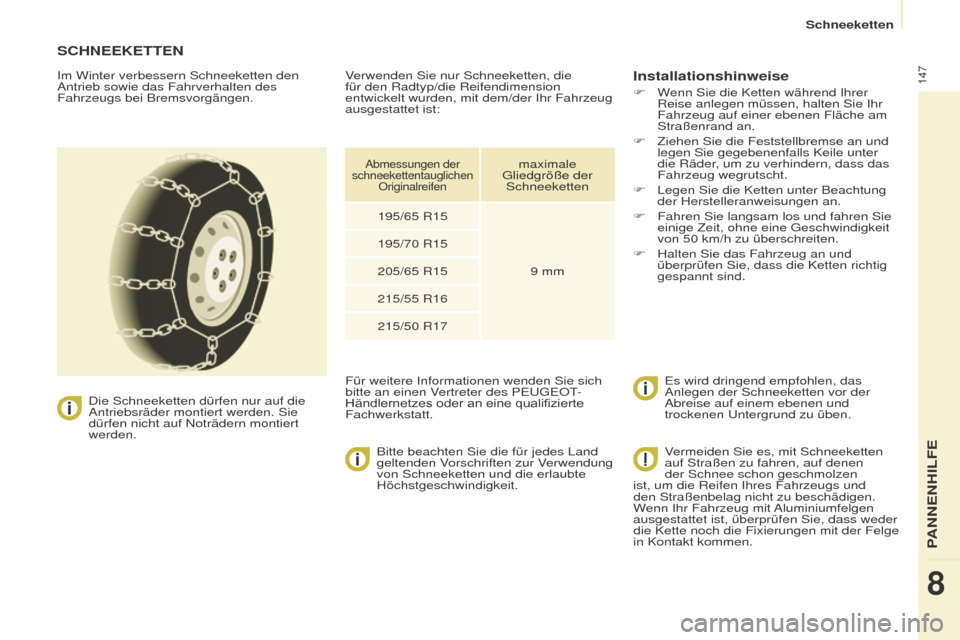

SCHNEEKETTEN
Im Winter verbessern Schneeketten den
Antrieb sowie das Fahrverhalten des
Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf die
Antriebsräder montiert werden. Sie
dürfen nicht auf Noträdern montiert
werden.
Bitte beachten Sie die für jedes Land
geltenden V
orschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.InstallationshinweiseF Wenn Sie die Ketten während Ihrer Reise anlegen müssen, halten Sie Ihr
Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
F

Ziehen Sie die Feststellbremse an und
legen Sie gegebenenfalls Keile unter
die Räder

, um zu verhindern, dass das
Fahrzeug wegrutscht.
F

Legen Sie die Ketten unter Beachtung
der Herstelleranweisungen an.
F


Fahren Sie langsam los und fahren Sie
einige Zeit, ohne eine Geschwindigkeit
von 50

km/h zu überschreiten.
F

Halten Sie das Fahrzeug an und
überprüfen Sie, dass die Ketten richtig
gespannt sind.
Es wird dringend empfohlen, das
Anlegen der Schneeketten vor der
Abreise auf einem ebenen und
trockenen Untergrund zu üben.
V

erwenden Sie nur Schneeketten, die
für den Radtyp/die Reifendimension
entwickelt wurden, mit dem/der Ihr Fahrzeug
ausgestattet ist:
Für weitere Informationen wenden Sie sich
bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Abmessungen der
schneekettentauglichen Originalreifenmaximale
Gliedgröße der Schneeketten
195/65

R15
9
mm
195/70

R15
205/65

R15
215/55

R16
215/50

R17 Vermeiden Sie es, mit Schneeketten
auf Straßen zu fahren, auf denen
der Schnee schon geschmolzen
ist, um die Reifen Ihres Fahrzeugs und
den Straßenbelag nicht zu beschädigen.
Wenn Ihr Fahrzeug mit Aluminiumfelgen
ausgestattet ist, überprüfen Sie, dass weder
die Kette noch die Fixierungen mit der Felge
in Kontakt kommen.
Schneeketten
PANNENHILFE
8

148
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

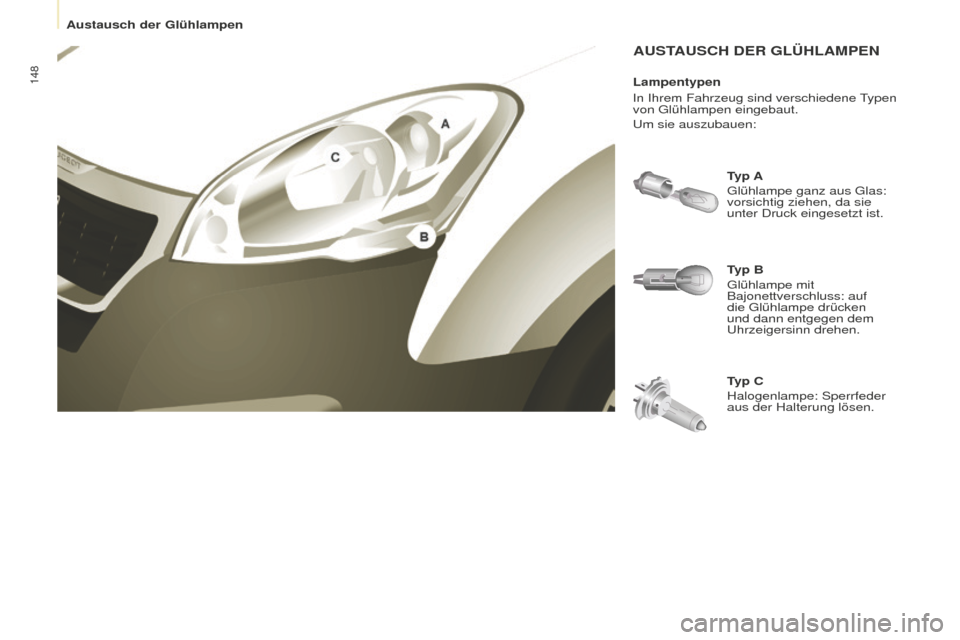

AUSTAUSCH DER GLÜHLAMPEN
Typ B
Glühlampe mit
Bajonettverschluss: auf
die Glühlampe drücken
und dann entgegen dem
Uhrzeigersinn drehen. Typ A
Glühlampe ganz aus Glas:
vorsichtig ziehen, da sie
unter Druck eingesetzt ist.
Typ C
Halogenlampe: Sperrfeder
aus der Halterung lösen.
Lampentypen
In Ihrem Fahrzeug sind verschiedene Typen
von Glühlampen eingebaut.
Um sie auszubauen:
Austausch der Glühlampen

149
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

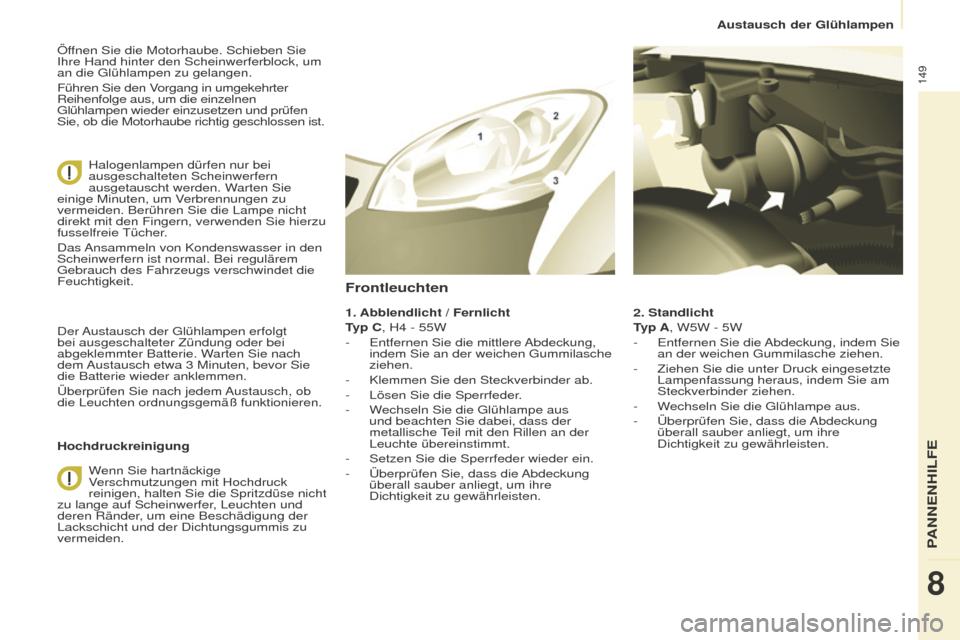

Öffnen Sie die Motorhaube. Schieben Sie
Ihre Hand hinter den Scheinwerferblock, um
an die Glühlampen zu gelangen.
Führen Sie den Vorgang in umgekehrter
Reihenfolge aus, um die einzelnen
Glühlampen wieder einzusetzen und prüfen
Sie, ob die Motorhaube richtig geschlossen ist.Halogenlampen dürfen nur bei
ausgeschalteten Scheinwerfern
ausgetauscht werden. Warten Sie
einige Minuten, um Verbrennungen zu
vermeiden. Berühren Sie die Lampe nicht
direkt mit den Fingern, verwenden Sie hierzu
fusselfreie Tücher.
Das Ansammeln von Kondenswasser in den
Scheinwerfern ist normal. Bei regulärem
Gebrauch des Fahrzeugs verschwindet die
Feuchtigkeit.
Der Austausch der Glühlampen erfolgt
bei ausgeschalteter Zündung oder bei
abgeklemmter Batterie. Warten Sie nach
dem Austausch etwa 3
Minuten, bevor Sie
die Batterie wieder anklemmen.
Überprüfen Sie nach jedem Austausch, ob
die Leuchten ordnungsgemäß funktionieren.
Hochdruckreinigung
Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse nicht
zu lange auf Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden. 2. Standlicht
Typ A, W5W - 5W
-

Entfernen Sie die
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Ziehen Sie die unter Druck eingesetzte
Lampenfassung heraus, indem Sie am
Steckverbinder ziehen.
-


W
echseln Sie die Glühlampe aus.
-

Überprüfen Sie, dass die
Abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Frontleuchten
1. Abblendlicht / Fernlicht
Typ C, H4
- 55W
-

Entfernen Sie die mittlere
Abdeckung,
indem Sie an der weichen Gummilasche
ziehen.
-

Klemmen Sie den Steckverbinder ab.
-


Lösen Sie die Sperrfeder
.
-

W
echseln Sie die Glühlampe aus
und beachten Sie dabei, dass der
metallische Teil mit den Rillen an der
Leuchte übereinstimmt.
-

Setzen Sie die Sperrfeder wieder ein.
-


Überprüfen Sie, dass die
Abdeckung
überall sauber anliegt, um ihre
Dichtigkeit zu gewährleisten.
Austausch der Glühlampen
PANNENHILFE
8

150
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
3. Fahrtrichtungsanzeiger
Typ B, PY21W - 21W (bernsteinfarben)
-
Entfernen Sie die
Abdeckung, indem Sie
an der weichen Gummilasche ziehen.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
-

V
ergewissern Sie sich, dass die
Abdeckung zur Gewährleistung der
Dichtigkeit auf allen Seiten korrekt
angebracht wurde. 4. Nebelscheinwerfer
Typ C, H1
- 55W
-

Entfernen Sie die drei
Befestigungsklammern und
die Befestigungsschraube des
Schmutzfängers unter dem Stoßfänger

.
-

Schieben Sie den Schmutzfänger nach
oben.
-


Lösen Sie den V
erbindungsstecker der
Lampenhalterung, indem Sie auf die
Lasche drücken, die sich oben befindet. -

Entfernen Sie die Lampenhalterung,
indem Sie die beiden Clips (oben und
unten) mit Daumen und Zeigefinger
zusammendrücken.
-


T
auschen Sie die Einheit
(Lampenhalterung und Glühlampe) aus.
-

Gehen Sie in umgekehrter Reihenfolge
vor

, um die Einheit und die Stoßfänger
wieder anzubringen.
Austausch der Glühlampen
