Ohne Anheben (4 Räder am Boden)
Hierzu muss stets eine Abschleppstange
verwendet werden.
FAHRZEUG ABSCHLEPPEN LASSENV on vorne
- Abdeckung durch Druck auf das untere
Ende lösen.
-

Abschraubbare
Abschleppöse bis zum
Anschlag einschrauben.
Von hinten
- Abdeckung mit einer Münze oder dem
flachen Teil der Abschleppöse lösen.
-

Abschraubbare
Abschleppöse bis zum
Anschlag einschrauben. Beim Abschleppen mit abgestelltem
Motor sind Bremskraftverstärkung und
Servolenkung nicht mehr wirksam.
Mit angehobenen Rädern (2 Räder
am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den
Rädern angehoben werden.
Für diesen Vorgang ist es notwendig, die
Abschleppöse, die sich bei dem Werkzeug
für den Radwechsel befindet, zu entnehmen
und zu verwenden.
Fahrzeuge mit Schaltgetriebe
(Dieselmodelle)
Bei Fahrzeugen mit Schaltgetriebe muss
sich der Schalthebel in der Leerlaufstellung
befinden. Wird dieser Hinweis nicht
beachtet, kann dies zur Beschädigung
von Getriebeteilen, Bremsteilen und zum
Versagen des Bremsassistenten beim
nächsten Starten des Motors führen.
Abschnitt 9, Unterabschnitt
"Radwechsel"
Fahrzeug abschleppen
PANNENHILFE
8

160
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

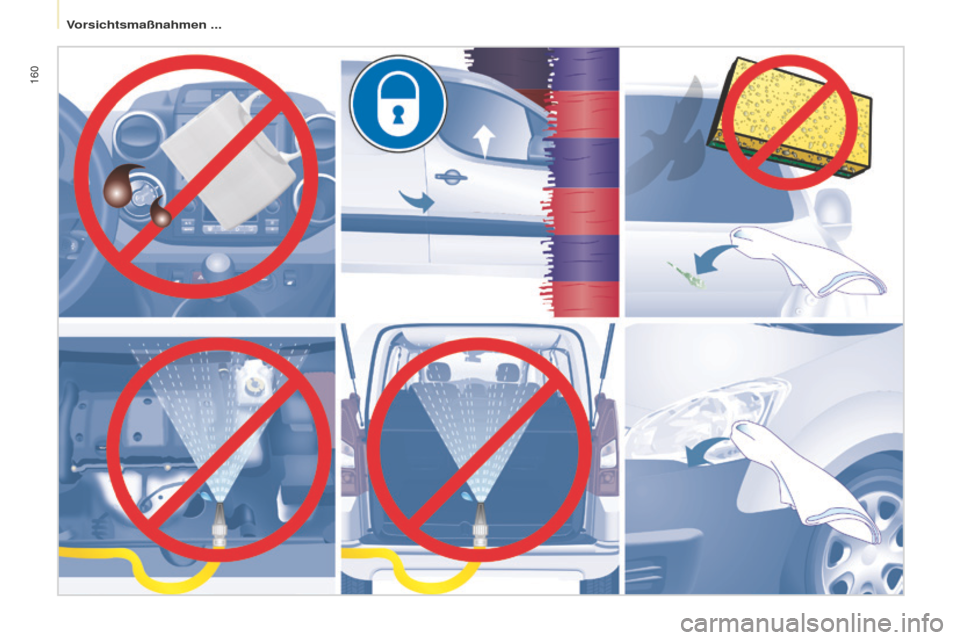

Vorsichtsmaßnahmen ...

161
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
PANNENHILFE
8

162
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015
Fahrzeugabmessungen

163
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015
Kurz - L1Lang - L2
625 850750
L Länge über alles 43804628
H Höhe über alles 1801-18621805-1834
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 727975
D Breite (Karosserie) ohne Rückspiegel
1810
mit Rückspiegeln 2112
E Spurweite vorne 1505-15071505
F Spurweite hinten 1554-15561554
G Nutzlänge Laderaum 18002050
I Nutzlänge bei umgeklapptem Beifahrersitz 30003250

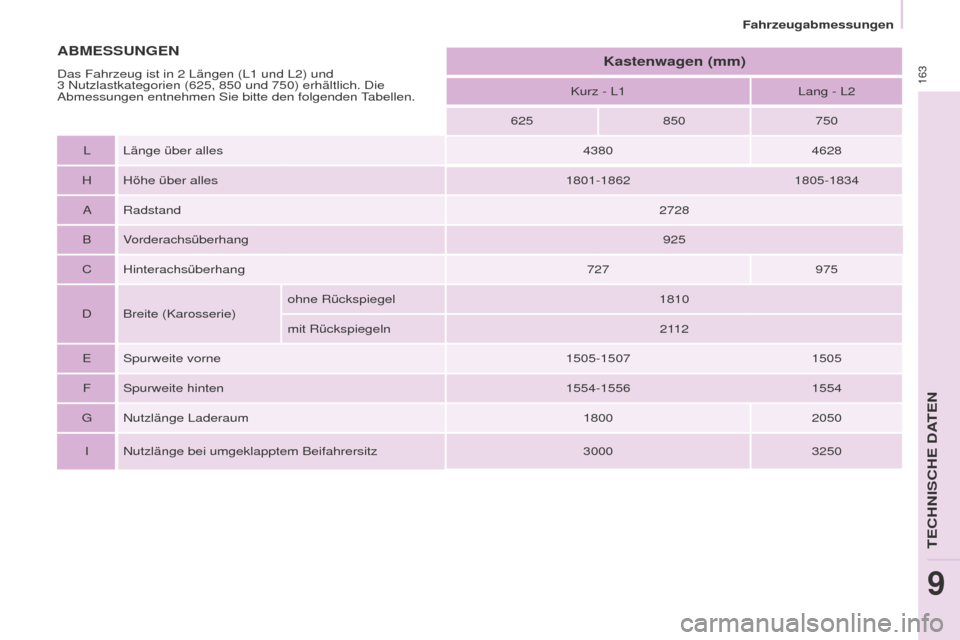

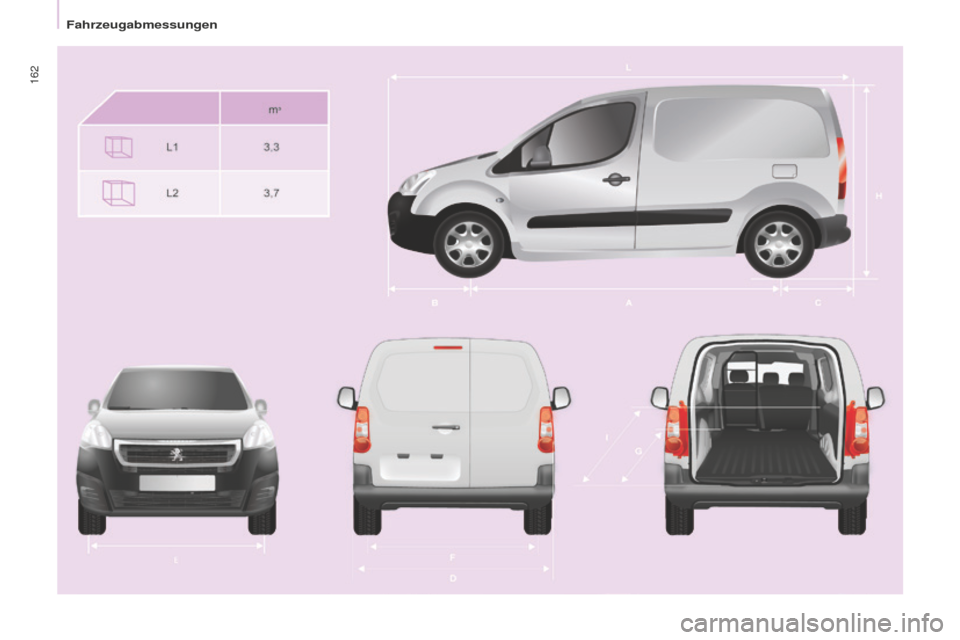

ABMESSUNGENKastenwagen (mm)Das Fahrzeug ist in 2 Längen (L1 und L2) und
3 Nutzlastkategorien (625, 850 und 750) erhältlich. Die
Abmessungen entnehmen Sie bitte den folgenden Tabellen.
Fahrzeugabmessungen
TECHNISCHE DATEN
9

164
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015
L1 - 625L1 - 850L2
M Max. Ladekantenhöhe mit Bereifung 195/65

R15 584609612
Flügeltüren Heckklappe
klein groß
N Nutzhöhe der Ladeöffnung (Karosserie) 11481313
O Breite 4955431582

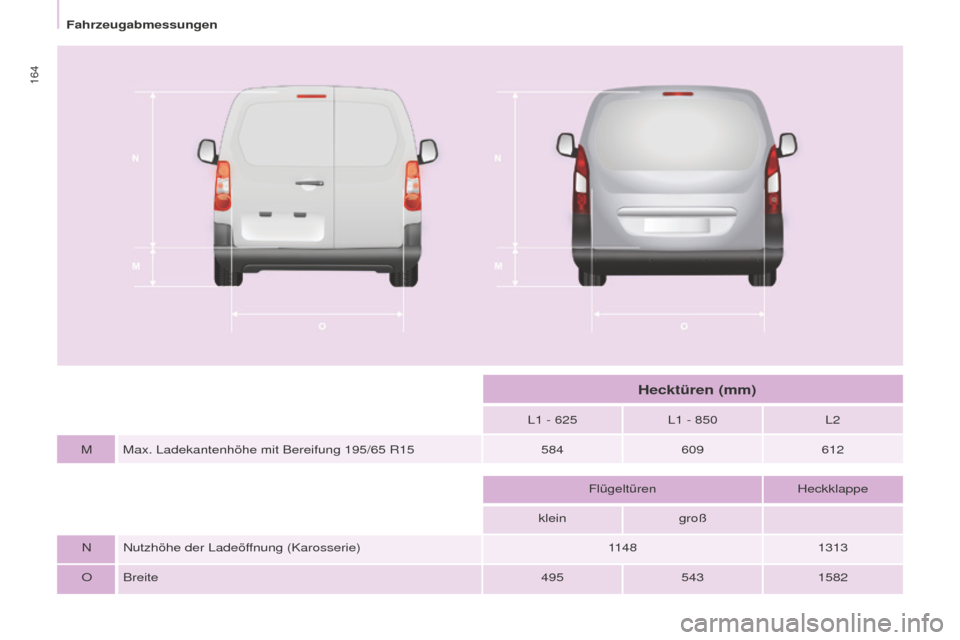

Hecktüren (mm)
Fahrzeugabmessungen

165
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015
L1L2
P Nutzhöhe 1100
Q Nutzbreite 650
- Höhe bei angehobener Heckklappe 1892

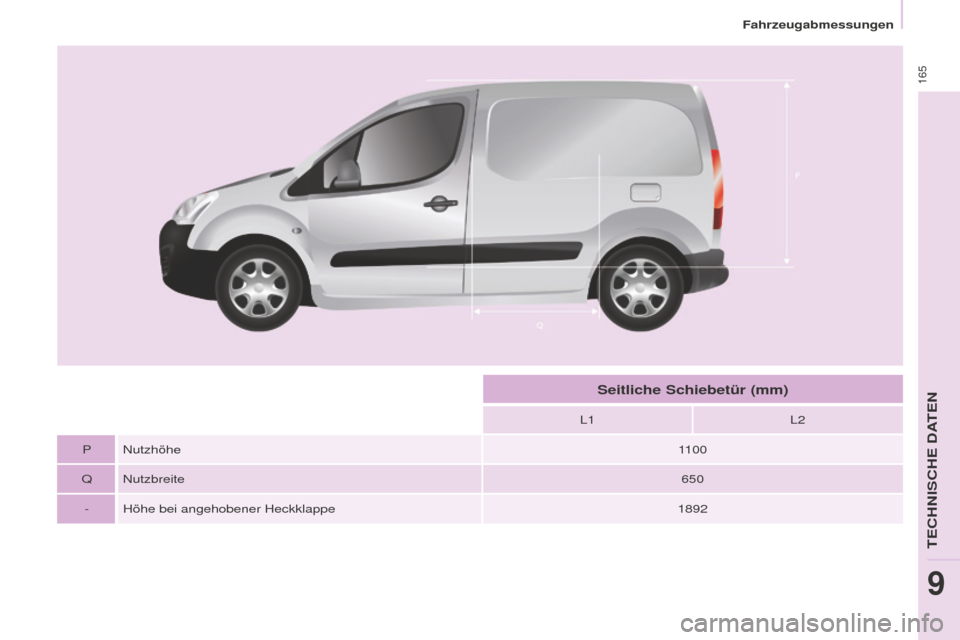

Seitliche Schiebetür (mm)
Fahrzeugabmessungen
TECHNISCHE DATEN
9

166
Partner-2-VU_de_Chap09_Caract-technique_ed01-2015
L Länge über alles4237
H Höhe über alles 1821-1822
A Radstand 2728
B Vorderachsüberhang 925
C Hinterachsüberhang 584
D Karosseriebreite (ohne Rückspiegel) 1810
E Spurweite vorne 1505
F Spurweite hinten 1554

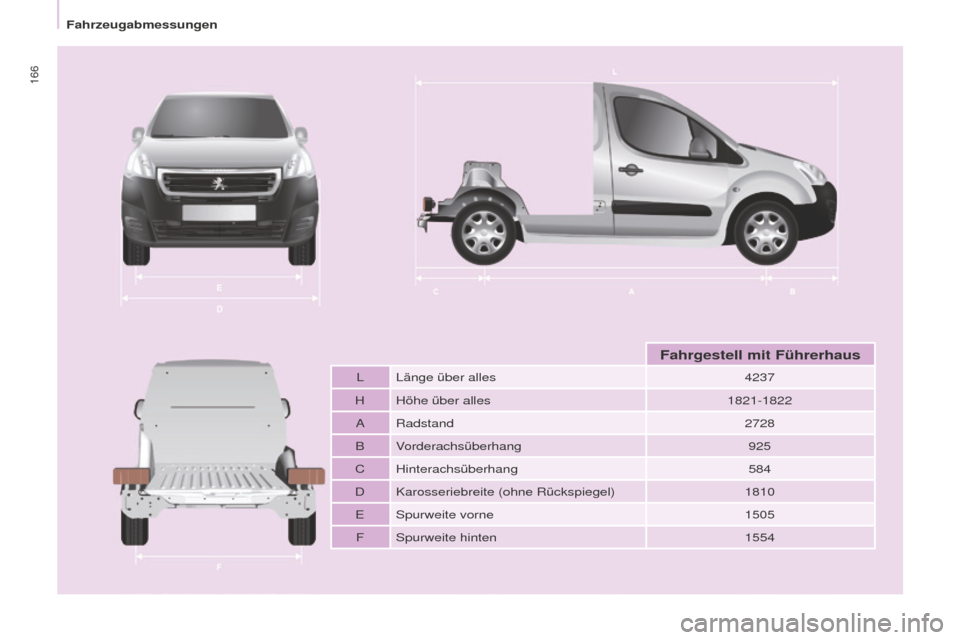

Fahrgestell mit Führerhaus
Fahrzeugabmessungen
