151
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

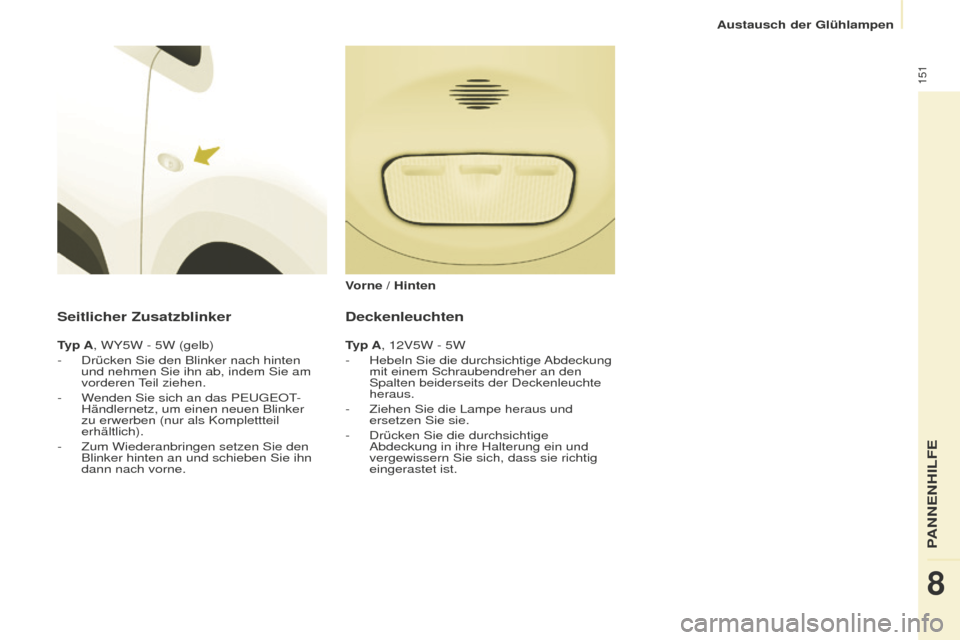

Seitlicher Zusatzblinker
Typ A, WY5W - 5W (gelb)
- Drücken Sie den Blinker nach hinten
und nehmen Sie ihn ab, indem Sie am
vorderen T
eil ziehen.
-

W
enden Sie sich an das PEUGEOT-
Händlernetz, um einen neuen Blinker
zu erwerben (nur als Komplettteil
erhältlich).
-

Zum Wiederanbringen setzen Sie den
Blinker hinten an und schieben Sie ihn
dann nach vorne. V

orne / Hinten
Deckenleuchten
Typ A, 12V5W - 5W
-
Hebeln Sie die durchsichtige Abdeckung
mit einem Schraubendreher an den
Spalten beiderseits der Deckenleuchte
heraus.
-

Ziehen Sie die Lampe heraus und
ersetzen Sie sie.
-


Drücken Sie die durchsichtige
Abdeckung in ihre Halterung ein und
vergewissern Sie sich, dass sie richtig
eingerastet ist.
Austausch der Glühlampen
PANNENHILFE
8

152
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
Dieses Verfahren erfordert die Verwendung
des Schlüssels, der mit dem Werkzeug für
den Radwechsel mitgeliefert wurde.-
Spreizen Sie die 4 Federn und ziehen
Sie die Lampenfassung heraus.
-

Entfernen Sie die defekte Glühlampe,
indem Sie leicht darauf drücken und sie
entgegen dem Uhrzeigersinn drehen.
-


W
echseln Sie die Glühlampe aus.
Entnahme des Scheinwerferblocks:
-

Fahrzeug mit Heckklappe: ziehen Sie
den Scheinwerferblock in Richtung
Fahrzeugmitte,
-


Fahrzeug mit Flügeltüren: ziehen Sie
den Scheinwerferblock zu sich heran.Achten Sie beim Wiederanbringen
darauf, dass die Sperrzungen und
der Stromversorgungsdraht korrekt
positioniert werden, damit dieser nicht
eingeklemmt wird.
Die Reinitialisierungszeit beträgt nach dem
Austausch der Glühlampe eines Blinkers
hinten über zwei Minuten.

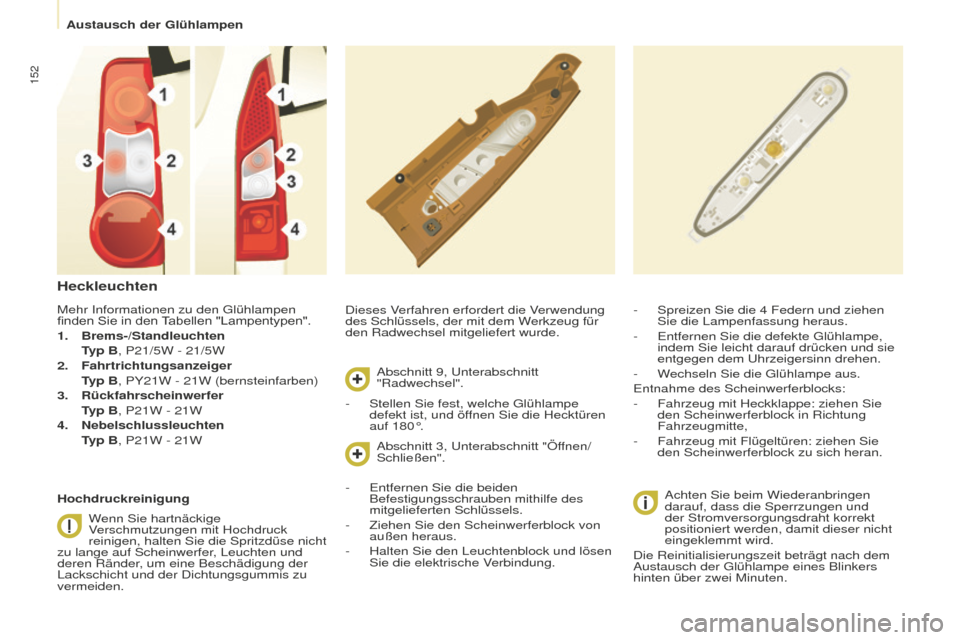

Heckleuchten
Mehr Informationen zu den Glühlampen
finden Sie in den Tabellen "Lampentypen".
1.

Brems-/Standleuchten



T
yp B, P21/5W - 21/5W
2.

Fahrtrichtungsanzeiger



T
yp B, PY21W - 21W (bernsteinfarben)
3.

Rückfahrscheinwerfer



T
yp B, P21W - 21W
4.

Nebelschlussleuchten



T
yp B, P21W - 21W
Hochdruckreinigung Wenn Sie hartnäckige
Verschmutzungen mit Hochdruck
reinigen, halten Sie die Spritzdüse nicht
zu lange auf Scheinwerfer, Leuchten und
deren Ränder, um eine Beschädigung der
Lackschicht und der Dichtungsgummis zu
vermeiden. Abschnitt 9, Unterabschnitt
"Radwechsel".
Abschnitt 3, Unterabschnitt "Öffnen/
Schließen".
-

Stellen Sie fest, welche Glühlampe
defekt ist, und öf

fnen Sie die Hecktüren
auf 180°.
-

Entfernen Sie die beiden
Befestigungsschrauben mithilfe des
mitgelieferten Schlüssels.
-


Ziehen Sie den Scheinwerferblock von
außen heraus.
-


Halten Sie den Leuchtenblock und lösen
Sie die elektrische V

erbindung.
Austausch der Glühlampen

153
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

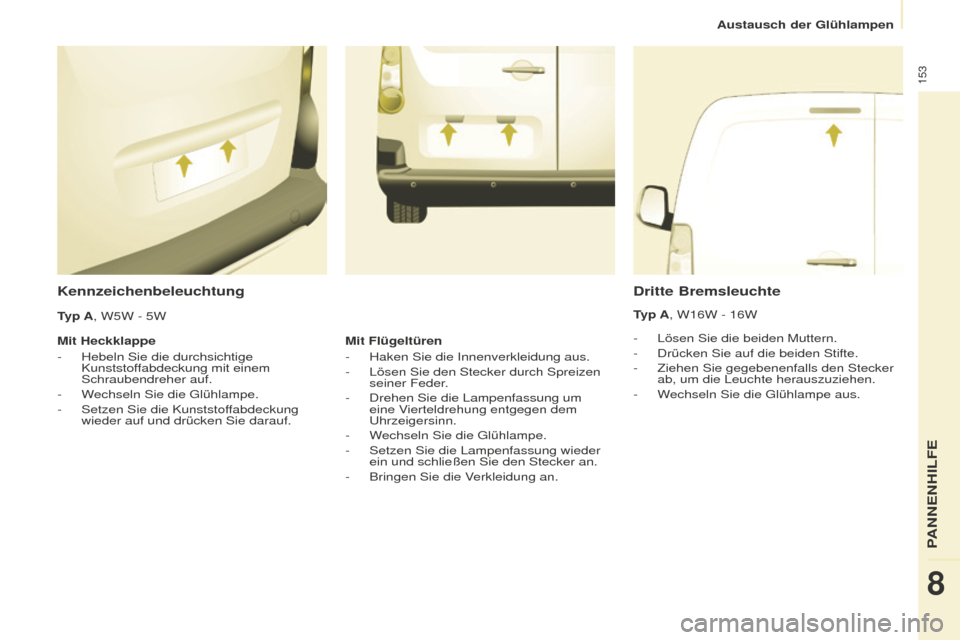

Kennzeichenbeleuchtung
- Lösen Sie die beiden Muttern.
- Drücken Sie auf die beiden Stifte.
-

Ziehen Sie gegebenenfalls den Stecker
ab, um die Leuchte herauszuziehen.
-


W
echseln Sie die Glühlampe aus.
Dritte Bremsleuchte
Typ A, W16W - 16W
Typ A, W5W - 5W
Mit Heckklappe
-

Hebeln Sie die durchsichtige
Kunststof

fabdeckung mit einem
Schraubendreher auf.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Kunststof

fabdeckung
wieder auf und drücken Sie darauf. Mit Flügeltüren
-

Haken Sie die Innenverkleidung aus.
-


Lösen Sie den Stecker durch Spreizen
seiner Feder

.
-

Drehen Sie die Lampenfassung um
eine V

ierteldrehung entgegen dem
Uhrzeigersinn.
-

W

echseln Sie die Glühlampe.
-

Setzen Sie die Lampenfassung wieder
ein und schließen Sie den Stecker an.
-


Bringen Sie die V

erkleidung an.
Austausch der Glühlampen
PANNENHILFE
8

154
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

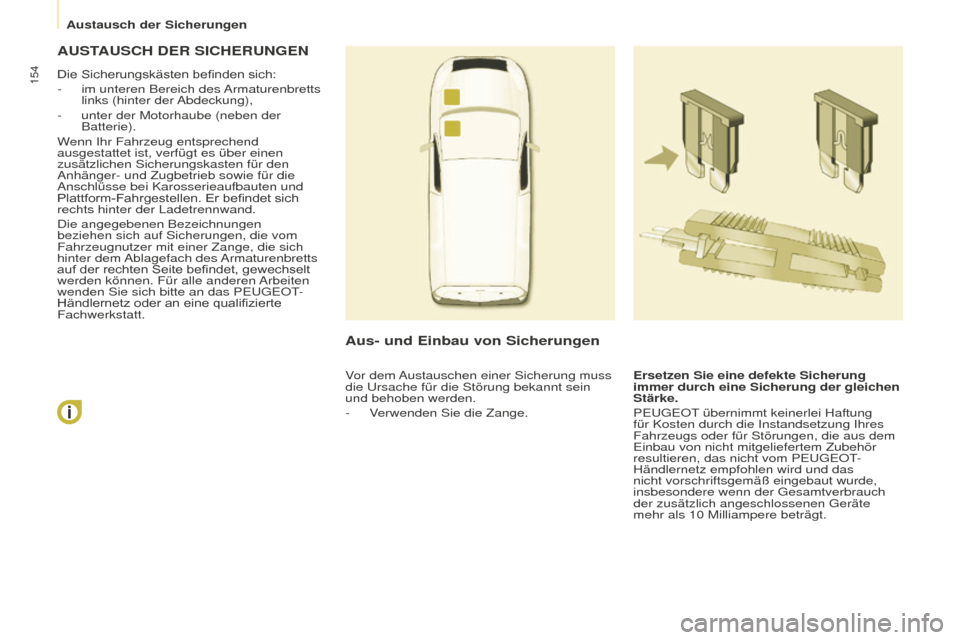

AUSTAUSCH DER SICHERUNGEN
Die Sicherungskästen befinden sich:
- im unteren Bereich des Armaturenbretts
links (hinter der Abdeckung),
-

unter der Motorhaube (neben der
Batterie).
W

enn Ihr Fahrzeug entsprechend
ausgestattet ist, verfügt es über einen
zusätzlichen Sicherungskasten für den
Anhänger- und Zugbetrieb sowie für die
Anschlüsse bei Karosserieaufbauten und
Plattform-Fahrgestellen. Er befindet sich
rechts hinter der Ladetrennwand.
Die angegebenen Bezeichnungen
beziehen sich auf Sicherungen, die vom
Fahrzeugnutzer mit einer Zange, die sich
hinter dem Ablagefach des Armaturenbretts
auf der rechten Seite befindet, gewechselt
werden können. Für alle anderen Arbeiten
wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder an eine qualifizierte
Fachwerkstatt.
Aus- und Einbau von Sicherungen
Ersetzen Sie eine defekte Sicherung
immer durch eine Sicherung der gleichen
Stärke.
PEUGEOT übernimmt keinerlei Haftung
für Kosten durch die Instandsetzung Ihres
Fahrzeugs oder für Störungen, die aus dem
Einbau von nicht mitgeliefertem Zubehör
resultieren, das nicht vom PEUGEOT-
Händlernetz empfohlen wird und das
nicht vorschriftsgemäß eingebaut wurde,
insbesondere wenn der Gesamtverbrauch
der zusätzlich angeschlossenen Geräte
mehr als 10
Milliampere beträgt.
Vor dem Austauschen einer Sicherung muss
die Ursache für die Störung bekannt sein
und behoben werden.
-

V

erwenden Sie die Zange.
Austausch der Sicherungen

155
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

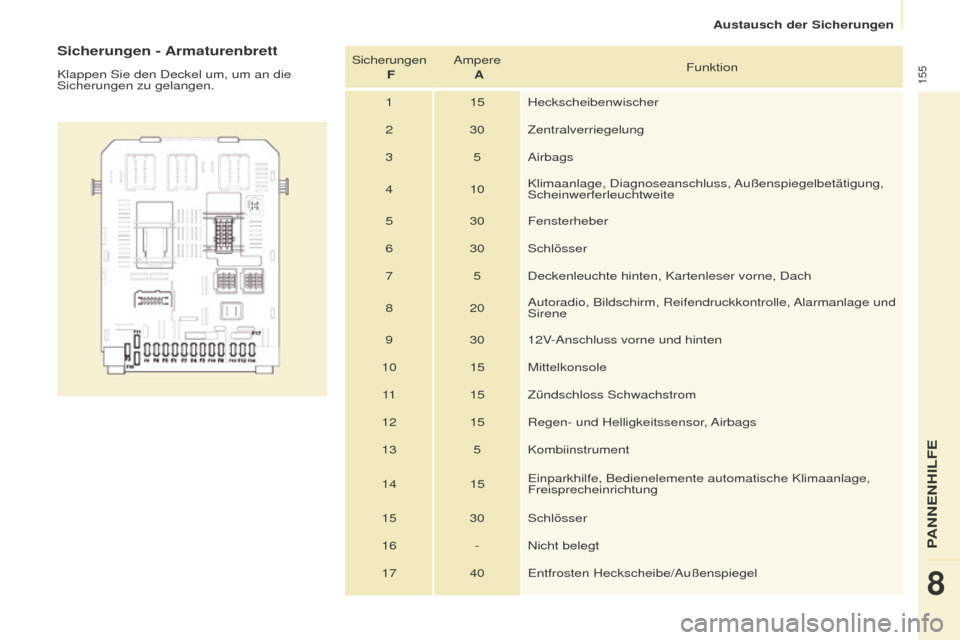

Sicherungen - Armaturenbrett
Klappen Sie den Deckel um, um an die
Sicherungen zu gelangen.Sicherungen
F Ampere
A Funktion
1 15 Heckscheibenwischer
2 30 Zentralverriegelung
3 5 Airbags
4 10Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleser vorne, Dach
8 20Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und
Sirene
9 30 12V-Anschluss vorne und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbags
13 5 Kombiinstrument
14 15Einparkhilfe, Bedienelemente automatische Klimaanlage,
Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrosten Heckscheibe/Außenspiegel
Austausch der Sicherungen
PANNENHILFE
8

156
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

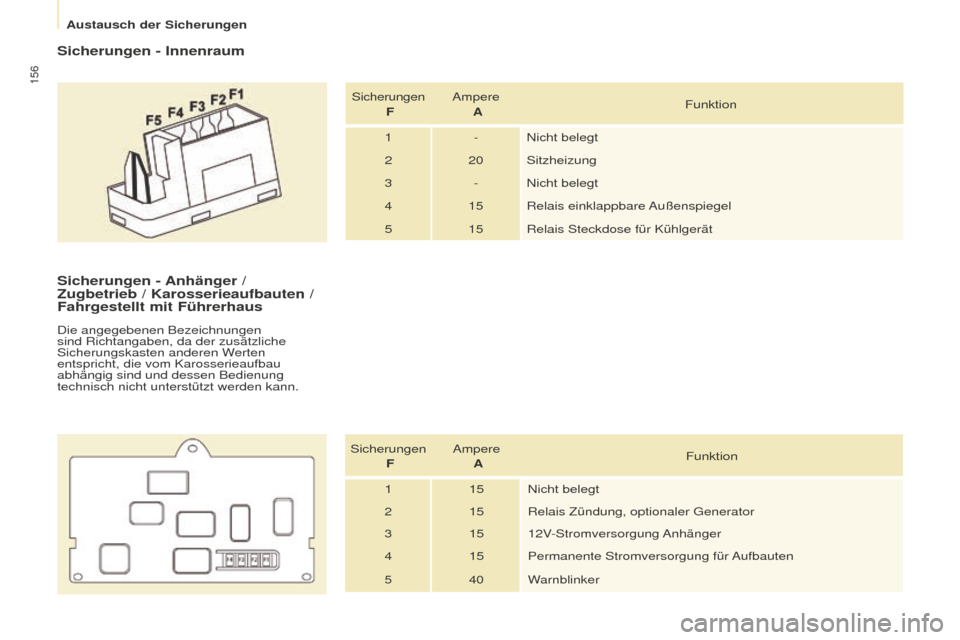

Sicherungen - Innenraum
Sicherungen F Ampere
A Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät
Sicherungen - Anhänger /
Zugbetrieb / Karosserieaufbauten /
Fahrgestellt mit Führerhaus
Die angegebenen Bezeichnungen
sind Richtangaben, da der zusätzliche
Sicherungskasten anderen Werten
entspricht, die vom Karosserieaufbau
abhängig sind und dessen Bedienung
technisch nicht unterstützt werden kann.
Sicherungen F Ampere
A Funktion
1 15 Nicht belegt
2 15 Relais Zündung, optionaler Generator
3 1512V-Stromversorgung Anhänger
4 15 Permanente Stromversorgung für Aufbauten
5 40 Warnblinker
Austausch der Sicherungen

157
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015
Sicherungen - Motorraum
Rasten Sie nach dem Öffnen der
Motorhaube den Sicherungskasten aus und
klappen Sie ihn um, um an die Sicherungen
zu gelangen.Sicherungen
F Ampere
A Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorne und hinten
4 20 Scheinwerferwaschpumpe oder LED
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparksteuergerät
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links
Austausch der Sicherungen
PANNENHILFE
8

158
Partner-2-VU_de_Chap08_Aide-rapide_ed01-2015

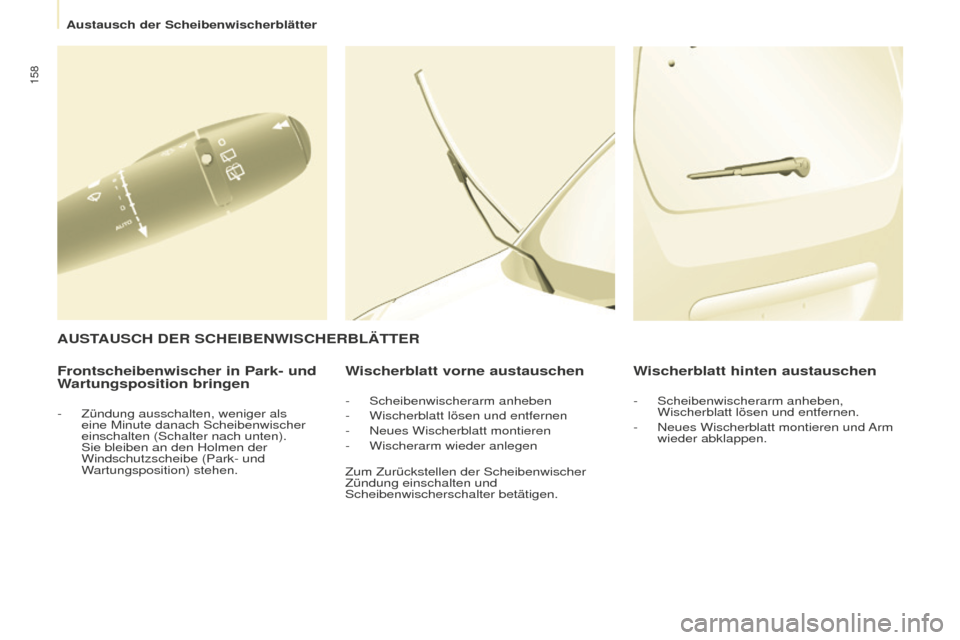

Frontscheibenwischer in Park- und
Wartungsposition bringenWischerblatt vorne austauschen Wischerblatt hinten austauschen
A USTAUSCH DER S CHEIBENWISCHERBL ä TTER
- Zündung ausschalten, weniger als
eine Minute danach Scheibenwischer
einschalten (Schalter nach unten).
Sie bleiben an den Holmen der
Windschutzscheibe (Park- und
W
artungsposition) stehen. -
Scheibenwischerarm anheben
- Wischerblatt lösen und entfernen
-

Neues Wischerblatt montieren
-


Wischerarm wieder anlegen
Zum Zurückstellen der Scheibenwischer
Zündung einschalten und
Scheibenwischerschalter betätigen. -

Scheibenwischerarm anheben,
Wischerblatt lösen und entfernen.
- Neues Wischerblatt montieren und Arm
wieder abklappen.
Austausch der Scheibenwischerblätter
