2015 Peugeot Bipper Упутство за употребу (in Serbian)

167
Bipper_sr_Chap09_aide-rapide_ed02-2014
ZAMENA OSIGURAČA
Dve kutije osigurača nalaze se ispod
komandne table, na strani vozača, i ispod
poklopca motora.
Skidanje i vraćanje osigurača
Pre zamene osigurača, neophodno je
saznati uzrok kvara i otkloniti ga. Brojevi
osigurača navedeni su na kutiji za
osigurače.
Uvek koristite specijalnu hvataljku da biste
izvadili osigurač i proverite stanje njegovog
punjenja.
Uvek zamenite neispravan osigurač
osiguračem iste jačine (iste boje).
Ako se dogodi mali kvar nakon promene
osigurača, morate proveriti električnu
opremu u mreži PEUGEOT ili u stručnom
servisu.Prstup osiguračima u bord tabli
-

Da biste pristupili osiguračima u bord

tabli, izvadite dva vijka pomoću kontakt
ključa i pomerite kutiju.
PEUGEOT ne snosi nikakvu
odgovornost za eventualne troškove
popravke vašeg vozila ili nepravilnosti u
radu izazvane postavljanjem uređaja ili
dodatne opreme koja nema preporuku
mreže PEUGEOT i čije postavljanje nije
izvršeno u mreži, posebno za uređaje čija
potrošnja prelazi 10 miliampera. A.
Radi.
B.

Ne radi.
C.

Hvataljka.
Pristup osiguračima koji se nalaze ispod haube
- Da biste pristupili osiguračima koji se

nalaze ispod haube, podignite konektor
prednjeg levog svetla, zatim otkopčajte
poklopac kućišta.
9
BRZA POMOĆ
Zamena osigurača

168
Bipper_sr_Chap09_aide-rapide_ed02-2014

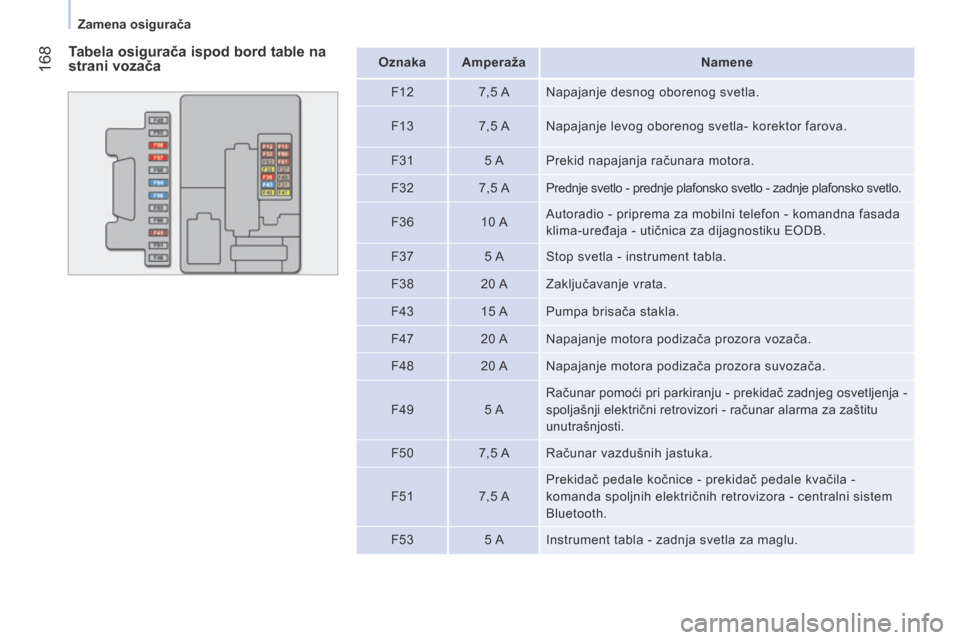

Tabela osigurača ispod bord table na
strani vozačaOznaka AmperažaNamene
F12 7,5 A Napajanje desnog oborenog svetla.
F13 7,5 A Napajanje levog oborenog svetla- korektor farova.
F31 5 APrekid napajanja računara motora.
F32 7,5 APrednje svetlo - prednje plafonsko svetlo - zadnje plafonsko svetlo.
F36 10 AAutoradio - priprema za mobilni telefon - komandna fasada
klima-uređaja - utičnica za dijagnostiku EODB.
F37 5 AStop svetla - instrument tabla.
F38 20 A Zaključavanje vrata.
F43 15 A Pumpa brisača stakla.
F47 20 A Napajanje motora podizača prozora vozača.
F48 20 A Napajanje motora podizača prozora suvozača.
F49 5 ARačunar pomoći pri parkiranju - prekidač zadnjeg osvetljenja
-
spoljašnji električni retrovizori - računar alarma za zaštitu
unutrašnjosti.
F50 7,5 A Računar vazdušnih jastuka.
F51 7,5 APrekidač pedale kočnice - prekidač pedale kvačila -
komanda spoljnih električnih retrovizora - centralni sistem
Bluetooth.
F53 5 AInstrument tabla - zadnja svetla za maglu.
Zamena osigurača

169
Bipper_sr_Chap09_aide-rapide_ed02-2014
Oznaka AmperažaNamene
F41 7,5 A Odleđivanje spoljnih retrovizora.
F94 15 A Upaljač.
F96 15 A Dodatna utičnica 12
V.
F97 10 A Grejanje vozačevog sedišta.
F98 10 A Grejanje suvozagevog sedišta.
9
BRZA POMOĆ
Zamena osigurača

170
Bipper_sr_Chap09_aide-rapide_ed02-2014
Oznaka AmperažaNamene
F01 60 A Računar.
F02 40 A Ventilacija u kabini vozila.
F03 20 A Najapanje kontakt brave.
F04 40 A Napajanje pumpe hidrauličkog bloka ABS.
F06 30 A Komanda grupe moto ventilatora sa jednom brzinom.
F07 40 A Komanda grupe moto ventilatora velike brzine.
F08 30 A Pumpa grupe klima - uređaja.
F09 15 A Kabl za vuču.
F10 10 A Sirena.
F 11 10 A Napajanje sekundarnog napona kontrole motora.
F14 15 A Duga svetla.
F15 15 A Dodatna utičnica 12V.Tabela osigurača ispod haube motora
Zamena osigurača

171
Bipper_sr_Chap09_aide-rapide_ed02-2014

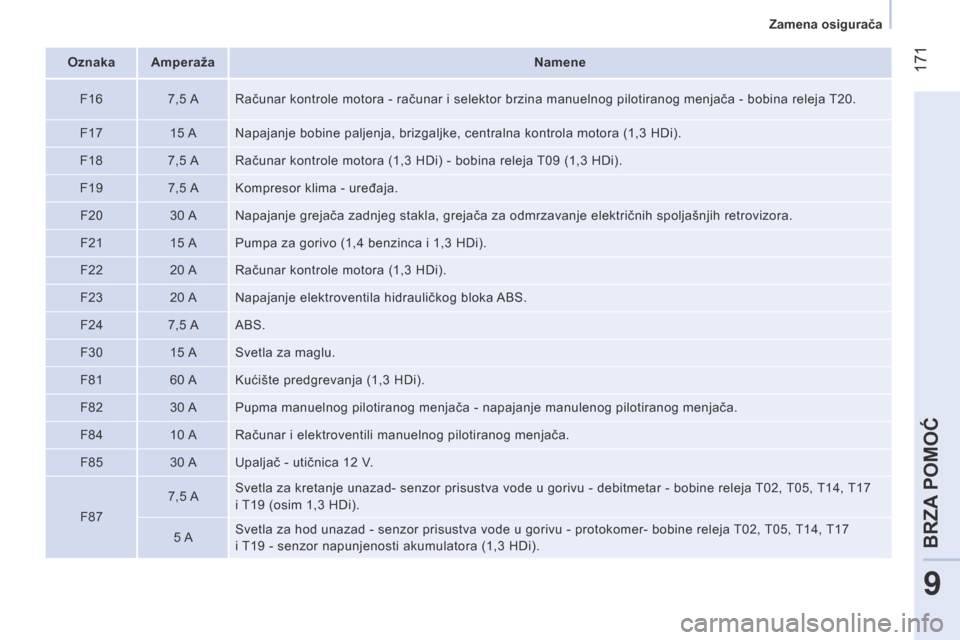

Oznaka AmperažaNamene
F16 7,5 A Računar kontrole motora - računar i selektor brzina manuelnog pilotiranog menjača - bobina releja T20.
F17 15 A Napajanje bobine paljenja, brizgaljke, centralna kontrola motora (1,3
HDi).
F18 7,5 A Računar kontrole motora (1,3
HDi) - bobina releja T09 (1,3 HDi).
F19 7,5 A Kompresor klima - uređaja.
F20 30 A Napajanje grejača zadnjeg stakla, grejača za odmrzavanje električnih spoljašnjih retrovizora.
F21 15 A Pumpa za gorivo (1,4 benzinca i 1,3
HDi).
F22 20 A Računar kontrole motora (1,3
HDi).
F23 20 A Napajanje elektroventila hidrauličkog bloka ABS.
F24 7,5 A ABS.
F30 15 A Svetla za maglu.
F81 60 A Kućište predgrevanja (1,3
HDi).
F82 30 A Pupma manuelnog pilotiranog menjača - napajanje manulenog pilotiranog menjača.
F84 10 A Računar i elektroventili manuelnog pilotiranog menjača.
F85 30 A Upaljač - utičnica 12
V.
F87 7,5 A
Svetla za kretanje unazad- senzor prisustva vode u gorivu - debitmetar - bobine releja T02, T05, T14, T17
i

T19 (osim 1,3 HDi).
5

ASvetla za hod unazad - senzor prisustva vode u gorivu - protokomer- bobine releja T02, T05, T14, T17
i

T19
- senzor napunjenosti akumulatora (1,3 HDi).
9
BRZA POMOĆ
Zamena osigurača

172
Bipper_sr_Chap09_aide-rapide_ed02-2014

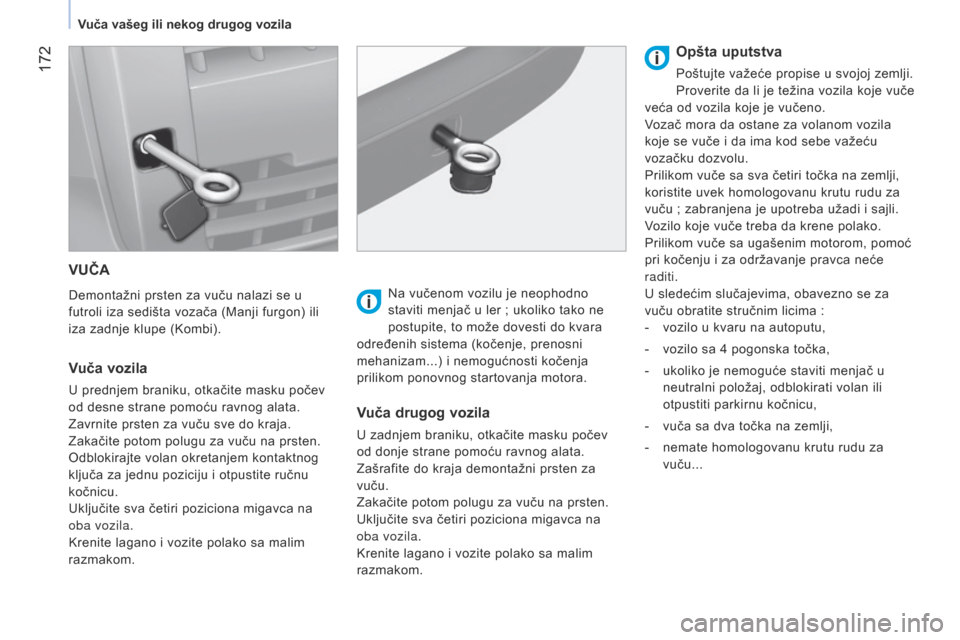

VUČA
Demontažni prsten za vuču nalazi se u
futroli iza sedišta vozača (Manji furgon) ili
iza zadnje klupe (Kombi).
Vuča vozila
U prednjem braniku, otkačite masku počev
od desne strane pomoću ravnog alata.
Zavrnite prsten za vuču sve do kraja.
Zakačite potom polugu za vuču na prsten.
Odblokirajte volan okretanjem kontaktnog
ključa za jednu poziciju i otpustite ručnu
kočnicu.
Uključite sva četiri poziciona migavca na
oba vozila.
Krenite lagano i vozite polako sa malim
razmakom.Na vučenom vozilu je neophodno
staviti menjač u ler ; ukoliko tako ne
postupite, to može dovesti do kvara
određenih sistema (kočenje, prenosni
mehanizam...) i nemogućnosti kočenja
prilikom ponovnog startovanja motora.
Vuča drugog vozila
U zadnjem braniku, otkačite masku počev
od donje strane pomoću ravnog alata.
Zašrafite do kraja demontažni prsten za
vuču.
Zakačite potom polugu za vuču na prsten.
Uključite sva četiri poziciona migavca na
oba vozila.
Krenite lagano i vozite polako sa malim
razmakom.
Opšta uputstva
Poštujte važeće propise u svojoj zemlji.
Proverite da li je težina vozila koje vuče
veća od vozila koje je vučeno.
Vozač mora da ostane za volanom vozila
koje se vuče i da ima kod sebe važeću
vozačku dozvolu.
Prilikom vuče sa sva četiri točka na zemlji,
koristite uvek homologovanu krutu rudu za
vuču
; zabranjena je upotreba užadi i sajli.
Vozilo koje vuče treba da krene polako.
Prilikom vuče sa ugašenim motorom, pomoć
pri kočenju i za održavanje pravca neće
raditi.
U sledećim slučajevima, obavezno se za
vuču obratite stručnim licima
:
-

vozilo u kvaru na autoputu,
-


vozilo sa 4 pogonska točka,
-


ukoliko je nemoguće staviti menjač u

neutralni položaj, odblokirati volan ili
otpustiti parkirnu kočnicu,
-

vuča sa dva točka na zemlji,
-


nemate homologovanu krutu rudu za

vuču...
Vuča vašeg ili nekog drugog vozila

173
Bipper_sr_Chap09_aide-rapide_ed02-2014
9
BRZA POMOĆ

174
Bipper_sr_Chap10_caracteristique_ed02-2014

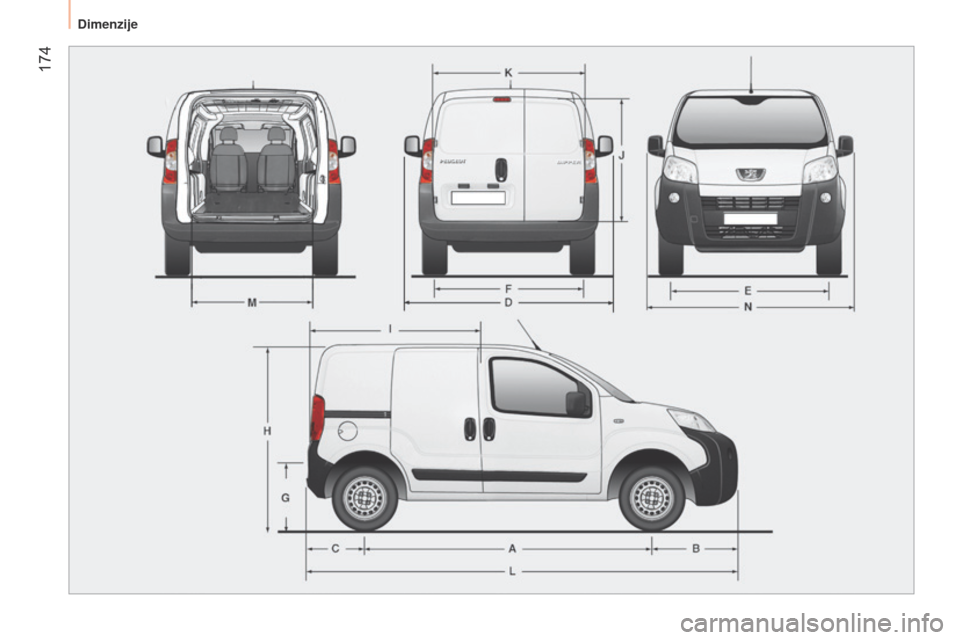

Dimenzije
